Schubladenschienen 1000 mm

Schubladenschienen 1000 mm sind hochbelastbare Führungssysteme für Korpusse mit einem vollen Meter Nutztiefe, die anspruchsvolle Konstruktionen im industriellen Innenausbau, in Werkstätten und in Sonderfahrzeugen ermöglichen. Ein professioneller Schwerlastauszug 1000 mm nimmt enorme Hebelkräfte auf und erlaubt das vollständige Herausziehen schwer beladener Schubkästen aus dem Möbelkorpus. Durch die solide Fertigung aus verzinktem Stahl garantieren diese Beschläge auch bei voller Ausladung eine exakte Spurführung ohne Verkanten.

Konstruktion und Profilhöhen für 1000 mm Auszugssysteme

Mit zunehmender Nennlänge steigen die Anforderungen an die Verwindungssteifigkeit der Stahlprofile drastisch an. Während bei kompakten Standardtiefen wie Schubladenschienen 400 mm oder Schubladenschienen 500 mm häufig Rollen- oder Unterflursysteme genügen, kommen bei einer Länge von 1000 mm ausschließlich mehrteilige Teleskopschienen als Kugelführung zum Einsatz. Gehärtete Stahlkugeln in präzise geführten Kugelkäfigen verteilen das Lastgewicht gleichmäßig auf die Profilsegmente.

Die Dimensionierung des Schienenprofils bestimmt maßgeblich die Tragfähigkeit und Stabilität der gesamten Schubladenkonstruktion:

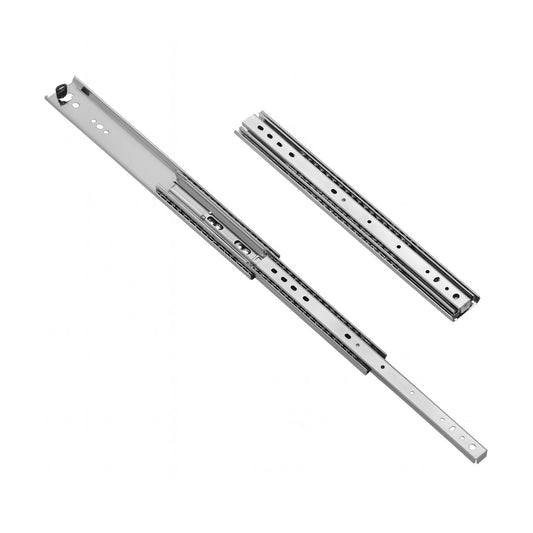

• Profilhöhe H53 (53 mm): Diese Bauhöhe deckt den mittleren bis gehobenen Lastbereich im Möbel- und Innenausbau ab. Führungsschienen wie die 1 Satz Kugelführung Schubladenschienen, H53 bestehen aus 2,0 mm starkem Material und bewältigen eine Tragkraft von bis zu 136 kg pro Paar. Sie eignen sich für tiefe Küchenschränke, Werkzeugauszüge sowie Vorratsregale.
• Profilhöhe H76 (76 mm): Für maximale Lastanforderungen und den gewerblichen Fahrzeugausbau bieten H76-Profile einen massiven Querschnitt aus kaltgewalztem, verzinktem Stahl. Diese Bauform nimmt extrem hohe dynamische Kräfte auf, wie sie beim Beschleunigen oder Bremsen in Nutzfahrzeugen auftreten.

Ein solches Führungssystem arbeitet wie das solide Fahrwerk einer Lokomotive: Selbst unter Maximallast gleiten die massiven Stahlprofile ruckfrei und sicher ineinander, ohne sich seitlich zu verwinden.

Auszugsart und Bedienfunktionen

Die Wahl der richtigen Führungsmechanik entscheidet über Zugänglichkeit, Komfort und Arbeitssicherheit am Einsatzort.

Vollständiger Zugriff durch Vollauszug

Bei einer Bautiefe von einem Meter ist ein Schubladenschienen Vollauszug unabdingbar. Das dreiteilige Teleskopsystem (bestehend aus Außen-, Mittel- und Innenprofil) fährt um die vollen 100 % der Schienenlänge aus. Dadurch liegt der hintere Bereich der Schublade komplett vor der Korpuskante, was das ergonomische Entnehmen schwerer Geräte ermöglicht. Im Vergleich dazu würden zweigliedrige Teilauszüge bis zu einem Viertel des Schubkastens im Korpusinneren belassen.

Integrierte Verriegelungsmechanik (Lock-in / Lock-out)

Für mobile Anwendungen oder geneigte Standflächen sind Schienen mit integrierter Arretierung erforderlich. Modelle wie das Set 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H53 sowie die stärkere Ausführung 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H76 verfügen über frontseitige Entriegelungshebel:

• Lock-in (geschlossener Zustand): Hält den Auszug bei Erschütterungen oder Kurvenfahrten mechanisch verriegelt.
• Lock-out (ausgezogener Zustand): Blockiert die Führung im vollen Auszug, sodass herausgezogene Arbeitsplatten oder Werkzeugträger nicht unbeabsichtigt einschieben.

Dämpfung und Selbsteinzug im Vergleich

Im wohnlichen Innenausbau verhindern Schubladenschienen mit Dämpfung ein hartes Anschlagen der Front. Bei reinen Federzugsystemen wie Schubladenschienen mit Selbsteinzug wird die Lade auf den letzten Zentimetern zugezogen. Mechanische Schubladenschienen Push to Open lösen auf Frontdruck aus, erfordern jedoch bei 1000 mm langen Schwerlastauszügen besondere Abstimmung auf das Frontgewicht.

Planungs- und Montagekriterien

Die Montage langer Führungsschienen verlangt absolute Maßhaltigkeit. Schon geringe Fluchtfehler über die Distanz von 1000 mm führen zu erhöhtem Rollwiderstand oder Klemmen der Kugelkäfige.

Berechnung der Einbauluft

Kugelführungen werden stehend an den Korpus- und Schubladenseiten montiert. Die lichte Schubladenbreite errechnet sich aus der Korpusinnenbreite abzüglich des zweifachen Schienenquerschnitts:

• Bei H53-Profilen liegt die seitliche Einbauluft standardmäßig bei 12,7 mm bis 13,0 mm pro Seite (Gesamtabzug: 25,4 mm bis 26,0 mm).
• Bei H76-Schwerlastprofilen beträgt die Einbauluft in der Regel 19,1 mm je Seite (Gesamtabzug: 38,2 mm).

Montageart und Schraubenauswahl

Für eine sichere Lastübertragung müssen Flachkopfschrauben (Pan-Head) mit 4,0 mm bis 5,0 mm Durchmesser oder Euroschrauben mit 6,3 mm Gewinde für standardisierte Lochreihen im System 32 verwendet werden. Senkkopfschrauben sind ungeeignet, da sie das Profil verspannen können. Bei 1000 mm Länge sollten pro Seite mindestens 5 bis 7 Befestigungspunkte fest im tragenden Material verschraubt werden.

Die stehende Seitenmontage ist zwingend vorgeschrieben. Eine liegende Bodenmontage verringert die statische Tragkraft um rund 75 % bis 80 % und führt bei einem Meter Auszugslänge zu starker Durchbiegung. Alternativen wie Unterflurführungen Schubladenschienen oder leichte Schubladenschienen Rollenführung sind für solch extreme Längen und Lasten im Schwerlastsegment technisch nicht ausgelegt.

Einsatzbereiche von 1000 mm Führungsschienen

Aufgrund ihrer Abmessungen und hohen Traglasten finden diese Auszüge vor allem in spezialisierten Bereichen Verwendung:

1. Fahrzeug- und Campingausbau: Heckauszüge für Euroboxen, mobile Küchenmodule und Werkzeugfächer in Transportern oder Geländewagen.
2. Werkstatt und Maschinenbau: Tiefe Maschinenschubladen, Werkbankunterbauten und Materialmagazine mit hoher Traglast.
3. Raumsparender Innenausbau: Tiefenauszüge für Schrägen oder Treppenunterbauten zur vollständigen Nutzung toter Winkel.
