Schubladenschienen 27 mm

Schubladenschienen 27 mm sind extrem flache, kugelgelagerte Metallführungen aus verzinktem Stahl, die sich durch ihr exakt definiertes Bauhöhenmaß von 27 mm für schmale Korpusfugen und die Montage in gefrästen Schubladennuten auszeichnen. Im modernen Möbelbau sowie bei der fachgerechten Instandsetzung bestehender Schränke gelten Schubladenschienen 27mm als bewährter Standard für Konstruktionen mit geringer seitlicher Einbauhöhe. Wenn herkömmliche Schwerlastbeschläge oder breite Teleskopschienen an ihre räumlichen Grenzen stoßen, bietet diese kompakte Bauform eine präzise, formstabile und belastbare Führung für Schubkästen im leichten bis mittleren Lastbereich.

Konstruktion und technische Eigenschaften der H27-Kugelführung

Die mechanische Basis einer klassischen 27-mm-Führung besteht aus präzise profiliertem, verzinktem Stahl mit einer Materialstärke von 0,8 mm. Im Inneren des Beschlags sorgt ein robuster Kugelkäfig mit gehärteten Stahlkugeln für die kontrollierte Kraftübertragung zwischen dem Korpuselement und der ausziehbaren Schubladenschiene. Das Laufverhalten der gehärteten Kugeln gleicht dem präzise abgestimmten Zusammenspiel eines feinmechanischen Uhrwerks, bei dem alle Komponenten ruckfrei ineinandergreifen, um ein Verkanten des Kastens selbst bei einseitiger Zugbelastung zuverlässig zu verhindern.

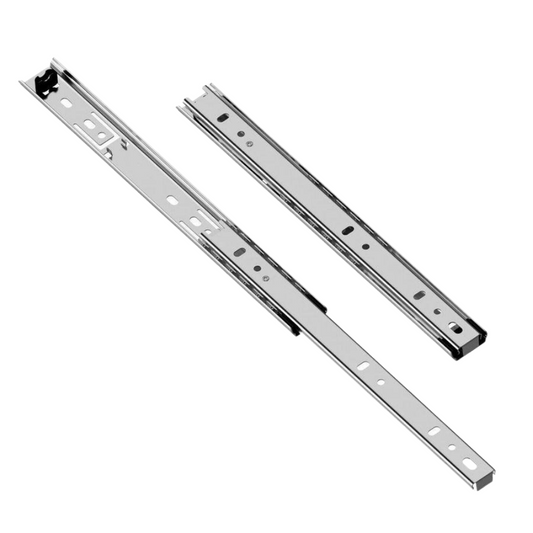

Mit einer Nennbelastbarkeit von bis zu 15 kg Tragkraft pro Paar ist dieses System optimal auf typische Wohn- und Büromöbel abgestimmt. Zur Dämpfung des Anschlags beim Einschieben kommt eine integrierte Gummibremse zum Einsatz, die ein hartes metallisches Anschlagen am Korpusende verhindert. Als praktisches Beispiel für diesen Bautyp steht der 1 Satz Kugelführung Schubladenschienen, H27 zur Verfügung, welcher die Kernanforderungen an Langlebigkeit, Korrosionsschutz und präzise Maßhaltigkeit im Möbelkorpus erfüllt.

Präzise Nutmontage: Funktionsweise und Maßanforderungen

Ein zentraler Einsatzbereich dieses Beschlagtyps liegt in der Montage innerhalb einer seitlichen Nutfräsung der Schubkastenwange. Während herkömmliche Führungssysteme eine freie Fuge von 12,7 mm oder mehr zwischen Schubkasten und Korpusinnenwand erfordern, nutzt die 27-mm-Schiene die gefräste Aussparung im Holz optimal aus:

• Nutabmessungen im Kasten: Die Wange der Schublade wird mit einer Längsnut versehen, die exakt 27 mm in der Höhe und zumeist 10 mm in der Tiefe misst.
• Reduzierte Einbauluft: Durch das Einlassen des Innenprofils in die Nut verschwindet die Schiene optisch und konstruktiv im Schubkasten, wodurch der lichte Abstand zwischen Kasten und Schrankkorpus minimiert wird.
• Aufgesetzte Montage: Erfolgt der Einbau ohne Nut direkt auf der glatten Seitenwand, muss die Schienendicke von 10 mm pro Seite bei der Berechnung der Kastenbreite berücksichtigt werden. Die Gesamtbreite des Schubkastens reduziert sich in diesem Fall um exakt 20 mm gegenüber dem lichten Innenmaß des Korpus.

Aufgrund dieses Konstruktionsprinzips dient die Bauform häufig als passgenaues Ersatzteil für bestehende Möbelsysteme namhafter Hersteller sowie als Alternative zu Schienen aus dem Baumarktsegment (wie man sie bei OBI findet), sofern die vorgefräste Nut exakt 27 mm aufweist.

Auszugsarten und Mechanik im Detail

Bei der technischen Auslegung einer Schubladenführung muss zwischen unterschiedlichen Auszugswegen und Funktionsmechanismen differenziert werden, um Fehlplanungen im Möbelbau auszuschließen.

Teilauszug versus Vollauszug

In der Bauhöhe von 27 mm ist die Schiene konstruktionsbedingt als Schubladenschienen Teilauszug ausgeführt. Ein Teilauszug setzt sich aus zwei Schienenprofilen (Korpusprofil und Kastenprofil) zusammen. Beim Ausziehen verbleibt ein konstruktionsbedingter Weg von etwa 20 bis 25 Prozent der Schienenlänge innerhalb des Korpus, während etwa 75 bis 80 Prozent des Kastens frei zugänglich sind. Dies gewährleistet eine sehr hohe Seitenstabilität bei kompakter Bauhöhe. Wird dagegen ein uneingeschränkter Zugriff auf das gesamte Kastenvolumen benötigt, sind dreiteilige Systeme erforderlich, wie sie in der Kategorie Schubladenschienen Vollauszug zu finden sind.

Dämpfung und grifflose Fronten

Moderne Beschläge nutzen oft integrierte Dämpfungselemente. Führungssysteme mit integrierter Schließdämpfung verlangsamen den Schubkasten auf den letzten Zentimetern der Schließbewegung und ziehen ihn selbsttätig leise an den Korpus heran. Weitere Dämpfungsvarianten anderer Baugrößen stehen unter Schubladenschienen mit Dämpfung sowie unter Schubladenschienen mit Selbsteinzug bereit. Wichtig für die Planung: Schließdämpfungen dürfen nicht mit Push-to-Open-Systemen verwechselt werden. Während Dämpfungen den Kasten bremsen und zuziehen, stoßen Systeme aus der Rubrik Schubladenschienen Push to Open grifflose Möbelfronten durch mechanischen Gegendruck nach vorne auf.

Typische Anwendungsbereiche und Korpustiefen

Dank ihrer kompakten Abmessungen und der stabilen Kugelführung bewähren sich 27-mm-Schienen in vielen Wohn- und Arbeitsbereichen:

• Nachttische und Beistellmöbel: Für geringe Tiefen im Schlaf- oder Wohnbereich eignen sich kompakte Längen wie Schubladenschienen 250 mm oder Schubladenschienen 300 mm.
• Kommoden und Sideboards: Klassische Schrankmöbel nutzen zumeist mittlere Tiefen, die durch Schubladenschienen 350 mm, Schubladenschienen 400 mm sowie Schubladenschienen 450 mm bedient werden.
• Schreibtischschubladen und Tastaturauszüge: Flache Bürocontainer und Auszugsböden für Tastaturen greifen auf robuste Ausführungen wie Schubladenschienen 500 mm zurück.
• Möbelreparatur: Austausch verschlissener Schienen in Schrankelementen, bei denen bestehende Fräsungen im Holz erhalten bleiben müssen.

Für extrem belastete Auszüge im Werkstattbereich oder für tiefe Vorratsschränke mit Lasten über 15 kg reichen 27-mm-Schienen bauartbedingt nicht aus; in diesen Szenarien müssen stattdessen Schubladenschienen Schwerlast eingesetzt werden.

Montageanleitung und fachgerechtes Maßnehmen

Die einwandfreie Funktion kugelgelagerter Beschläge setzt eine millimetergenaue Montage voraus. Ein Höhenversatz oder unparallele Schienenstränge führen zu Schwergängigkeit und vorzeitigem Verschleiß der Kugelkäfige.

Vorbereitung und Werkzeugauswahl

Für die fachgerechte Montage werden ein Messschieber, eine Wasserwaage, ein Bleistift, ein Anschlagwinkel sowie ein Akkuschrauber benötigt. Bei der Befestigung im Holzkorpus sind zwingend Senkkopfschrauben mit PZ- oder TX-Antrieb im Durchmesser 3,0 mm oder 3,5 mm zu verwenden. Ein Rundkopf (Pan-Head) darf keinesfalls verwendet werden, da überstehende Schraubenköpfe den Kugelkäfig im Außenprofil blockieren und die Mechanik zerstören würden.

Schrittweise Montage im Korpus

1. Schiene trennen: Lösen Sie das schmale Innenprofil über den integrierten Entriegelungshebel aus Kunststoff vom breiteren Außenprofil.
2. Korpusprofil anbringen: Richten Sie das Außenprofil an der Innenseite des Korpus exakt waagerecht aus. Die Bohrungen sind auf das standardisierte System 32 mit 32 mm Lochabstand abgestimmt. Verschrauben Sie das Außenprofil mit Senkkopfschrauben.
3. Kastenprofil befestigen: Schrauben Sie das schmale Innenprofil mittig in die 27-mm-Nut oder flach auf die Außenseite des Schubkastens. Achten Sie auf den parallelen Verlauf zur Kastenunterkante.
4. Schublade einsetzen: Führen Sie die Innenprofile der Schublade beidseitig gleichmäßig in die Kugelkäfige der montierten Korpusprofile ein und schieben Sie den Kasten vollständig ein, bis der Verriegelungsmechanismus hörbar einrastet.

Verwandte Schienensysteme und alternative Baugrößen

Sollte die 27-mm-Profilhöhe nicht zu den baulichen Gegebenheiten Ihres Projekts passen, bieten alternative Maßreihen und Systemtypen passende Lösungen für jede Schrankkonstruktion:

• Schubladenschienen 17 mm – Die noch schmalere Kugelführungsvariante für flache Nuten in Kleinstmöbeln.
• Schubladenschienen 35 mm – Kugelgeführte Auszugsschienen für mittlere Lastanforderungen und größere Korpushöhen.
• Schubladenschienen 45 mm – Universelle Führungsprofile mit hoher Tragfähigkeit für Wohn- und Küchenmöbel.
• Schubladenschienen Rollenführung – Die bewährte bodenseitige Beschlaglösung mit langlebigen Kunststoffrollen.
• Unterflurführungen Schubladenschienen – Verdeckt montierte Schienensysteme unterhalb des Schubladenbodens für ein klares Holzbild.
• Schubladenschienen 600 mm – Robuste Führungsschienen für übertiefe Schubkästen und Schrankelemente.
