Schubladenschienen 300 mm sind kompakte Auszugsführungen aus verzinktem Stahl, die für Möbelkorpusse mit geringer Einbautiefe entwickelt wurden und als mechanische Schnittstelle für einen präzisen, lasttragenden Lauf des Schubkastens sorgen. Ein moderner Vollauszug 300mm stellt sicher, dass der gesamte Kasten zu 100 % aus dem Möbelkorpus herausgezogen werden kann, wodurch selbst bei schmalen Möbeln der hinterste Stauraum uneingeschränkt erreichbar bleibt. Ob als kugelgelagerte Teleskopschiene, unsichtbare Unterflurführung oder komplettes Zargensystem: Das Nennmaß 300 mm ist die ideale Wahl für formschöne, platzsparende Konstruktionen in modernen Wohn- und Arbeitsbereichen.

Konstruktive Anforderungen und Korpustiefe bei 300 mm Nennlänge

Die Angabe von 300 mm bezeichnet die Nenntiefe der Führungsgarnitur im vollständig eingeschobenen Zustand. Damit der Beschlag kollisionsfrei arbeitet, muss die lichte Korpustiefe – also das freie Innenmaß von der Vorderkante des Schranks bis zur Rückwand – etwas größer sein als das Nennmaß. In der Praxis hat sich hierfür eine minimale lichte Korpustiefe von 303 mm bis 305 mm bewährt. Dies gewährleistet, dass eventuell montierte Dämpfer oder Rastmechaniken sauber einziehen und die Möbelfront bündig am Korpus anliegt.

Für die Dimensionierung des Holzschubkastens gilt: Die Kastenaußentiefe wird in der Regel exakt auf die 300 mm der Schiene abgestimmt. Bei der Kastenbreite muss die jeweilige Einbauluft berücksichtigt werden. Eine klassische seitliche Kugelführung erfordert auf beiden Seiten exakt 12,7 mm Einbauluft (insgesamt 25,4 mm Differenz zum lichten Korpusmaß), während einfache Rollensysteme meist 12,5 mm pro Seite beanspruchen. Schon geringe Maßabweichungen von mehr als 0,5 mm können zu Schwergängigkeit oder erhöhtem Verschleiß der Kugellaufbahnen führen.

Führungstechnologien im Vergleich: Kugel, Unterflur und Zargensysteme

Je nach gestalterischem Anspruch, Belastung und Fertigungsaufwand stehen für das Maß 300 mm unterschiedliche Führungssysteme zur Verfügung:

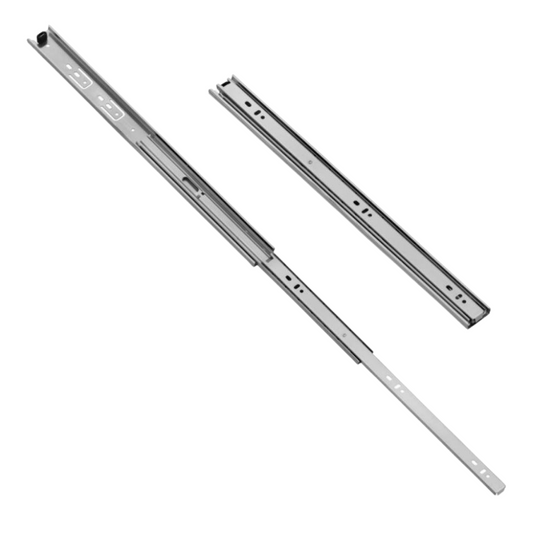

  • Kugelführungen (Teleskopschienen): Gehärtete Stahlkugeln laufen in präzisen Führungskäfigen zwischen den Profilen. Diese Schienen überzeugen durch hohe Seitenstabilität und exakte Führung. Das Sortiment reicht von der kompakten Schubladenschienen 27 mm Variante über die vielseitige Schubladenschienen 35 mm bis hin zur soliden Schubladenschienen 45 mm Ausführung mit bis zu 45 kg Tragkraft.

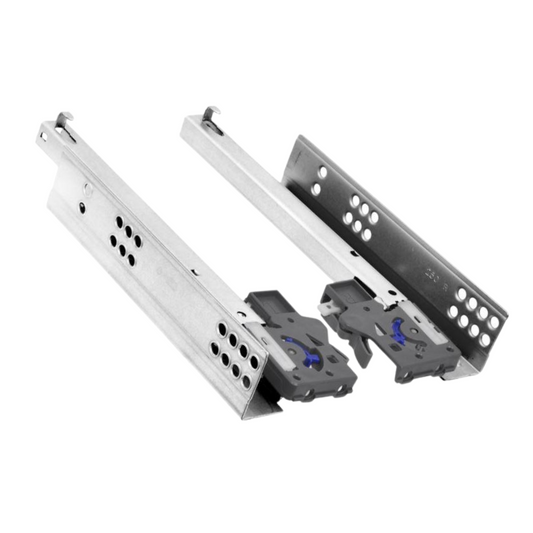

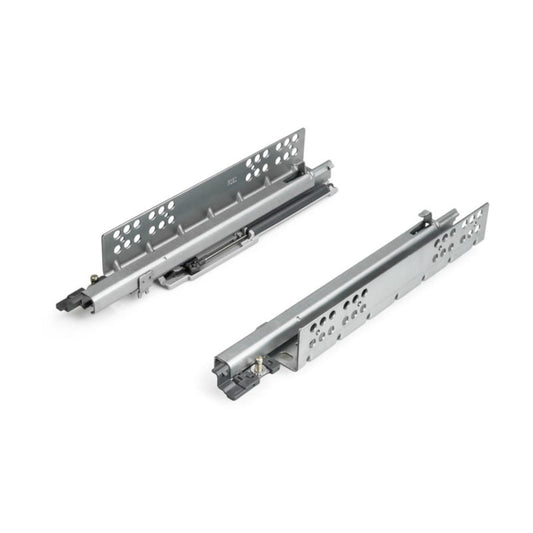

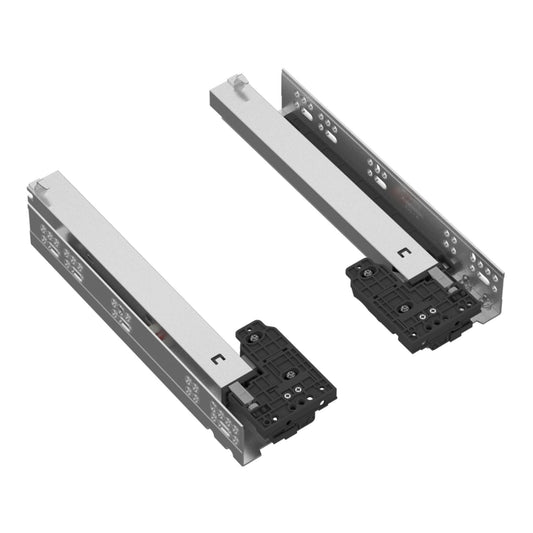

  • Unterflurführungen: Bei Systemen wie den Unterflurführungen Schubladenschienen liegt der Beschlag verdeckt unter dem Schubkastenboden. Dies sorgt für eine cleane Holzoptik an den Zargen. Voraussetzung ist ein Kasten mit nach unten überstehenden Seitenteilen (in der Regel 12 mm bis 15 mm) und einer Materialstärke der Zarge von maximal 16 mm oder 19 mm.

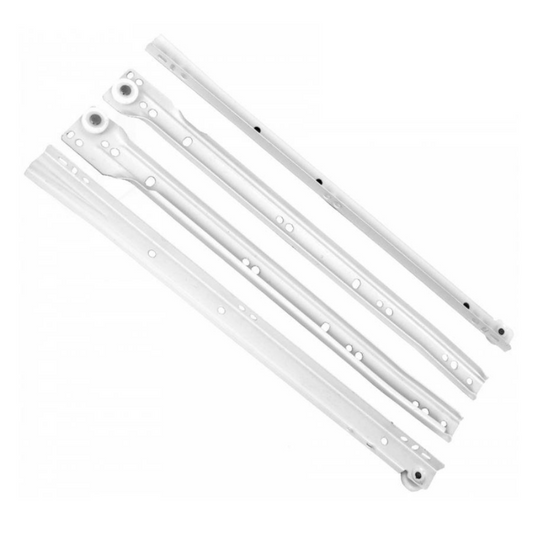

  • Rollenführungen: Die klassische Schubladenschienen Rollenführung setzt auf Kunststoffrollen aus POM oder Nylon. Sie toleriert leichte Ungenauigkeiten beim Korpusbau und zieht den Kasten durch eine integrierte Einlaufschräge auf den letzten Millimetern eigenständig zu.

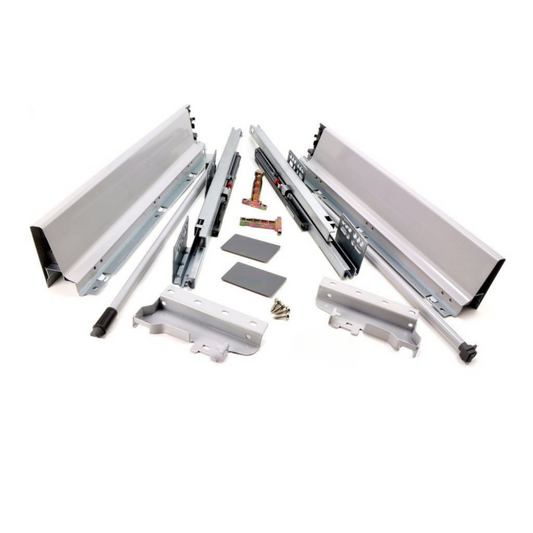

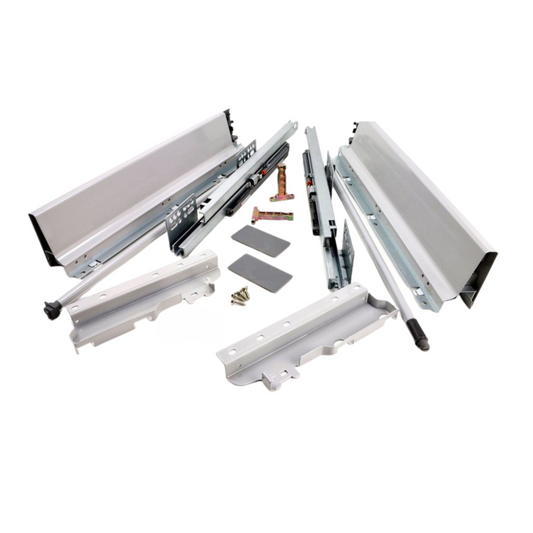

  • Komplette Schubladensysteme: Wer auf den zeitaufwendigen Bau von Holzzargen verzichten möchte, nutzt moderne Schubladensysteme mit vorgefertigten Metallseitenwänden in Grau oder Weiß, bei denen lediglich Boden und Rückwand zugeschnitten werden müssen.

Auszugsarten: Vollauszug oder Teilauszug

Bei der Planung kompakter Möbel ist die Unterscheidung zwischen Teil- und Vollauszug ein zentraler Komfortfaktor:

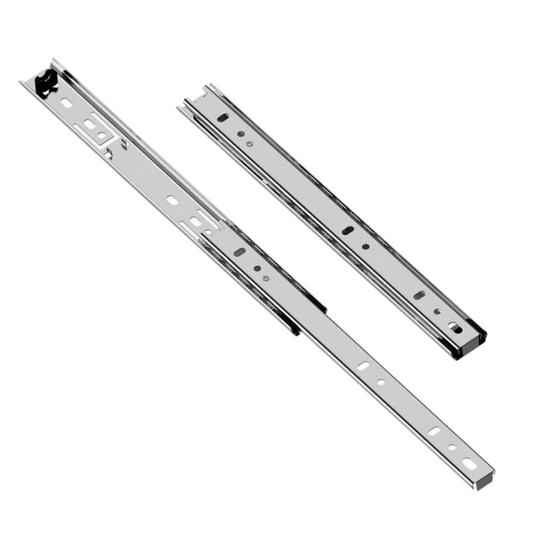

Ein Teilauszug (auch 3/4-Auszug genannt) belässt konstruktionsbedingt rund 60 mm bis 80 mm des Schubkastens im Schrankinneren. Das reicht für Besteck oder flache Schreibutensilien oft aus, erschwert jedoch den Zugriff auf größere Gegenstände. Ein dreiteiliger Schubladenschienen Vollauszug hingegen fährt über seine Mittel- und Innenschiene vollständig um 300 mm heraus. So behalten Sie die gesamte Schubladentiefe im Blick und können den Stauraum optimal organisieren.

Komfortmechanismen: Dämpfung, Selbsteinzug und grifflose Fronten

Die Mechanik einer Schiene bestimmt das Bediengefühl beim Öffnen und Schließen:

Soft-Close Dämpfungssysteme

Moderne Beschläge mit Soft-Close arbeiten mit einer Kombination aus Zugfeder und fluiddynamischem Dämpfer. Dieser Dämpfer fungiert wie ein kleiner Stoßdämpfer an einem Automechanismus: Er nimmt die Bewegungsenergie der zufallenden Schublade sanft auf und zieht sie leise, kontrolliert in die Endlage. Diese Technik ist in der Kategorie Schubladenschienen mit Dämpfung sowie bei Schubladenschienen mit Selbsteinzug zu finden.

Push-to-Open für grifflose Möbel

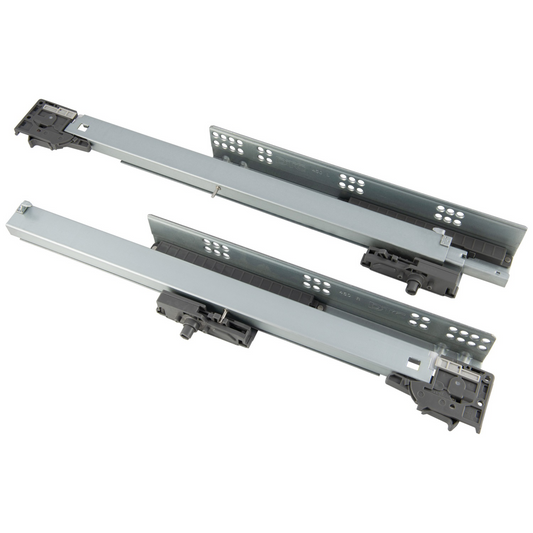

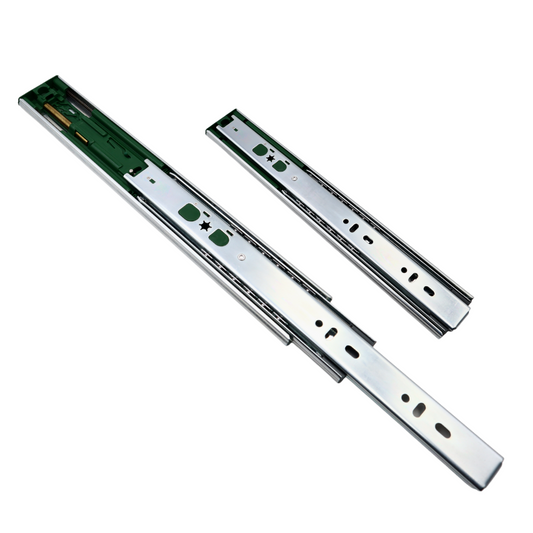

Für moderne, grifflose Möbelkonzepte sind Schubladenschienen Push to Open unverzichtbar. Ein integrierter Federmechanismus löst bei leichtem Druck auf die Möbelfront aus und stößt den Schubkasten weit genug auf, um ihn bequem greifen zu können. Für maximale Funktionalität existieren innovative Kombinationslösungen wie die 1 Satz Push-to-Open + Soft Close Kugelführung Schubladenschienen, H45, die druckbetätigtes Öffnen mit einem gedämpften Schließvorgang vereinen.

Belastbarkeit und Stabilität von 15 kg bis 45 kg

Die angegebene Tragkraft bezieht sich auf die dynamische Belastbarkeit pro Führungspaar bei gleichmäßiger Gewichtsverteilung:

Typische Einsatzbereiche für 300 mm Führungen

Mit 30 cm Schienenlänge lassen sich anspruchsvolle Raumlösungen auf engstem Raum realisieren:

  • Badezimmermöbel: Flache Waschtischunterschränke bieten meist nur 35 cm Gesamttiefe. Hier passt ein 300-mm-Auszug perfekt, ohne mit der Siphon-Installation zu kollidieren.
  • Flur- und Dielenmöbel: Schmale Schuhschränke oder Konsolentische halten Verkehrswege frei und bieten dank Vollauszug vollwertigen Stauraum für Schlüssel und Accessoires.

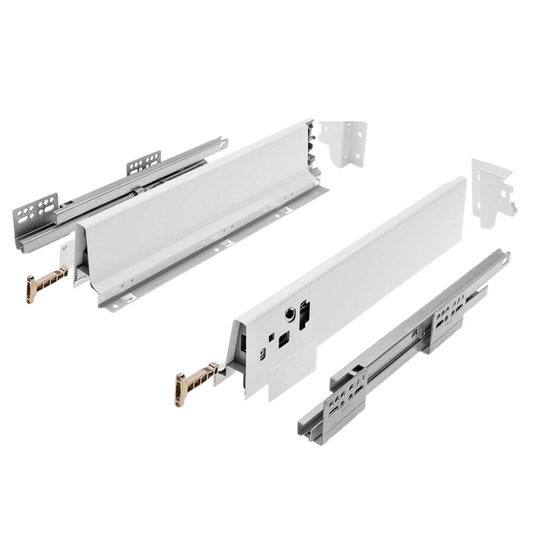

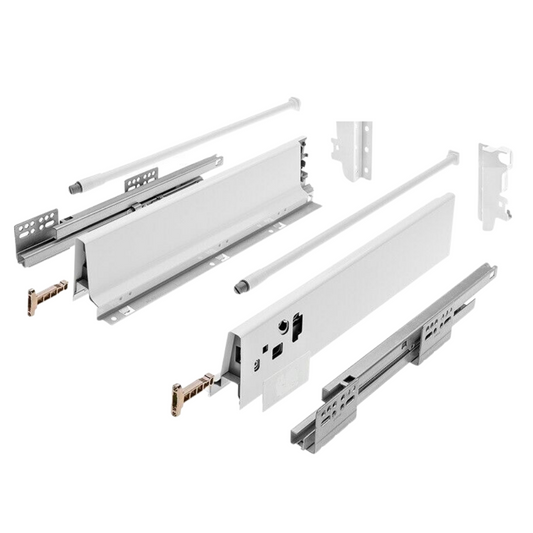

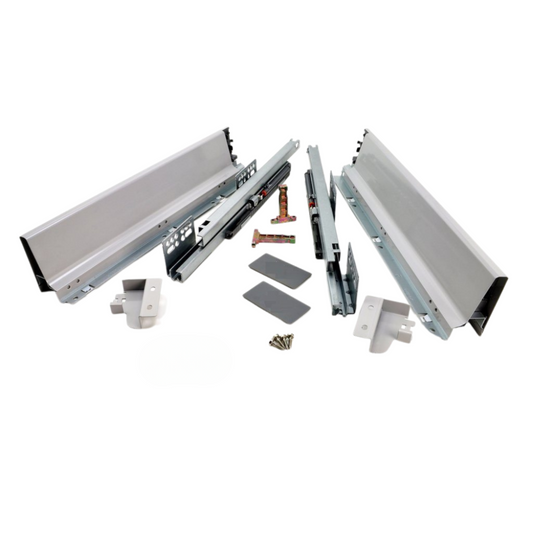

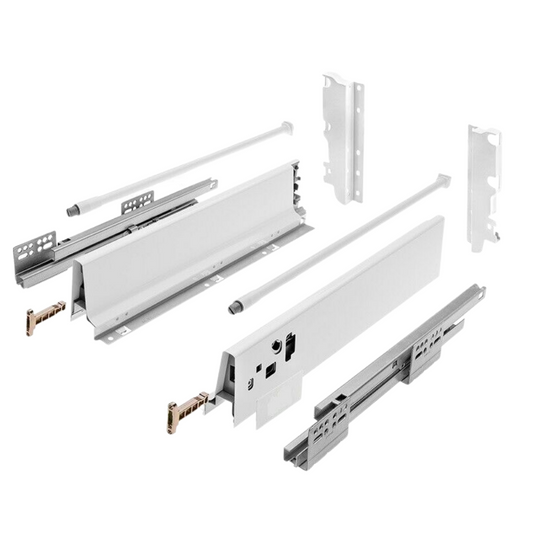

  • Schreibtischcontainer und Nachttische: Kompakte Bett- und Büromöbel nutzen den 300-mm-Standard für Dokumente und Schreibgeräte. Passende Lösungen bieten etwa das 1 Satz Soft-Close Schubladensystem, NIEDRIG, H: 68mm, Grau oder das 1 Satz Soft-Close Schubladensystem, MITTEL, H: 142mm, Weiß.
  • Wohnmobil- und Van-Ausbauten: Aufgrund des begrenzten Bauraums in Fahrzeugen sind 300-mm-Schienen mit Verriegelung oder Selbsteinzug ideal gegen ungewolltes Öffnen während der Fahrt.

Montagerichtlinien im 32-mm-System

Die Montage der Korpusschienen erfolgt nach dem standardisierten System 32. Die Befestigungsbohrungen der Schiene sind auf Lochreihen mit einem Abstand von 32 mm ausgelegt, wobei die erste Befestigungsbohrung üblicherweise 37 mm hinter der Korpuskante platziert wird.

Für die Verschraubung an beschichteten Spanplatten oder MDF-Platten empfehlen sich Euroschrauben (Ø 6,3 mm) für vorgebohrte 5-mm-Löcher oder Spanplattenschrauben (3,5 x 15 mm bzw. 4,0 x 16 mm). Achten Sie bei Teleskopschienen stets auf Flachkopf- oder Panhead-Schrauben mit TX- oder PZ-Antrieb, damit die Köpfe nicht am Kugelkäfig schleifen. Unterflurschienen verfügen zusätzlich über 3D-Kupplungen unter dem Boden, mit denen sich Höhe (+2,5 mm), Neigung und Seitenversatz werkzeuglos justieren lassen.

Verwandte Schienenlängen und Produktkategorien

Falls Ihre Korpustiefe von den 300 mm abweicht, finden Sie im Furnica-Sortiment exakt abgestimmte Alternativmaße:

Häufig gestellte Fragen

Welche lichte Korpustiefe ist für 300 mm Schubladenschienen erforderlich?

Für den reibungslosen Einbau einer 300-mm-Schiene benötigen Sie eine lichte Korpustiefe von mindestens 303 mm bis 305 mm. Dieser Freiraum zwischen der vorderen Korpuskante und der Rückwand stellt sicher, dass Dämpfungselemente und Einzugsmechaniken kollisionsfrei schließen und die Möbelfront bündig aufliegt.

Wie viel Einbauluft muss seitlich für Kugelführungen 300 mm eingeplant werden?

Klassische seitliche Kugelführungen der Bauhöhe H45 erfordern eine seitliche Einbauluft von exakt 12,7 mm pro Seite. Die Schubkastenaußenbreite muss somit genau 25,4 mm kleiner sein als das lichte Innenmaß des Korpus, um einen leisen und verschleißfreien Lauf der Stahlkugeln zu garantieren.

Was ist der Unterschied zwischen Vollauszug und Teilauszug bei 300 mm?

Ein Vollauszug besteht aus drei Führungsprofilen und lässt sich um die gesamten 300 mm ausfahren, sodass der Inhalt der Schublade komplett zugänglich ist. Ein Teilauszug verbleibt mit circa 60 mm bis 80 mm im Schrankinneren, was die Erreichbarkeit des hinteren Schubladenbereichs einschränkt.

Welche Schrauben eignen sich für die Befestigung der Schienen am Korpus?

Zur Montage in Holzwerkstoffen wie Spanplatte oder MDF eignen sich Euroschrauben mit 6,3 mm Durchmesser in 5-mm-Vorbohrungen oder Spanplattenschrauben der Größen 3,5 x 15 mm bzw. 4,0 x 16 mm. Bei Kugelführungen sind Flachkopf- oder Panhead-Schrauben zwingend, um Kugelkäfigkollisionen zu vermeiden.

Wie hoch ist die maximale Tragkraft von 300 mm Schubladenschienen?

Die Belastbarkeit variiert nach Bauart: Zierliche Schienen (H27/H30) tragen bis 15 kg, Standard-Kugelführungen (H35) bis 25 kg und solide H45-Vollauszüge bis zu 45 kg dynamische Last pro Schienenpaar bei gleichmäßiger Gewichtsverteilung.
