Schubladenschienen 350 mm sind präzise gefertigte Führungssysteme aus verzinktem Stahl, die speziell für Korpusse mit einer lichten Mindesttiefe von 353 mm bis 355 mm ausgelegt sind. Wenn Sie einen modernen Vollauszug 350mm in Ihre Möbel integrieren, erhalten Sie bei kompakter Bauweise maximale Zugänglichkeit für Schubkästen in schmalen Schränken, Waschtischmöbeln oder Bürocontainern. Neben klassischen Kugelführungen umfasst das Sortiment moderne Unterflursysteme und montagefertige Metallzargen, die auf die jeweiligen mechanischen Lasten und funktionellen Ansprüche im Möbelbau abgestimmt sind.

Einbaumaße und Korpustiefe für Führungen mit 350 mm Nennlänge

Die Nennlänge von 350 mm beschreibt die absolute Länge des Schienenkörpers im vollständig geschlossenen Zustand. Um Beschläge dieser Dimension spannungsfrei und funktionssicher zu montieren, ist eine lichte Korpustiefe erforderlich, die mindestens 3 mm bis 5 mm über der Nennlänge liegt. Bei einer 350-mm-Führung bedeutet dies ein Innenmaß von 353 mm bis 355 mm von der Vorderkante bis zur Innenfläche der Rückwand.

Für die seitliche Dimensionierung von Standard-Kugelführungen gilt ein festes Spaltmaß: Die Konstruktion verlangt pro Seite exakt 12,7 mm Einbauluft. Der Schubkasten muss demzufolge in der lichten Breite präzise 25,4 mm schmaler gebaut werden als das Innenmaß des Möbelkorpus. Bei Unterflurschienen hingegen ist die maximale Materialstärke der Schubkasten-Seitenwand auf 16 mm begrenzt, während der Boden typischerweise um 12 mm bis 15 mm nach oben versetzt eingenutet wird.

Konstruktionsunterschiede: Vollauszug versus Teilauszug

Die Wahl der Kinematik entscheidet darüber, welcher Anteil des Stauraums beim Ausziehen vollständig vor dem Korpus liegt.

Schubladenschienen Vollauszug 350 mm

Ein Modell aus dem Bereich Schubladenschienen vollauszug nutzt drei ineinander gelagerte Teleskopprofile. Beim Öffnen fährt die Schublade um die vollen 350 mm heraus. Dies ermöglicht einen uneingeschränkten Zugriff auf den hinteren Bereich des Kastens, was besonders bei Organisationssystemen und Besteckkästen vorteilhaft ist. Ein bewährtes Beispiel für diesen Aufbau ist der 1 Satz Kugelführung Schubladenschienen, H45 mit robuster Stahlkugellagerung.

Teilauszug

Im Gegensatz dazu basiert ein Teilauszug auf zwei Führungselementen. Hier verbleiben bauartbedingt rund 70 mm bis 90 mm des Schubkastens im Korpusinneren. Für funktionale Anwendungen mit geringer Bauhöhe und Basisanforderungen stehen Profile wie die Schubladenschienen 27 mm zur Verfügung, etwa der 1 Satz Kugelführung Schubladenschienen, H27 mit 15 kg Tragkraft.

Bauarten und Führungskonzepte

Je nach Belastungswert, optischen Vorgaben und Montageart kommen unterschiedliche Beschlagskonzepte zum Einsatz.

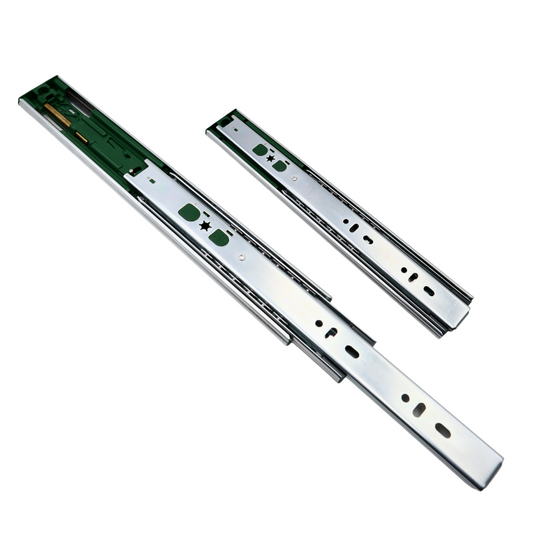

Kugelführungen für die Seitenmontage

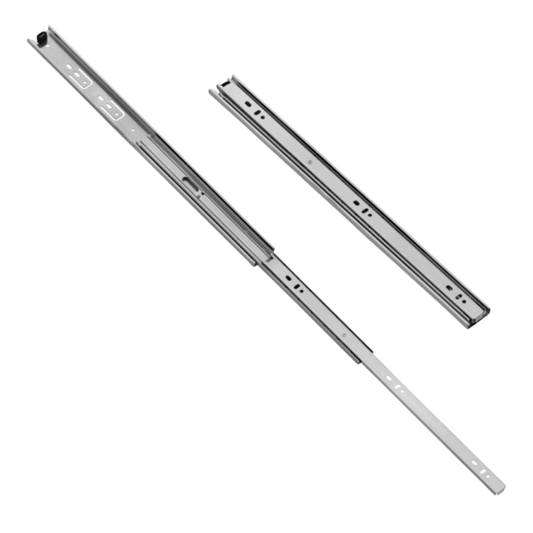

Kugelführungen bestehen aus kaltgewalztem, verzinktem Stahl und führen die Last über präzise geführte Kugelkränze. Sie werden direkt an die Seitenwand des Korpus und an die Außenflanke der Schublade geschraubt. Die Tragfähigkeit richtet sich maßgeblich nach der Profilhöhe: Während Schienen wie die Schubladenschienen 35 mm (1 Satz Kugelführung Schubladenschienen, H35) bis zu 25 kg aufnehmen, leisten massive Modelle wie die Schubladenschienen 45 mm mit Materialstärken von 1,0/1,0/1,2 mm eine Zuladung von bis zu 45 kg. Für geringe Höhenanforderungen bietet sich die Serie Schubladenschienen 30 mm an (1 Satz Kugelführung Schubladenschienen, H30).

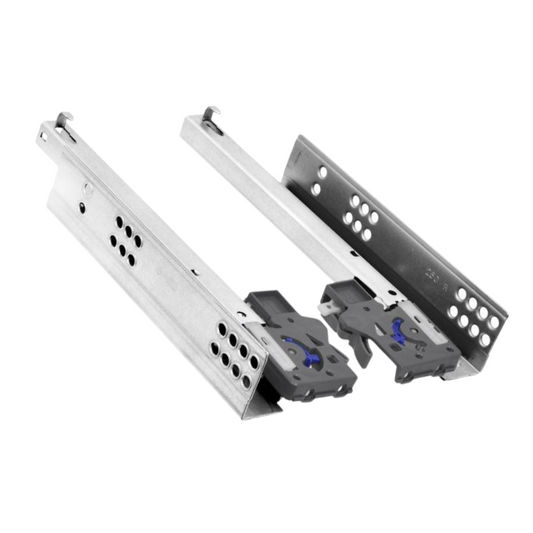

Unterflurführungen für verdeckten Einbau

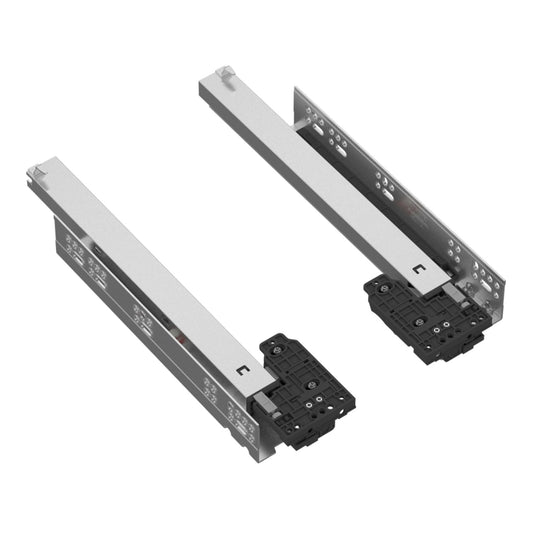

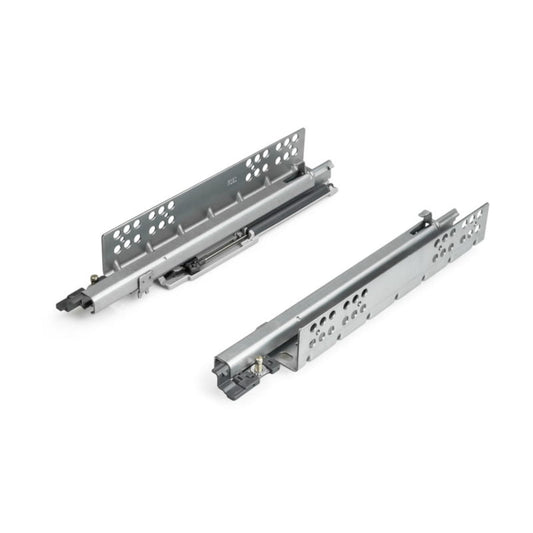

Für sichtbare Holzmaserungen und grifflose Fronten im gehobenen Innenausbau eignen sich Unterflurführungen Schubladenschienen. Das Schienenprofil wird unterhalb des Schubkastenbodens montiert und bleibt im geöffneten Zustand unsichtbar. Mit integrierter Dämpfung bietet das Modell Soft-Close Unterflurführungen Schubladenschienen, Vollauszug 250mm - 600mm eine Belastbarkeit von 35 kg.

Schwerlast-Kugelführungen

Für Werkzeugschränke, Spezialausbauten oder mobile Einbauten in Werkstattwägen kommen verriegelbare Profile zum Einsatz. Ausführungen wie der 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H53 oder der 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H76 aus dem Bereich Schubladenschienen schwerlast sichern den Auszug zuverlässig im eingefahrenen und ausgezogenen Zustand.

Komfortausstattungen: Dämpfung und Öffnungsmechanik

Die Wahl der Schließ- und Öffnungskinematik beeinflusst den Bedienkomfort maßgeblich:

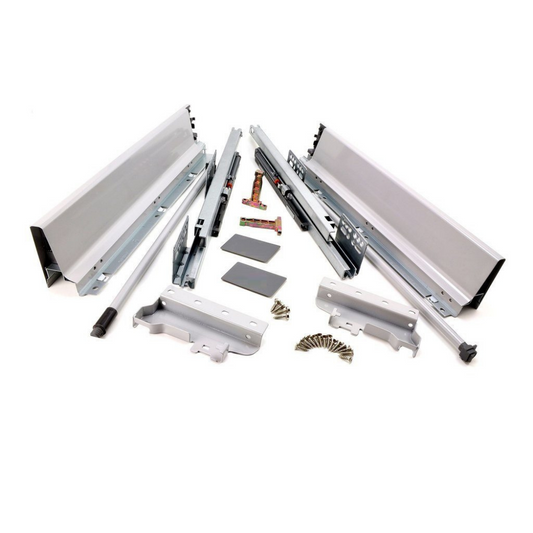

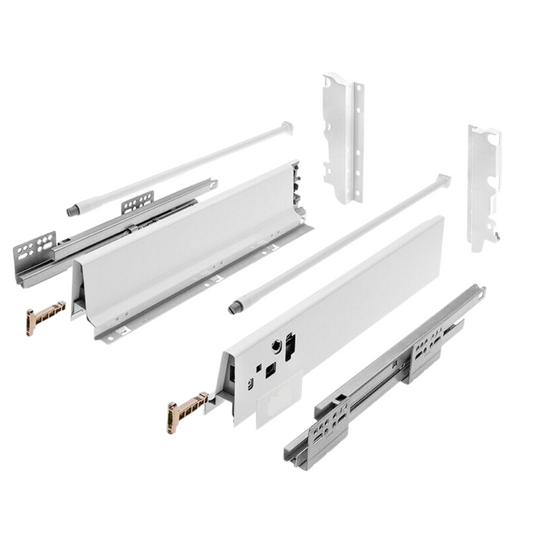

Komplette Schubladensysteme auf 350 mm Basis

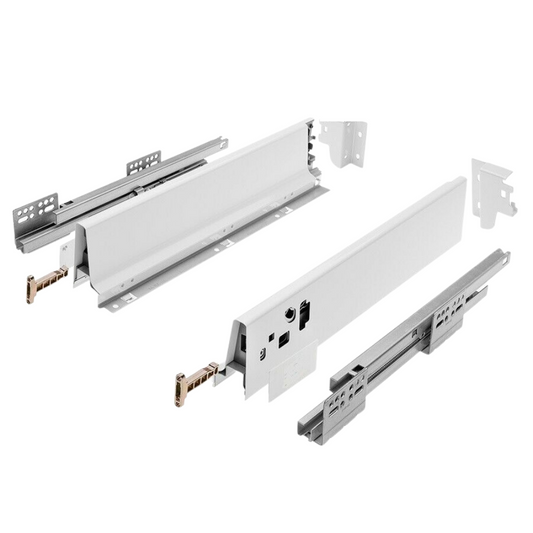

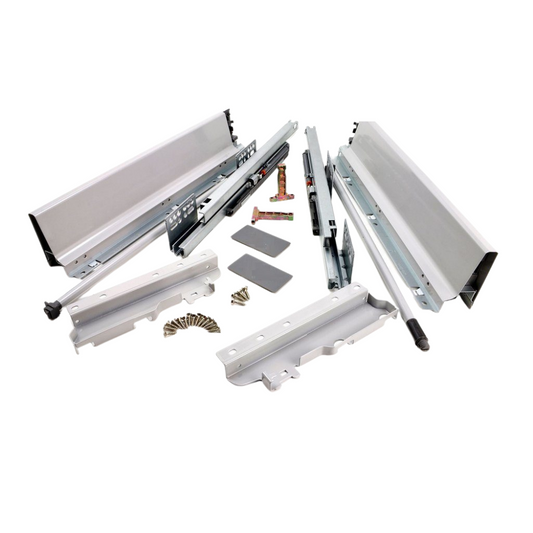

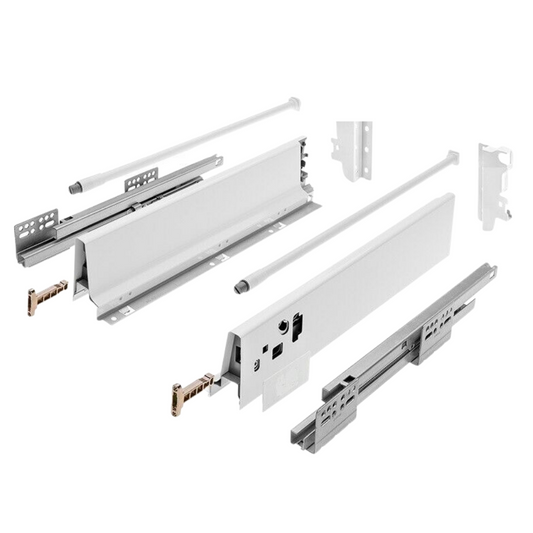

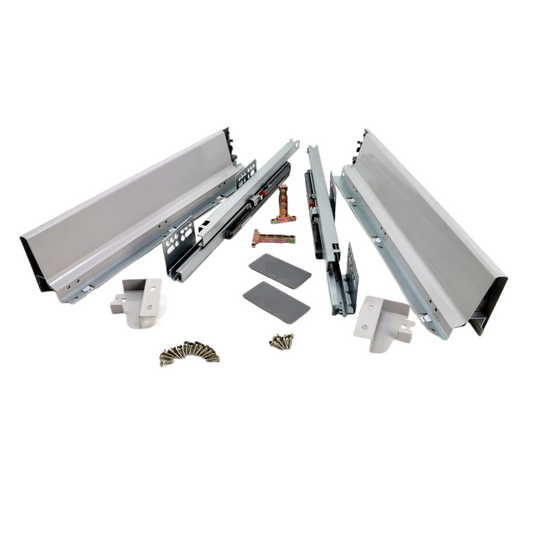

Für rationelles Arbeiten im Korpusbau bieten einbaufertige Schubladensysteme eine Lösung mit integrierten Zargenwänden aus pulverbeschichtetem Stahl in Grau oder Weiß. Diese Systeme tragen bis zu 40 kg und werden in drei genormten Zargenhöhen eingesetzt:

Montagetechnik und fachgerechte Befestigung

Die Schienenmontage erfolgt wahlweise im standardisierten System 32 mittels Euroschrauben (6,3 x 13 mm in 5-mm-Lochreihen) oder über Direktverschraubung mit Spanplattenschrauben (Durchmesser 3,5 mm bis 4,0 mm mit PZ- oder TX-Antrieb). Um Kugelführungen zu montieren, wird das innere Schienenprofil über einen Entriegelungshebel aus Kunststoff getrennt, separat an den Kasten geschraubt und nach Montage des Korpusprofils werkzeuglos eingeschoben.

Verwandte Schienenlängen und Ergänzungen

Wenn Ihre Korpusabmessungen von der 350-mm-Nennlänge abweichen, finden Sie in den angrenzenden Maßreihen die passende Führungstechnik:

Häufig gestellte Fragen

Welche lichte Korpustiefe ist für Schubladenschienen mit 350 mm zwingend erforderlich?

Für den Einbau einer 350 mm langen Schubladenschiene muss die lichte Korpustiefe im Schrankinneren mindestens 353 mm bis 355 mm betragen. Diese minimale Zugabe von 3 mm bis 5 mm stellt sicher, dass das Schienenprofil nicht an der Korpus-Rückwand anstößt und die Schubladenfront vollständig und bündig mit dem Korpus abschließt.

Wie viel Einbauraum muss für seitliche Kugelführungen eingerechnet werden?

Klassische Kugelführungen benötigen exakt 12,7 mm Einbaubreite pro Seite. Der zu bauende Schubkasten muss daher in der Außenbreite genau 25,4 mm schmaler bemessen sein als das lichte Innenmaß des Möbelkorpus. Eine Abweichung von diesem Maß kann zum Klemmen der Schiene oder zu unrundem Lauf führen.

Was unterscheidet die Höhenangaben H45, H35 und H27 bei Kugelführungen?

Die Bezeichnung gibt die Profilhöhe der Schiene in Millimetern an. Ein H45-Profil misst 45 mm in der Höhe und bietet Tragkräfte von bis zu 45 kg. H35-Schienen sind mit 35 mm Bauhöhe für Lasten bis 25 kg ausgelegt, während H27-Profile für leichtere Auszüge mit bis zu 15 kg Tragkraft konstruiert sind.

Können 350 mm Vollauszüge als Ersatz für bestehende Teilauszüge genutzt werden?

Ja, ein Austausch ist problemlos möglich, sofern die lichte Korpustiefe mindestens 353 mm beträgt und die seitliche Einbauluft von 12,7 mm übereinstimmt. Da Vollauszüge oft veränderte Lochabstände aufweisen, müssen im Korpus in der Regel neue Befestigungslöcher für Euro- oder Spanplattenschrauben gesetzt werden.
