Möbelbeleuchtung

14 Produkte

Verwandte Kategorien

Möbelbeleuchtung bezeichnet alle elektrotechnischen Komponenten, Leuchtmittel und Steuerungen, die für den bündigen Einbau oder den direkten Aufbau an Schränken, Regalen, Vitrinen und Betten entwickelt wurden. Im modernen Korpusbau arbeitet die zeitgemäße Möbelelektronik vorrangig mit energieeffizienter Niedervolt-LED-Technik auf Schutzkleinspannungsbasis (SELV), meist mit 12 V Gleichspannung (DC). Für Tischler, Ladenbauer und anspruchsvolle Heimwerker bildet eine durchdachte Lichtplanung die Grundlage für funktionale Arbeitsflächen in der Küche, blendfreie Innenbeleuchtung in Kleiderschränken sowie stimmungsvolle Akzentuierungen im Wohnbereich.

Systemarchitektur und elektrische Komponenten im Korpusbau

Eine langlebige LED Möbelbeleuchtung besteht aus einem geschlossenen Stromkreis aufeinander abgestimmter Bauteile. Die fehlerfreie Funktion erfordert eine korrekte Dimensionierung aller Komponenten von der primären Netzeinspeisung bis zur letzten Diode.

Treiber und Netzteile für 12-V-Gleichspannung

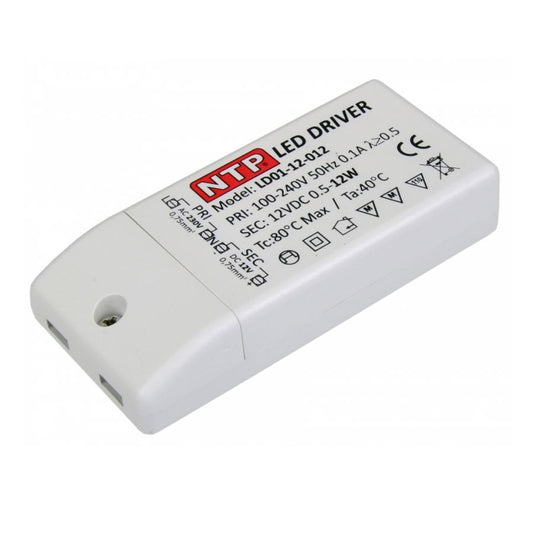

Konventionelle Netzspannung von 230 V Wechselstrom (AC) muss für den Betrieb moderner Halbleiterdioden in eine stabilisierte Gleichspannung umgewandelt werden. Ein kompaktes LED-Netzteil 12V (ohne Verkabelung) liefert die erforderliche Betriebsspannung für LED-Streifen, Einbauspots und Schalter. Bei der Auslegung des Transformators ist zwingend eine thermische Leistungsreserve von etwa 15 % bis 20 % einzukalkulieren. Ein unterdimensionierter Treiber agiert wie ein überlasteter Motor an einer dauerhaften Steigung: Er überhitzt schnell, verliert an Effizienz und quittiert vorzeitig den Dienst. Die kumulierte Leistungsaufnahme aller angeschlossenen Verbraucher darf die Nennleistung des Treibers daher niemals voll ausschöpfen.

Strukturierte Spannungsverteilung und Leitungsführung

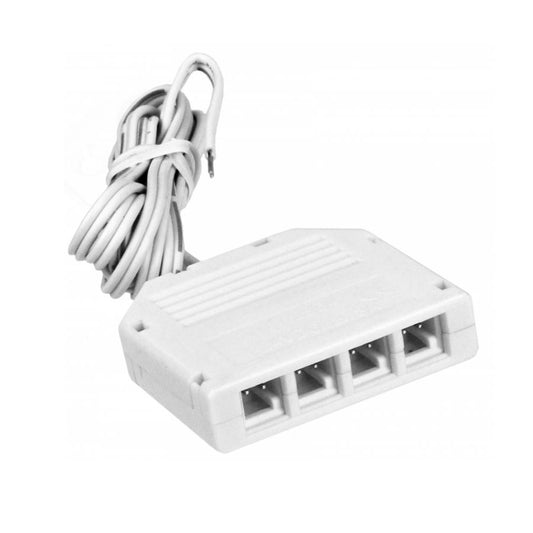

Um mehrere Lichtquellen von einer zentralen Einspeisestelle aus parallel zu versorgen, wird ein Spannungsverteiler mit Verkabelung eingesetzt. Steckfertige Mini-Stecksysteme sorgen für eine polaritätssichere Kontaktierung ohne aufwendiges Löten im Schrankinneren. Da bei einer Betriebsspannung von 12 V deutlich höhere Stromstärken fließen als im 230-V-Netz, kommt dem Leitungsquerschnitt eine tragende Rolle zu: Bei Leitungswegen bis zu 2000 mm im Korpus verhindern Aderquerschnitte zwischen 0,34 mm² und 0,75 mm² sichtbare Helligkeitsverluste am Ende der Zuleitung.

Für eine saubere Führung der Kabel durch Seitenwände oder Arbeitsplatten empfehlen sich passgenaue Kabeldurchführungen, während am Arbeitsplatz eine spezielle Kabeldurchführung für Schreibtisch für Ordnung sorgt. Ungenutzte Korpusbohrungen lassen sich unauffällig mit Abdeckkappen verschließen.

Leuchtmittel, Bauformen und Schutzklassen

Je nach baulicher Situation und Zweck stehen verschiedene Lichtquellen zur Verfügung, die sich in Abstrahlcharakteristik, Bauhöhe und Schutzgrad unterscheiden.

Lineare LED-Bänder (Strips) und Chip-Spezifikationen

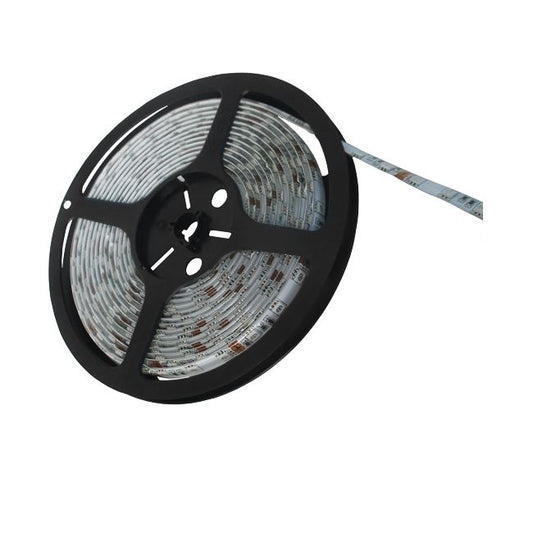

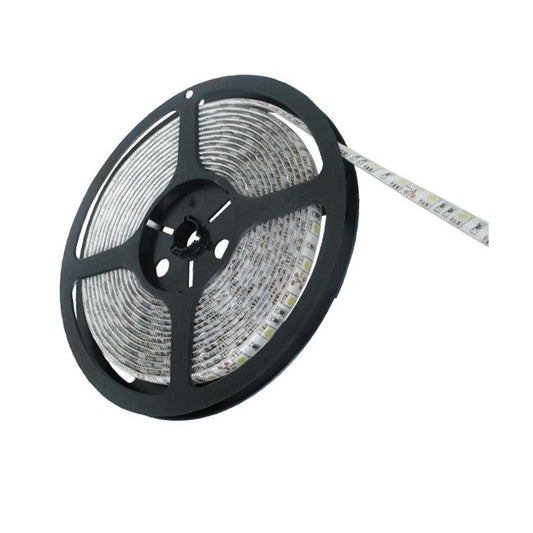

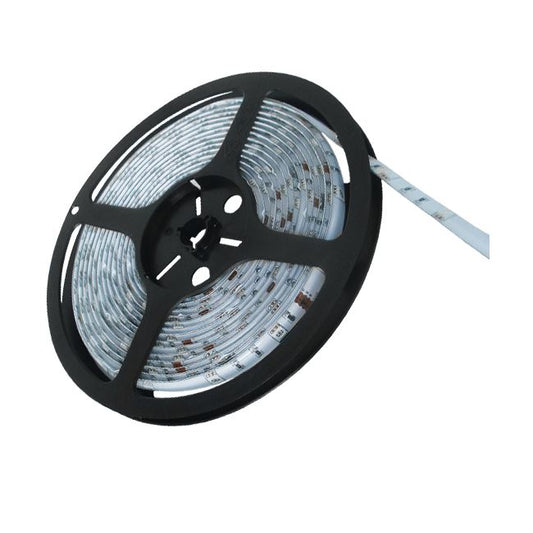

Selbstklebende Platinenstreifen stellen eine hochflexible Lösung für die Ausleuchtung von Nischen, Sockeln oder Schrankböden dar. furnica.de führt Bänder in 5 m Länge mit unterschiedlichen Chipgrößen und Dichten:

LED-Bänder lassen sich in regelmäßigen Intervallen (typischerweise alle 25 mm bis 100 mm) an den markierten Schnittstellen ablängen, um sie exakt an das Schrankmaß anzupassen.

Schutzarten nach Einsatzbereich: IP20 vs. IP54

Der Montageort bestimmt die Anforderungen an den Feuchtigkeitsschutz:

Aufbauleuchten, Einbaustrahler und Halogen-Umrüstung

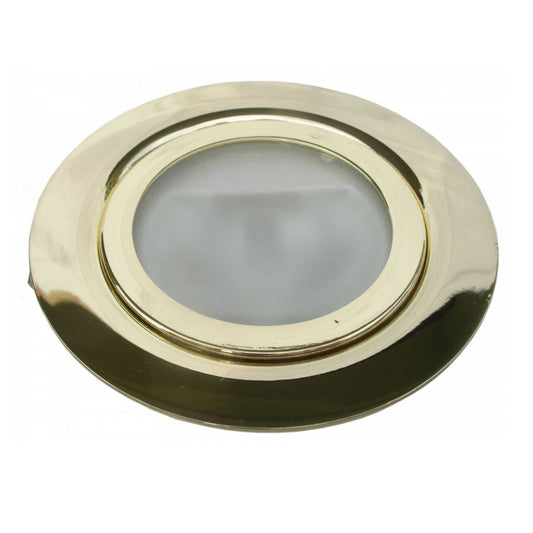

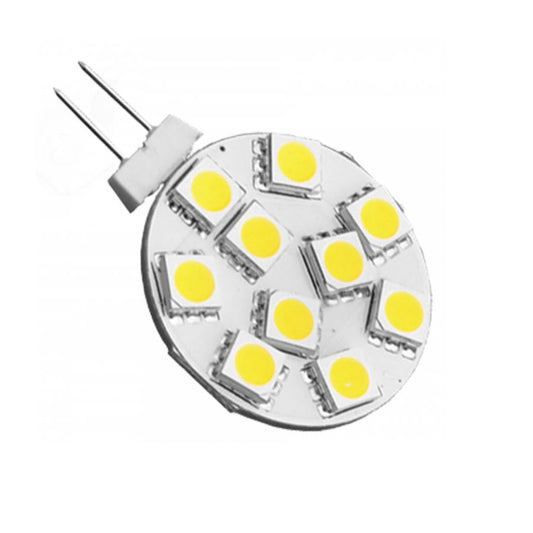

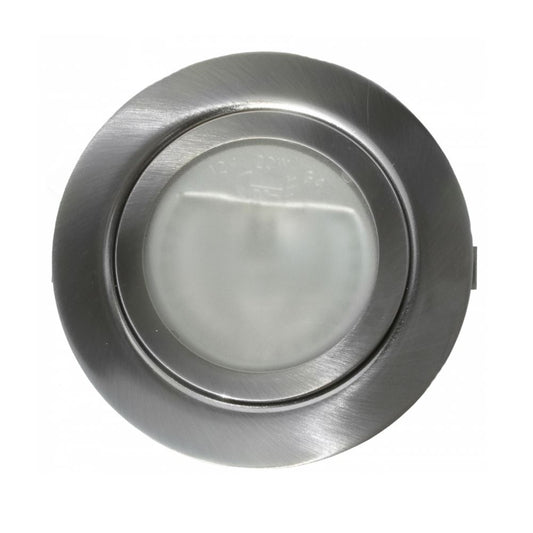

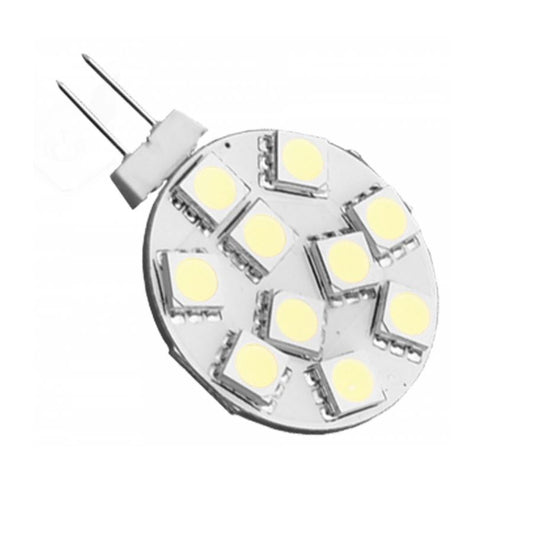

Für eine direkte, punktgenaue Flächenausleuchtung eignen sich starre Leuchtkörper. Eine Aufbau-LED-Leuchte + LED-Leuchtmittel 1,6W 12V lässt sich mit kurzen Schrauben ohne Fräsarbeiten direkt unter dem Oberschrank montieren. Bei bestehenden Installationen, in denen eine traditionelle Runde Halogenleuchte verbaut ist, senkt der Austausch des Leuchtmittels durch ein LED-Leuchtmittel G4, SMD 5050 den Stromverbrauch und die Wärmeentwicklung drastisch. Dabei muss stets überprüft werden, ob der vorhandene Transformator die geringe Grundlast bedienen kann oder gegen ein DC-Netzteil ausgetauscht werden muss.

Spezifische Einsatzbereiche im Möbelbau

Möbel mit LED verbinden gestalterische Raumwirkung mit praktischem Nutzwert in allen Wohnbereichen.

Funktionale Küchenschränke und Vitrinen

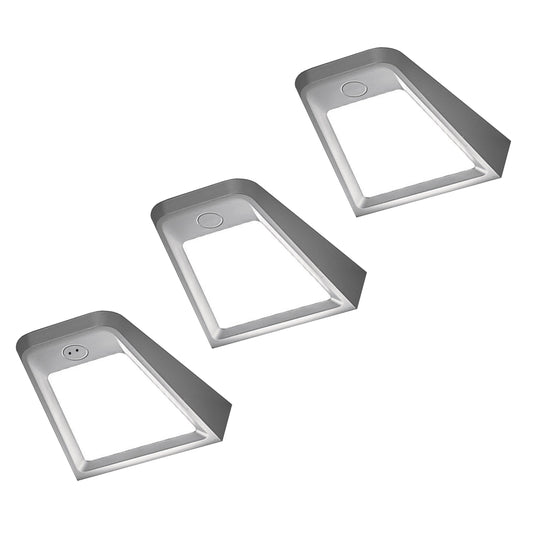

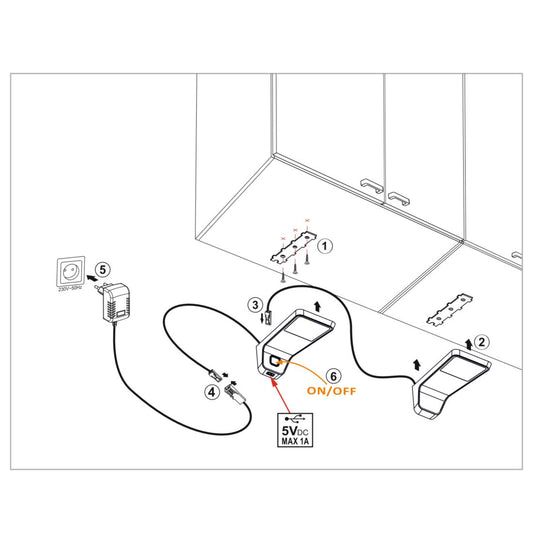

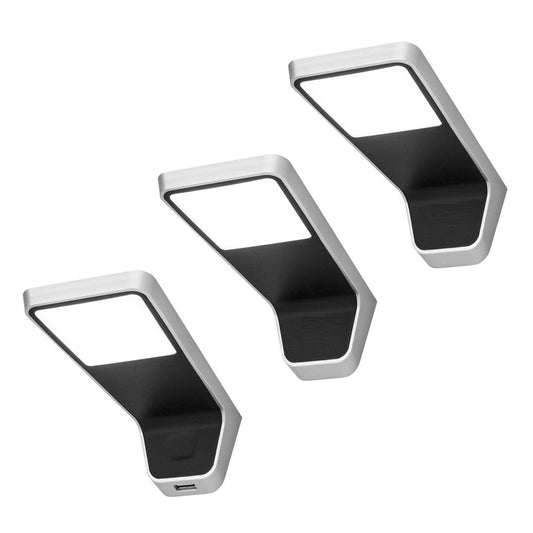

In der Küche sorgt Unterbau-Licht für schattenfreies Schneiden und Kochen. In Verbindung mit Beschlägen wie einem Küchenschrank Auszug 20 cm oder Scharnieren wie den Topfbändern mit Dämpfung entsteht ein hochfunktionaler Bedienkomfort. Vitrinenböden werden durch lineare LED-Streifen gleichmäßig hinterleuchtet, wobei stabile Regalstützen & Halterungen die Fachböden tragen.

Schlafzimmermöbel, Betten und Ladeintegration

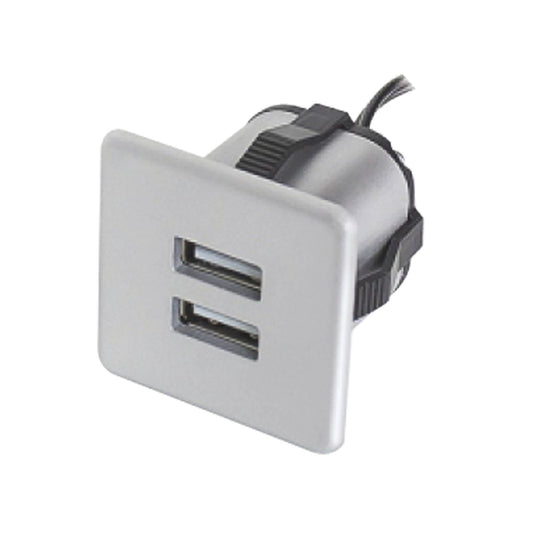

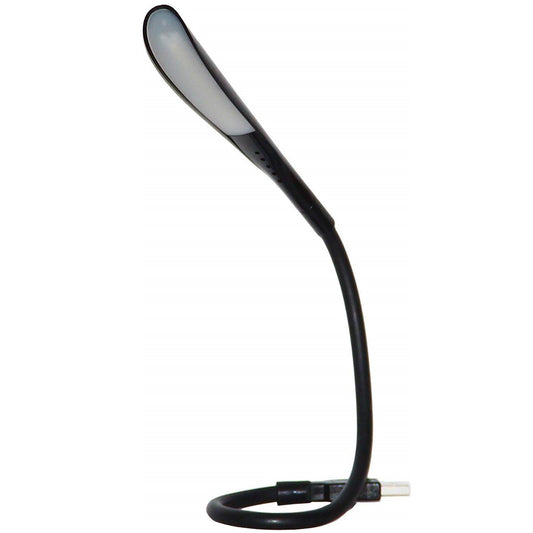

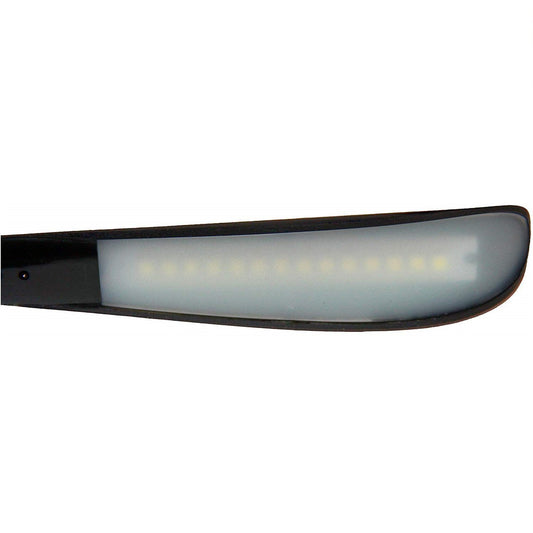

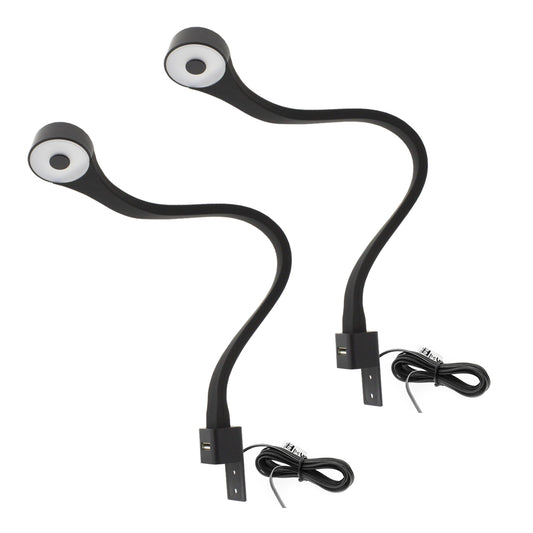

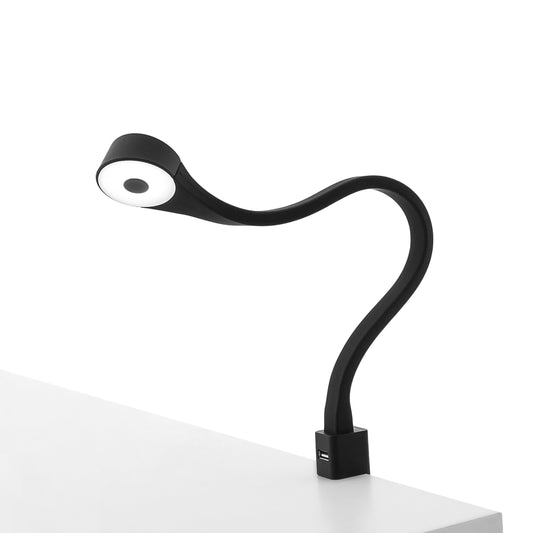

Am Bett oder Nachttisch integrierte Lichter erleichtern das Lesen ohne Blendung des Partners. Moderne Beschlaglösungen kombinieren Leuchten mit Ladeanschlüssen: Einbaubare Komponenten wie ein USB Ladegerät + Netzteil oder anschlussfertige LED Lampen mit USB bringen Strom direkt an das Kopfteil. Als flexible Zusatzleuchte am Laptop oder Leseplatz dient eine mobile USB LED Lampe. Im Kleiderschrankbereich sorgen lineare Bänder in Kombination mit einer ausziehbaren Kleiderstange für sofortige Übersicht über die Garderobe.

Schalttechnik, Dimmung und Thermomanagement

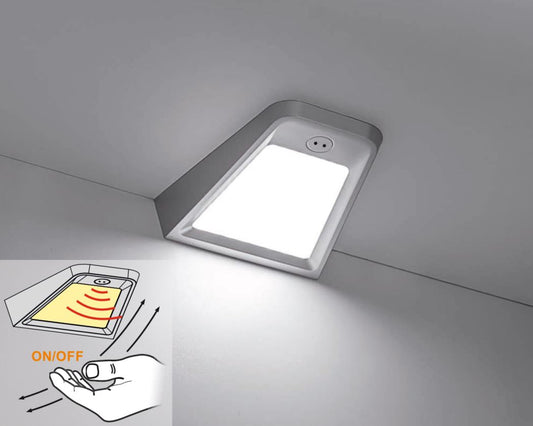

Die Lichtsteuerung im Schrank erfolgt sekundärseitig auf der 12-V-Ebene. Für stufenlose Helligkeitsregulierung wird Pulsweitenmodulation (PWM) eingesetzt, die den Strom in hoher Frequenz taktet. Eine komfortable Gesamtlösung bietet ein LED-Lichtschalter / Dimmer mit Einbaustrahler 24W Silber, der Sensorbedienung und Lichtabgabe in einem Korpus vereint.

Bei der Montage leistungsstarker SMD-5050-Bänder ist auf ausreichende Wärmeabfuhr zu achten. Holzwerkstoffe leiten Wärme kaum ab; wird ein starkes Band ohne Trägerprofil montiert, droht Wärmestau mit Leistungsverlust. Ein eingeklebtes Aluminiumprofil führt die Abwärme zuverlässig ab und schützt die Halbleiterschichten der Dioden vor thermischer Überlastung.

Passende Beschläge und Ergänzungen für den Möbelbau

Ein ganzheitliches Möbelprojekt umfasst neben der Beleuchtung die abgestimmte Beschlagtechnik für Korpus, Front und Sockel:

Häufig gestellte Fragen

Wie wird die richtige Leistung für ein 12-V-LED-Netzteil berechnet?

Ermitteln Sie die Gesamtwattzahl aller angeschlossenen Leuchten anhand der Herstellerangaben pro Meter oder Einzelspot. Schlagen Sie auf diese Grundlast einen Sicherheitszuschlag von 15 % bis 20 % auf. So stellen Sie sicher, dass das Netzteil nicht im thermischen Grenzbereich arbeitet, was Spannungsabfälle verhindert und die Lebensdauer der Kondensatoren schützt.

Worin unterscheiden sich LED-Bänder mit SMD 3528 von SMD 5050?

Die Zahlen geben die Abmessungen der LED-Gehäuse in Millimetern an. SMD 3528 misst 3,5 mm × 2,8 mm und besitzt einen einzelnen Halbleiterchip. SMD 5050 misst 5,0 mm × 5,0 mm und enthält drei Chips. Dadurch liefert SMD 5050 deutlich mehr Helligkeit für Arbeitsflächen, während SMD 3528 primär als Orientierungs- und Stimmungslicht dient.

Wann ist die Schutzart IP54 bei Möbelbeleuchtung erforderlich?

IP54 bietet Schutz gegen Spritzwasser und Staub durch eine Versiegelung der Platine. Diese Ausführung ist für Küchenoberschränke über Spülen und Herdplatten sowie für Badmöbel vorgeschrieben. In trockenen Wohn- oder Schlafmöbeln genügt die offene Schutzklasse IP20.

Können LED-Bänder flexibel gekürzt werden?

LED-Streifen dürfen ausschließlich an den dafür vorgesehenen Schnittmarken durchtrennt werden, die meist alle 25 mm bis 100 mm mit einer Trennlinie markiert sind. Ein Schnitt außerhalb dieser Linien unterbricht die Leiterbahnen der betroffenen Teilstrecke, wodurch diese funktionslos bleibt.

Warum flackert ein neues G4-LED-Leuchtmittel an einer alten Halogenfassung?

Klassische Halogentransformatoren liefern oft Wechselstrom (AC) und erfordern eine Mindestlast, die sparsame LEDs nicht erreichen. Flackern oder Brummen zeigt an, dass der Trafo unterlastet ist oder ungeeignete Spannung liefert. Die Umrüstung auf ein lastunabhängiges 12-V-DC-Gleichspannungsnetzteil behebt das Problem.
