Schubladenschienen 500 mm sind präzise gefertigte Führungssysteme aus verzinktem Stahl oder pulverbeschichtetem Metall, die für die geradlinige, horizontale Führung von Schubkästen in Möbelkorpussen entwickelt wurden. Mit einer geschlossenen Nennlänge von exakt 500 mm stellen sie das gängigste Standardmaß im modernen Möbelbau dar. Diese Dimensionierung ist speziell auf Korpusse mit einer Außenbautiefe von 600 mm abgestimmt, wie sie in Einbauküchen, Werkstattmöbeln und tiefen Büroschränken dominieren. Bei Furnica erhalten Schreiner, Monteure und Heimwerker technische Beschläge, die maximale Stabilität mit hoher Laufruhe und langlebigen Auszugsmechanismen verbinden.

Bedeutung der Nennlänge 500 mm in der Korpusplanung

Die Wahl der Auszugslänge richtet sich in der Fachplanung nach der lichten Korpustiefe, also dem nutzbaren Innenraum des Schrankes. Bei Standard-Küchenzeilen mit 600 mm tiefen Arbeitsplatten liegt die lichte Korpustiefe nach Abzug von Frontaufbau, Rückwandversatz und Hinterlüftung meist zwischen 515 mm und 560 mm. Ein Schubladenauszug 500 mm nutzt diesen Raum bis auf wenige Zentimeter vollständig aus, ohne mit der Rückwand zu kollidieren.

Für eine fehlerfreie Montage gilt als handwerkliche Regel: Die lichte Innentiefe des Korpusses muss mindestens 3 mm bis 5 mm größer sein als die Nennlänge der Schiene. Für eine 500-mm-Führung ist folglich eine lichte Korpustiefe von mindestens 503 mm bis 505 mm zwingend erforderlich. Ein präzise eingepasster Vollauszug 500 mm stellt sicher, dass kein Stauraum verschenkt wird und die Hebelkräfte optimal in die Korpusseiten abgeleitet werden.

  • Küchenunterschränke: Perfekt dimensioniert für Töpfe, Geschirr, Vorräte und Besteckkästen in 60-cm-Korpussen.
  • Werkbänke und Werkstattwagen: Für tiefe Schubfächer, in denen Handwerkzeuge und Maschinen hintereinander gelagert werden.
  • Büromöbel und Rollcontainer: Zuverlässige Führung für tief angelegte Hängeregistraturen und Dokumentenablagen.
  • Schlafzimmerschränke und Kommoden: Großzügiger Stauraum für Textilien und Bettwäsche.

Führungstechnologien für 500 mm Schubkästen

Je nach Anforderung an Optik, Montageaufwand und Belastung kommen unterschiedliche Führungstypen zum Einsatz, die sich in Aufbau und Laufeigenschaften unterscheiden.

Kugelführungen (Teleskopschienen)

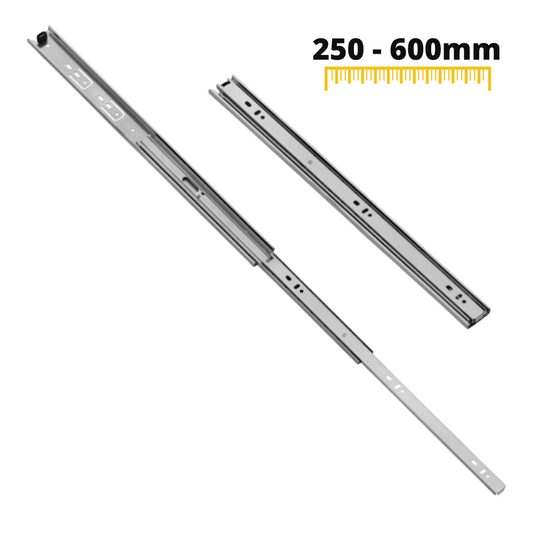

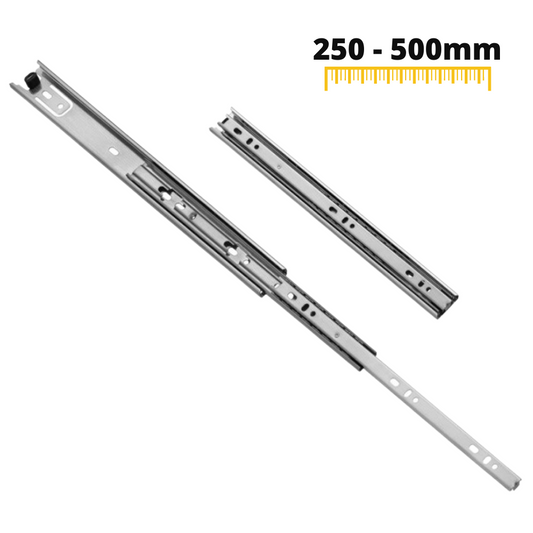

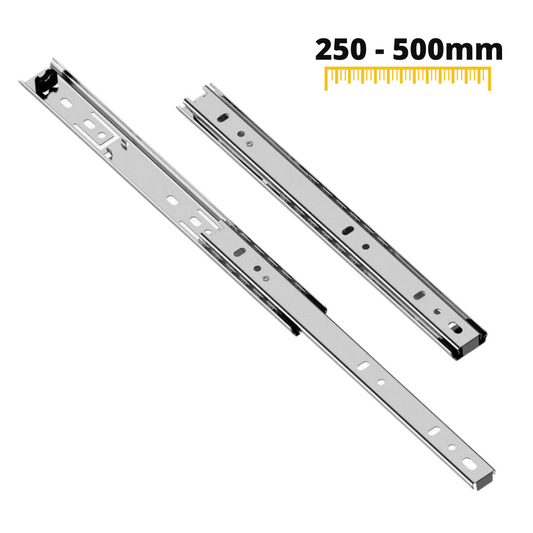

Kugelführungen bestehen aus ineinandergreifenden Kaltwalzprofilen aus verzinktem Stahl. Präzisionsstahlkugeln in robusten Kugelkäfigen garantieren eine spielfreie Führung und hohe Seitenstabilität. Als klassische Seitenmontage wird etwa die 1 Satz Kugelführung Schubladenschienen, H45 direkt an die Schrankinnenwand und die Zarge geschraubt. Das erforderliche seitliche Einbaumaß (die Einbauluft) beträgt bei Modellen wie H35, H45 oder H53 exakt 12,7 mm pro Seite. Für kompaktere Bauräume eignen sich Varianten wie die 1 Satz Kugelführung Schubladenschienen, H35 oder schmale Bauformen wie die 1 Satz Kugelführung Schubladenschienen, H30.

Unterflurführungen

Unterflur-Systeme werden unsichtbar unter dem Schubladenboden montiert. Sie arbeiten wie das Fahrwerk eines Hochgeschwindigkeitszuges: unsichtbar unter dem Aufbau verborgen, tragen sie hohe Lasten bei maximaler Laufruhe, ohne das seitliche Fugenbild durch sichtbare Beschlagteile zu unterbrechen. Bei Modellen wie den Soft-Close Unterflurführungen Schubladenschienen, Vollauszug 250mm - 600mm liegt die zulässige Materialstärke der Schubkastenseite bei maximal 16 mm. Einbauschubladen lassen sich über Rastkupplungen schnell und werkzeuglos ein- und aushängen.

Komplette Schubladensysteme mit Metallzargen

Wer auf den Bau eigener Holzzargen verzichten möchte, greift auf modulare Zargensysteme zurück. Das 1 Satz Soft-Close Schubladensystem, NIEDRIG, H: 68mm, Grau oder die mittelhohe Ausführung 1 Satz Soft-Close Schubladensystem, MITTEL, H: 142mm, Weiß liefern integrierte Führungsschienen samt pulverbeschichteten Metallseitenwänden und Dämpfung für 40 kg Traglast.

Auszugsarten: Vollauszug vs. Teilauszug

Die Auszugslänge bestimmt die Ergonomie im täglichen Gebrauch und definiert, wie weit sich das Schubfach aus dem Schrankkorpus herausziehen lässt.

  • Vollauszug (100 % Hub): Schubladenschienen Vollauszug bestehen aus drei Laufprofilen. Sie ermöglichen das vollständige Herausziehen der Schublade um die vollen 500 mm. Der gesamte Inhalt bis zur hintersten Kante liegt frei im Zugriff, was ein ergonomisches Arbeiten ohne Suchen ermöglicht.
  • Teilauszug (ca. 75 % Hub): Bei einem 500-mm-Teilauszug verbleiben rund 120 mm bis 150 mm des Schubkastens im Schrankkorpus. Dieser Aufbau genügt für einfache Kastenmöbel oder Anwendungen, bei denen ein vermindertes Kippmoment gefordert ist.

Komfort- und Schließmechanismen

Moderne Beschläge bieten technische Zusatzfunktionen, die den Bedienkomfort maßgeblich erhöhen.

Soft-Close Dämpfung und Selbsteinzug

Bei Modellen mit Schubladenschienen mit Dämpfung bremst ein integrierter Flüssigkeits- oder Gasdämpfer die Schwungenergie sanft ab. Auf den letzten 30 mm bis 50 mm greift eine Feder und zieht das Schubfach selbsttätig und flüsterleise in die Endlage ein. Exemplare wie die 1 Satz Soft-Close Kugelführung Schubladenschienen, H45 mit 45 kg Belastbarkeit verhindern zuverlässig ein Zuknallen der Möbelfronten.

Push-to-Open für griffloses Möbeldesign

Für minimalistische, grifflose Fronten werden Schubladenschienen Push to Open eingesetzt. Ein leichter Druck auf die Frontplatte entriegelt den Federmechanismus und wirft das Fach einige Zentimeter aus. Bei der Korpuskonstruktion muss zwingend ein Auslösespalt von ca. 2 mm bis 3 mm zwischen Korpusvorderkante und Frontblende berücksichtigt werden. Eine Kombination aus beidem stellt die 1 Satz Push-to-Open + Soft Close Kugelführung Schubladenschienen, H45 dar, die griffloses Antippen mit gedämpftem Selbsteinzug vereint.

Automatischer Selbsteinzug (Auto-Lock)

Die 1 Satz Auto-Lock Kugelführung Schubladenschienen, H45 zieht die Schublade mechanisch zu und hält sie sicher geschlossen, verzichtet dabei jedoch auf eine hydraulische Dämpfung – eine robuste Wahl für Werkstätten und Nutzfahrzeuge.

Traglastklassen und Profilhöhen

Die Belastbarkeit hängt direkt von der Profilhöhe und der Materialstärke ab (z. B. 1,0/1,0/1,2 mm bei H45-Profilen). Die Angaben beziehen sich auf dynamische Dauerbelastungen:

Montageanleitung und handwerkliche Maßregeln

Präzision bei der Schienenmontage verhindert ein Hakeln des Auszugs und sichert eine lange Lebensdauer der Lager.

  1. Bohrbild im System 32: Die Montageprofile sind auf das System 32 (Bohrabstand 32 mm) genormt. Dies gewährleistet die Passgenauigkeit bei Korpussen aus der industriellen Fertigung sowie bei individuellen Schreinerarbeiten.
  2. Schraubenauswahl: Bei Spanplatten oder MDF ohne Vorbohrung kommen Spanplattenschrauben mit Senkkopf (Ø 3,5 mm oder 4,0 mm, Länge ca. 16 mm) mit PZ- oder TX-Antrieb zum Einsatz. Bei vorgebohrten 5-mm-Lochreihen werden Euroschrauben (6,3 x 13 mm) verwendet. Schraubenköpfe müssen absolut bündig im Profil versenkt sein, damit die Kugelkäfige ungehindert gleiten können.
  3. Parallelität und Einbaubreite: Die Schienen müssen exakt horizontal und parallel montiert werden. Bei Kugelführungen muss die Schubkastenaußenbreite präzise um 25,4 mm schmaler als das lichte Korpusinnenmaß gebaut werden (12,7 mm Einbauluft je Seite).
  4. Justierung über Langlöcher: Zur Feinjustierung werden zunächst die horizontalen und vertikalen Langlöcher verschraubt. Nach der Ausrichtung des Spaltmaßes wird die Schiene endgültig über die Rundlöcher arretiert.

Verwandte Schienenlängen und Produktkategorien

Wenn Ihre lichte Korpustiefe vom Standard abweicht oder Sie Beschläge für andere Möbelprojekte suchen, finden Sie bei Furnica folgende Alternativen:

Häufig gestellte Fragen

Welche lichte Korpustiefe ist für Schubladenschienen 500 mm erforderlich?

Für eine 500-mm-Schiene benötigen Sie eine lichte Korpustiefe von mindestens 503 mm bis 505 mm. Die Nennlänge definiert das geschlossene Maß der Führung. Hinter dem Auszug müssen zwingend 3 mm bis 5 mm Freiraum zur Korpuswand verbleiben, damit die Mechanik nicht anstößt und Schließsysteme wie Soft-Close ungehindert arbeiten können.

Wie viel Einbauraum muss für seitliche Kugelführungen eingeplant werden?

Bei Standard-Kugelführungen mit Profilhöhen wie H35, H45 oder H53 beträgt die seitliche Einbauluft exakt 12,7 mm (1/2 Zoll) pro Seite. Die Außenbreite des fertigen Schubkastens muss somit genau 25,4 mm geringer sein als das lichte Innenmaß des Möbelkorpus. Abweichungen führen zum Klemmen oder erhöhtem Verschleiß der Kugelreihen.

Was unterscheidet H45- von H35- und H53-Schubladenschienen?

Das Kürzel bezeichnet die Bauhöhe des Schienenprofils in Millimetern. Eine H45-Schiene ist 45 mm hoch und trägt dynamisch meist 30 kg bis 45 kg, was sie zum Standard für Küchenauszüge macht. H35-Modelle sind kompakter für Lasten bis 25 kg, während H53-Schwerlastschienen Profile für Belastungen ab 60 kg bieten.

Wie wird ein Schubkasten mit montierter Kugelführung entnommen?

Ziehen Sie den Schubkasten vollständig bis zum Endanschlag heraus. An den inneren Schienenprofilen befindet sich links und rechts jeweils ein kleiner Kunststoff-Entriegelungshebel. Drücken Sie diese Hebel (meist einen nach oben, den anderen nach unten) und ziehen Sie das Schubfach geradlinig nach vorne aus dem Korpus heraus.

Welche Schrauben eignen sich zur Befestigung von 500-mm-Schienen?

Für Korpussysteme mit 5-mm-Reihenbohrung nach System 32 werden Euroschrauben im Format 6,3 x 13 mm verwendet. Bei unbehandelten oder ungelochten Spanplatten- und MDF-Wänden nutzen Sie Spanplattenschrauben mit Senkkopf (Ø 3,5 mm oder 4,0 mm, Länge 16 mm) mit PZ- oder TX-Antrieb, damit die Schraubenköpfe bündig im Profil versinken.
