Schubladenschienen 800 mm

Schubladenschienen 800 mm sind hochbelastbare, kugelgelagerte Teleskopauszüge für übertiefe Möbelkonstruktionen, Fahrzeugausbauten und industrielle Lagersysteme, die einen vollständigen Zugriff auf das gesamte Kastenvolumen ermöglichen. Wenn standardmäßige Möbelmaße nicht mehr ausreichen, gewährleisten diese stabilen Führungssysteme aus verzinktem Stahl einen sauberen, linearen Lauf auch bei sehr hohem Füllgewicht. Typische Schubladenschienen 80 cm kommen überall dort zum Einsatz, wo eine enorme Einbautiefe mit maximaler mechanischer Stabilität kombiniert werden muss.

Konstruktive Anforderungen an Korpustiefe und Hebelkräfte

Die Integration einer Führungsschiene für Schubladen mit einem Nennmaß von 800 mm setzt eine akkurate Korpusplanung voraus. Da sich die Längenangabe auf das vollständig geschlossene Schienenprofil bezieht, muss die Konstruktion zwingend einen gewissen Puffer aufweisen.

Erforderliche Einbautiefe im Möbelkorpus

Für eine einwandfreie Funktion darf die lichte Korpustiefe – also das freie Maß von der Vorderkante bis zur Innenkante der Rückwand – keinesfalls exakt 800 mm betragen. In der fachgerechten Montage wird ein Sicherheitszuschlag von 3 mm bis 5 mm hinzugerechnet. Das lichte Innenmaß des Korpus muss demnach mindestens 803 mm bis 805 mm betragen. Ohne diesen Einbauspielraum stößt die Teleskopschiene an der Rückwand an, sodass die Schubladenblende nicht bündig mit der Korpusvorderkante abschließen kann.

Physikalische Hebelwirkung und Lastverteilung

Wird ein beladener Auszug mit 800 mm Hub komplett herausgezogen, wirkt das System im übertragenen Sinne wie ein langer Auslegerkran: Die wirkenden Hebelkräfte multiplizieren sich mit zunehmendem Auszugsweg und belasten die hinteren Montagepunkte überproportional. Um Verwindungen oder ein Verkanten im Kugelkäfig zu vermeiden, kommen bei dieser Baulänge Profile mit verstärkter Materialstärke zum Einsatz. Ein gängiger 136 kg Vollauszug verteilt das Gewicht über gehärtete Stahlkugeln, die in präzise geformten Laufbahnen geführt werden. Schreiner und Fahrzeugbauer sollten daher stets darauf achten, dass die Korpuswände eine ausreichende Plattenstärke aufweisen, um die auftretenden Auszugskräfte sicher aufzunehmen.

Varianten und mechanische Ausstattungsmerkmale

Je nach Einsatzumfeld stehen unterschiedliche Ausführungen der Auszugsschienen zur Verfügung. Während klassische Wohnmöbel primär auf Leichtlauf ausgelegt sind, verlangen mobile Anwendungen oder Werkstattmöbel oft nach spezifischen Verriegelungsmechanismen.

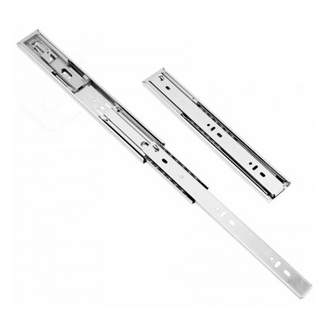

Vollauszug für uneingeschränkte Zugänglichkeit

Bei einer Korpustiefe von 80 cm wäre ein Teilauszug technisch unwirtschaftlich, da etwa 20 cm des Schubkastens im Schrankinneren verborgen blieben. Daher sind Auszüge dieser Kategorie als Schubladenschienen Vollauszug ausgeführt. Das bedeutet, dass der Auszugsweg exakt der Nennlänge von 800 mm entspricht. Der Anwender erreicht selbst schweres Staugut an der Rückwand der Schublade mühelos von oben, ohne Werkzeuge oder Behälter blind ertasten zu müssen.

Verriegelungssysteme: Lock-in und Lock-out

Für bewegliche Konstruktionen wie Werkstattwagen oder Campingausbauten sind Modelle mit manueller Arretierung unerlässlich. Sie verfügen über eine frontseitige Entriegelungswippe mit doppelter Sicherungsfunktion:

• Lock-in (Verriegelung im geschlossenen Zustand): Verhindert das unkontrollierte Aufgleiten des Schubkastens bei Erschütterungen, Kurvenfahrten oder leichten Schräglagen.
• Lock-out (Arretierung im ausgefahrenen Zustand): Fixiert das Tablar oder die Schublade im voll ausgezogenen Zustand. Dies schützt vor ungewolltem Zurückrollen beim Beladen oder beim Arbeiten auf einer ausgezogenen Arbeitsplatte.

Vergleich gängiger Bewegungssysteme

Im Möbelbau existieren unterschiedliche mechanische Ansätze für das Schließen und Öffnen, die sich funktionell grundlegend unterscheiden:

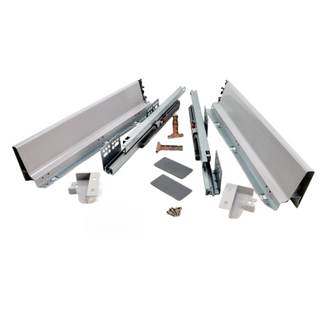

• Dämpfungssysteme: Schubladenschienen mit Dämpfung bremsen den Schubkasten auf den letzten Zentimetern hydraulisch ab und ziehen ihn kontrolliert ein.

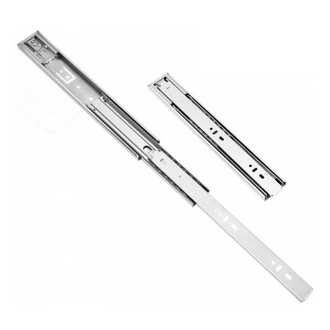

• Griffloses Öffnen: Bei Schubladenschienen Push-to-Open genügt ein Antippen der Front, um den Ausstoßmechanismus zu aktivieren.

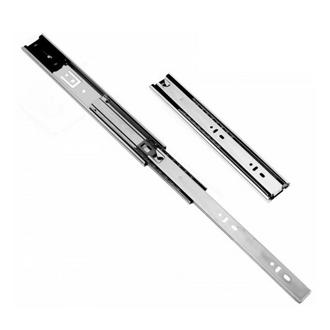

• Selbsteinzug: Klassische Schubladenschienen mit Selbsteinzug ziehen die Schublade über eine Feder mechanisch zu, verfügen jedoch nicht über die sanfte Dämpfwirkung eines Soft-Close-Systems.

Einsatzbereiche von 800-mm-Auszugsschienen

Übertiefe Führungsschienen decken Spezialanwendungen ab, bei denen standardmäßige Küchenbeschläge an ihre Grenzen stoßen.

Heckauszüge im Fahrzeug- und Camper-Ausbau

Im Kofferraum von Transportern, Geländewagen und Campern ist der Schubladenauszug 800 mm der Standard für maßgefertigte Heckgaragen. Hierauf montierte Schwerlasttablare nehmen schwere Euroboxen, Werkzeugkisten oder Kühlaggregate auf. Für diesen Einsatzzweck sind verriegelbare Modelle obligatorisch.

Industrie, Werkstatt und Maschinenbau

In professionellen Werkbänken, Maschinenschränken oder Prüfständen lagern schwere Maschinenteile, Fräswerkzeuge oder Akku-Geräte. Hier beweisen Schubladenschienen Schwerlast ihre enorme Verwindungssteifigkeit unter dauerhafter Beanspruchung.

Übertiefe Kücheninseln und Wirtschaftsräume

Moderne Küchenplanungen mit freistehenden Inseln bieten oft mehr als die herkömmlichen 60 cm Tiefe. Mit Schienen in 800 mm Länge lässt sich das rückwärtige Volumen von Unterschränken vollständig nutzen, um großformatiges Kochgeschirr oder Küchengeräte übersichtlich zu verstauen.

Montagehinweise und Spaltmaße

Eine reibungslose Funktion übertiefer Auszüge verlangt höchste Genauigkeit beim Korpusbau und bei der Montage. Schon geringste Winkelfehler addieren sich auf 800 mm Länge spürbar.

Seitlicher Einbauraum

Kugelführungen benötigen einen exakt definierten seitlichen Zwischenraum zwischen Schubkasten und Korpuswand:

• Für Standard-Schwerlastschienen (z. B. 53 mm Profilhöhe) beträgt der Einbauraum in der Regel 12,7 mm pro Seite.
• Für extreme Hochlastprofile (z. B. 76 mm Profilhöhe) liegt das benötigte Spaltmaß üblicherweise bei 19,1 mm pro Seite.

Der Korpus muss zwingend rechtwinklig und parallel montiert sein. Verengt sich der Korpus nach hinten auch nur um wenige Millimeter, klemmt das Schienenpaket beim Einschieben.

Befestigung und Schraubenwahl

Die Trägerprofile weisen montagefreundliche Lochreihen auf, die teilweise mit dem System 32 kompatibel sind. Für Holzkorpusse werden meist 4-mm-Spanplattenschrauben verwendet. Es ist strikt darauf zu achten, dass Schraubenköpfe vollständig im Profil versinken. Vorstehende Köpfe können mit den inneren Kugelkäfigen kollidieren und die Zinkbeschichtung oder die Laufkugeln dauerhaft beschädigen.

Konkrete Produktausführungen im Sortiment

Für unterschiedliche Lastanforderungen und Bausituationen stehen folgende Schienensysteme zur Auswahl:

• 1 Satz Kugelführung Schubladenschienen, H53: Solider Vollauszug aus verzinktem Stahl mit 53 mm Bauhöhe und einer Tragkraft von 136 kg. Ideal für stationäre Möbel, Lagerschränke und übertiefe Küchenunterschränke ohne Verriegelungsbedarf.
• 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H53: Ausgestattet mit frontseitiger Lock-in- und Lock-out-Arretierung bei 53 mm Bauhöhe. Die bewährte Lösung für Reisemobile, Heckauszüge und Servicefahrzeuge.
• 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H76: Das Hochleistungsprofil mit 76 mm Bauhöhe aus massivem Stahl für höchste Belastungen im industriellen Umfeld und schweren Fahrzeugausbau.
