Klappenbeschläge

Klappenbeschläge sind funktionale Führungssysteme und Hebevorrichtungen im modernen Möbelbau, die das ergonomische Öffnen, Halten sowie kontrollierte Schließen horizontal ausgerichteter Möbelfronten gewährleisten. Wenn Sie einen robusten Klappenbeschlag für schwere Klappen oder präzise Möbelbeschläge für filigrane Oberschränke suchen, bildet die passende Mechanik das Herzstück langlebiger Korpusmöbel. Im Unterschied zu Standardtüren wirken Klappensysteme direkt gegen oder mit der Schwerkraft. Die technische Abstimmung zwischen Korpushöhe, Frontgewicht und Montagegeometrie verhindert zuverlässig das Absacken von Frontblenden, schützt Korpusverbindungen vor dynamischen Hebelkräften und garantiert ein sanftes Laufverhalten in Werkstatt, Büro, Wohnbereich und Einbauküche.

Funktionsprinzipien und Systemarten moderner Klappenbeschläge

Die Wahl der geeigneten Beschlagtechnik richtet sich nach dem Einsatzzweck, der Klappengröße und dem gewünschten Bewegungsablauf. Mechanische Kraftspeicher, pneumatische Zylinder und Haltestützen bieten jeweils spezifische Vorteile für das Möbelhandwerk und den anspruchsvollen Innenausbau.

Gasdruckfedern und pneumatische Dämpfer

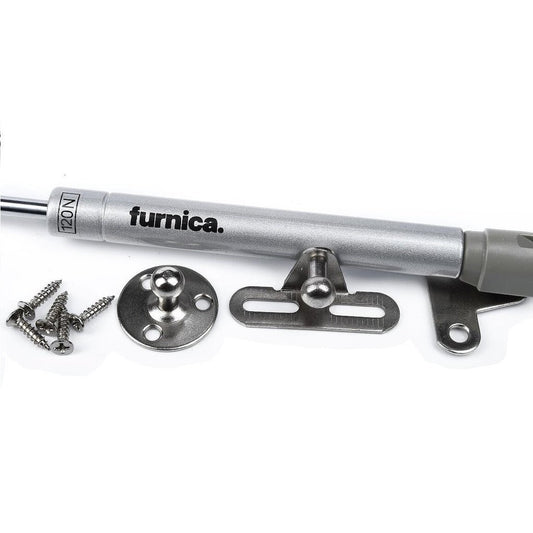

Pneumatische Gasdruckdämpfer zählen zu den am weitesten verbreiteten Lösungen für nach oben öffnende Fronten. In einem geschlossenen Zylinder sorgt komprimierter Stickstoff für eine definierte Ausfahrkraft, die die Möbelfront beim Anheben aktiv unterstützt. Die Druckkraft wird standardmäßig in Newton (N) bemessen. Für leichte Abdeckungen eignen sich Modelle wie der Gasdruckdämpfer Silber 250mm - 30N oder der Gasdruckdämpfer Silber 250mm - 50N. Mittlere Fronten werden zuverlässig mit Varianten wie dem Gasdruckdämpfer Silber 250mm - 80N, Gasdruckdämpfer Silber 250mm - 100N oder Gasdruckdämpfer Silber 250mm - 120N angesteuert.

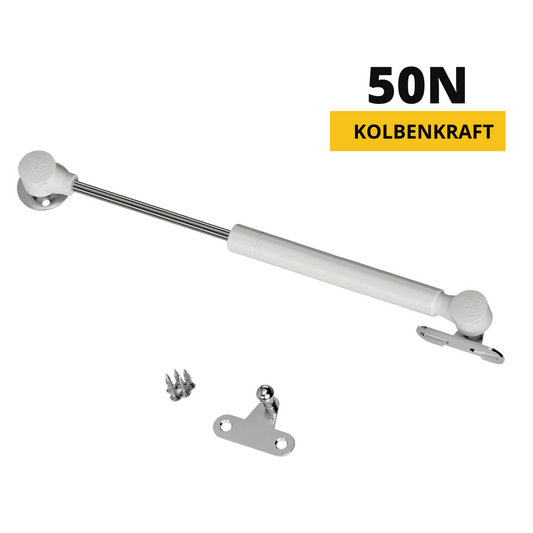

Für anspruchsvolle Aufgabenstellungen in der Werkstatt oder bei großformatigen Möbelfronten kommt ein Klappenbeschlag Gasdruckfeder Schwerlast zum Tragen. Hier bieten Ausführungen wie der Gasdruckdämpfer Silber 250mm - 150N, der Gasdruckdämpfer Silber 250mm - 180N oder der extrem belastbare Gasdruckdämpfer Silber 250mm - 200N die notwendige Tragkraft. Gasdruckzylinder besitzen meist eine Gesamtlänge von 269 mm bei einem Lochabstand von 247 mm. Farbvarianten wie klassische Gasdruckdämpfer Silber oder dezente weiße Modelle fügen sich sauber in das Korpusschema ein.

Mechanische Kraftspeicher und Liftbeschläge

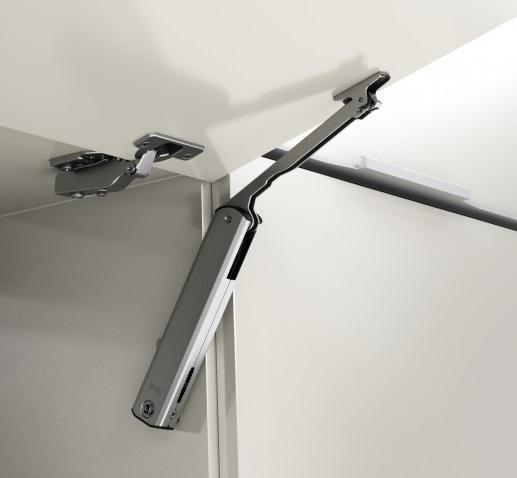

Integrierte Kraftspeichersysteme wie der FURNICA HK-XS Kraftspeicher LF 500-1500 - Leicht/Mittel/Stark aus Metall und robustem Kunststoff stellen eine hochpräzise Alternative zu klassischen Einzellösungen dar und dienen oft als passgenaue Alternative zu gängigen Systemen wie Blum Klappenbeschlägen. Bei Korpushöhen von 240 mm bis 600 mm und Korpusbreiten bis zu 1800 mm erlaubt das System je nach Federpaket die Abdeckung von Leistungsfaktoren von 500 bis 1500 LF sowie in Hochleistungsvarianten von 960 bis 2350 LF. Auf bis zu 40 Tausend Zyklen ausgelegte Mechanismen ermöglichen einen stufenlosen Stopp, sodass die Front in jedem gewünschten Öffnungswinkel stabil stehen bleibt.

Klappenhalter und Bremsstützen für nach unten öffnende Fronten

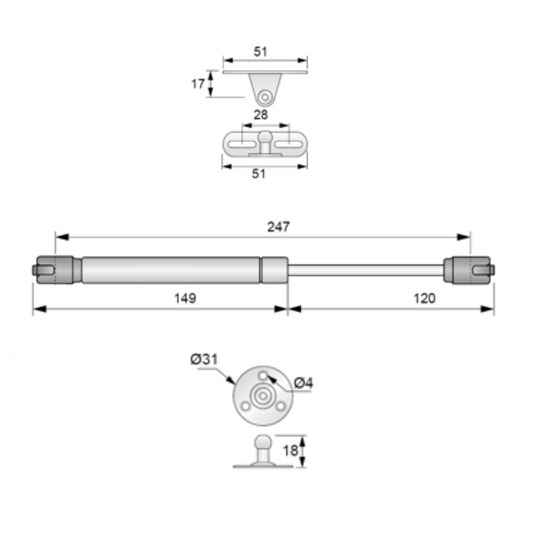

Öffnet sich ein Möbelfach nach unten – wie bei Barfächern oder Hifi-Sideboards –, wirkt die Gravitation als beschleunigende Kraft. Hier verhindert eine Klappenstütze für schwere Klappen das ungebremste Herabfallen der Front. Mechanische Zugstützen wie der Klappenhalter, Silber, 250mm - 60N - 6kg, der Klappenhalter, Silber, 250mm - 80N - 8kg oder der Klappenhalter, Silber, 250mm - 100N - 10kg halten die Klappe zuverlässig und sichern eine waagerechte Ausrichtung bei 90° Öffnungswinkel. Sie weisen eine Gesamtlänge von 270 mm sowie einen Montage-Lochabstand von 250 mm auf.

Kriterien zur Auswahl: Klappenbeschläge für schwere Lasten

Um die Langlebigkeit der Scharniere und Befestigungspunkte sicherzustellen, müssen die Beschläge exakt auf die Dimensionen des Möbels abgestimmt werden. Eine fachgerechte Auslegung berücksichtigt folgende Kernfaktoren:

• Frontgewicht und Hebelarm: Das Gesamtgewicht der Klappe (Materialstärke der Spanplatte oder des Massivholzes zuzüglich des Gewichts angebrachter Beschlagteile) bestimmt das Drehmoment am Drehpunkt.
• Korpushöhe und Schwenkbereich: Größere Fronthöhen verlagern den Schwerpunkt weiter nach außen. Bei einem Hochklappbeschlag Schwerlast müssen die Montageplatten entsprechend weiter von der Kante versetzt werden, um die Hebelwirkung optimal zu nutzen.
• Federkraft in Newton (N): Ein unterdimensionierter Beschlag führt zum selbsttätigen Zufallen der Front, während ein überdimensionierter Beschlag das Schließen erschwert und dauerhafte Spannungen auf die Befestigungsschrauben überträgt.
• Anschlagart und Scharnierauswahl: Reine Gasdruckfedern und Klappenhalter führen die Klappe nicht eigenständig. Sie erfordern robuste Scharniere, wie aufliegende Topfbänder oder spezialisierte Klappenscharniere.

Montagegeometrie und technische Installation

Die Montage von Klappensystemen erfordert handwerkliche Genauigkeit. Eine Gasdruckfeder agiert an der Korpuswand wie eine elastische Sehne im menschlichen Gelenk, deren Hebelpunkt exakt sitzen muss, um die aufkommenden Zug- und Druckkräfte harmonisch abzuleiten.

1. Bohrbilder festlegen: Viele Montageplatten nutzen das standardisierte System 32 mit 32 mm Lochabstand und 5 mm Systembohrungen, was das Einmessen an der Korpusinnenseite erleichtert.
2. Anschlagpunkte der Kugelzapfen setzen: Bei Standard-Gasdruckzylindern von 250 mm Nennlänge liegen die Bohrpunkte an Korpusseite und Frontklappe meist in einem Abstandsbereich von 240 mm bis 260 mm. Abweichungen von wenigen Millimetern verändern den resultierenden Öffnungswinkel sowie die Endlagenverriegelung merklich.
3. Scharnieranbindung sicherstellen: Bei nach oben öffnenden Klappen mit Gasdruckfeder müssen klassische Möbelscharniere mit 35 mm Topfbohrung am Oberboden montiert werden. Für aufliegende Klappen eignen sich auch kompakte Bauteile wie das Hubscharnier Links+Rechts aus nickelbeschichtetem Stahl, das einen Öffnungswinkel von 75° bei einer Arbeitskraft von 140 N bietet und für Klappengewichte bis 2,5 kg ausgelegt ist.
4. Schraubenverankerung wählen: Verwenden Sie zur Verschraubung der Montageplatten stets passende Holz- oder Euroschrauben mit PZ- oder TX-Antrieb, um ein Ausreißen der Schraubenköpfe im Holzwerkstoff unter Dauerlast zu verhindern.

Typische Anwendungsbereiche im modernen Innenausbau

Moderne Klappenbeschläge Schwerlast schaffen freie Bewegungsräume, da nach oben öffnende Fronten nicht in den Raum hineinragen. Dies verhindert wirkungsvoll das Anstoßen des Kopfes im Bereich der Arbeitsplatte von Küchenoberschränken. Im Wohnbereich ermöglichen nach unten öffnende Klappenhalter das formschöne Verdecken von Multimediageräten in Sideboards und Lowboards. Bei deckenhohen Schränken erlauben Schwerlast-Klappenhalter den schnellen und sicheren Zugriff auf selten genutzten Stauraum auf oberster Ebene.
