Schubladenschienen 45 mm

Schubladenschienen 45 mm sind präzisionsgefertigte Teleskop-Kugelführungen mit einer genormten Profilhöhe von 45 mm (H45), die im modernen Korpusbau als verlässlicher Industriestandard für hochbelastbare Schubkästen gelten. Ob kompakte Nachttischschublade oder raumgreifende Schwerlastauszüge wie Schubladenschienen 700 mm: Das H45-Profil stellt eine exakte seitliche Führung bereit, die selbst bei voller Beladung ein Verwinden der Auszugselemente verhindert. Durch ihre universelle Bauform fungiert die H45-Kugelführung als robustes Rückgrat moderner Kastenmöbel, das tonnenschwere Alltagszyklen unauffällig im Hintergrund abfedert.

Konstruktionsmerkmale und exakte Einbaumaße der H45-Kugelführung

Die millimetergenaue Abstimmung zwischen Möbelkorpus und Schubkasten ist für die einwandfreie Funktion einer seitlich montierten Auszugsschiene grundlegend. Das Profil einer 45 mm hohen Kugelführung weist eine Einbaubreite von exakt 12,5 mm pro Seite auf. Für den handwerklichen Korpusbau bedeutet dies eine verbindliche Differenz: Die lichte Korpusinnenbreite muss exakt 25 mm größer sein als die tatsächliche Außenbreite des gefertigten Schubkastens. Wird dieses Spaltmaß unterschritten oder überschritten, laufen die innenliegenden Stahlkugeln unter seitlicher Spannung oder verkanten im Käfig, was zu erhöhtem Abrieb und blockierenden Mechanismen führt.

Hinsichtlich des Materials setzt Furnica auf verzinkten Stahl mit Materialstärken von 1,0 / 1,0 / 1,2 mm über die drei ineinandergleitenden Profile. Diese dreiteilige Teleskopbauweise garantiert, dass als Schubladenschienen Vollauszug ausgelegte Systeme einen 100-prozentigen Zugriff auf das Schubkasteninnere gewähren. Bei der Schienenlänge orientiert sich die Auswahl an der Korpustiefe: Das Spektrum reicht von kurzen Ausführungen über gängige Küchenmaße wie Schubladenschienen 500 mm bis hin zu langen Varianten für tiefe Korpussysteme.

Funktionsvarianten für unterschiedliche Bedienkonzepte

Der geräumige Querschnitt der 45 mm Bauhöhe erlaubt die Integration langlebiger Steuerungs- und Dämpfungsmechanismen direkt im Stahlprofil. Je nach architektonischem Anspruch und Nutzerschnittstelle stehen verschiedene technische Varianten zur Verfügung:

Dämpfungssysteme (Soft-Close)

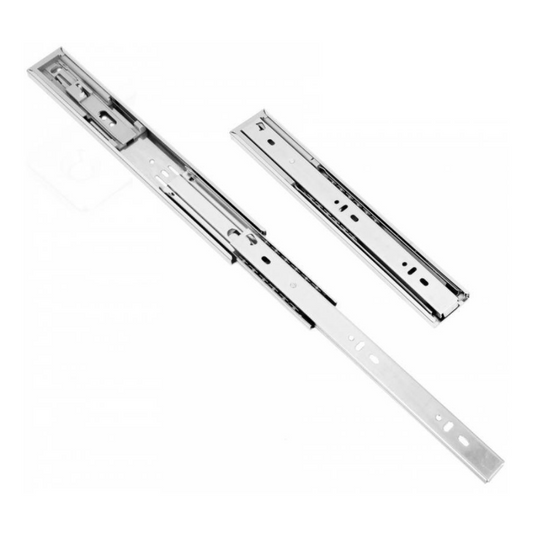

Moderne Wohn- und Küchenbereiche verlangen nach geräuscharmer Beschlagtechnik. Die 1 Satz Soft-Close Kugelführung Schubladenschienen, H45 nutzt integrierte Öldruckdämpfer in Kombination mit einer robusten Zugfeder. Auf den letzten Zentimetern des Schließwegs wird der Schubkasten sanft abgebremst und selbsttätig in die Endposition eingezogen. Als Schubladenschienen mit Dämpfung schützen sie Möbelfronten sowie den Korpus vor Erschütterungen.

Grifflose Öffnungssysteme (Push-to-Open)

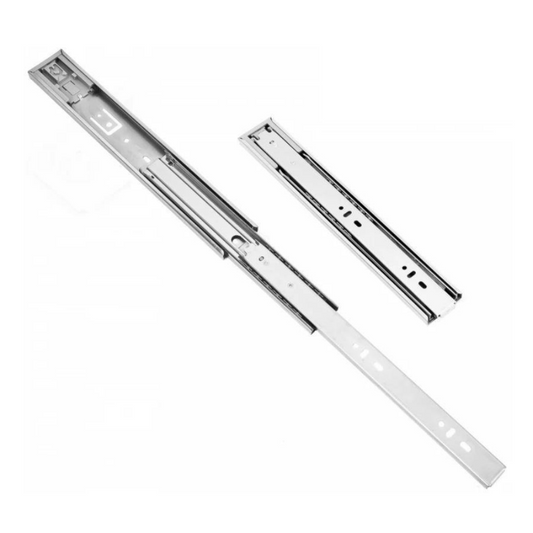

Für puristische Fronten ohne Möbelgriffe bietet die 1 Satz Push-to-Open Kugelführung Schubladenschienen, H45 eine rein mechanische Tip-On-Lösung. Durch leichten Druck auf die Möbelfront löst der interne Schnappmechanismus aus und stößt den Kasten auf. Für den reibungslosen Betrieb muss bei der Montage zwingend eine Auslösefuge von ca. 2 mm bis 3 mm zwischen Frontblende und Korpusvorderkante eingeplant werden. Weitere Varianten finden sich unter Schubladenschienen Push to Open.

Hybridsysteme: Push-to-Open kombiniert mit Soft-Close

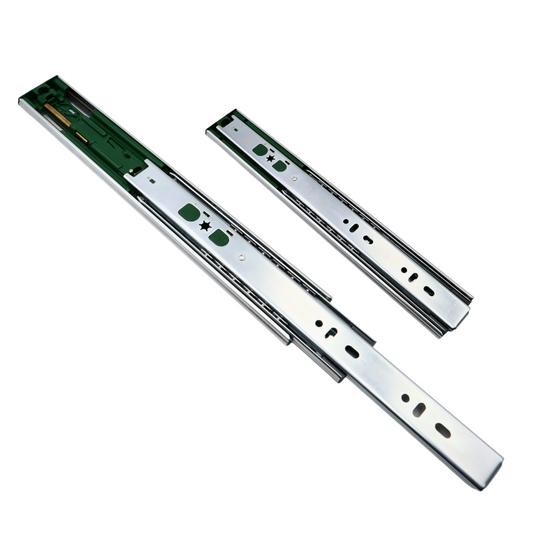

Maximale Funktionalität vereint die 1 Satz Push-to-Open + Soft Close Kugelführung Schubladenschienen, H45. Diese Schienenarchitektur meistert den Zielkonflikt aus schwungvoller Öffnung per Druck und abgebremstem, leisem Einzug beim Schließen. Das Modell wird im 2er-Set inklusive 12 Schrauben geliefert und ist für eine dynamische Traglast von bis zu 30 kg ausgelegt.

Mechanischer Selbsteinzug und Gummibremse

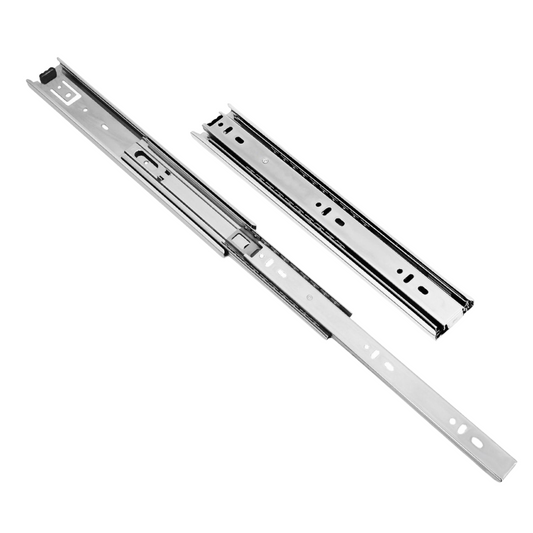

Für Arbeitsbereiche, Werkstätten und Büromöbel, in denen ein festes Arretieren gefragt ist, eignen sich Schubladenschienen mit Selbsteinzug wie die 1 Satz Auto-Lock Kugelführung Schubladenschienen, H45 oder Standardmodelle mit Gummibremse wie die 1 Satz Kugelführung Schubladenschienen, H45. Beide Varianten bieten eine hohe Belastbarkeit von 45 kg und verhindern zuverlässig ein unbeabsichtigtes Aufrollen der Lade.

Traglasten, Einsatzbereiche und Kompatibilität

Mit einer Nennbelastbarkeit von regulär 45 kg pro Paar (30 kg bei Hybridmodellen) bedienen 45-mm-Schienen ein breites Spektrum im Möbel- und Innenausbau:

• Küchen- und Vorratsschränke: Zuverlässige Führung von schweren Töpfen, Geschirrstapeln und Vorräten bei hoher Betätigungsfrequenz.
• Büro- und Archivmöbel: Hohe Seitenstabilität bei breiten Auszügen und voller Aktenbeladung.
• Werkstatt- und Nutzkörpusse: Robuste Stahlblechprofile widerstehen Vibrationen und Verwindungen im täglichen Werkstatteinsatz.
• Modernisierung und Ersatz: Dank des Standard-Spaltmaßes von 12,5 mm eignen sich H45-Schienen hervorragend als langlebige Alternative zu einfachen Schubladenschienen Rollenführung oder als passgenauer Ersatz für verschlissene Führungen in Schränken etablierter Möbelhäuser (z. B. als Ersatz für Ikea Schubladenschienen mit entsprechender Seitenluft) sowie als Alternative zu Produkten aus dem Baumarkt (passend für Schrankkorpusse mit OBI Schubladenschienen-Bohrmaßen).

Für Anforderungen, die weit über das Standardmaß hinausgehen, wie z. B. Maschinenauszüge ab 80 kg, führen wir spezialisierte Schubladenschienen Schwerlast im Sortiment.

Montageanleitung und Befestigungstechnik im System 32

Die Montage der 45-mm-Kugelauszüge erfolgt rationell und werkzeuggerecht in wenigen strukturierten Arbeitsschritten:

1. Profile trennen: Ziehen Sie die Schiene vollständig auseinander. An der Innenseite der Mittelschiene wird ein elastischer Rasthebel aus Kunststoff sichtbar. Drücken Sie diesen Hebel herunter, um die innere Schubkastenschiene vollständig von der Korpusschiene zu entkoppeln.
2. Korpusschiene montieren: Befestigen Sie das äußere Schienenprofil an der Korpusinnenwand. Die Lochstanzungen sind exakt auf das europäische 32-mm-Bohrraster (System 32) ausgelegt. Bei vorgebohrten 5-mm-Lochreihen verwenden Sie Euroschrauben (6,3 x 13 mm). Bei ungebohrten Seitenwänden empfehlen sich Spanplattenschrauben mit 3,5 mm bis 4,0 mm Durchmesser. Nutzen Sie zunächst die Langlöcher, um die Schiene horizontal per Wasserwaage auszurichten.
3. Schubkastenschiene befestigen: Schrauben Sie das innere Profil bündig an die Schubkastenseitenwand. Achten Sie zwingend darauf, dass die Schraubenköpfe vollständig im Blech versenkt sind (PZ2-Senkkopfschrauben), damit der Kugelkäfig beim Einschieben nicht an hervorstehenden Schraubenköpfen hängenbleibt.
4. Einsetzen und Verriegeln: Führen Sie die Schublade parallel in die Korpusschienen ein und schieben Sie diese gleichmäßig nach hinten, bis der Trennhebel mit einem deutlichen Klicken einrastet.

Verwandte Maße und Führungssysteme

Sollten Ihre Korpusabmessungen oder Schrankkonstruktionen andere Bautiefen oder Beschlaghöhen erfordern, finden Sie in unserem Sortiment die passenden Alternativen:

• Schubladenschienen 300 mm – Kompakte Vollauszüge für schmale Nachtschränke, Flurmöbel und geringe Korpustiefen.
• Schubladenschienen 400 mm – Gängige Auszugslänge für Schreibtischcontainer und Badmöbel.
• Schubladenschienen 450 mm – Das Standardmaß für viele moderne Wohn- und Kommodenprogramme.
• Schubladenschienen 600 mm – Optimale Vollauszüge für tiefe Küchenzeilen und Vorratskorpusse.
• Schubladenschienen 17 mm – Flache Nuten-Kugelführungen für leichte Schubkästen in Massivholz- oder Fräsnuten.
• Schubladenschienen 27 mm – Schmale Kugelführungen für geringe seitliche Belastungen im leichten Innenausbau.
• Schubladenschienen 53 mm – Verstärkte Schwerlastschienen für Werkstattwagen und Industrieanwendungen.
• Unterflurführungen Schubladenschienen – Verdeckt unter dem Schubkastenboden montierte Führungssysteme für anspruchsvolles Möbeldesign.
