Schubladenschienen 270mm

Schubladenschienen 270mm sind hochpräzise mechanische Führungssysteme aus langlebigem Stahl, die speziell für Schrankkorpusse mit geringer lichter Innentiefe von mindestens 273 mm bis 280 mm entwickelt wurden. In der Möbelkonstruktion ermöglicht diese kompakte Sonderlänge eine effiziente Raumnutzung dort, wo Standardauszüge schlicht zu tief ausfallen. Hochwertige Schubladenschienen mit Dämpfung gewährleisten dabei selbst bei kurzen Laufwegen ein flüsterleises Schließen ohne störende Geräusche. Ob als klassische Kugelführung, verdecktes Unterflursystem oder komplettes Metallzargensystem: Die Wahl der passenden Schubladenführungsschiene bestimmt maßgeblich die Belastbarkeit, Laufkultur und Lebensdauer Ihrer Auszüge in Werkstatt, Bad oder Küche.

Räumliche Einsatzbereiche und Maßvorgaben für das Nennmaß 270 mm

Die Schienenlänge von 270 mm löst konstruktive Herausforderungen in beengten Raumsituationen. Häufig lassen Leitungen, Rohre oder architektonische Nischen keine tiefen Schränke zu. Beim Möbelbau ist die Abstimmung zwischen der Nenngröße der Führung und der lichten Korpustiefe essenziell. Fachgerecht konstruierte Möbelkorpusse kalkulieren hinter dem Beschlag einen Mindestabstand von 3 mm bis 5 mm ein, damit der Auszug hinten nicht anstößt oder an der Korpusrückwand verkantet.

Zu den typischen Einsatzbereichen für kompakte Schubladenschienen in dieser Nennlänge gehören:

• Badezimmermöbel: In Waschtischunterschränken erfordern Siphons und Abwasserrohre oft U-förmige Aussparungen oder verkürzte Schübe. 270-mm-Schienen nutzen den seitlichen Raum neben den Sanitärinstallationen optimal aus.
• Bürocontainer und Schreibtische: Für schmale Schubfächer, Stiftablagen oder Tastaturauszüge bieten kurze Führungen eine formstabile Lösung mit hoher Tragfähigkeit.
• Kompakte Küchenzeilen: Bei stark verkürzten Schrankelementen, Ecklösungen oder Oberschränken realisieren diese Beschläge praktische Stauräume auf engstem Raum.
• Flur- und Garderobenmöbel: Schmale Schuhschränke oder Konsolen mit geringer Bautiefe profitieren von der passgenauen Tiefenausnutzung.

Führungstypen im Vergleich: Unterflur, Kugel- und Rollenführung

Für den Bau oder die Modernisierung von Schubkästen stehen grundlegend verschiedene Führungskonzepte zur Auswahl, die sich in Montageart, Optik und Justierbarkeit unterscheiden.

Unterflurführungen für verdeckten Einbau

Wenn das Beschlagbild im geöffneten Zustand unsichtbar bleiben soll, sind Unterflurführungen Schubladenschienen die erste Wahl für anspruchsvolle Tischlerarbeiten. Hierbei wird die Schienentechnik direkt unter dem Schubladenboden verschraubt. Dies schützt die innenliegenden Wälzkörper vor Schmutz und Staub. Modelle wie die Soft-Close Unterflurführungen Schubladenschienen, Vollauszug 250mm - 600mm aus verzinktem Stahl bieten eine Tragkraft von bis zu 35 kg. Sie sind für Schubladenseitenwände mit einer maximalen Materialstärke von 16 mm ausgelegt und punkten mit integrierten Rastkupplungen zur präzisen Frontjustierung.

Kugelführungen und seitliche Montage

Klassische Kugel-Schubladenschienen werden seitlich an die Schubkastenwange und die Korpusinnenwand montiert. Bei Standard-Kugelführungen wird dafür pro Seite meist ein exakter Spalt von 12,7 mm benötigt. Eine schlanke Alternative stellen schmale Profilführungen wie Schubladenschienen 27 mm oder Schubladenschienen 17 mm dar, die oft direkt in eingefräste Nuten der Schubladenseite eingreifen und dadurch wertvollen Innenraum einsparen.

Rollenführungen als Basisausstattung

Für einfache Funktionsmöbel oder Werkstattschränke stellen klassische Schubladenschienen Rollenführung eine wartungsarme Variante dar. Diese Teilauszüge laufen über Kunststoffrollen und bieten eine solide Grundfunktion für preissensible Anwendungen.

Auszugsarten und Dämpfungstechnologien

Die Bedienung einer Schublade hängt entscheidend davon ab, welcher Auszugsweg und welche Schließmechanik gewählt wird. Hier existieren technisch klare Unterscheidungen:

Vollauszug vs. Teilauszug

Ein Teilauszug verbleibt beim Öffnen zu etwa 20 % bis 25 % im Schrankkorpus. Bei einer Nennlänge von 270 mm bedeutet dies einen verdeckten Bereich von 50 mm bis 60 mm am hinteren Kastenende. Um vollen, ungehinderten Zugriff auf den gesamten Schubkasteninhalt zu gewährleisten, empfiehlt sich stets ein System aus der Kategorie Schubladenschienen Vollauszug. Über mehrteilige Teleskopprofilarme fährt der Schubkasten zu 100 % aus dem Korpus heraus.

Soft-Close vs. Push-to-Open

Die beiden Schließsysteme basieren auf gegensätzlichen Funktionsprinzipien:

• Soft-Close (Integrierte Dämpfung): Ein hydraulischer Zylinder fängt die Schwungkraft ab. Kurz vor dem Schließen übernimmt ein gefederter Mitnehmer die Führung und zieht das Schubfach sanft und lautlos in den Korpus ein. Auch Schubladenschienen mit Selbsteinzug verhindern zuverlässig ein Zurückfedern der Schublade.
• Push-to-Open (Tip-On): Für grifflose Fronten im modernen Möbeldesign sind Schubladenschienen push to open ideal. Ein leichter Druck auf die Frontplatte löst eine Federmechanik aus, die das Schubfach einige Zentimeter nach vorne ausstößt.

Komplette Schubladensysteme im Maß 270 mm

Anstelle des aufwendigen Baus von Massivholz- oder Sperrholzkästen greifen Handwerker gern auf fertige Zargensysteme zurück. Bei diesen Systemen bilden die Metallseitenwände, die Schienenführung und die Rückwandhalter eine abgestimmte Einheit. Das spart erhebliche Montagezeit. Furnica bietet hierfür spezialisierte Lösungen aus Stahl mit 40 kg Tragkraft in verschiedenen Bauhöhen und Farbvarianten:

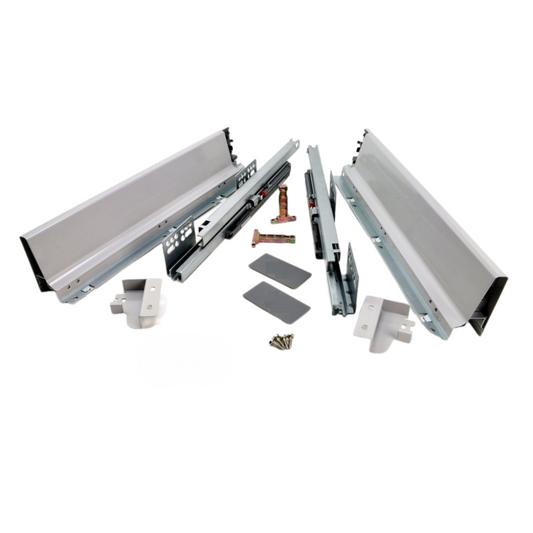

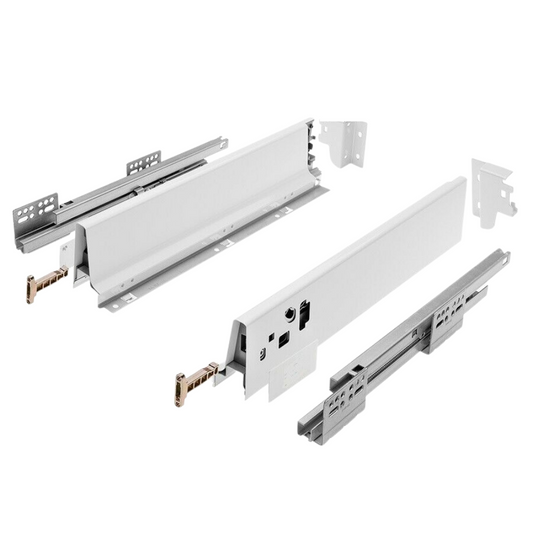

• Niedrige Bauhöhe (H: 68 mm): Hervorragend für Besteck-, Werkzeug- oder Stiftfächer. Erhältlich als 1 Satz Soft-Close Schubladensystem, NIEDRIG, H: 68mm, Grau oder in eleganter Ausführung als 1 Satz Soft-Close Schubladensystem, NIEDRIG, H: 68mm, Weiß.

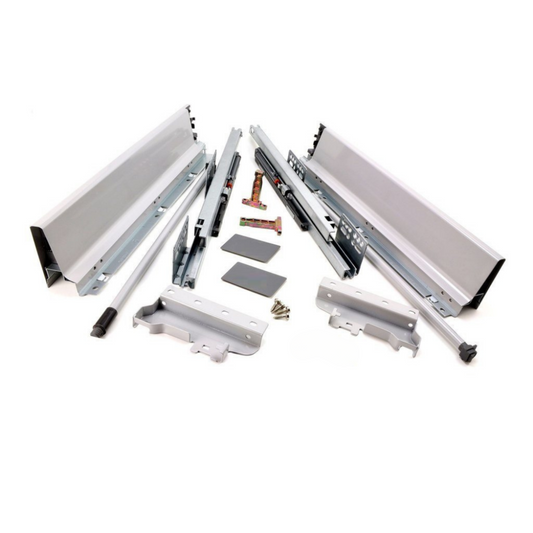

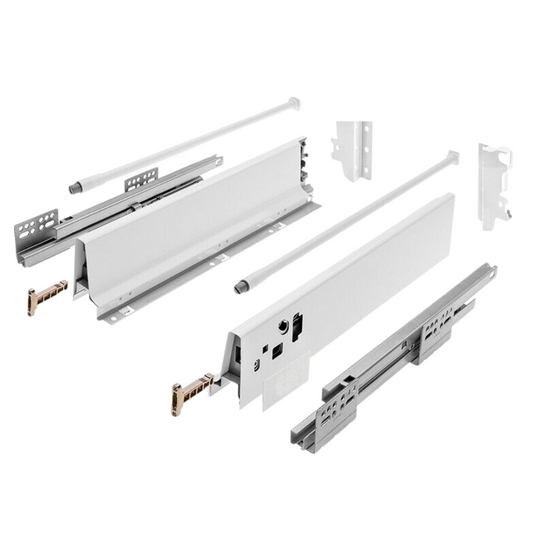

• Mittlere Bauhöhe (H: 142 mm): Der universelle Standard für Geschirr, Küchenhelfer oder Badtextilien. Vertreten durch das 1 Satz Soft-Close Schubladensystem, MITTEL, H: 142mm, Grau sowie die weiße Variante 1 Satz Soft-Close Schubladensystem, MITTEL, H: 142mm, Weiß.

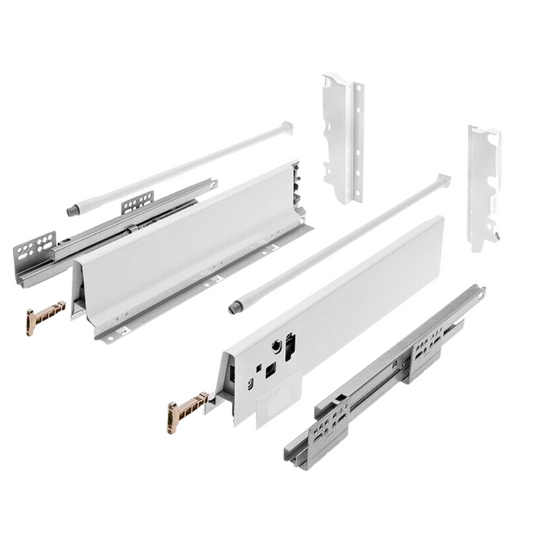

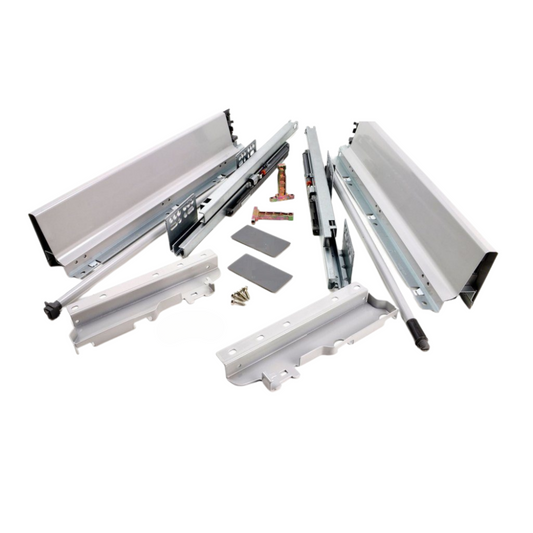

• Hohe Bauhöhe (H: 185 mm): Für voluminöse Gegenstände, Flaschen oder Vorräte bieten sich das 1 Satz Soft-Close Schubladensystem, HOCH, H: 185mm, Grau und das weiße Pendant 1 Satz Soft-Close Schubladensystem, HOCH, H: 185mm, Weiß an.
• Schlanke Kastensysteme: Das Slim Box Schubladensystem 40 kg - Soft-close - 18 mm bietet filigrane Zargen, verschiedene Höhen (84, 116, 167, 199 mm) und lässt sich für Plattenstärken von 16 mm sowie 18 mm konfigurieren.

Montage, Bohrbilder und Ausrichtung

Die fachgerechte Befestigung der Korpusschienen verlangt höchste Präzision. Die beiden Führungsschienen müssen absolut parallel zueinander stehen, ähnlich wie die Gleise einer Schienenbahn, da bei einer Abweichung von mehr als 1,5 mm der Auszug schwergängig wird oder blockiert.

Verschraubung im Korpus

Verfügt der Korpus über eine Reihenlochung im klassischen System 32 (Bohrungsabstand 32 mm, Lochdurchmesser 5 mm), werden Euroschrauben mit den Maßen 6,3 x 13 mm verwendet. Bei geschlossenen Möbelkorpussen ohne Lochreihe greift man zu Spanplattenschrauben mit Senkkopf in 3,5 x 15 mm oder 4,0 x 16 mm. Wichtig ist, dass die Schraubenköpfe plan im Schienenprofil versenkt werden, um die Laufwagen nicht in ihrer Bewegung zu behindern.

Austausch und Nachrüstung bestehender Auszüge

Möchten Sie vorhandene Möbelstücke aufrüsten und beispielsweise alte Führungen gegen gedämpfte Systeme austauschen, müssen Sie die lichten Innenmaße sowie die Bodenkonstruktion der Schublade exakt prüfen. Bei Unterflurauszügen muss der Schubkastenboden in der Regel um 12 mm bis 15 mm nach oben versetzt sein, damit die Führungskupplungen untergreifen können. Wenn Sie nachrüsten und Schubladenschienen kaufen möchten, eignen sich auch modulare Schubladensysteme als passgenaue Gesamtlösung.

Verwandte Schienenlängen und Bautiefen

Sollte die Schienenlänge von 270 mm für Ihre Korpusmaße nicht ideal sein, bietet unser Sortiment an Schienenführungen fein abgestufte Nennlängen für jedes Möbelprojekt:

• Schubladenschienen 250 mm – Die kompaktere Alternative für Schränke mit besonders flacher Innentiefe.
• Schubladenschienen 300 mm – Ideal für Standard-Schreibtische und Kommoden mit mittlerer Korpustiefe.
• Schubladenschienen 350 mm – Häufig genutzte Dimension für tiefe Badschränke und Nachtkonsolen.
• Schubladenschienen 400 mm – Bewährter Auszug für Schuhschränke und Regalelemente.
• Schubladenschienen 450 mm – Standardmaß für viele Sideboards und Wohnzimmermöbel.
• Schubladenschienen 500 mm – Das klassische Tiefenmaß für moderne Küchenunterschränke.
• Schubladenschienen schwerlast – Hochbelastbare Schwerlastführungen für Werkstattwagen und Industriekorpusse.
• Schubladenschienen 1300mm – Extrem lange Spezialführungen für Transporter- und Fahrzeugeinbauten.
