Schubladenschienen 900 mm

Schubladenschienen 900 mm sind hochbelastbare, kugelgelagerte Teleskopauszüge aus verzinktem Stahl, die speziell für tiefe Korpuskonstruktionen im professionellen Innenausbau, Werkstattbereich und Fahrzeugbau gefertigt werden. Wenn Sie einen langlebigen Vollauszug 900mm in Ihr Projekt integrieren, stellen Sie sicher, dass selbst Schubkästen mit fast einem Meter Nutztiefe über den gesamten Laufweg stabil, verwindungssteif und leichtgängig geführt werden. Diese überlangen Führungssysteme kommen vor allem dort zum Einsatz, wo herkömmliche Standardbeschläge für den Wohnbereich an ihre konstruktiven und mechanischen Grenzen stoßen.

Physikalische Anforderungen und Hebelkräfte bei 900 mm Auszugslänge

Die mechanische Beanspruchung eines Führungssystems steigt mit zunehmender Nennlänge exponentiell an. Ein voll ausgefahrener Schubkasten mit einer Tiefe von 900 mm verhält sich statisch wie der Ausleger eines Krans: Das Gewicht des Stauguts und das Eigengewicht des Schubkastens erzeugen am vorderen Ende ein enormes Drehmoment. Dadurch wirken auf die vorderen Korpusbefestigungen massive vertikale Druckkräfte, während die hinteren Befestigungspunkte mit hohen Hebelkräften nach oben gezogen werden.

Um diesen Scherkräften und Verformungen dauerhaft standzuhalten, bestehen professionelle Schubladenschienen Schwerlast aus präzisionsgewalztem Stahlblech mit soliden Materialstärken. Die gleichmäßige Führung übernehmen gehärtete Stahlkugeln in massiven Kugelkäfigen, wodurch Punktlasten über die gesamte Schienenlänge verteilt und ein Verkanten verhindert wird.

Profilhöhen und Traglastklassen im Überblick

Je nach geplanter Beladung und Einbausituation stehen für die Nennlänge 900 mm zwei unterschiedliche Profilhöhen zur Verfügung, die maßgeblich die Belastbarkeit des Systems definieren:

Profilhöhe H53 (53 mm Bauhöhe)

Schienen mit dem Profil H53 stellen den bewährten Standard für anspruchsvolle Ausbauten im stationären sowie mobilen Bereich dar. Mit einer Profilstärke von meist 2,0 mm bietet beispielsweise der 1 Satz Kugelführung Schubladenschienen, H53 eine dynamische Tragkraft von bis zu 136 kg pro Paar bei fachgerechter Seitenmontage. Diese Variante empfiehlt sich für tiefe Werkzeugschränke, Vorratsauszüge oder Podestschubladen.

Profilhöhe H76 (76 mm Bauhöhe)

Für extreme Gewichtsbelastungen werden Schienen der Bauhöhe H76 eingesetzt. Dank robusterer Wandstärken und vergrößerter Laufflächen sind sie prädestiniert für Heckauszüge in Handwerker- oder Expeditionsfahrzeugen, Batteriefächer sowie den Transport schwerer Maschinenteile. Ein solches System fängt auch dynamische Schläge während der Fahrt sicher ab.

Funktionsvarianten: Verriegelungsmechanismen und Vollauszug

In der Längenklasse 900 mm ist ein Schubladenschienen Vollauszug unverzichtbar. Er ermöglicht es, den Kasten zu 100 % aus dem Korpus zu bewegen, sodass auch der hinterste Stauraumbereich bequem erreichbar bleibt. Ergänzend zum reinen Bewegungsablauf spielen Verriegelungssysteme eine wesentliche Rolle:

Arretierung über Lock-in / Lock-out

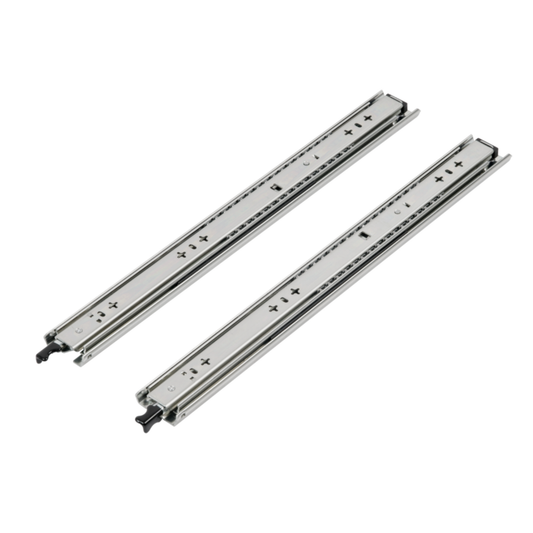

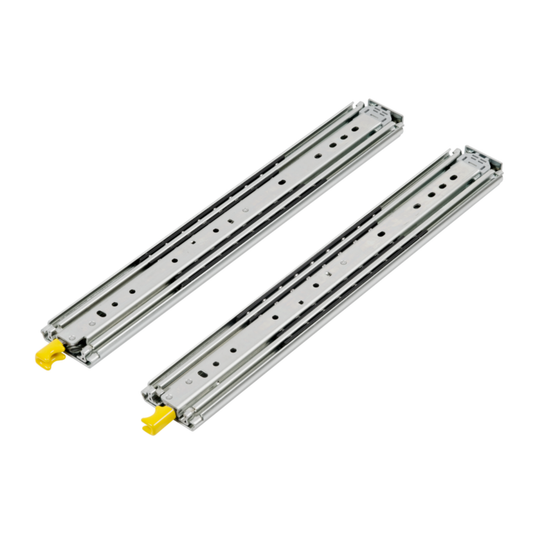

Für mobile Anwendungen in Transportern oder Wohnmobilen ist der 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H53 oder der 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H76 mit einem mechanischen Hebel ausgestattet. Diese Verriegelung erfüllt zwei zentrale Schutzfunktionen:

• Lock-in: Hält den Auszug im geschlossenen Zustand fest arretiert, um ein unbeabsichtigtes Öffnen bei Kurvenfahrten oder Neigungen zuverlässig zu verhindern.
• Lock-out: Fixiert die Schublade im voll ausgezogenen Zustand, was ein unkontrolliertes Zurückrollen beim Beladen auf unebenem Untergrund ausschließt.

Abgrenzung mechanischer Komfortfunktionen

Beim Innenausbau ist zu beachten, dass sich manche Auszugstechniken gegenseitig ausschließen. Während Schubladenschienen mit Dämpfung den Kasten über einen Fluidzylinder sanft einbremsen, arbeitet ein System für Schubladenschienen Push-to-Open mit einem federvorgespannten Auswurfbolzen für griffloses Öffnen. Bei überlangen Schwerlastschienen mit 900 mm Einbaulänge wird meist auf komplexe Dämpfer verzichtet, um die maximale mechanische Robustheit der Kugelführung zu gewährleisten. Wer eine automatische Schließunterstützung sucht, greift alternativ auf Schubladenschienen mit Selbsteinzug zurück.

Montagerichtlinien, Einbaumaße und Schraubenwahl

Für einen reibungsarmen Lauf über die gesamte Distanz von 900 mm ist absolute Maßhaltigkeit beim Korpusbau zwingend erforderlich:

• Lichte Korpustiefe: Der Innenraum des Schranks muss mindestens 904 mm bis 910 mm betragen, damit das 900-mm-Schienenpaket vollständig Platz findet und sauber schließen kann.
• Seitliche Einbauluft: Bei Profilen wie der H53-Serie muss auf jeder Seite ein Spaltmaß von exakt 19,1 mm zwischen Korpuswand und Schubkasten eingehalten werden. Bei massiveren Profilen wie H76 liegt dieser Wert bei etwa 19,5 mm. Maßabweichungen führen unweigerlich zu Spannungen im Kugellauf.
• Schrauben: Verwenden Sie stets Flachkopfschrauben (Pan-Head) oder Euroschrauben mit flacher Auflagefläche. Senkkopfschrauben dürfen nicht verwendet werden, da ihr konischer Kopf die Führungslöcher beschädigen und mit dem Kugelkäfig kollidieren kann. Nutzen Sie alle vorgegebenen Befestigungspunkte, um die Scherkräfte gleichmäßig in die Seitenwand einzuleiten.
• Einbaulage: Die angegebenen Traglasten gelten ausschließlich bei stehender, seitlicher Montage. Eine flach liegende Montage unter dem Schubkastenboden reduziert die maximale Belastbarkeit um ca. 75 %.
