Schubladenschienen 700 mm

Schubladenschienen 700 mm sind hochbelastbare kugelgelagerte Führungselemente aus verzinktem Stahl, die speziell für übertiefe Möbelkonstruktionen und Funktionselemente mit einer Korpustiefe ab 703 mm ausgelegt sind. Ob im individuellen Innenausbau, in Werkstattmöbeln oder bei mobilen Stauraumlösungen: Hochwertige Führungsschienen für Schubladen stellen sicher, dass auch tief sitzender Stauraum im Möbelkorpus vollständig erreichbar bleibt. In dieser Längendimension wirken bei voller Beladung erhebliche Hebelkräfte auf die Befestigungspunkte, weshalb die Wahl der passenden Profilstärke, Bauhöhe und Auszugsmechanik über die dauerhafte Stabilität und den Bedienkomfort entscheidet.

Einsatzbereiche und Tragfähigkeiten für 700 mm Schubladenauszüge

Ein Schubladenauszug 700 mm kommt überall dort zum Einsatz, wo standardmäßige Korpustiefen von 500 mm oder 550 mm nicht ausreichen. Bei einem voll ausgefahrenen Schubkasten dieser Dimension wirkt der Auszug wie der Ausleger eines Krans: Das Gewicht der Front und der Zuladung erzeugt ein starkes Drehmoment auf die vorderen Schraubverbindungen am Korpus. Daher ist die präzise Abstimmung der Profilhöhe und Materialstärke auf die geplante Last grundlegend.

• Wohn- und Schlafmöbel: Tiefe Bettkästen, Podestschubladen und maßgefertigte Einbauten unter Treppenläufen bieten ein großes Ladevolumen für Decken, Textilien oder Haushaltsutensilien. Hierfür ist meist ein System mit einer Profilhöhe von 45 mm und einer dynamischen Tragkraft von 45 kg ideal.
• Werkstatt- und Lagereinrichtungen: Werkbänke mit tiefer Arbeitsplatte und Werkzeugschränke verlangen nach hochbelastbaren Profilen. Wenn schwere Maschinenbauteile, Werkzeugsortimente oder Eisenwaren gelagert werden, kommen verstärkte Auszugsschienen mit 53 mm oder 76 mm Profilhöhe zum Einsatz.
• Fahrzeugbau und Camper-Ausbau: Bei Heckauszügen in Transportern oder Wohnmobilen werden häufig Euroboxen auf 700 mm tiefen Plattformen gelagert. In diesem Einsatzbereich sind mechanische Arretierungen erforderlich, um unkontrollierte Bewegungen während der Fahrt auszuschließen.

Bauhöhen, Materialstärken und Tragkraftklassen im Detail

Die Belastbarkeit einer Führungsschiene für Schubkästen hängt direkt vom Querschnitt der Teleskopprofilarme und der Wandstärke des verwendeten Stahls ab. Bei Furnica stehen für das Längenmaß 700 mm drei primäre Leistungsklassen zur Verfügung:

Profilhöhe H45 (Tragkraft bis 45 kg)

Schienen mit einer Profilhöhe von 45 mm stellen den Standard für gehobene Wohn- und Büromöbel dar. Die Materialstärke der drei ineinanderlaufenden Teleskopglieder beträgt 1,0 mm für die äußeren Profile und 1,2 mm für das mittlere Führungselement. Diese Dimensionierung fängt Lasten von bis zu 45 kg zuverlässig ab, ohne dass sich die Schiene bei voller Auszugslänge verzieht. Typische Vertreter dieser Klasse sind der 1 Satz Kugelführung Schubladenschienen, H45 mit Gummibremse oder Varianten aus dem Sortiment für Schubladenschienen 45 mm.

Profilhöhe H53 (Tragkraft bis 136 kg)

Für gewerbliche Anwendungen, Werkstattmodule oder schwere Vorratsauszüge empfiehlt sich ein Profil mit 53 mm Bauhöhe. Bei diesen Modellen beträgt die durchgehende Materialstärke massive 2,0 mm auf allen Profilebenen. Ausgestattet mit robusten Kugelkäfigen und massiven Stahlkugeln trägt beispielsweise der 1 Satz Kugelführung Schubladenschienen, H53 Lasten von bis zu 136 kg. Diese Systeme gehören zur Kategorie Schubladenschienen Schwerlast und minimieren die Durchbiegung auch bei maximaler Beladung.

Profilhöhe H76 für extreme Belastungen

Für maximale Beanspruchungen im industriellen Umfeld oder bei schweren Ladeplattformen bietet der 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H76 mit 76 mm Schienenhöhe höchste Verwindungssteifigkeit. Hier greifen verstärkte Stahlprofile ineinander, die speziell gegen Torsionskräfte bei langen Hebelarmen konstruiert sind.

Auszugstypen und Funktionsmechanismen

Bei einer Korpustiefe von 700 mm ist die Wahl des Auszugstyps entscheidend für die Ergonomie. Während bei klassischen Teilauszügen rund ein Viertel der Kastenlänge im Korpus verbleibt, bieten moderne Teleskopführungen einen 100-prozentigen Zugriff auf das gesamte Fachvolumen.

Vollauszug für uneingeschränkte Zugänglichkeit

Bei einem Vollauszug 700 mm fährt der Schubkasten vollständig aus dem Korpus heraus. Dies ermöglicht das bequeme Be- und Entladen von Gegenständen, die ganz hinten im Kasten verstaut sind. Im Vergleich zu einfachen Führungssystemen bestehen Schubladenschienen Vollauszug aus drei präzise aufeinander abgestimmten Profilschienen (Korpusprofil, Zwischenprofil und Ladenprofil), die über Kugelreihen spielfrei geführt werden.

Integrierte Dämpfung (Soft-Close)

Ein hydraulischer Dämpfer fängt die Schublade beim Einschieben auf den letzten Zentimetern kontrolliert ab, während eine Zugfeder den Kasten geräuschlos und bündig in die geschlossene Endlage zieht. Dies verhindert ein hartes Aufschlagen der Möbelfront am Korpus und schont Beschläge sowie Kastenverbindungen. Für diese Komfortfunktion steht der 1 Satz Soft-Close Kugelführung Schubladenschienen, H45 zur Verfügung. Weitere Ausführungen finden sich unter Schubladenschienen mit Dämpfung.

Automatischer Selbsteinzug (Auto-Lock)

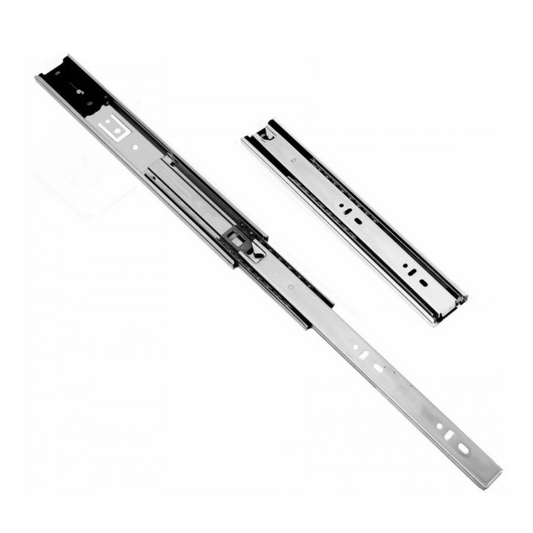

Im Unterschied zum gedämpften Soft-Close arbeitet der reine Selbsteinzug rein mechanisch über ein Federsystem ohne Öldruckdämpfung. Der 1 Satz Auto-Lock Kugelführung Schubladenschienen, H45 zieht den Kasten auf den letzten Millimetern zuverlässig zu und hält ihn sicher geschlossen. Dies verhindert ein ungewolltes Offenstehen von Schubladen, wie es bei leichten Erschütterungen vorkommen kann. Entsprechende Beschläge sind in der Rubrik Schubladenschienen mit Selbsteinzug zusammengefasst.

Push-to-Open für grifflose Fronten

Für moderne, grifflose Möbelkonzepte wird eine mechanische Öffnungsunterstützung benötigt. Ein leichter Druck auf die geschlossene Möbelfront löst die interne Auswurffeder aus, die den Schubkasten einige Zentimeter weit auswirft. Der 1 Satz Push-to-Open Kugelführung Schubladenschienen, H45 ermöglicht solche Designs ohne zusätzliche Griffleisten. Die passenden Alternativen sind unter Schubladenschienen Push to Open zu finden. Zu beachten ist, dass sich Push-to-Open und Soft-Close in rein mechanischen Schienen gegenseitig ausschließen, da die Federkraft des Auswurfs der Dämpferwirkung entgegenwirkt.

Verriegelungsmechanismen (Lock-in / Lock-out)

Für mobile Anwendungen oder geneigte Untergründe ist eine Arretierung im geschlossenen und ausgezogenen Zustand unverzichtbar. Der 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H53 besitzt an der Frontseite einen robusten Bedienhebel. Im eingerasteten Zustand verhindert die Verriegelung ein unbeabsichtigtes Ausfahren bei Erschütterungen oder Kurvenfahrten; im voll ausgezogenen Zustand sichert sie die Ladefläche während der Entnahme schwerer Gegenstände.

Montageanleitung, Maßnehmen und Spaltmaße

Die einwandfreie Funktion einer 700 mm langen Führungsschiene Schublade verlangt höchste Präzision beim Zuschnitt und Einbau. Montagefehler machen sich bei langen Hebelarmen deutlich schneller bemerkbar als bei kurzen Schienen.

Einbauluft und Schubkastenberechnung

Bei der Konstruktion des Schubkastens muss die seitliche Einbauluft exakt berücksichtigt werden:

• Für Standard-Kugelführungen der Serie H45 beträgt der Platzbedarf pro Seite exakt 12,7 mm (zusammen 25,4 mm Einbauluft). Beträgt die lichte Korpusbreite beispielsweise 600 mm, muss die Außenbreite des Schubkastens auf exakt 574,6 mm gefertigt werden.
• Für Schwerlastausführungen der Serie H53 und H76 ist in der Regel eine seitliche Einbauluft von 19,1 mm pro Seite vorzusehen. Maßgeblich sind stets die Werte des jeweiligen technischen Datenblatts.

Lichte Korpustiefe

Die Nennlänge von 700 mm bezieht sich auf das zusammengeschobene Führungssystem. Um zu verhindern, dass die Schiene an der Korpusrückwand anstößt oder die Front nicht vollständig schließt, muss die lichte Korpustiefe mindestens 703 mm bis 705 mm betragen. Bei innenliegenden Fronten muss zusätzlich die Frontstärke zur Mindesttiefe hinzugerechnet werden.

Befestigung im System 32 und Schraubenwahl

Die Befestigung an den Korpusseitenwänden erfolgt über vorgegebene Lochreihen, die auf das europäische 32-mm-Rastersystem (System 32) abgestimmt sind. Aufgrund der hohen Zug- und Hebelkräfte sollten folgende Punkte beachtet werden:

1. Verwenden Sie ausschließlich Flachkopfschrauben (z. B. Spanplattenschrauben mit 3,5 mm oder 4,0 mm Durchmesser) oder Euroschrauben mit 6,3 mm Gewindedurchmesser. Senkkopfschrauben dürfen nicht verwendet werden, da ihr konischer Kopf die Führungsprofile verziehen und den Kugelkäfig blockieren kann.
2. Verschrauben Sie alle vorgesehenen Hauptbefestigungspunkte. Besonders die Schrauben im vorderen Drittel der Korpuswand nehmen die höchsten Zugkräfte auf und müssen fest im Holzwerkstoff verankert sein.
3. Achten Sie auf eine exakt parallele und waagerechte Ausrichtung beider Schienen. Bereits geringe Höhenabweichungen zwischen linker und rechter Korpusseite führen zu schwerem Lauf oder Funktionsstörungen bei Dämpfungs- und Schließmechanismen.

Verwandte Schienenmaße und Beschlagsysteme

Sollte die vorhandene Korpustiefe von den Standardmaßen für 700 mm Schienen abweichen oder ein anderes Montagekonzept gewünscht sein, stehen im Sortiment von Furnica alternative Längen und Bautypen zur Verfügung:

• Schubladenschienen 600 mm – Kompaktere Ausführung für Korpusse mit reduzierter Tiefe im Standardmöbelbau.
• Schubladenschienen 650 mm – Die Zwischengröße für tiefere Küchenkorpusse und maßgefertigte Sideboards.
• Schubladenschienen 750 mm – Erweiterte Auszugslänge für großzügige Stauraumlösungen in Podesten.
• Schubladenschienen 800 mm – Auszugssystem für übertiefe Spezialschränke und Lagersysteme.
• Schubladenschienen 900 mm – Hochbelastbare Führung für großformatige Industrie- und Werkstattauszüge.
• Unterflurführungen Schubladenschienen – Verdeckt unter dem Schubkastenboden montierte Führungen für anspruchsvolle Holzschubkästen.
• Schubladenschienen Rollenführung – Einfache Teilauszugssysteme mit Kunststoffrollen für leichte Belastungen.
• Schubladenschienen 53 mm – Übersicht aller hochbelastbaren Auszugsschienen mit 53 mm Profilhöhe für schwere Lasten.
