Schubladenschienen 650 mm sind spezialisierte Führungssysteme für tief dimensionierte Korpuselemente, die bei einem Vollauszug 650mm Nennlänge den vollständigen Zugriff auf den gesamten Kasteninhalt gewährleisten. Ab einer Tiefe von 650 mm verlässt der Möbelbau die gängigen Standardmaße und stellt besondere statische Anforderungen an Material und Führung. Voll ausgefahren wirkt ein solcher Schubkasten wie der Ausleger eines Krans: Enorme Hebelkräfte greifen an den Schienenprofilen an und verlangen höchste Verwindungssteifigkeit sowie exakte Toleranzen bei der Montage.

Korpusmaße und statische Voraussetzungen für 650 mm Auszüge

Die Angabe von 650 mm beschreibt die geschlossene Nennlänge der Auszugsschiene. Damit die Führung ordnungsgemäß funktioniert und die Front bündig mit dem Korpus abschließt, sind präzise Mindestmaße im Korpusinneren einzuhalten.

Für die lichte Korpustiefe – gemessen von der Vorderkante des Möbels bis zur Innenseite der Rückwand – gilt ein Sicherheitszuschlag von 3 mm bis 5 mm. Das bedeutet, dass ein Möbelkorpus für eine 650-mm-Schiene eine lichte Tiefe von mindestens 653 mm bis 655 mm aufweisen muss. Ist der Korpus zu flach, kann der Auszug nicht vollständig einfahren. Wird der Korpus dagegen wesentlich tiefer gebaut, verschenkt man wertvollen Nutzraum.

Ein weiteres wesentliches Maß ist der seitliche Einbauraum zwischen Korpuswand und Schubkasten. Bei klassischen Teleskop-Kugelführungen liegt das Standardmaß bei 12,7 mm (Toleranz +0,2 mm) pro Seite. Die Schubkastenaußenbreite berechnet sich somit aus der lichten Korpusbreite abzüglich 25,4 mm. Für massive Profile mit einer Bauhöhe von 76 mm erweitert sich dieses Spaltmaß oft auf 19,1 mm pro Seite. Präzise Zuschnitte verhindern Verspannungen im Kugellauf.

Führungstypen und Bauarten im Überblick

Je nach Möbeltyp, Belastung und optischem Anspruch kommen unterschiedliche Führungstechniken zum Einsatz:

Teleskop-Kugelführungen für Seitenmontage

Kugelführungen bestehen aus präzise geformten Stahlprofilen, in denen Kugelkäfige mit gehärteten Stahlkugeln gelagert sind. Sie bieten eine exzellente Seitenführung und eignen sich für verschiedenste Gewichtsklassen:

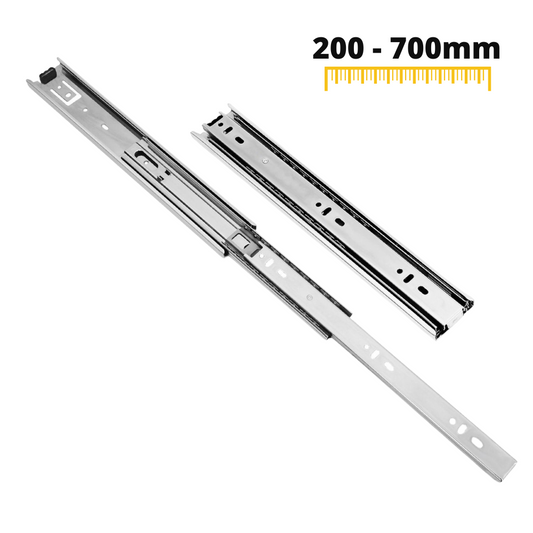

  • Profilhöhe H45: Der universelle Standard für mittlere Belastungen bis 45 kg, wie etwa die 1 Satz Kugelführung Schubladenschienen, H45 mit Gummibremse oder Modelle mit integriertem Dämpfungssystem.

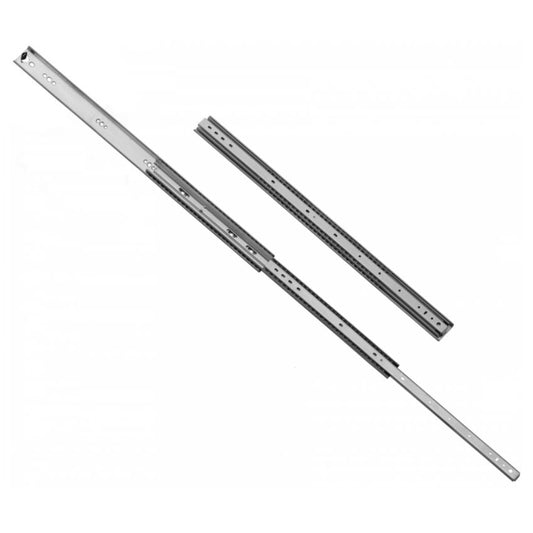

  • Profilhöhe H53: Ausgelegt auf hohe Traglasten bis 136 kg mit einer Materialstärke von 2,0/2,0/2,0 mm, beispielsweise die 1 Satz Kugelführung Schubladenschienen, H53.
  • Profilhöhe H76: Für maximale Belastungen im gewerblichen Bereich oder bei Überbreiten.

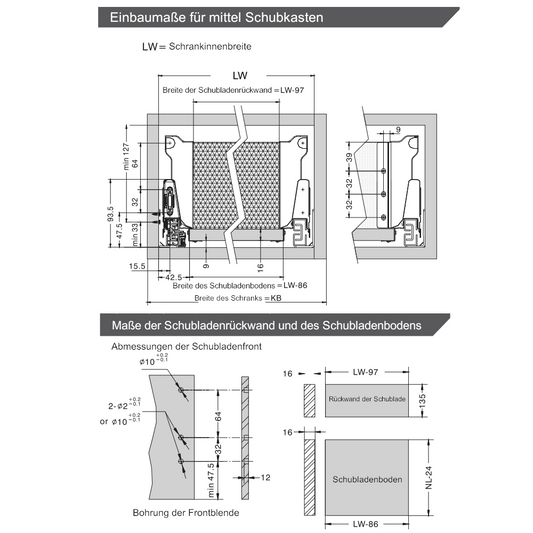

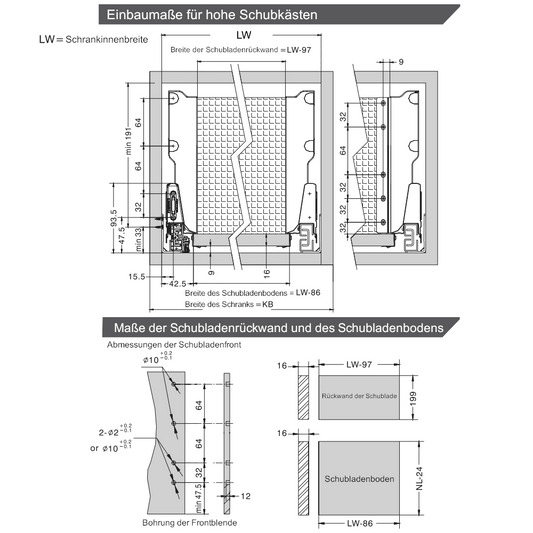

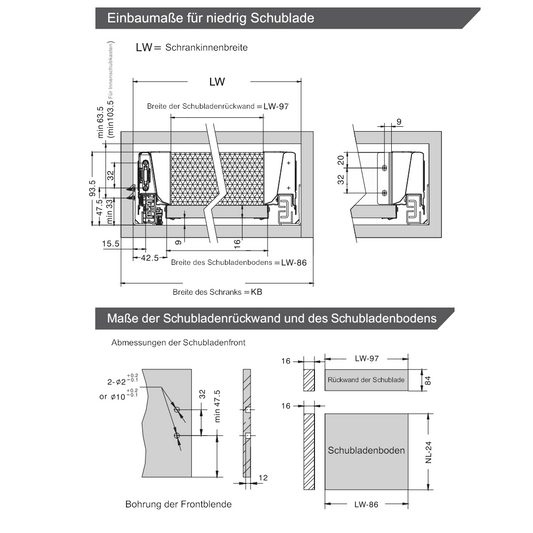

Ergänzend zu Einzelschienen bieten Zargensysteme wie das Schubladensysteme-Programm fertige doppelwandige Stahlseiten. Hier stehen Höhenabstufungen zur Verfügung: LOW mit 68 mm Zargenhöhe über das 1 Satz Soft-Close Schubladensystem, NIEDRIG, H: 68mm, Grau, MID mit 142 mm über das 1 Satz Soft-Close Schubladensystem, MITTEL, H: 142mm, Grau bis hin zu HIGH mit 185 mm über das 1 Satz Soft-Close Schubladensystem, HOCH, H: 185mm, Grau für Töpfe und Großgeräte.

Unterflurführungen für verdeckte Montage

Für sichtbare Massivholzschubladen im gehobenen Innenausbau eignen sich Unterflurführungen Schubladenschienen. Sie werden verdeckt unter dem Schubkastenboden montiert und unterstützen den Boden direkt von unten, was besonders bei breiten Kästen von Vorteil ist.

Mechanische Komfortmerkmale für tiefe Auszüge

Die Wahl des Auszugssystems richtet sich maßgeblich nach der gewünschten Bedienung und dem Einsatzort. Bei mechanischen Systemen schließen sich automatische Dämpfung und Drucköffnung konstruktionsbedingt aus.

Soft-Close Dämpfung

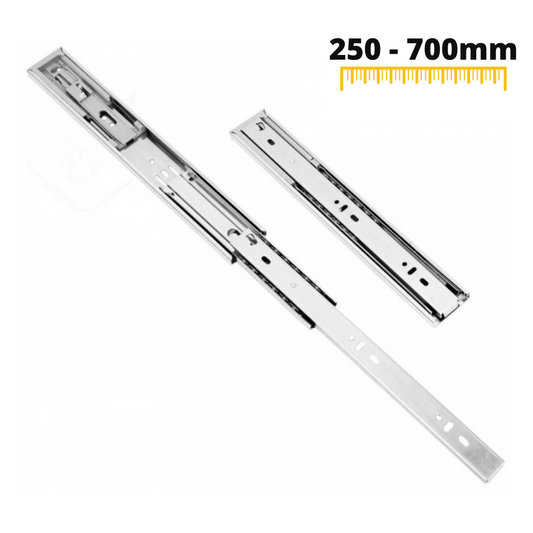

Ein Auszug mit Schubladenschienen mit Dämpfung bremst die Bewegung auf den letzten Zentimetern hydraulisch ab. Eine Zugfeder zieht den Kasten sanft in den Korpus. Für Standardkorpusse empfiehlt sich die gedämpfte Variante 1 Satz Soft-Close Kugelführung Schubladenschienen, H45 mit einer Tragkraft von 45 kg aus verzinktem Stahl.

Push-to-Open für grifflose Fronten

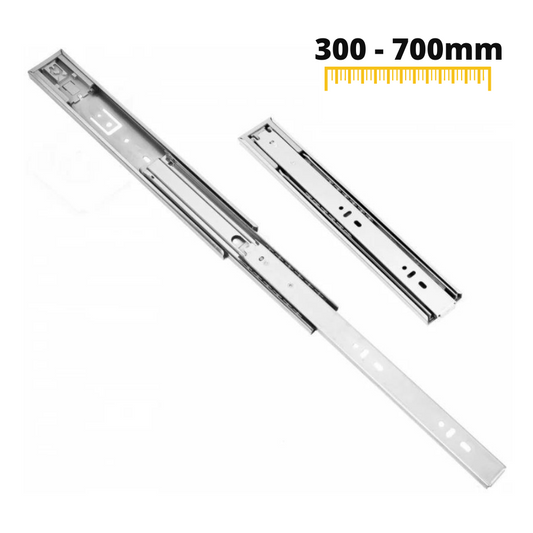

Für moderne, grifflose Möbelkonzepte kommen Schubladenschienen Push to Open zum Einsatz. Durch Druck auf die Möbelfront wird ein Federelement ausgelöst, das den Auszug öffnet. Das Modell 1 Satz Push-to-Open Kugelführung Schubladenschienen, H45 benötigt hierbei lediglich einen Auslösespalt von 2 mm bis 3 mm.

Selbsteinzug und Verriegelungsmechanismen

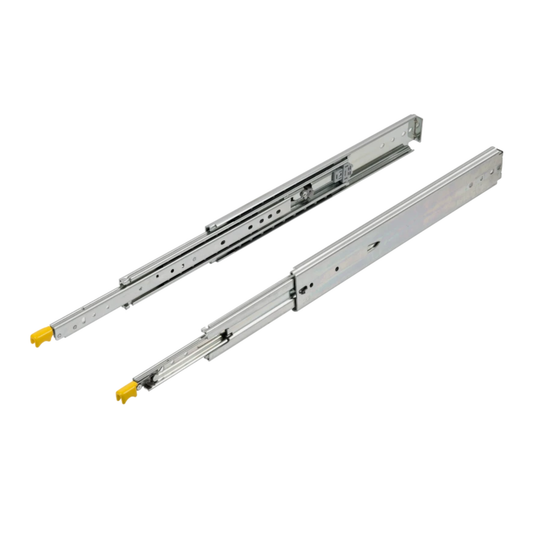

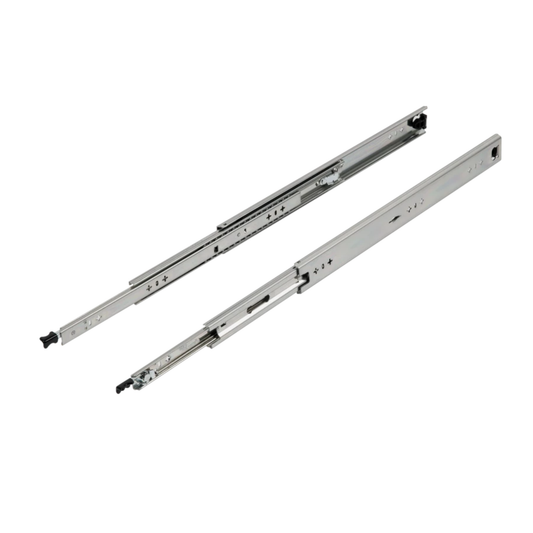

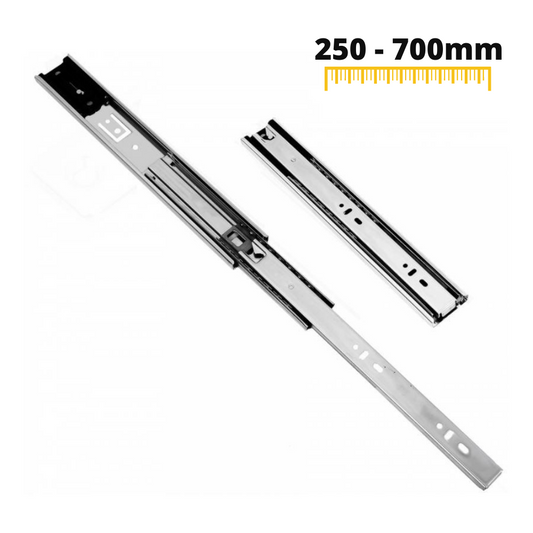

Für Standardanwendungen ohne Dämpfer bietet die Variante 1 Satz Auto-Lock Kugelführung Schubladenschienen, H45 einen mechanischen Einzug über Federkraft. In mobilen Werkstattwagen, Campingausbauten oder Einsatzfahrzeugen sind dagegen Führungen mit mechanischer Arretierung unerlässlich. Modelle wie die 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H53 oder die Schwerlastausführung 1 Satz Kugelführung Schubladenschienen mit Verriegelung, H76 sichern den Auszug sowohl im vollständig geschlossenen als auch im voll ausgezogenen Zustand zuverlässig gegen unbeabsichtigtes Bewegen.

Typische Anwendungsbereiche von 650-mm-Schienen

Überlange Schubladenführungen lösen spezifische Raum- und Stauraumanforderungen:

  • Tiefe Küchenzeilen und Kochinseln: Übertiefe Arbeitsplatten bieten Platz für maßgefertigte 650-mm-Schubkästen zur Aufbewahrung von sperrigem Kochgeschirr.
  • Werkstatt- und Betriebseinrichtungen: In Verbindung mit Schubladenschienen Schwerlast tragen 650-mm-Auszüge schwere Werkzeuge, Maschinen und Bauteile.
  • Unterbettkästen und Podeste: Stauraumlösungen unter Betten oder Einbaupodesten nutzen die Bautiefe optimal aus. Für einfache Anwendungen existieren hierfür auch klassische Systeme wie Schubladenschienen Rollenführung.
  • Präsentationsmöbel im Ladenbau: Flache, tiefe Schubladen für Architekturpläne, Stoffmuster oder Musterkollektionen.

Montagepraxis und Ausrichtung im System 32

Damit ein 650 mm langer Auszug über Jahre hinweg geschmeidig läuft, muss er absolut verwindungsfrei montiert werden. Schon geringe Höhendifferenzen führen auf dieser Länge zu erhöhtem Laufwiderstand.

Die Montage der Korpusschiene erfolgt in der Regel im Rastersystem (System 32). In vorgebohrte 5-mm-Löcher werden Euroschrauben eingedreht. Bei der Direktverschraubung in Spanplatte oder MDF eignen sich Spanplattenschrauben mit einem Durchmesser von 3,5 mm bis 4,0 mm und einer Länge von 15 mm bis 16 mm. Wichtig ist die Verwendung von Flachkopf- oder Panhead-Schrauben, da hervorstehende Schraubenköpfe den Kugelkäfig blockieren können.

Praktisch für die Montage: Die meisten Kugel-Vollauszüge verfügen über einen Entriegelungshebel aus Kunststoff. Wird dieser bei voll ausgezogener Schiene betätigt, lässt sich das Innenteil abziehen und separat an die Schubladenseite schrauben. Nach der Befestigung beider Komponenten wird die Schublade einfach wieder in die Korpusschiene eingeschoben und rastet automatisch ein.

Alternative Längen und verwandte Schienensysteme

Sollten Ihre Korpusmaße von 650 mm abweichen, bietet das Sortiment abgestufte Auszugslängen für jeden Einsatzzweck:

Häufig gestellte Fragen

Welche lichte Korpustiefe ist für 650 mm Schubladenschienen erforderlich?

Für Schubladenschienen mit einer Nennlänge von 650 mm muss die lichte Korpustiefe mindestens 653 mm bis 655 mm betragen. Dieser Zuschlag von 3 mm bis 5 mm stellt sicher, dass die Schublade sauber schließt und Dämpfungs- oder Push-to-Open-Mechanismen ausreichend Arbeitsweg hinter der Front haben.

Wie viel Einbauraum muss für seitliche Kugelführungen eingeplant werden?

Standard-Kugelführungen mit einer Profilhöhe von 45 mm (H45) benötigen exakt 12,7 mm Einbauraum pro Seite. Die Schubkastenaußenbreite muss somit 25,4 mm schmaler sein als das lichte Korpusinnenmaß. Bei Schwerlastschienen mit einer Profilhöhe von 76 mm (H76) sind in der Regel 19,1 mm pro Seite vorzusehen.

Was bedeuten die Bezeichnungen H45, H53 und H76?

Das Kürzel H steht für die Profilhöhe der Schiene in Millimetern. H45 bezeichnet Schienen mit 45 mm Höhe für Traglasten bis 45 kg. H53 (53 mm Höhe) und H76 (76 mm Höhe) sind verstärkte Schwerlastführungen mit dickeren Materialstärken, die für Lasten von 100 kg bis 136 kg ausgelegt sind.

Lassen sich Korpusschiene und Schubladenprofil zur Montage trennen?

Ja, hochwertige Teleskop-Kugelführungen verfügen über einen integrierten Entriegelungshebel aus Kunststoff. Wenn Sie die Schiene vollständig ausziehen und den Hebel drücken, löst sich das innere Führungsprofil. Dieses lässt sich separat an den Schubkasten schrauben und anschließend werkzeuglos wieder in die Korpusschiene einschieben.
