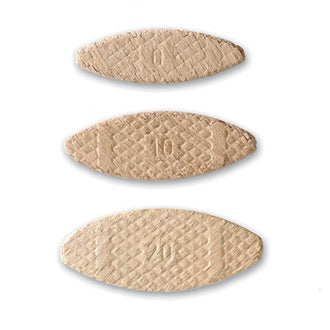

Flachdübel
Flachdübel
Gewindeeinsatz
Gewindeeinsatz
Hülsenschrauben
Hülsenschrauben

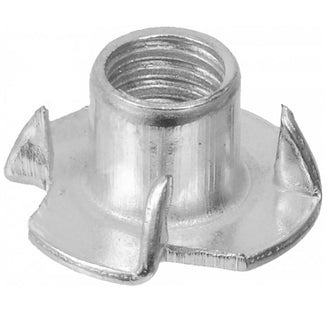

Einschlagmuttern
Einschlagmuttern
Einschraubdübel
Einschraubdübel

Verwandte Kategorien

Möbelverbinder sind form- und kraftschlüssige Konstruktionsbeschläge aus Metall, Zinkdruckguss oder Kunststoff, die einzelne Plattenwerkstoffe, Korpusbauteile und Rahmenkonstruktionen zu stabilen Möbeln zusammenfügen. Sie gewährleisten die statische Steifigkeit sowie Torsionsfestigkeit von Korpussen und ermöglichen je nach Ausführung die wiederholte, zerstörungsfreie Demontage von Möbelstrukturen.

Funktionsprinzipien und Beschlagarten im modernen Möbelbau

Die Auswahl der passenden Verbindungselemente richtet sich nach den auftretenden Zug-, Scher- und Biegekräften sowie nach der geforderten Lösbarkeit der Bauteile. Die moderne Möbelfertigung stützt sich auf unterschiedliche Beschlagsysteme, um Holzwerkstoffe wie Spanplatten, MDF oder Multiplex dauerhaft zu fixieren.

Exzentersysteme und Bolzen für zerlegbare Korpusse

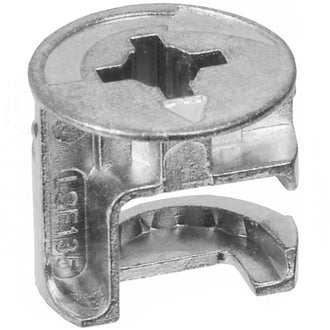

Exzenterverbindungen bilden das Rückgrat moderner Zerlegemöbel. Das System setzt sich aus zwei Komponenten zusammen: dem zylindrischen Exzentergehäuse und dem korrespondierenden Verbindungsbolzen. Der Bolzen wird in die Korpuswand eingebracht, während das Gehäuse flächenbündig in den Konstruktionsboden eingelassen wird. Beim Drehen des Gehäuses zieht eine innenliegende Keilkurve den Bolzenkopf mit hoher Spannkraft heran. Ein Exzenterverbinder fungiert im Möbelkorpus wie der Schlussstein in einem gemauerten Rundbogen – er zieht alle anliegenden Elemente zusammen und arretiert die gesamte Baugruppe unter kontinuierlicher Spannung.

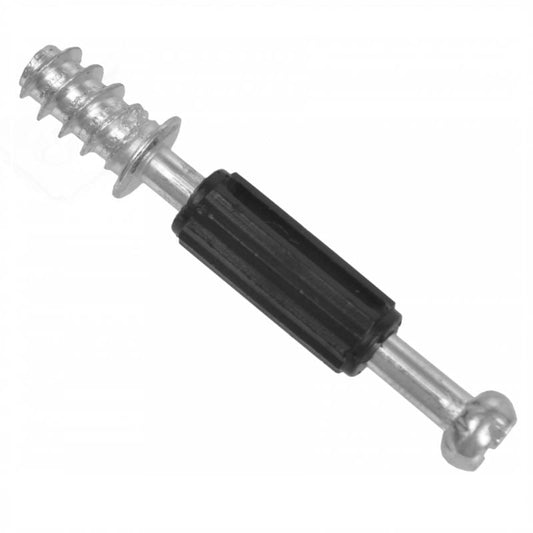

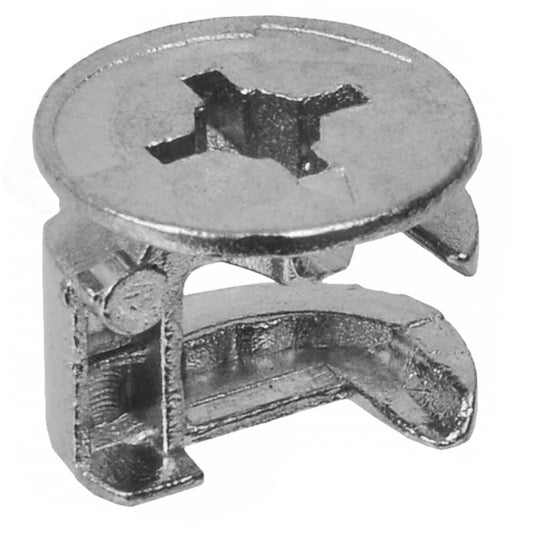

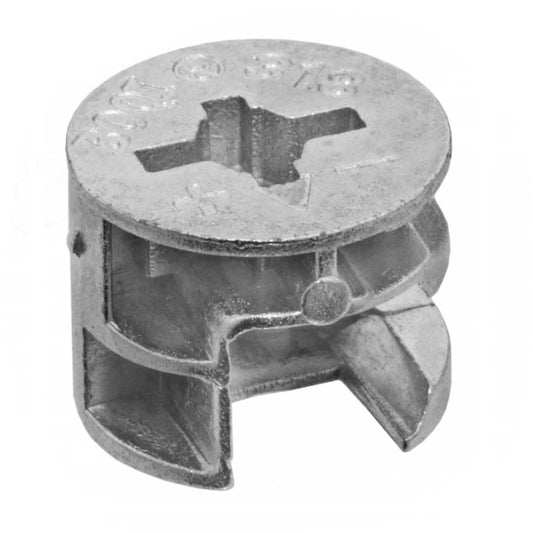

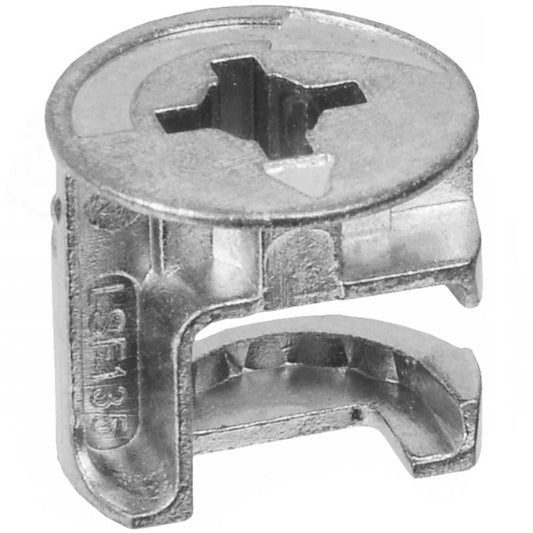

Für unterschiedliche Materialstärken stehen abgestimmte Gehäusehöhen zur Verfügung. Für gängige 18 mm Platten eignet sich der Exzenterverbinder 15mm, H=9.0mm - 100 Stk., während bei schlankeren 15 mm Wandstärken auf den Exzenterverbinder 15mm, H=7.5mm - 100 Stk. zurückgegriffen wird. Beide Varianten besitzen einen Standard-Topfdurchmesser von 15 mm. Als Verankerung im Gegenstück dient beispielsweise der Einschraubdübel mit Eurogewinde L34mm (100 Stk.), dessen Gewinde direkt in eine 5 mm Bohrung greift.

Möbelschrauben und Direktverbinder

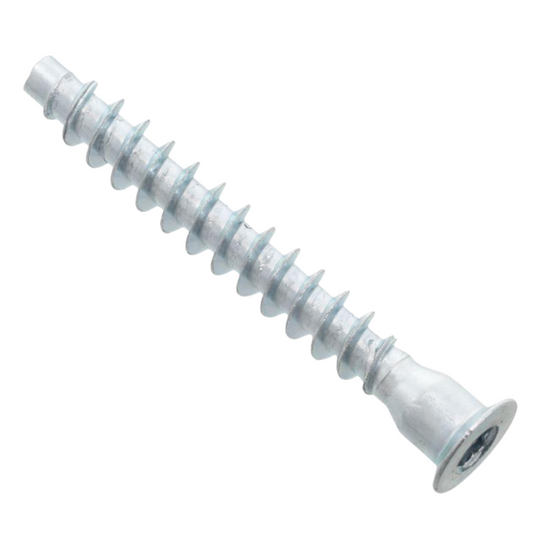

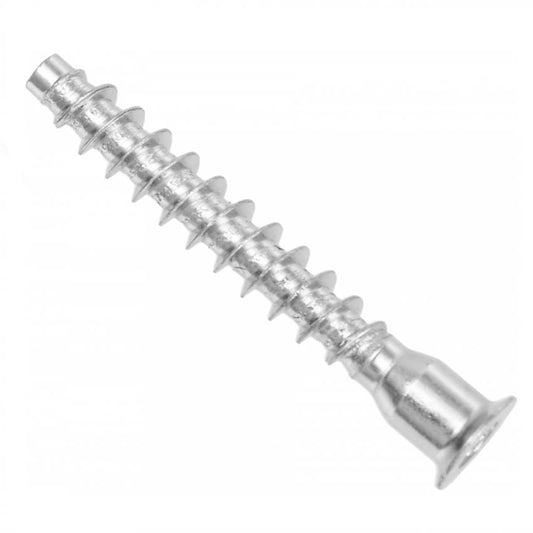

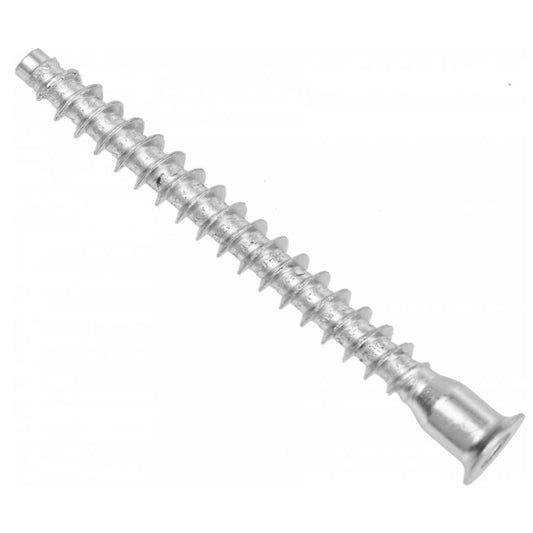

Für hochfeste, direkte Eckverbindungen kommen spezielle Direktbefestigungsschrauben mit Senkkopf zum Einsatz. Diese Schraubdübel besitzen einen ausgeprägten Kerndurchmesser und ein breites, schneidendes Holzwerkstoffgewinde. Dadurch erzeugen sie eine extreme Auszugskraft in den Stirnkanten von Span- und Faserplatten. Über den Bereich Holzschrauben und Möbelschrauben stehen Varianten mit Innensechskant (HEX 4) bereit. Für 16 mm Platten wird häufig die Dimension Möbelschrauben - 6.4x50mm (100 stk.) genutzt, während für stärkere 19 mm Plattenausführungen die Schrauben mit 7,0 mm Durchmesser wie die Möbelschrauben - 7.0x70mm (100 stk.) oder Möbelschrauben - 7.0x50mm (100 stk.) bevorzugt werden.

Korpusverbinder aus Kunststoff und Aufschraubwinkel

Für nachträgliche Montagen, Sockelblenden oder Ausbauten, bei denen Sichtflächen nicht durchbohrt werden dürfen, bieten sich Aufschraubverbinder an. Ein robuster Korpusverbinder aus Kunststoff mit separater Abdeckung (Abmessungen: Länge 24 mm, Höhe 24 mm, Breite 19 mm) oder der kompakte Korpusverbinder aus Kunststoff (Länge 21 mm, Höhe 20 mm, Breite 24 mm) wird mit Befestigungsschrauben direkt im Innenwinkel montiert. Die aufschiebbare oder aufsteckbare Kappe verbirgt die Verschraubung vollständig und sorgt für eine aufgeräumte Optik im Schrankinneren.

Möbelkorpusse verbinden und ausbessern

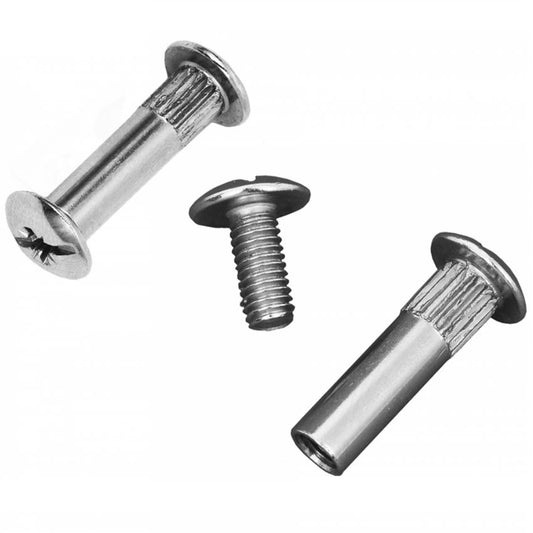

Werden mehrere Schränke nebeneinander zu einer durchgehenden Schrankwand montiert, sichern metrische Verbindungsschrauben die fluchtende Ausrichtung. Mit Produkten aus der Kategorie Hülsenschrauben wie den vernickelten Hülsenschrauben Ø6 lassen sich zwei Korpuswände durch eine 6 mm Bohrung dauerhaft und verzugssicher gegeneinander verspannen. Zur Stabilisierung beschädigter Fugen oder zur nachträglichen Versteifung bietet sich die Flache Klammer Gerade Ausbessern Befestigung 10 Stk aus verzinktem Stahl mit 45 mm Länge und 12 mm Breite an.

Konstruktionskriterien: Maße, Raster und Werkstoffe

Eine dauerhafte Möbelverbindung erfordert die exakte Abstimmung zwischen Beschlaggeometrie und Werkstoffbeschaffenheit. Abweichungen im Zehntelmillimeterbereich können zu sichtbaren Spaltmaßen oder zum Ausbrechen des Plattenmaterials führen.

  • Plattenstärke und Bohrtiefe: Die Höhe des Exzentergehäuses muss stets kleiner sein als die Plattenstärke. Bei 15 mm Materialstärke führt ein 9,0 mm Gehäuse bereits zu statischen Risiken an der Decklage; hier ist ein Gehäuse mit 7,5 mm Höhe zwingend. Bei 18 mm und 19 mm Platten sind Gehäusehöhen von 9,0 mm bis 12 mm der Standard.
  • System 32 Kompatibilität: Industrielle Möbelbeschläge und professionelle Lochreihen basieren auf dem Rastermaß von 32 mm. Der Abstand von der Korpusvorderkante zur ersten Lochreihe beträgt dabei standardmäßig 37 mm. Einschraubbolzen und Dübel sind auf diese Achsabstände ausgelegt.

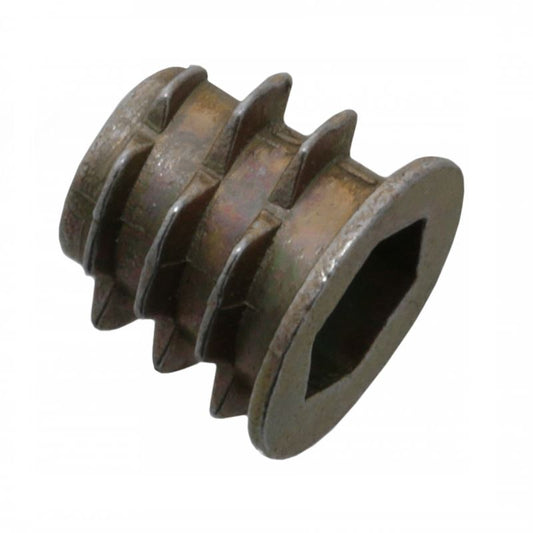

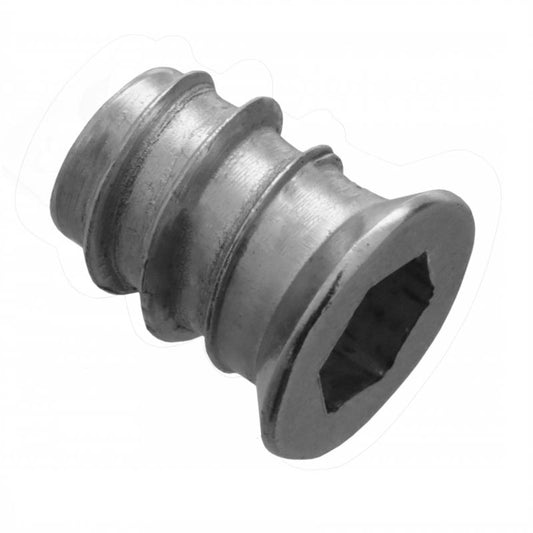

  • Tragfähigkeit und Werkstoffdichte: Spanplatten weisen im Kern eine geringere Rohdichte auf als in den Deckschichten. Schraubdübel und Direktverbinder benötigen daher ausreichende Schaftdurchmesser, um Auszugskräfte sicher aufzunehmen. Bei weichen Trägermaterialien erhöhen Gewindemuffen aus Metall die Stabilität beträchtlich.

Verarbeitung und Montagetechnik in der Praxis

Die fachgerechte Montage von Verbindungsbeschlägen setzt den Einsatz präziser Bohr- und Setzwerkzeuge voraus.

Vorbereitung von Exzenterbohrungen

Das Einbringen der Gehäusebohrung mit 15 mm Durchmesser verlangt einen Forstnerbohrer mit Zentrierspitze, um einen planen Bohrgrund ohne Durchstich auf der Sichtseite zu gewährleisten. Ein exakt justierter Tiefenanschlag verhindert ein versehentliches Durchbohren der Platte. In die Stirnseite der Gegenplatte wird die Durchgangsbohrung für den Bolzenhals eingebracht (in der Regel 7 mm bis 8 mm Durchmesser), die rechtwinklig und achsgenau auf das Exzenterzentrum treffen muss.

Verarbeitung von Direktverbindungsschrauben

Möbelschrauben mit Durchmessern von 6,4 mm oder 7,0 mm dürfen nicht ohne Vorbohrung eingedreht werden, da das hohe Materialverdrängungsvolumen die Plattenkante spalten würde. Schreiner setzen hierfür Stufenbohrer ein, die in einem einzigen Arbeitsgang die Kernlochbohrung (z. B. 5 mm), den Schaftdurchmesser (7 mm) sowie die Anfasung für den Senkkopf herstellen. Beim Festziehen mit dem Akkuschrauber über den Innensechskantantrieb HEX 4 ist die Drehmomentbegrenzung so zu wählen, dass das Gewinde im Holzwerkstoff nicht überdreht wird.

Spezifische Einsatzbereiche im Möbelbau

Verbindungsbeschläge übernehmen in unterschiedlichen Möbeltypen spezialisierte Aufgaben:

Küchen- und Kleiderschränke

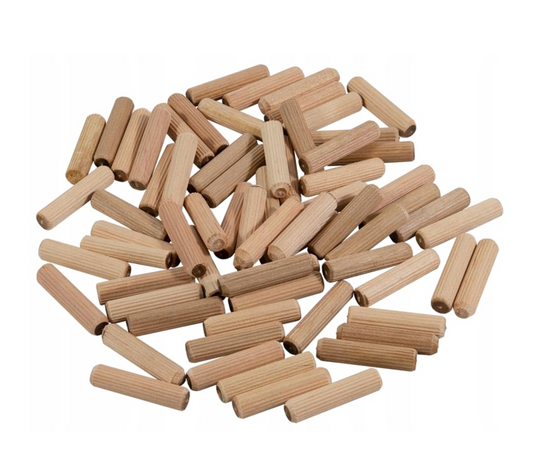

In hohen Schrankkonstruktionen müssen Verbindungsbeschläge nicht nur das Eigengewicht der Fachböden tragen, sondern auch den Querkräften beim Ausrichten standhalten. Die Kombination aus Holzdübeln zur Aufnahme der Scherkräfte und Exzenterverbindern zur Aufnahme der Zugkräfte sorgt für dauerhafte Formstabilität. Nach der Korpuserstellung werden die Sichtbereiche häufig mit passenden Komponenten aus der Kategorie Abdeckkappen harmonisch kaschiert.

Schubladen- und Zargenverbindungen

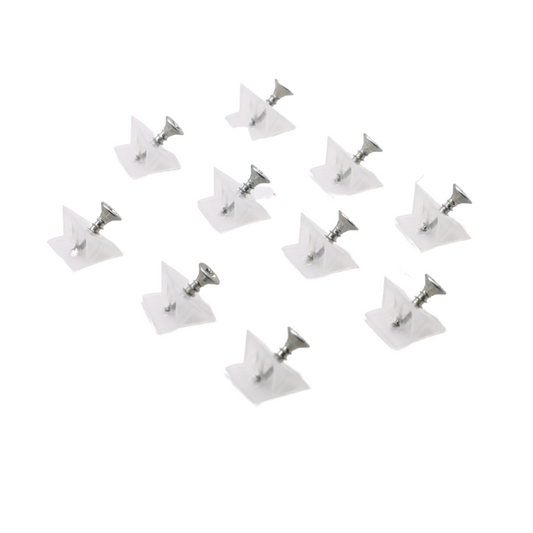

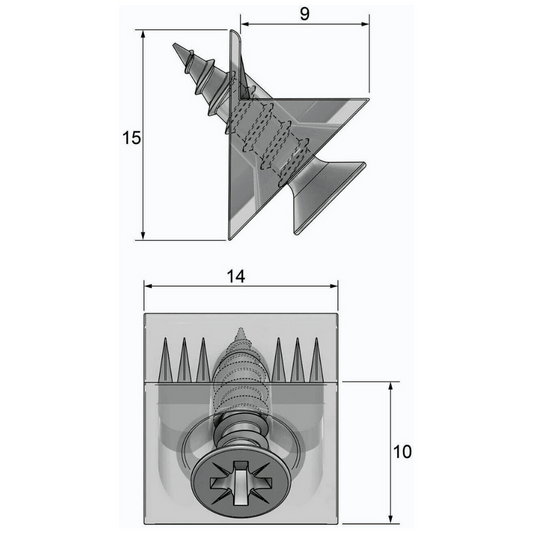

Schubkästen sind durch dynamische Lastwechsel beim Ausziehen beansprucht. Frontblenden werden häufig über verdeckte Bolzen mit den Seitenwänden gekoppelt. Durchhängende Böden von Schubkästen lassen sich durch unterseitig montierte Stützkeile stabilisieren, die den 3 mm bis 4 mm starken Boden wieder fest in die Nut der Zarge drücken.

Verwandte Beschlagkategorien bei furnica.de

Ein stabiler Möbelkorpus bildet die Basis für den Einbau weiterer funktionaler Möbelbeschläge. Passend zu unseren Verbindersystemen finden Sie in unserem Sortiment:

Häufig gestellte Fragen

Welche Gehäusehöhe benötige ich bei 15 mm und 18 mm Spanplatten für Exzenterverbinder?

Für 15 mm starke Plattenwerkstoffe verwenden Sie Exzentergehäuse mit einer Bauhöhe von 7,5 mm, um ein Durchdrücken der Deckschicht zu verhindern. Bei Plattenstärken von 18 mm oder 19 mm wählen Sie Gehäuse mit 9,0 mm Höhe. Der Topfdurchmesser für die Bohrung beträgt bei beiden Varianten standardmäßig 15 mm.

Warum müssen Confirmat-Möbelschrauben zwingend vorgebohrt werden?

Möbelschrauben besitzen einen starken Kerndurchmesser und ein grobes Gewinde mit 6,4 mm oder 7,0 mm Außendurchmesser. Ohne Vorbohrung würde das verdrängte Material das Gefüge von Span- oder MDF-Platten aufsprengen. Mit einem Stufenbohrer werden Kernloch (z. B. 5 mm), Schaftdurchgang (7 mm) und Kopfschnitt in einem Schritt sauber gebohrt.

Wann werden Hülsenschrauben anstelle von Holzdübeln oder Exzentern eingesetzt?

Hülsenschrauben dienen der kraftschlüssigen Koppelung von zwei bereits fertig montierten Schrankkorpussen, beispielsweise bei Küchenzeilen oder Schrankwänden. Durch eine fluchtende Durchgangsbohrung mit 6 mm Durchmesser werden Schraube und Gewindehülse von beiden Seiten eingesteckt und fest verspannt. Sie fixieren benachbarte Seitenwände absolut verzugsfrei miteinander.

Welcher Unterschied besteht zwischen Eurogewinde und metrischem M6-Gewinde bei Bolzen?

Ein Bolzen mit Eurogewinde wird direkt in eine vorgebohrte 5 mm Bohrung in der Holzwerkstoffplatte eingedreht, wo sich sein tiefes Gewinde formschlüssig festzieht. Bolzen mit metrischem M6-Gewinde benötigen hingegen eine zuvor montierte Gewindemuffe oder Einschlagmutter im Trägermaterial. M6-Gewinde bieten bei wiederholter Montage und Demontage eine deutlich höhere Dauerfestigkeit.

Wie werden Kunststoff-Korpusverbinder montiert?

Kunststoff-Korpusverbinder werden direkt in die rechtwinklige Innenecke der beiden Platten gesetzt und mit Spanplattenschrauben befestigt. Es ist kein stirnseitiges Bohren erforderlich, wodurch Außenseiten unberührt bleiben. Nach der Verschraubung wird die im Set enthaltene Abdeckkappe einfach aufgesteckt oder zugeschoben, um die Schraubenköpfe vollständig zu verdecken.
