Schubladenschienen 17 mm

Schubladenschienen 17 mm sind ultraflache Kugelpräzisionsauszüge aus verzinktem Stahl, die speziell für die formschlüssige Montage in einer 17-mm-Nut an der Schubkastenseite konstruiert sind. Wer für leichte Schreibtischcontainer, flache Nachtschränke oder zierliche Badmöbel kompakte Schubladenschienen sucht oder alte Holz- bzw. Kunststoffnuten erneuern möchte, stößt häufig auf die technische Anforderung nach Schubladenschienen 17 mm Nut Vollauszug oder Teilauszug. Durch die direkte Integration in die gefräste Nutwand beansprucht dieser Führungstyp kaum seitliche Einbaubreite im Korpus und erlaubt eine maximale Raumausnutzung der lichten Schrankbreite.

Konstruktionsprinzip und technische Besonderheiten der 17-mm-Nut

Die Angabe von 17 mm beschreibt exakt die Schienenhöhe und das entsprechende Maß der Ausfräsung im Schubkasten. Bei klassischen Kommoden und Kleinmöbeln wird eine Nut in die äußere Zarge eingebracht, in welche das innere Schienenprofil bündig eintaucht. Die präzisen Kugelkäfige aus Stahl garantieren eine saubere Führung mit geringem Reibungswiderstand und verhindern ein seitliches Verkanten der Lade.

• Nut-Höhe: Exakt 17 mm Fräshöhe an der Schubkastenseite für eine passgenaue Aufnahme des Innenprofils.
• Nut-Tiefe: Typischerweise 10 mm Frästiefe im Holzwerkstoff.
• Materialstärke: Robuste 1,0 mm Materialstärke aus verzinktem Stahl sorgen für hohe Verwindungssteifigkeit.
• Korrosionsschutz: Die galvanische Verzinkung schützt das Trägermaterial vor Luftfeuchtigkeit in Wohn- und Sanitärbereichen.
• Mechanische Bremse: Eine integrierte Gummibremse verhindert das unbeabsichtigte Herausgleiten oder selbsttätige Aufspringen der Lade.

Auszugsart und Tragfähigkeit im Vergleich

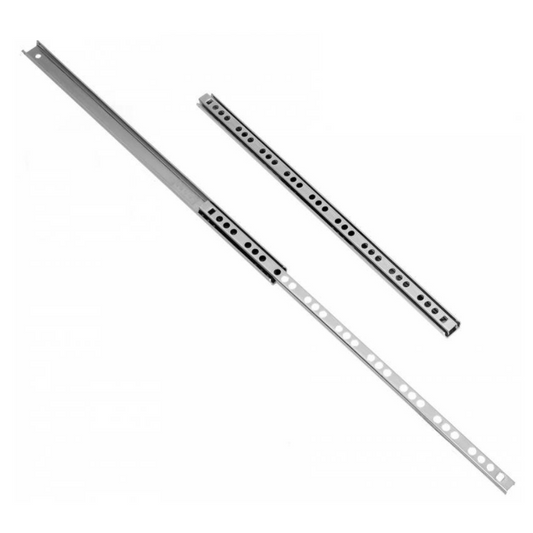

Die 17-mm-Kugelführung ist ein spezialisierter Schubladenauszug flach, der für Nutzlasten von 10 kg bis 15 kg je Paar ausgelegt ist. Die Ausführung als 1 Satz Kugelführung Schubladenschienen, H17 bietet mit 10 kg Tragkraft pro Garnitur eine verlässliche Basis für Bürobedarf, Besteck, Dokumente oder leichte Bekleidung.

Teilauszug versus Vollauszug bei 17-mm-Profilen

Konstruktionsbedingt handelt es sich bei Schienen mit 17 mm Bauhöhe in der Regel um einen Kugelteilauszug für 17mm Nut. Ein Teilauszug gibt rund 70 % bis 80 % der gesamten Kastenlänge frei, während das hintere Segment im Korpus verbleibt. Diese Begrenzung bietet einen wichtigen statischen Sicherheitsvorteil: Das Kippmoment bei freistehenden Kleinmöbeln und Schreibtischcontainern wird spürbar reduziert. Eine echte Vollauszug 17mm Nut Führung erfordert ein dreiteiliges Teleskopsystem, welches aufgrund der filigranen Profilgeometrie extrem selten ist. Benötigen Sie für schwere Lasten oder Werkzeuge einen hundertprozentigen Zugriff, empfehlen sich robuste Schubladenschienen Vollauszug oder gesonderte Schubladenschienen schwerlast mit größerer Querschnittshöhe.

Soft-Close und Push-to-Open bei geringer Bauhöhe

Häufig wird nach Schubladenschienen 17mm Soft Close gesucht. Aufgrund des extrem kompakten Bauraums von 17 mm Höhe und 10 mm Schienenstärke lassen sich integrierte hydraulische Dämpfungszylinder technisch nicht im Schienenprofil unterbringen. Möchten Sie ein sanftes Schließen realisieren, können Sie den Schrankkorpus mit externen Aufschraubdämpfern ausstatten oder auf breitere Schubladenschienen mit Dämpfung sowie Modelle mit automatischem Einzug wie Schubladenschienen mit Selbsteinzug umsteigen. Für moderne grifflose Möbelfronten finden Sie in der Kategorie Schubladenschienen push to open funktionale Alternativen mit mechanischer Druckauslösung.

Nennlängen und Maßbestimmung

Die Wahl der passenden Nennlänge orientiert sich an der Korpustiefe und der Schubladentiefe. Bei der Planung wird das Schienenmaß in Katalogen häufig als Kombination angegeben (wie beispielsweise 17 x 350). Die Schienenlänge darf im geschlossenen Zustand niemals tiefer sein als der lichte Innenraum des Schrankes. Unser Sortiment deckt fein abgestufte Einbaulängen ab:

• Kompakte Ausführungen: 182 mm und 214 mm für sehr seichte Wandborde und Flurmöbel.
• Gängige Standardlängen: 246 mm, 278 mm sowie Längen im Bereich Schubladenschienen 250 mm und Schubladenschienen 300 mm für Nachttische und Kommoden.
• Mittlere Tiefen: 310 mm (gefragt als Schubladenschienen 17 mm 310 mm) und 342 mm, passend für Schubladenschienen 350 mm Korpustiefen im Büro.
• Tiefe Korpusse: 374 mm, 406 mm und 438 mm für Schreibtischcontainer und Schränke im Format Schubladenschienen 400 mm oder Schubladenschienen 450 mm.

Montageanleitung und Schreinerschritte

Die Installation verlangt handwerkliche Genauigkeit: Der Schienenlauf verhält sich wie ein fein abgestimmtes Uhrwerk, bei dem schon ein geringer Versatz zum Klemmen der Stahlkugeln führen kann.

1. Nut prüfen oder fräsen: An den Außenflanken des Schubkastens wird eine 17 mm hohe und 10 mm tiefe Nut gefräst. Bei Renovierungen säubern Sie die bestehende Nut von Holzstaub und Schmiermittelresten.
2. Korpusprofil befestigen: Die Schienenbasis wird an der Innenseite der Korpuswand fixiert. Richten Sie die Schiene parallel zur Korpusunterkante aus. Ein vorderer Rücksprung von ca. 2 mm hinter der Schrankkante gewährleistet einen sauberen Frontschluss.
3. Schubkastenprofil verschrauben: Das bewegliche Profil wird in die Nut der Lade eingelegt und durch die Befestigungsbohrungen verschraubt.
4. Schraubenauswahl: Nutzen Sie passende Spanplattenschrauben mit 3,0 mm oder 3,5 mm Gewindedurchmesser. Der Schraubenkopf mit PZ- oder TX-Antrieb muss zwingend bündig im Profil versenkt sein, damit der Kugelkäfig frei darüber hinweggleitet.
5. Einsetzen und Einrasten: Führen Sie die Schublade parallel in die Schienenführungen ein. Ein leichter Widerstand beim ersten Einschieben ist konstruktiv gewollt, damit die Kugeln im Käfig ihre exakte Endposition finden.

Austausch alter Kunststoffschienen

In vielen bestehenden Möbelstücken älterer Bauart oder Bausatzmöbeln aus dem Baumarkt (beispielsweise kompatibel zu Möbeln mit Schienen aus dem OBI-Sortiment) wurden ab Werk einfache Gleitleisten montiert. Bricht eine historische Führungsschiene aus Kunststoff für Schubkasten mit 17 mm Nut, lässt sich diese 1:1 durch eine kugelgelagerte Schubladenschiene 17mm aus Stahl ersetzen. Das Möbelstück gewinnt dadurch sofort an Führungsruhe, Belastbarkeit und Langlebigkeit, ohne dass Holzarbeiten am Korpus nötig werden.

Verwandte Schienensysteme und Alternativen

Je nach Belastungsanforderung, Holzkonstruktion und optischem Anspruch stehen alternative Beschlagsysteme zur Verfügung:

• Schubladenschienen 27 mm: Bieten eine höhere Tragfähigkeit bei schlanker seitlicher Aufbauhöhe.
• Schubladenschienen Rollenführung: Klassische Bodenmontage für einfache Holzkästen mit leichtem Lauf.
• Schubladenführungen: Die universelle Übersicht aller mechanischen Gleit- und Kugelsysteme.
• Unterflurführungen Schubladenschienen: Für eine verdeckte Montage unter dem Schubkastenboden bei hochwertigen Holzschubladen.
• Schubladenschienen 500 mm: Für Schranktiefen über dem 17-mm-Standardbereich.
• Schubladenschienen 900 mm bis Schubladenschienen 1200 mm: Hochbelastbare Industrieauszüge für maximale Auszugstiefen.
