Unterflurführungen Schubladenschienen

Unterflurführungen Schubladenschienen sind verdeckt montierte Beschlagsysteme, die direkt unter dem Schubkastenboden angebracht werden und dadurch hochwertige Holzschubladen ohne sichtbare seitliche Metallbeschläge führen. Während herkömmliche Schubladenschienen Rollenführung oder seitliche Kugelführungen das Fugen- und Materialbild an den Zargen unterbrechen, bleibt die Mechanik bei diesem Schubladenschienen Unterbau im geschlossenen wie im geöffneten Zustand verborgen. Diese Konstruktionsweise sorgt für eine hohe Seitenstabilität, schützt das Schienenprofil vor herabfallendem Schmutz und verlagert das Traggewicht gleichmäßig unter den Boden.

Funktionsprinzip und Vorteile verdeckter Schubladenauszüge

Im anspruchsvollen Möbel- und Innenausbau steht häufig die handwerkliche Verarbeitung der Zarge im Mittelpunkt, etwa bei gezinkten Massivholzschubladen in Küchen, Wohnzimmermöbeln oder Badunterschränken. Die Unterflurführung fungiert hier wie das unsichtbare Fahrwerk eines Fahrzeugs: Sie trägt die gesamte Last von unten, fängt Hebelkräfte sicher ab und gewährleistet einen exakten, vibrationsarmen Lauf. Durch die tiefe Schwerpunktverlagerung wird ein Verwinden oder Durchhängen selbst bei breiteren Zargen zuverlässig vermieden.

Ein weiterer Vorzug liegt in der mechanischen Kapselung. Da die Laufflächen und Wälzkörper unterhalb des Kastenbodens liegen, sind sie vor Staub, Holzspänen und Küchenabfällen geschützt. Dies verhindert ein Festsetzen von Partikeln im Schmierfilm und garantiert langfristig ein gleichbleibendes Laufverhalten.

Auszugsarten: Vollauszug versus Teilauszug

Bei der Konstruktion von Kastenmöbeln bestimmt die Auszugsgeometrie maßgeblich den Bedienkomfort und die Zugänglichkeit des Stauraums. Abhängig von Korpustiefe und Raumnutzung stehen zwei technische Ausführungen zur Auswahl:

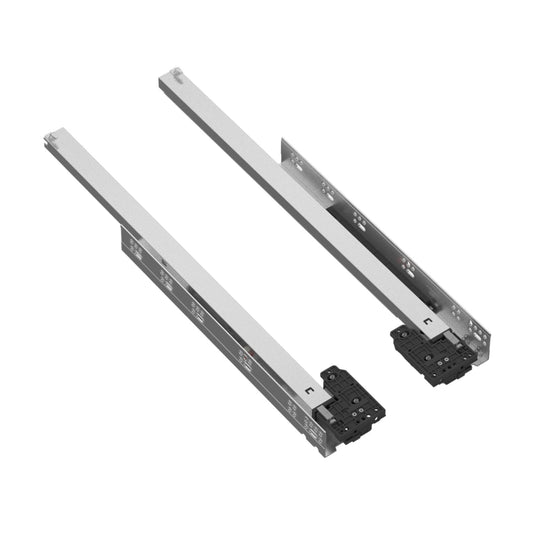

• Vollauszug (100 % Auszugsweg): Ein dreiteiliges Teleskopprinzip ermöglicht es, die Schublade so weit herauszuziehen, dass die Rückwand bündig mit der Vorderkante des Schrankkorpus abschließt. Dies ist unverzichtbar für tiefe Küchenunterschränke und Vorratskästen, damit auch Gegenstände im hintersten Bereich ohne Sichteinschränkung entnommen werden können. Das Modell Soft-Close Unterflurführungen Schubladenschienen, Vollauszug 250mm - 600mm aus verzinktem Stahl bietet hierfür eine dynamische Tragkraft von bis zu 35 kg bei Zargenstärken bis 16 mm. Weitere Varianten finden sich in der Rubrik Schubladenschienen Vollauszug.

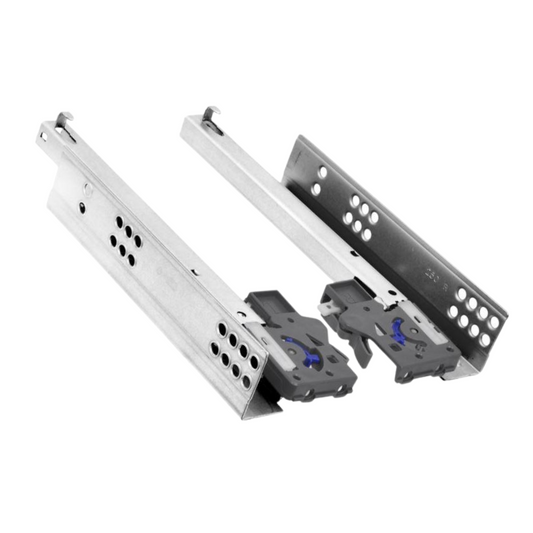

• Teilauszug (3/4 Auszug): Diese Auszüge basieren auf einem zweiteiligen Schienenaufbau, bei dem etwa ein Viertel der Nutzlänge im Schrank verbleibt. Sie eignen sich hervorragend für flache Schreibtischfächer, Nachttische oder Konsolentische. Das System 1 Satz Soft-Close Unterflurführungen Schubladenschienen, 3/4 Auszug bewältigt Lasten bis 35 kg und ist für Zargenstärken bis zu 19 mm ausgelegt.

Bewegungstechnologien: Soft-Close und Push-to-Open

Die Wahl des Auslöse- und Schließmechanismus richtet sich nach dem Griffkonzept und den ergonomischen Anforderungen des Möbels. Bei mechanischen Beschlägen müssen die zwei gegensätzlichen Funktionsweisen präzise unterschieden werden:

Sanfter Selbsteinzug mit Soft-Close

Systeme mit Dämpfung bremsen die Schublade auf den letzten Zentimetern mechanisch ab. Ein integrierter Flüssigkeitsdämpfer nimmt den Schwung auf, woraufhin eine Zugfeder die Lade sanft, geräuschlos und vollständig in den Korpus zieht. Dies schont die Frontanschläge und das gelagerte Staugut. Für kompakte Möbelelemente bietet die Ausführung Soft-Close Unterflurführungen Schubladenschienen 250mm - 550mm eine Belastbarkeit von 25 kg bei einer maximalen Zargendicke von 16 mm. Weitere gedämpfte Beschläge sind unter Schubladenschienen mit Dämpfung zusammengefasst.

Griffloser Komfort durch Push-to-Open

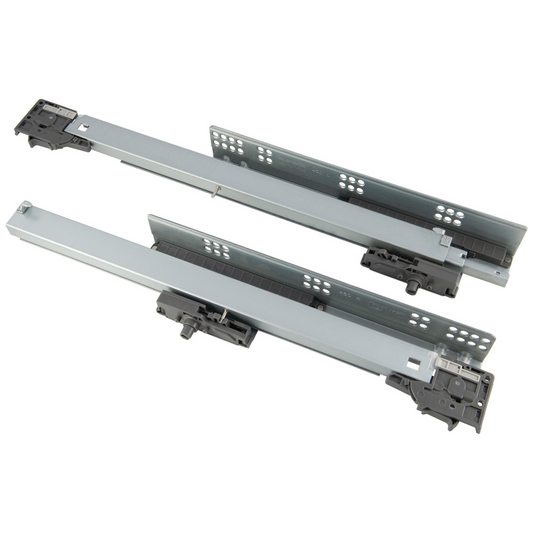

Für moderne, minimalistische Fronten ohne Griffe kommt die Tip-On-Mechanik zum Einsatz. Ein leichter Druck auf die Möbelfront entriegelt eine vorgespannte Feder, die den Schubkasten mechanisch einige Zentimeter aus dem Korpus ausstößt. Das Schließen erfordert ein bewusstes Zudrücken gegen den Federwiderstand, bis das System wieder einrastet. Der Beschlagsatz 1 Satz Push-to-Open Unterflurführungen Schubladenschienen, Vollauszug 250mm - 600mm aus verzinktem Stahl trägt bis zu 35 kg und ist in der Kategorie Schubladenschienen Push to Open zu finden.

Planung, Nennlängen und Maße im Möbelbau

Die Nennlänge der Auszugsschiene richtet sich immer nach der lichten Korpustiefe abzüglich der Front- und Rückwandabstände. Unterflurführungen decken standardisierte Einbautiefen ab:

• Kompaktmaße 250 mm bis 350 mm: Häufig genutzt in Badmöbeln, schmalen Dielenkommoden oder Bürocontainern. Passende Längen bieten Schubladenschienen 250 mm, Schubladenschienen 300 mm sowie Schubladenschienen 350 mm.
• Standardlängen 400 mm bis 500 mm: Das typische Raster für Sideboards, Schrankelemente und Standard-Küchenkorpusse. Hierfür eignen sich Schubladenschienen 400 mm, Schubladenschienen 450 mm und Schubladenschienen 500 mm.
• Große Tiefen 550 mm bis 600 mm: Geeignet für übertiefe Arbeitsplatten, Werkstattkorpusse und Kücheninseln. Hierfür stehen Schubladenschienen 550 mm sowie Schubladenschienen 600 mm bereit.

Für Zargen mit außergewöhnlich hohen Lastanforderungen wie breite Topfauszüge oder schwere Vorratsfächer empfiehlt sich ein Abgleich mit Schubladenschienen Schwerlast, sofern Gewichte über 35 kg bewältigt werden müssen.

Montagehinweise und Justierung

Die Montage einer Unterflurschublade setzt die genaue Einhaltung von Innenmaßen voraus. Anders als bei seitlichen Schienen müssen Kastenbreite, Bodenrücksprung und Zargenstärke (16 mm bzw. 19 mm je nach Modell) exakt aufeinander abgestimmt sein.

1. Korpusschienen montieren: Die Führungsschienen werden im Schrankkorpus parallel ausgerichtet und mit Senkkopf-Spanplattenschrauben (Durchmesser 3,5 mm oder 4 mm) fixiert. Ein PZ- oder TX-Antrieb verhindert dabei das Abrutschen des Schraubendrehers.
2. Rastkupplungen anbringen: An der Unterseite des Schubkastenbodens werden im vorderen Bereich links und rechts Kupplungen verschraubt.
3. Einhängen und Verriegeln: Der Schubkasten wird waagerecht auf die ausgezogenen Schienen aufgesetzt und nach hinten geschoben, bis die Rastkupplungen mit einem Klickgeräusch verriegeln und die hinteren Fanghaken in die Rückwandbohrungen greifen.
4. Frontjustierung vornehmen: Über die Stellräder an den Rastkupplungen lässt sich die Höhe der Möbelfront um typischerweise +/- 2 mm korrigieren, um ein einheitliches Fugenbild im Korpus sicherzustellen.

Ergänzende Beschläge für den Möbelbau

Für den kompletten Innenausbau und die Fertigung individueller Kastenmöbel lassen sich Unterflurauszüge mit weiteren Beschlagkomponenten kombinieren:

• Schubladensysteme — Für montagefertige Schubkästen mit integrierten Metallzargen.
• Schubladenschienen mit Selbsteinzug — Zuverlässiger Einzug für funktionale Werkstatt- und Nutzkästen.
• Schubladenschienen 17 mm — Flache Nutführungen für kleinere Holzschubladen in Bestandsmöbeln.
• Topfbänder mit Dämpfung — Für sanft schließende Schranktüren im passenden Systemdesign.
• Sockelfüße verstellbar — Für die millimetergenaue Ausrichtung des Korpus vor dem Schieneneinbau.
