Schubladenschienen rollenführung

Schubladenschienen Rollenführung sind funktionale Beschlagsysteme für den Korpus- und Möbelbau, bei denen die lineare Bewegung von Schubkästen über stabile Kunststoffrollen auf profilierten Stahlbahnen realisiert wird. Eine solche klassische Rollenführung besteht je Korpusschublade aus zwei aufeinander abgestimmten Profilpaaren: dem Schienenprofil zur Festmontage an der inneren Schrankwand und dem Gegenprofil direkt an der Schubkastenzarge. Diese bewährte Beschlagtechnik bietet dank des formstabilen Werkstoffs Polyoxymethylen (POM) eine hohe Spurtreue sowie einen ruhigen, zuverlässigen Lauf im täglichen Einsatz.

Funktionsweise und Materialeigenschaften der Rollenführung

Das mechanische Wirkprinzip einer Schubladen-Rollenführung ähnelt einer Miniaturbahn auf einem festen Gleis: Das Eigengewicht des beladenen Kastens zentriert das Führungsprofil kontinuierlich in der Laufbahn, während die integrierten Rollen die Reibungskräfte minimieren. Im Gegensatz zu geschlossenen Kugellagersystemen verzeiht eine Rollenführung für die Schublade minimale Toleranzen bei der Korpusmontage und zeigt sich unempfindlich gegenüber Staub, Sägespänen und leichten Verschmutzungen.

Stahlprofile und Oberflächenbehandlung

Die Schienenkörper werden im Kaltwalzverfahren aus solidem Stahl gefertigt. Typische Materialstärken variieren je nach Ausführung zwischen 0,9 mm und 1,2 mm, was den Profilen eine hohe Verwindungssteifigkeit verleiht. Um den Stahl vor Korrosion zu schützen und das Abrollgeräusch der POM-Rollen weiter zu dämpfen, sind die Oberflächen mit einer widerstandsfähigen Epoxidharz-Pulverbeschichtung versiegelt. Im Möbelbau hat sich hierbei die Farbe Weiß als zeitloser Standard etabliert.

Verschleißfeste Laufrollen aus Polyoxymethylen (POM)

Die Rollen für Schubladen bestehen aus hochwertigem POM, einem technischen Thermoplast, der sich durch eine extrem niedrige Gleitreibung und enorme Formstabilität auszeichnet. Selbst unter statischer Dauerbelastung durch einen voll beladenen Schubkasten behalten die Rollen ihre exakte Kreisform bei, ohne dauerhafte Druckstellen oder Abflachungen auszubilden. Die Rollen sind auf fest vernieteten Achsen gelagert, was dem Gesamtsystem eine hohe Langlebigkeit verleiht.

Tragkraft und Belastbarkeit

Standardmäßige Schubladenschienen mit Rollenführung sind für dynamische Belastungen von 15 kg bis 25 kg pro Paar dimensioniert. Dieser Wert umfasst das reine Schubkastengewicht zuzüglich des Inhalts bei voller Bewegung. Für typische Wohnmöbel, Schreibtischcontainer, Nachttische oder Küchenauszüge mit leichter bis mittlerer Belastung bietet dieser Tragkraftbereich ideale Reserven. Sollen hingegen schwere Werkzeugauszüge, Aktenablagen oder breite Vorratsschränke realisiert werden, empfehlen sich technisch spezialisierte Schubladenschienen schwerlast.

Auszugsarten: Teilauszug und Vollauszug im Vergleich

Bei der Planung von Kastenmöbeln ist die Auszugstiefe ein wesentlicher Konstruktionsfaktor. Mechanisch muss zwischen Teilauszügen und Vollauszügen exakt unterschieden werden, da sich Bauart und Zugriffsmöglichkeiten grundlegend unterscheiden.

Der klassische Teilauszug

Die standardmäßige Rollenführung ist konstruktionsbedingt als Teilauszug ausgelegt. Der Schubkasten lässt sich hierbei um rund 70 % bis 75 % der Schienenlänge aus dem Korpus herausziehen. Ein Reststück von etwa 70 mm bis 100 mm verbleibt im Möbelinneren, um den nötigen Hebelarm zwischen den vorderen Korpusrollen und den hinteren Schubkastenrollen aufrechtzuerhalten. Durch eine integrierte Ausrollsicherung kann die Schublade im regulären Betrieb nicht versehentlich aus der Schiene rutschen, lässt sich jedoch durch leichtes Anheben an der Vorderkante werkzeuglos entnehmen.

Rollenführung Vollauszug vs. Kugel-Teleskopschienen

Häufig wird gezielt nach einer Schubladen Rollenführung Vollauszug gesucht. Ein vollständiger 100-%-Auszug lässt sich mit einem einfachen zweiteiligen Rollenprofil rein physikalisch nicht realisieren, da hierfür ein drittes Schienenelement (Zwischenprofil) erforderlich ist. Wenn der Inhalt eines Auszugs bis zur Rückwand lückenlos erreichbar sein muss, greift man im Handwerk standardmäßig auf kugelgelagerte Schubladenschienen Vollauszug zurück.

Verfügbare Baulängen und Abmessungen

Die passende Nennlänge der Schubladenschiene richtet sich nach der lichten Korpustiefe. Die Schienenlänge sollte so gewählt werden, dass zur Schrankrückwand ausreichend Freiraum für die Montage und eventuelle Kabel- oder Belüftungsabstände verbleibt.

Kompakte Längen für Kleinmöbel (250 mm bis 350 mm)

Kürzere Führungsschienen eignen sich für geringe Korpustiefen, wie sie häufig bei Badmöbeln, Hängeschränken oder kompakten Schreibtischen vorkommen:

• Schubladenschienen 250 mm für seichte Schubfächer und Nachttische
• Schubladenschienen 300 mm für standardisierte Beimöbel
• Schubladenschienen 350 mm für Flur- und Büromöbel

Standardmaße für Küche und Wohnbereich (400 mm bis 500 mm)

Mittlere Schienenlängen bilden das Rückgrat klassischer Kastenmöbel und moderner Küchenkorpusse:

• Schubladenschienen 400 mm für universelle Schrankelemente
• Schubladenschienen 450 mm als gängiges Maß für Sideboards und Kommoden
• Schubladenschienen 500 mm für tiefe Küchenunterschränke

Lange Auszugsführungen (550 mm bis 600 mm)

Für maximale Stauraumausnutzung in tiefen Schrankkorpussen stehen erweiterte Längen bereit:

• Schubladenschienen 550 mm für großzügige Ankleideschränke
• Schubladenschienen 600 mm für Werkstattmöbel und Sondermöbel

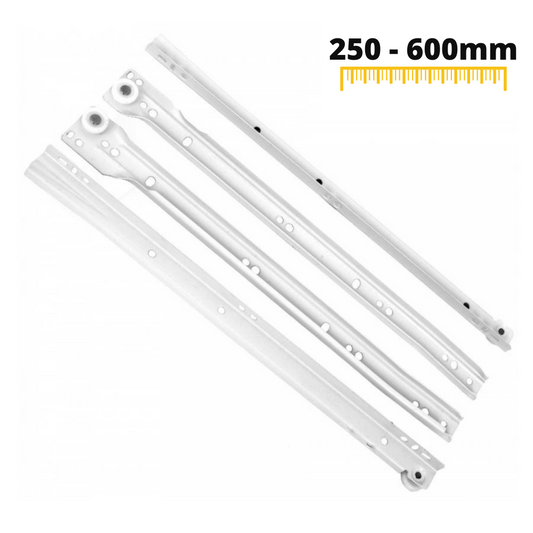

Für den direkten Austausch oder Neubau bieten sich komplett abgestimmte Beschlagsätze an, wie beispielsweise der 1 Satz Rollschubführung Schubladenschienen Weiss von Furnica mit einer Tragkraft von bis zu 25 kg.

Montagerichtlinien, Einbaumaße und Lochbilder

Der einwandfreie Lauf einer Schubladenschiene Rollenführung hängt von der präzisen Einhaltung der Konstruktionsmaße ab. Unsaubere Abstände oder ein Schiefstand führen zu erhöhtem Rollwiderstand oder einem Klemmen der Schublade.

Berechnung der lichten Weite und Einbauluft

Rollenführungen werden seitlich an der Korpusinnenwand montiert, wobei das Schubkastenprofil unter den Boden des Kastens greift (Bodenmontage). Die seitliche Einbauluft beträgt bei diesem System exakt 12,5 mm je Seite. Die Gesamtbreite des fertigen Schubkastens errechnet sich daher nach der Faustformel: lichte Korpusbreite abzüglich 25 mm. Ein geringes Toleranzspiel von etwa 0,5 mm wird durch das Profil ausgeglichen; weicht das Einbaumaß jedoch stärker ab, verliert die Führung ihre Führungskraft oder verkeilt sich.

Schraubenauswahl und Bohrbilder im System 32

Die Korpusschienen verfügen über gestanzte Befestigungslöcher, die auf das standardisierte System 32 mit einem Lochabstand von 32 mm ausgelegt sind. Zur Befestigung an Holzwerkstoffplatten (Spanplatte, MDF) eignen sich Euroschrauben mit einem Durchmesser von 6,3 mm in 5 mm Vorbohrungen oder klassische Senkkopf-Holzschrauben mit 3,5 mm bis 4,0 mm Durchmesser. Es ist zwingend darauf zu achten, dass die Schraubenköpfe vollkommen bündig im Profil versenkt sind, da vorstehende Köpfe mit den POM-Rollen kollidieren und den Beschlag beschädigen.

Integrierter Selbsteinzug durch Ablaufgefälle

Viele Rollenführungen nutzen ein mechanisches Konstruktionsdetail: Auf den letzten 30 mm bis 50 mm der Schienenbahn ist ein leichtes Gefälle eingearbeitet. Sobald die Rolle diese Schräge erreicht, zieht das Eigengewicht der Schublade das Element selbsttätig in die geschlossene Endlage. Dieser rein schwerkraftbasierte Effekt unterscheidet sich grundlegend von aktiv federunterstützten Schubladenschienen mit Selbsteinzug.

Systemabgrenzung: Rollenführung, Kugel- und Unterflursysteme

Je nach Anforderungsprofil kommen im Möbelbau unterschiedliche Auszugsführungen zum Einsatz:

• Kugelführungen: Teleskopschienen mit Stahlkugeln bauen schmaler auf (z. B. flache Schubladenschienen 17 mm oder universelle Schubladenschienen 27 mm). Sie bieten oft eine höhere Tragkraft und einen Vollauszug, verlangen jedoch eine absolut spielfreie Montage.
• Unterflurführungen: Diese Schienen werden verdeckt unter dem Schubkastenboden angebracht. Für ein reduziertes Fugenbild und unsichtbare Beschlagtechnik sind Unterflurführungen Schubladenschienen die erste Wahl im gehobenen Innenausbau.
• Dämpfung und grifflose Bedienung: Eine klassische Rollenführung besitzt keine integrierte Schließdämpfung. Wer ein leises, sanftes Einziehen wünscht, wählt Schubladenschienen mit Dämpfung (Soft-Close). Bei grifflosen Möbeldesigns mit mechanischer Druckauslösung kommen stattdessen Schubladenschienen push to open zum Einsatz.

Wartung und Pflege in der Werkstattpraxis

Schubladenschienen mit Rollenführung gelten als äußerst wartungsarm. Die POM-Laufrollen benötigen keine Schmiermittel. Das Auftragen von mineralischem Öl, Fett oder Silikonspray ist ausdrücklich zu vermeiden, da diese Schmiermittel Staub binden und auf Dauer zu Verklebungen der Laufflächen führen. Zur Pflege genügt das regelmäßige Abwischen der Laufprofile mit einem trockenen oder leicht feuchten Tuch.
