Schubladenschienen 35 mm

Schubladenschienen 35 mm sind kugelgelagerte Teleskopauszüge mit einer Profilhöhe von 35 mm aus verzinktem Stahl, die als zuverlässiger Schubkasten Auszug für leichte bis mittelschwere Kastenkonstruktionen im modernen Möbelbau dienen. Diese Schienen für Schublade bieten durch ihre dreiteilige Teleskopbauweise einen vollen Auszugsweg bei besonders kompakter seitlicher Aufbauhöhe. Durch die solide Materialstärke von 0,8 mm pro Profilsegment und präzise geführte Kugelkäfige eignen sich diese Beschläge hervorragend für standardisierte Korpustiefen im Wohn-, Büro- und Schlafbereich.

Technische Spezifikationen und mechanischer Aufbau

Die Profilhöhe von 35 mm markiert im Möbelbeschlagbereich ein ideales Verhältnis zwischen vertikalem Platzbedarf und Tragfähigkeit. Die Schienen arbeiten mit einem innenliegenden Kugelkäfig aus Stahl, der mehrere gehärtete Lagerkugeln umfasst. Diese Mechanik wirkt wie das Getriebe einer Schweizer Uhr, indem sie die auftretenden Zug- und Druckkräfte auf dutzende Kontaktpunkte verteilt und so ein Verkanten oder Ruckeln beim Öffnen verhindert.

Die wichtigsten technischen Parameter der 35-mm-Kugelführungen umfassen:

• Profilhöhe: 35 mm Korpusschienenhöhe.
• Einbaubreite (Einbauluft): 12,7 mm Spaltmaß pro Schienenseite.
• Material: Kaltgewalzter, verzinkter Stahl mit 0,8 mm Blechstärke je Profilstrang.
• Tragkraft: Bis zu 25 kg dynamische Last pro Schienenpaar bei fachgerechter Befestigung.
• Endanschlag: Integrierte Gummibremse zur Dämpfung des Anschlaggeräusches beim Einschieben.
• Auszugsart: Echter Schubladenschienen Vollauszug für uneingeschränkten 100-Prozent-Zugriff bis zur Kastenrückwand.

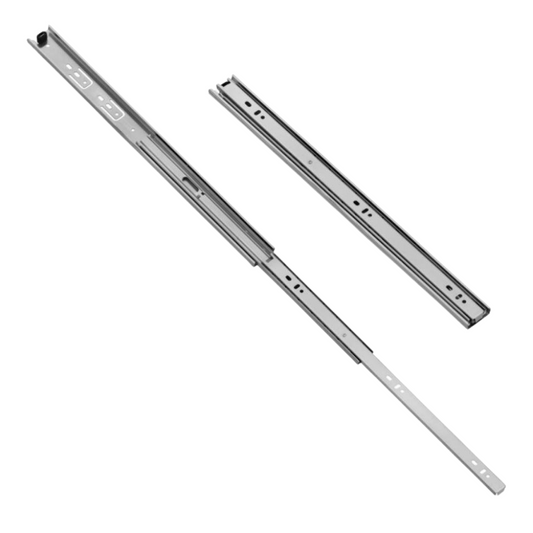

Als Basiselement für vielfältige Möbelkorpusse hat sich das Modell 1 Satz Kugelführung Schubladenschienen, H35 im Standardausbau bewährt, da es robuste Laufeigenschaften mit einfacher Montage vereint.

Auswahl der passenden Nennlänge für Schubladen und Schränke

Die Bestimmung der optimalen Länge richtet sich nach der lichten Innentiefe des Möbels sowie der Außenkorpuslänge des Schubkastens. Schienen ausziehbar auszuwählen bedeutet, dass die Korpustiefe stets ein geringes Übermaß gegenüber der Nennlänge aufweisen muss, damit die Frontfuge sauber schließt und zur Rückwand ein Freiraum von 3 mm bis 5 mm verbleibt.

Für unterschiedliche Korpustiefen stehen diverse Nennlängen bereit:

• Kompakte Auszüge für geringe Möbeltiefen oder flache Beimöbel: Schubladenschienen 250 mm und Schubladenschienen 300 mm.
• Standardmaße für Bürocontainer, Schreibtische und Nachttische: Schubladenschienen 350 mm sowie Schubladenschienen 400 mm.
• Gängige Tiefen für Schrankelemente und Kommoden: Schubladenschienen 450 mm und Schubladenschienen 500 mm.
• Erweiterte Längen für großzügige Stauraumlösungen: Schubladenschienen 550 mm und Schubladenschienen 600 mm.

Wenn Sie eine Teleskopschublade 35 cm tief planen, greifen Sie passgenau zur Nenngröße 350 mm. Bei sehr langen Korpussen oder Werkstattmöbeln mit größerer Einbautiefe kommen Spezialgrößen wie Schubladenschienen 650 mm, Schubladenschienen 700 mm oder Schubladenschienen 800 mm in Betracht. Für Belastungen über 25 kg empfiehlt sich der Wechsel auf Schubladenschienen schwerlast.

Funktionsweise und Abgrenzung verschiedener Schienensysteme

Die Auswahl des passenden Führungssystems bestimmt den täglichen Bedienkomfort. Die 35-mm-Kugelführung arbeitet mit drei ineinandergreifenden Teleskopsegmenten und einer integrierten Gummibremse, die den Schubkasten in der Endlage sanft arretiert.

Im Möbelbau existieren alternative mechanische Lösungen, die spezifische Vorzüge bieten:

• Dämpfung und Selbsteinzug: Auszugsschienen für Schubladen mit integriertem Gas- oder Öldruckdämpfer ziehen den Kasten auf den letzten Zentimetern aktiv und geräuschlos ein. Entsprechende Ausführungen finden sich unter Schubladenschienen mit Dämpfung sowie Schubladenschienen mit Selbsteinzug.
• Grifflos öffnen (Push-to-Open): Für moderne Fronten ohne Knöpfe oder Griffe sorgt ein mechanischer Federauslöser dafür, dass die Schiene nach leichtem Antippen aufspringt. Diese Beschläge sind unter Schubladenschienen Push to Open geführt. Push-to-Open und Soft-Close schließen sich bei rein mechanischen Schienen gegenseitig aus.
• Klassische Rollenführungen: Eine traditionelle Schubladenschienen Rollenführung läuft auf Kunststoffrollen in einer Profilnut und dient oft als kostengünstiger Teilauszug im Schrankbereich.
• Verdeckte Montage: Für unsichtbare Beschlagtechnik unterhalb des Holzbodens werden hochwertige Unterflurführungen Schubladenschienen eingesetzt.
• Sehr schmale Bauformen: Bei extrem geringen Abständen an der Korpusschneide bieten flache Schubladenschienen 17 mm eine alternative Nut- und Seitenführung.

Montageanleitung und Maßermittlung für Schienen für Schubladen

Die fachgerechte Montage einer Schublade mit Schiene erfordert präzises Anreißen und das Einhalten der Toleranzmaße. Bei Schrank Schubladen Schienen mit 35 mm Höhe erfolgt der Einbau als seitlich aufgeschraubte Führung.

1. Berechnung der Schubkastenbreite

Da jedes Schienenprofil exakt 12,7 mm Einbaubreite benötigt, müssen für beide Seiten zusammen exakt 25,4 mm (aufgerundet 26 mm für ausreichend Bewegungsfreiheit) von der lichten Korpusbreite abgezogen werden. Beträgt die lichte Breite des Schranks beispielsweise 400 mm, darf die Schublade inklusive Seitenwänden maximal 374 mm bis 374,6 mm breit sein. Planen Sie eine Schublade 35 cm breit, muss der Korpusinnenraum folglich mindestens 375,4 mm messen.

2. Trennung der Schienenstränge

Vor dem Verschrauben wird der innere Auszugsarm von der Korpusschiene gelöst. Ziehen Sie den Vollauszug komplett auseinander, bis der integrierte schwarze Rasthebel sichtbar wird. Drücken Sie den Entriegelungshebel nach oben bzw. unten, um den Kastenflansch werkzeuglos herauszuziehen. So lassen sich Korpusschiene und Schubkastenschiene unabhängig voneinander befestigen.

3. Befestigung im Korpus

Richten Sie die Korpusschiene im exakten 90-Grad-Winkel zur Vorderkante des Schrankes aus. Nutzen Sie entweder die vorgebohrten Positionen im 32-mm-Lochraster (System 32) mit 5-mm-Euroschrauben oder befestigen Sie die Schiene in Massivholz-, MDF- oder Spanplattenkorpussen mit 3,5 mm bis 4,0 mm Spanplattenschrauben mit Senkkopf (PZ- oder TX-Antrieb). Wichtig: Der Schraubenkopf muss vollständig in der Senkung verschwinden, damit der Kugelkäfig beim Ein- und Ausfahren nicht blockiert.

4. Befestigung an der Schublade und Endmontage

Die Innenschiene wird mittig oder im unteren Drittel der Schubladenseite bündig mit der Kastenvorderkante verschraubt. Schieben Sie anschließend die Schublade mit den montierten Innenprofilen parallel in die Führungsschienen des Korpusses ein. Bei Erreichen des hinteren Anschlags rasten die Sperrhebel mit einem deutlichen Klicken wieder sicher ein.
