Topfbänder / Schrankscharniere mit dämpfung (Soft Close)

14 Produkte

Beliebte Unterkategorien

2Topfbänder / Schrankscharniere 30 Grad 30° 2Topfbänder / Schrankscharniere 45 Grad 45° 2Topfbänder / Schrankscharniere 90 Grad 90° 12Topfbänder / Schrankscharniere 110 Grad 110° 1Topfbänder / Schrankscharniere 135 Grad 135° 2Topfbänder / Schrankscharniere 165 Grad 165°

Verwandte Kategorien

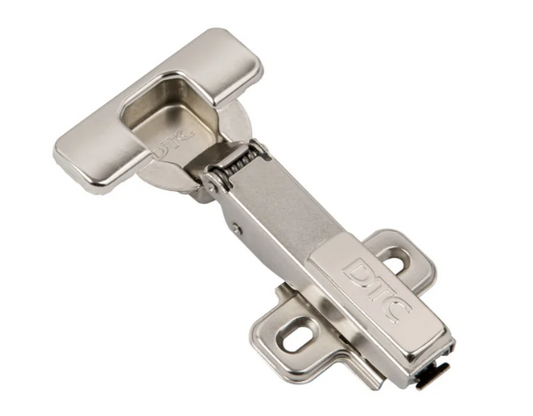

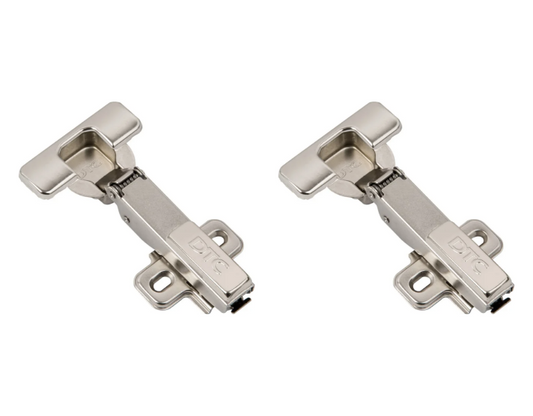

Topfbänder / Schrankscharniere mit Dämpfung (Soft Close) sind verdeckt liegende Möbelgelenke aus vernickeltem Stahl mit integriertem hydraulischem Dämpfungssystem, die das unkontrollierte Zuschlagen von Schrankfronten abfangen und Drehtüren geräuschlos in die geschlossene Endlage ziehen. Jedes moderne Topfband bildet das mechanische Bindeglied zwischen Korpusseitenwand und Möbeltür und schützt empfindliche Kanten aus Spanplatte, MDF oder Massivholz vor mechanischen Belastungen durch harte Schläge.

Funktionsprinzip der integrierten Soft-Close-Dämpfung

In modernen Küchen- und Wohnmöbeln hat sich das Softclose Scharnier als Standardbeschlag etabliert. Der integrierte Schließmechanismus basiert auf einer kompakten Hydraulikeinheit, die entweder direkt im Scharniertopf oder im Gelenkarm verbaut ist. Sobald der Schließwinkel der Schranktür einen Bereich von etwa 20° bis 30° erreicht, greift der hydraulische Kolben ein. Der Dämpfer verhält sich wie ein Miniatur-Stoßdämpfer eines Schwerlastfahrzeugs: Er nimmt die kinetische Energie der Front auf und drückt das eingeschlossene Dämpfungsfluid durch präzise dimensionierte Strömungskanäle. Dadurch bremst das Scharnier mit Dämpfer die Bewegung progressiv ab und führt die Tür über eine integrierte Feder vollkommen lautlos an die Korpusvorderkante heran.

Konstruktion und Anschlagarten für Schrankscharniere mit Dämpfung

Die Auswahl des passenden Topfbandes hängt primär von der räumlichen Positionierung der Schrankfront zur Korpusaußenkante ab. Die Kröpfung des Gelenkarms definiert den Versatz und bestimmt die Anschlagart:

Öffnungswinkel und Sonderlösungen für Eckschränke

Der erforderliche Öffnungswinkel richtet sich nach dem Nutzungsbereich sowie den Schrankinnenausbauten:

Bohrmaße, System 32 und Montageplatten

Die Montage von Topfbändern basiert im gewerblichen Möbelbau auf standardisierten Rastermaßen. Das gebräuchlichste Bohrmaß für den Topf beträgt im Durchmesser 35 mm bei einer Frästiefe von 11,5 mm bis 12,5 mm, ausgeführt mit einem präzisen Forstnerbohrer. Entsprechende Beschläge führt die Rubrik Topfbänder 35 mm. Die Montage am Korpus erfolgt nach dem System 32, bei dem Befestigungslöcher im Abstand von 32 mm mit einem Durchmesser von 5 mm vorgebohrt werden.

Die Distanz der Montageplatte beeinflusst die Positionierung des Scharnierarms:

  • Distanz H0: Flache Standard-Kreuzplatte (Distanz 0 mm) für übliche Korpusseiten aus 16 mm bis 18 mm Plattenmaterial.
  • Distanz H2: Erhöhte Kreuzplatte (Distanz 2 mm) zur Anpassung des Fugenbildes oder für abweichende Materialstärken und Gehrungssituationen.

Vormontierte Euroschrauben bieten in 5-mm-Systembohrungen maximale Auszugsfestigkeit im Holzwerkstoff. Moderne Clip-On-Systeme erlauben das werkzeuglose Aufstecken und Abnehmen des Scharnierarms von der Korpusplatte, was Transport und Montage wesentlich erleichtert.

Präzise 3D-Justierung für ein gleichmäßiges Fugenbild

Nach der Montage wird die Schranktür über integrierte Verstellschrauben am Scharnierarm und an der Montageplatte millimetergenau eingerichtet. Mit Modellen wie dem 3D Soft-Close Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Eckanschlag lässt sich das Spaltmaß dreidimensional kalibrieren:

  1. Seitenverstellung (Auflagenkorrektur): Durch Drehen der vorderen Schraube am Scharnierarm wird die Tür seitlich ausgerichtet (+2 mm / -2 mm), um parallele Fugen zwischen zwei Fronten zu erzielen.
  2. Tiefenverstellung: Die hintere Exzenterschraube verschiebt die Möbeltür vor oder zurück (+3 mm / -2 mm). Dies stellt sicher, dass die Tür flächig an der Korpusvorderkante aufliegt und der Dämpfer ohne mechanische Blockade auslöst.
  3. Höhenverstellung: Über Langlöcher oder eine Exzenterschraube an der Montageplatte lässt sich die vertikale Position der Tür um +2 mm / -2 mm ausrichten.

Bedarfsermittlung und technische Abgrenzung zu Push-to-Open

Die Anzahl der Küchenschrank Scharniere mit Dämpfung richtet sich nach Fronthöhe und Frontgewicht. Für kleine Türen bis 900 mm Höhe (ca. 4 bis 6 kg) reichen 2 Topfbänder aus. Bei Höhen bis 1600 mm (ca. 8 bis 12 kg) sind 3 Scharniere vorzusehen, bis 2000 mm (ca. 13 bis 17 kg) 4 Scharniere und bei hohen Fronten bis 2400 mm (ca. 18 bis 22 kg) 5 Scharniere. Bei schweren Massivholzfronten oder Spiegeltüren empfiehlt sich zur gleichmäßigen Kraftverteilung ein zusätzliches Band.

Wichtiger Planungshinweis: Soft-Close-Scharniere können nicht mit mechanischen Push-to-Open-Druckschnäppern (Tip-On) kombiniert werden. Die integrierte Schließfeder des Soft-Close-Mechanismus zieht die Tür permanent zu, wodurch ein federnder Ausstoßstift wirkungslos blockiert wird. Für grifflose Fronten mit Drucköffnung müssen zwingend federlose Scharniere ohne Zuhaltung wie das 3D Push to Open Federlose Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Eckanschlag montiert werden.

Verwandte Beschläge und Möbelkomponenten

Für ganzheitliche Möbelbauprojekte und funktionale Innenausbauten finden Sie in unserem Shop ergänzende Verbindungselemente und Auszugssysteme:

Häufig gestellte Fragen

Was bedeutet der Topfdurchmesser von 35 mm beim Topfband?

Der Topfdurchmesser von 35 mm bezeichnet das lichte Maß der Rundfräsung auf der Innenseite der Möbeltür. In diese Bohrung mit meist 11,5 mm bis 12,5 mm Tiefe wird der Metalltopf des Scharniers formschlüssig eingelassen und verschraubt. 35 mm ist die gängige Standardgröße im europäischen Möbelbau.

Lassen sich vorhandene Schrankscharniere auf Soft Close umrüsten?

Ja, bestehende Scharniere können 1:1 durch Soft-Close-Topfbänder ersetzt werden, sofern der Topfdurchmesser von 35 mm und das Bohrbild übereinstimmen. Achten Sie bei der Auswahl auf die korrekte Anschlagart (Eckanschlag, Mittelanschlag oder Innenanschlag) und tauschen Sie für passgenauen Sitz die Montageplatte im Korpus direkt mit aus.

Warum schließt ein Softclose Scharnier nicht mehr vollständig?

Ein unvollständiges Schließen liegt meist an einer fehlerhaften Tiefeneinstellung. Steht der Scharnierarm zu eng am Korpus, stößt die Möbeltür vor Beendigung des Dämpfungswegs an die Korpusvorderkante. Über die hintere Tiefenverstellschraube lässt sich die Front um 1 mm bis 2 mm nach vorne justieren, um den Dämpfungsweg freizugeben.

Können Soft-Close-Scharniere mit Push-to-Open kombiniert werden?

Nein, gedämpfte Topfbänder und Push-to-Open-Schnäpper arbeiten mechanisch gegeneinander. Während der Soft-Close-Mechanismus die Schranktür über eine Schließfeder aktiv zuhält, erfordert ein Druckschnäpper eine federlose Türbewegung. Für grifflose Fronten mit Tip-On-Funktion müssen zwingend federlose Topfbänder ohne Dämpfung verbaut werden.

Welche Schrauben eignen sich für die Befestigung im System 32?

Im System 32 werden spezielle Euroschrauben mit 5 mm Schaftdurchmesser und flachem Gewinde verwendet. Sie verankern sich formschlüssig in den vorgebohrten 5-mm-Lochreihen der Korpuswand, ohne das Material aufzuspreizen. Bei Vollholz oder unverbohrten Korpusseiten kommen klassische Spanplattenschrauben (oft 3,5 x 16 mm mit PZ- oder TX-Antrieb) zum Einsatz.
