Schreibtischkabeldurchführung 80mm

Eine Schreibtischkabeldurchführung 80 mm ist ein kreisrunder Möbelbeschlag aus Metall mit einem Nenneinbaumaß von 80 Millimetern, der zur geordneten Durchführung von Strom-, Daten- und Signalleitungen durch Arbeitsplatten dient. Im professionellen Büroausbau sowie im anspruchsvollen Möbelbau gilt dieser Durchmesser als bewährter Industriestandard, um voluminöse Leitungsbündel und großformatige Steckverbindungen strukturiert von der Arbeitsfläche in den Unterbau zu leiten. Durch die großzügige Bemessung verhindert eine Kabeldurchführung Schreibtisch 80 mm das gefährliche Abknicken von Leitungen und erleichtert die Elektrifizierung moderner Arbeitsplätze maßgeblich.

Präzise Geometrie und technische Spezifikationen

Die Angabe 80 mm definiert den Fräsdurchmesser der Bohrung im Plattenmaterial. Der eigentliche Korpus des Beschlags ist so konstruiert, dass er sich formschlüssig in die Aussparung einfügt, während der überstehende Rand eventuelle Ausrisse an der Schnittkante verdeckt.

• Nenn-Einbaudurchmesser: 80 mm (erfordert eine 80-mm-Lochsäge)
• Außendurchmesser des Auflagekragens: 88 mm
• Innendurchmesser der Öffnung: 78 mm
• Gesamte Einbauhöhe: 13 mm
• Materialausführung: Massives Metall für hohe Verwindungssteifigkeit

Der Kragen mit einem Außendurchmesser von 88 mm überbrückt Bohrungstoleranzen zuverlässig und bildet einen sauberen Übergang zur Plattenoberfläche. Mit einer Bauhöhe von 13 mm trägt das Element kaum auf und kollidiert nicht mit quer verlaufenden Unterzügen oder Traversen moderner Tischkonstruktionen.

Konstruktionsvarianten: Bürstendichtung versus Elastomereinsatz

Je nach Art der geführten Leitungen und optischen Präferenzen stehen innerhalb des 80-mm-Programms zwei unterschiedliche Ausführungsarten bereit: Modelle mit offenem Deckelmechanismus sowie Varianten mit integrierter Gummilippe.

Klassische Metalldurchlässe mit Segmentdeckel

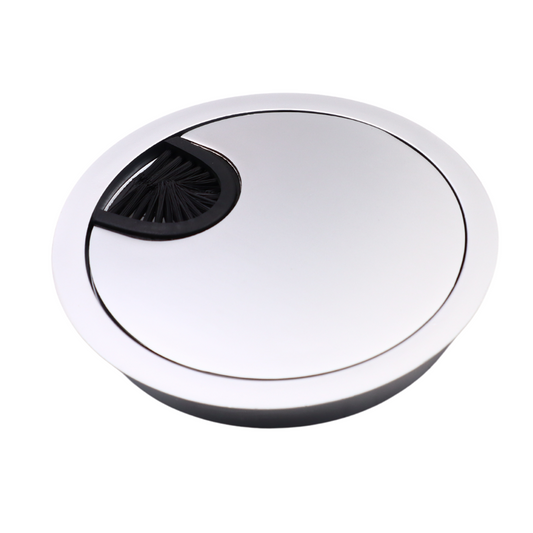

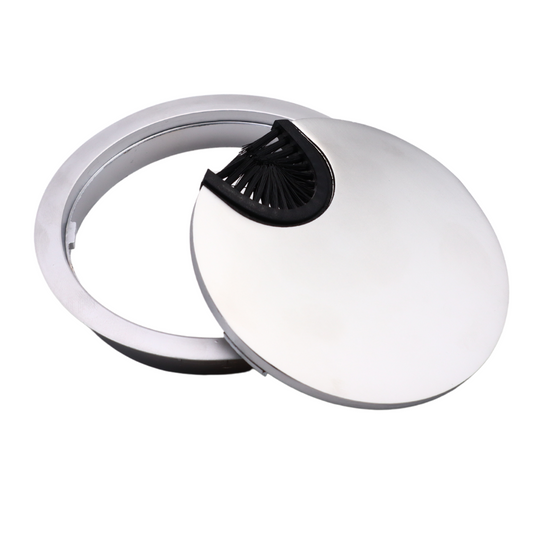

Bei den Standardausführungen wird der Deckel durch eine leichte Drehbewegung arretiert. Durch die Passung lässt sich das Segment bei Bedarf vollständig herausnehmen, um dicke Steckerhindernisse hindurchzuführen. Ein hochwertiges Beispiel hierfür ist die Metall Kabeldurchführung 80mm, Gebürsteter Stahl. Für minimalistisch gestaltete Tische eignet sich zudem die glatte Metall Kabeldurchführung 80mm - Schwarz oder die helle Metall Kabeldurchführung 80mm, Silber.

Kabeldurchlässe mit dämpfendem Gummieinsatz

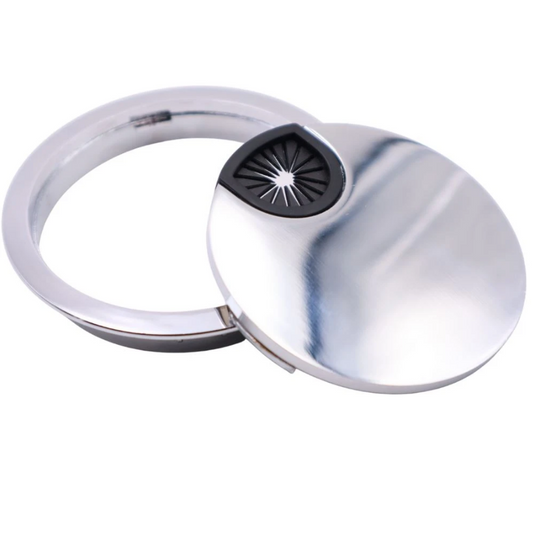

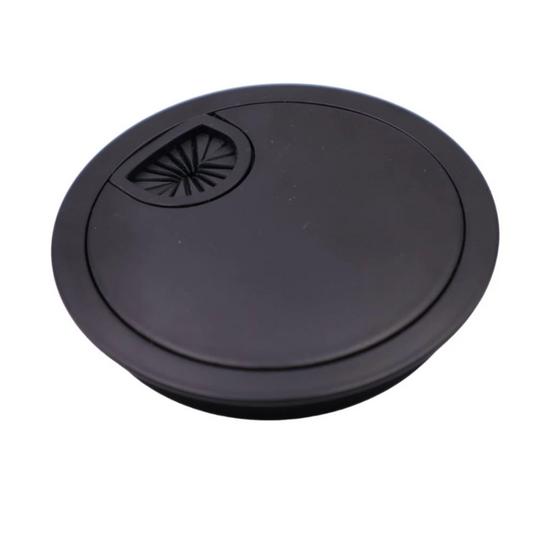

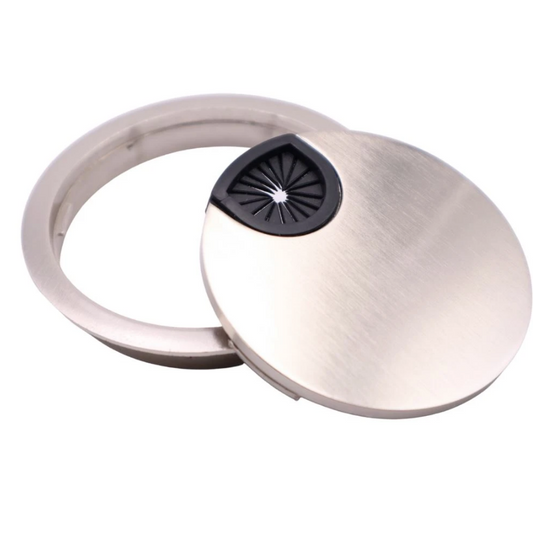

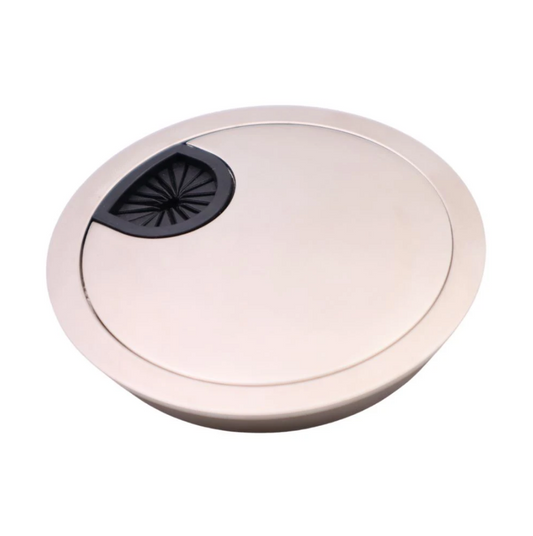

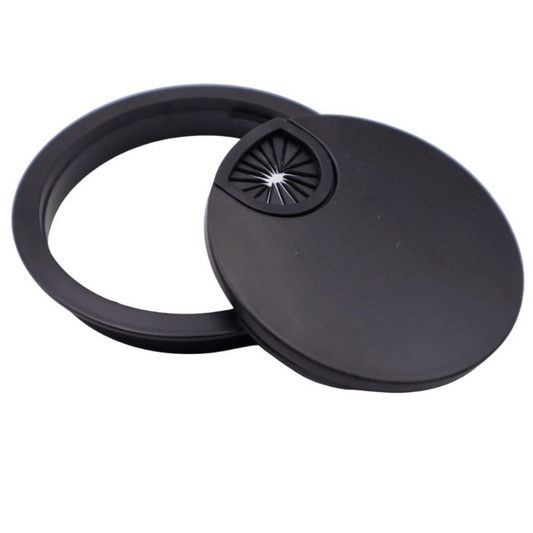

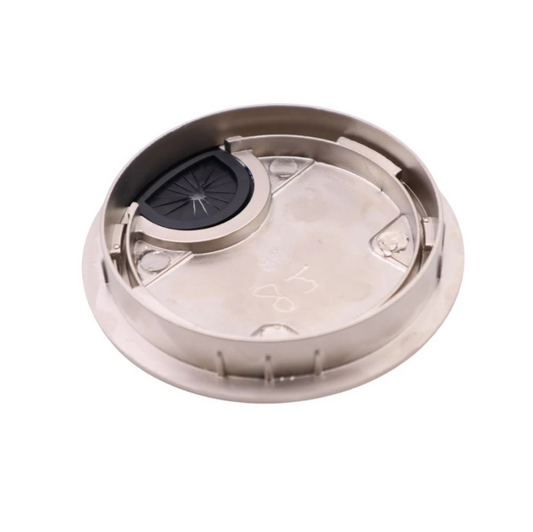

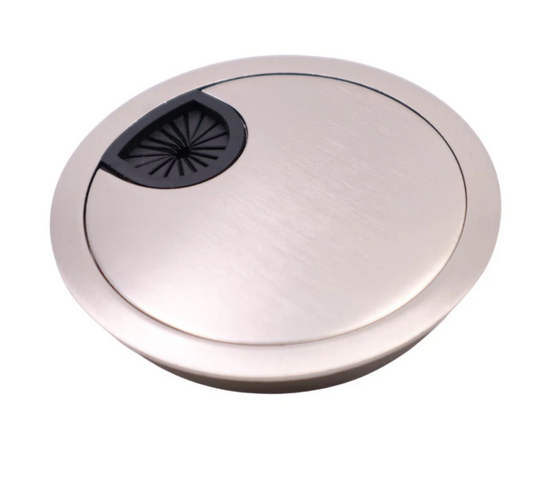

Modelle mit flexiblem Gummiloch schützen empfindliche Leitungsisolierungen dauerhaft vor mechanischem Abrieb. Die weichen Lamellen schmiegen sich eng an die Kabelstränge an, verhindern das Herausrutschen dünner Ladekabel und reduzieren Zugkräfte. Die Metall-Kabeldurchführung mit Gummiloch - Schwarz Matt Ø80mm bietet dabei eine matte Oberfläche ohne störende Lichtreflexionen. Für glänzende Akzente sorgt die Metall-Kabeldurchführung mit Gummiloch - Chrom Ø80mm, während die Metall-Kabeldurchführung mit Gummiloch - Satin Ø80mm und die Metall-Kabeldurchführung mit Gummiloch - Gebürsteter Stahl Ø80mm feine Schliffbilder aufweisen.

Vorteile des Durchmessers 80 mm am Technikarbeitsplatz

Die Nennweite von 80 mm fungiert am stark frequentierten Schreibtisch wie eine mehrspurige Autobahn für die gesamte Energie- und Datenversorgung, über die sämtliche Schnittstellen gebündelt abfließen. Kleinere Durchlässe stoßen bei komplexen IT-Setups schnell an physikalische Grenzen.

Ein handelsüblicher Schutzkontaktstecker (Schuko CEE 7/4) misst an seiner breitesten Stelle etwa 37 mm. Ein Schreibtischkabeldurchlass mit 80 mm Bohrung nimmt problemlos zwei dieser Stecker gleichzeitig auf, ohne dass Steckergehäuse demontiert oder Kabel abgeklemmt werden müssen. Zusätzlich verbleibt ausreichend lichter Raum für sperrige HDMI-Stecker, DisplayPort-Leitungen, USB-C-Hubs sowie das Netzkabel für eine Tischleuchte.

Planung und Integration in Möbelsysteme

Die Positionierung einer 80-mm-Durchführung muss frühzeitig mit dem Unterbau und benachbarten Funktionselementen abgestimmt werden. Ob gewerblicher Büroschreibtisch oder kompaktes Heimbüro: Ein Mindestabstand von 50 mm bis 80 mm zur Plattenhinterkante stellt sicher, dass die Materialfestigkeit von Spanplatten oder Massivholzplatten gewahrt bleibt.

Bei der Montage ist darauf zu achten, dass die Bohrung nicht mit den Montageplatten kollidiert, wenn beispielsweise Tischbeine oder aussteifende Längszargen montiert werden. Bei höhenverstellbaren Arbeitsplätzen sorgt der 80-mm-Ausschnitt dafür, dass Energieführungsketten oder flexible Spiralschläuche kollisionsfrei folgen können. Auch in vertikaler Einbaulage leistet das Maß hervorragende Dienste: Als Wanddurchführung 80mm in den Korpusrückwänden von Medienschränken ermöglicht der Beschlag eine verdeckte Kabelführung zwischen Audio-Video-Geräten und Steckdosen.

Fachgerechte Montage in Holz- und Verbundwerkstoffen

Der Einbau einer Metall-Kabeldurchführung mit 80 mm Durchmesser lässt sich mit Standard-Schreinerwerkzeugen präzise und sauber durchführen.

1. Position anzeichnen: Den Mittelpunkt der Bohrung ermitteln. Kollisionen mit einem Schreibtischgestell oder Traversen an der Plattenunterseite im Vorfeld ausschließen.
2. Bohrbereich sichern: Die Ober- und Unterseite der Platte mit Malerkrepp abkleben. Das Band verhindert das Ausbrechen der Melaminharzbeschichtung oder der Furnierlage beim Anschnitt.
3. Bohrung ausführen: Eine Bi-Metall- oder hartmetallbestückte Lochsäge mit 80 mm Durchmesser in die Bohrmaschine einspannen. Mit dem Zentrierbohrer rechtwinklig vorbohren. Sobald die Zentrierspitze unten austritt, die Bohrkrone absetzen und von der Rückseite aus fertigbohren. Dieses wechselseitige Vorgehen sichert beidseitig perfekte, splitterfreie Lochkanten.

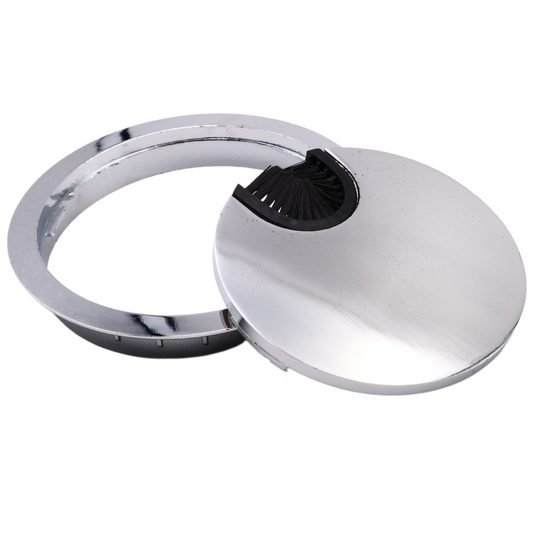

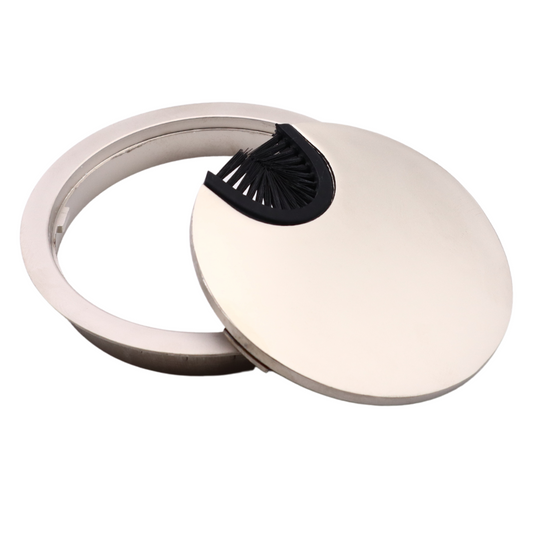

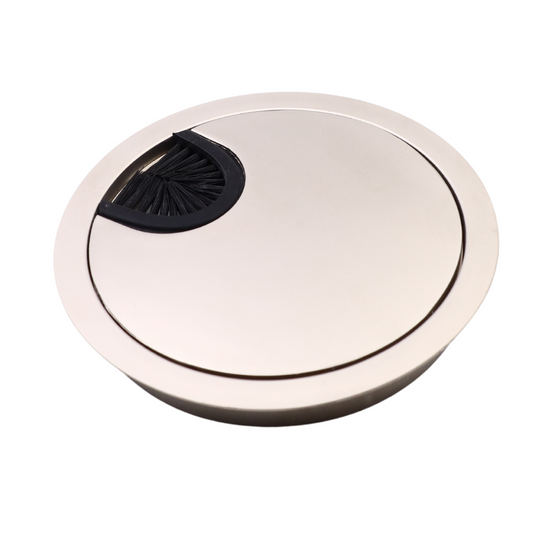

4. Kanten glätten und Beschlag einpressen: Die Bohrungsinnenwand leicht mit Schleifpapier entgraten. Die Metall Kabeldurchführung 80mm, Chrom oder die matte Metall Kabeldurchführung 80mm - Satin passgenau in die Öffnung drücken. Durch die exakten Toleranzen von Korpus (78 mm Kern) und 88-mm-Flansch ist ein Verkleben nicht erforderlich.

Ergänzende Beschläge für den modernen Schreibtischbau

Für eine ganzheitliche Möbelkonstruktion lassen sich die 80-mm-Kabeldurchlässe optimal mit weiteren Beschlagsystemen kombinieren. Für schmalere Kabelstränge steht alternativ die Schreibtischkabeldurchführung 60mm zur Verfügung. Die allgemeine Übersicht umfasst das Gesamtsortiment unter Kabeldurchführungen sowie die Fachkategorie Kabeldurchführung für Schreibtisch.

Für unterschiedliche Farb- und Materialkonzepte bieten sich folgende Produktgruppen an:

• Kabeldurchführung aus gebürstetem Stahl – Technische Oberflächenstruktur, unempfindlich gegenüber Griffspuren.
• Kabeldurchführung Satin – Seidenmattes Finish für moderne Bürolandschaften.
• Kabeldurchführung Chrom – Hochglanzpolierte Ausführungen für elegante Akzente.
• Kabeldurchführung Weiß – Neutrale Farbgebung für helle Schreibtischplatten.
• Kabeldurchführung Grau – Unaufdringlicher Farbton für funktionale Werkbänke und Büros.

Für den stabilen Tischunterbau sorgen Tischbeine Höhenverstellbar oder robuste Möbelfüße Metall. Bei mobilen Containern kommen leichtgängige Möbelrollen zum Einsatz. Zusätzliche Stabilität im Korpusbau wird durch formschlüssige Möbelverbinder und bewährte Holzschrauben und Möbelschrauben erreicht. Schubkästen im Arbeitsbereich lassen sich präzise über Unterflurführungen Schubladenschienen oder Schubladenschienen mit Dämpfung führen, während Möbelgriffe Schwarz Matt die moderne Linienführung abrunden. Ungenutzte Montagebohrungen werden durch unauffällige Abdeckkappen sauber verschlossen.
