Kabeldurchführung Plastik

Kabeldurchführung Plastik bezeichnet ein funktionales, meist zweiteiliges Beschlagelement aus thermoplastischem Kunststoff, das Bohrungen in Arbeitsplatten, Schreibtischen oder Schrankkorpussen sauber verkleidet, Kabelstränge bündelt und die Isolierung empfindlicher Leitungen vor rauen Werkstoffkanten schützt. Ob im professionellen Innenausbau, bei der Einrichtung moderner Büroarbeitsplätze oder in privaten Werkstätten: Passgenaue Kabeltüllen aus Kunststoff sind das fundamentale Element für ein strukturiertes Leitungsmanagement. Sie schaffen einen geordneten Übergang zwischen Geräteoberfläche und Unterkonstruktion, halten Biegeradien von Datenkabeln ein und schützen Schutzkontakt- sowie Niedervoltleitungen dauerhaft vor mechanischem Abrieb.

Konstruktiver Aufbau und Materialeigenschaften

Industriell gefertigte Kunststoff-Kabeldurchlässe basieren auf schlagfesten Polymeren wie ABS oder hochschlagfestem Polystyrol. Diese Werkstoffe zeichnen sich durch absolute Korrosionsbeständigkeit, geringes Eigengewicht sowie hohe Formstabilität gegenüber Temperaturwechseln und mechanischen Belastungen aus. Das bewährte System besteht aus zwei präzise aufeinander abgestimmten Komponenten:

• Einbaubuchse (Hülse): Der zylindrische Grundkörper wird im Presssitz in die vorbereitete Plattenbohrung eingetrieben. An der Außenseite angeformte Rippenstrukturen oder Rändelungen wirken als Toleranzausgleich für Schwankungen von rund 0,5 mm im Holzwerkstoff und sichern das Element verdrehfest in der Bohrung.
• Arretierbarer Deckel: Der segmentierte Verschluss wird in die Hülse eingesetzt und über Führungsnuten fixiert. Ein integriertes, bewegliches Segment beziehungsweise eine Kabelwippe passt sich dem tatsächlichen Kabelquerschnitt an, sodass Leitungen fixiert bleiben, während die verbleibende Öffnung optisch geschlossen wirkt.

Wie ein schützender Kragen legt sich der Bund des Beschlags über die Schnittkante der Trägerplatte. Dadurch werden faserige Schnittränder von Spanplatten, MDF oder Massivholz vollständig überdeckt, sodass Isolierungen stromführender Leitungen selbst bei ständiger Zugbewegung unbeschädigt bleiben.

Maßhaltigkeit: Standardisierung auf Ø 60 mm Bohrungen

Im gewerblichen Möbelbau hat sich für runde Kabeldurchlässe ein standardisiertes Einbaumaß etabliert. Die Modelle dieser Kategorie weisen einen Einbaudurchmesser von 60 mm (Bohrloch-Nennmaß) bei einem Kragendurchmesser von 71 mm und einer Gesamthöhe von 18 mm auf. Diese Geometrie ist exakt so dimensioniert, dass gängige Schutzkontaktstecker (Schuko-Stecker Typ F mit circa 38 mm x 42 mm Abmessung) bei abgenommenem Deckel mühelos hindurchgeführt werden können.

Für Installationen mit extrem umfangreichen Kabelbäumen empfiehlt sich alternativ eine Schreibtischkabeldurchführung 80mm. Für das 60-mm-Standardraster bietet die Kollektion Schreibtischkabeldurchführung 60mm eine breite Auswahl verschiedener Ausführungen.

Dekorvielfalt und Farbabstimmung im Möbelbau

Ein wesentlicher Vorzug durchgefärbter Kunststoffe liegt in der präzisen farblichen Abstimmung auf gängige Holzdekore und Plattenoberflächen. Während moderne Bürolayouts häufig neutrale Töne verlangen, erfordern Furniere und Melaminbeschichtungen abgestimmte Farbwerte, um Beschlag und Möbelkorpus harmonisch zu vereinen:

• Monochrome Kontraste: Für weiße Arbeitsflächen eignet sich eine Kabeldurchführung Weiß wie der Kabeldurchlass aus Kunststoff Ø60mm, Weiss. Dunkle Schreibtische werden ideal mit einer Kabeldurchführung Schwarz oder dem Kabeldurchlass aus Kunststoff Ø60mm, Schwarz bestückt. Für moderne Büromöbel empfiehlt sich zudem der Kabeldurchlass aus Kunststoff Ø60mm, Anthrazit.

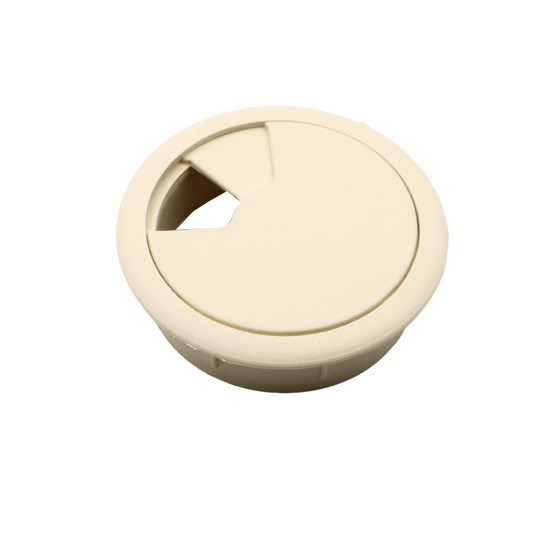

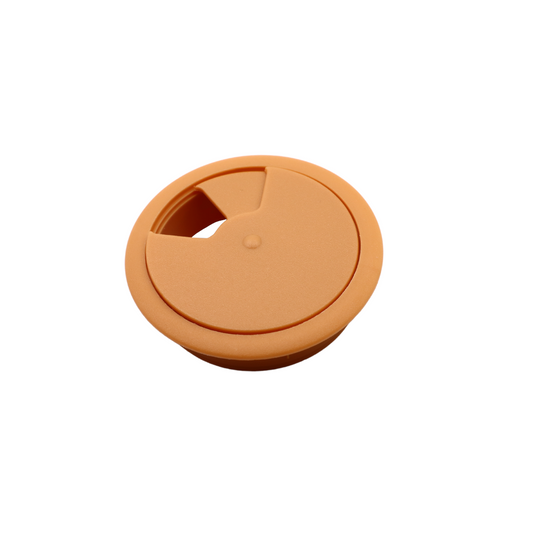

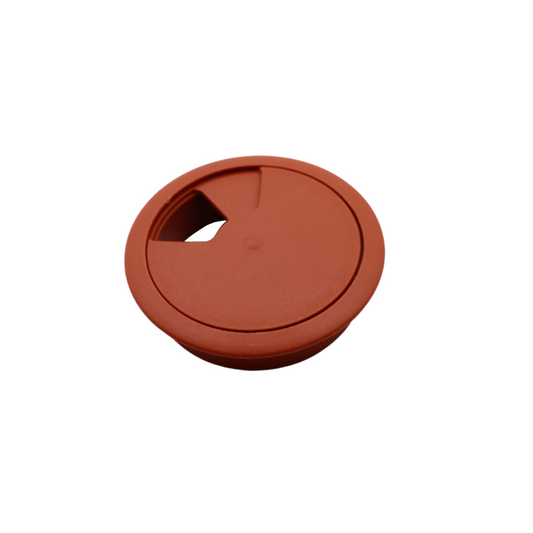

• Helle Holz- und Pastelltöne: Für Möbel in Ahorn, Esche oder Birke empfiehlt sich der Kabeldurchlass aus Kunststoff Ø60mm, Birne oder die Variante Kabeldurchlass aus Kunststoff Ø60mm, Erle. Sanfte Übergänge schaffen zudem Ausführungen in Creme, Beige, Elfenbein und Vanille.

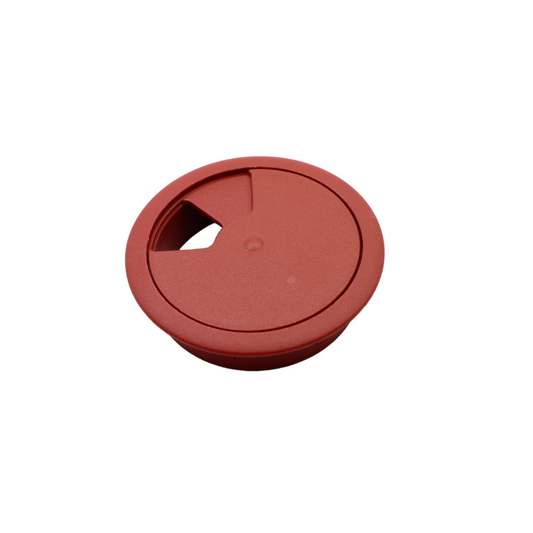

• Klassische Brauntöne: Eine Kabeldurchführung Braun harmoniert mit mittelbraunen Hölzern wie Buche oder Eiche. Für dunklere Beizen, Nussbaum oder Wenge stehen Ausführungen in Dunkelbraun und Extra Dunkelbraun bereit, während für rötliche Hölzer (z. B. Kirschbaum oder Mahagoni) der Kabeldurchlass aus Kunststoff Ø60mm, Rotes Holz konzipiert ist.
• Technischer Look: Arbeitsplätze im Industrie-Stil lassen sich hervorragend mit einer Kabeldurchführung Grau oder dem Kabeldurchlass aus Kunststoff Ø60mm, Metallisch ausstatten. Wer dagegen massive Werkstoffe bevorzugt, findet im Sortiment auch eine Kabeldurchführung Metall.

Montageanleitung für Arbeitsplatten und Schreibtische

Die Installation einer Kabeldurchführung in eine Tisch- oder Korpusplatte gelingt mit Standardwerkzeugen für die Holzbearbeitung. Um Ausrisse an beschichteten Trägerplatten zu vermeiden, empfiehlt sich folgendes Vorgehen:

1. Positionierung festlegen: Wählen Sie die Position so, dass unterhalb der Platte keine Zargen, Traversen oder Kabelwannen den Kabelverlauf behindern. Üblicherweise wird der Bohrungsmittelpunkt mit einem Abstand von 50 mm bis 80 mm zur hinteren Kante platziert.
2. Bohrung anzeichnen und zentrieren: Den Mittelpunkt mit einem Bleistift markieren und bei harten Massivhölzern mit einem 3-mm-Bohrer kurz anzentrieren.
3. Bohrung durchführen: Mit einem Forstnerbohrer oder einer Lochsäge mit exakt 60 mm Durchmesser arbeiten. Bei beidseitig beschichteten Spanplatten bohren Sie von der Oberseite, bis die Zentrierspitze unten leicht austritt. Wenden Sie dann das Werkstück oder bohren Sie von der Unterseite vorsichtig gegen, um Ausbrüche im Melaminharzbelag zu verhindern.
4. Kanten entgraten: Die innere Schnittkante mit feinem Schleifpapier (Körnung 120) säubern.
5. Einbaubuchse einsetzen: Den Kunststoff-Außenring gerade in das Bohrloch drücken. Die Außenrippen erzeugen einen festen Presssitz ohne zusätzlichen Leimauftrag.
6. Kabel durchführen und Deckel aufsetzen: Leitungen und Stecker durch den Ring führen, den segmentierten Deckel über das Kabelbündel schieben und im Einbauring arretieren.

Vielseitige Anwendungsbereiche abseits des Schreibtischs

Neben dem klassischen Einsatz als Kabeldurchführung für Schreibtisch bewähren sich Kunststofftüllen in vielen weiteren Gewerken:

Küchenarbeitsplatten und Thekenbau

Auf Arbeitsplatten leiten Kabeldurchführungen Zuleitungen von Kaffeemaschinen, Allesschneidern oder Mikrowellen direkt in den Unterschrank ab. Zu beachten ist, dass einfache Möbeldurchlässe nicht flüssigkeitsdicht sind und daher im trockenen Bereich fernab von Spülbecken und Kochfeldern montiert werden sollten.

HiFi- und TV-Möbel sowie Schrankkorpusse

In Wohnwänden, Lowboards und Multimedia-Racks ermöglichen Durchführungen die unauffällige Verbindung zwischen Receivern, Konsolen und Displays durch die Schrankrückwand oder Zwischenböden hindurch, ohne unschöne Ausbrüche im Sichtbereich zu hinterlassen.

Trockenbauwände und Gartenhäuser

Bei der Leitungsverlegung durch Gipskartonplatten verhindert die Kunststoffhülse das Abbröckeln des empfindlichen Gipsstoffes. Beim Ausbau von Holzhütten und Gartenhäusern schützt die Durchführung Kabel zuverlässig vor scharfkantigen OSB-Schnitträndern. Im Außenbereich sollte der Spalt zusätzlich mit Dichtmasse gegen Zugluft abgedichtet werden.

Bauformen: Rund im Vergleich zu eckigen Varianten

Während die klassische Kabeldurchführung Rund schnell mittels Standardbohrung montiert ist, erfordern breite Steckerleisten oder großvolumige Kabelbäume oft eckige Durchlässe. Hierfür eignen sich Modelle wie die Kabeldurchführung Rechteckig oder eine Kabeldurchführung Quadratisch, die mittels Stichsäge oder Oberfräse eingelassen werden.

Polymere in der Möbelbeschlagtechnik

Kunststoffe haben sich in der Beschlagtechnik als unverzichtbare Werkstoffe etabliert. Neben Kabeldurchlässen erfüllen Polymerbauteile vielfältige Aufgaben im Innenausbau: Von leichten Schubladenführungen über Abdeckkappen für Schrauben bis hin zu Dämpfungselementen zeichnen sie sich durch Verschleißfestigkeit und Wartungsfreiheit aus. Speziell bei flexiblen Kabelmanagementlösungen auf der Arbeitsfläche bieten Kunststoff-Kabeldurchführungen eine ideale Balance aus Maßhaltigkeit, unkomplizierter Verarbeitung und zurückhaltender Ästhetik.
