Kabeldurchführung für Schreibtisch

Eine Kabeldurchführung für Schreibtisch bezeichnet ein funktionelles Möbeleinbauteil, das in eine Schreibtischplatte eingelassen wird, um Zuleitungen, Datenkabel und Peripheriestränge geordnet, scheuerfrei und vertikal unter die Arbeitsplatte zu leiten. Als professioneller Kabeldurchlass schützt das Bauteil Kabelmäntel vor Quetschungen und scharfen Schnittkanten von Holz- oder Verbundwerkstoffen, verhindert Stolperfallen und sorgt für eine strukturierte Leitungsführung am Arbeitsplatz.

Bauformen und Nennmaße für den Schreibtisch

Die Dimensionierung der Tischdurchlässe basiert auf den industriellen Nennmaßen der Fräsung. Bei der Planung einer Schreibtischplatte mit Kabeldurchführung sind die Steckerabmessungen sowie das gesamte Leitungsbündel ausschlaggebend.

Runde Durchlässe für Standard-Bohrungen

Runde Einlasshülsen stellen die wirtschaftlichste Lösung im Möbelbau dar, da die Vorbereitung mit herkömmlichen Werkzeugen wie Forstnerbohrern oder Lochsägen vorgenommen werden kann.

• Bohrungsdurchmesser 60 mm: Diese Dimensionierung eignet sich für Arbeitsplätze mit normaler Computerausstattung wie Monitor, Tastatur und Stromkabel. Bei einem Nennmaß von 60 mm lassen sich Standard-Schutzkontaktstecker (Außendurchmesser ca. 38 mm) bei entnommenem Deckel mühelos durchführen. Das passende Sortiment umfasst die Schreibtischkabeldurchführung 60mm. Für solide Beanspruchung sorgt beispielsweise die Metall Kabeldurchführung 60mm, Gebürsteter Stahl mit einer Aufbauhöhe von 13 mm, einem Innenmaß von 58 mm und einem Kragendurchmesser von 68 mm.
• Bohrungsdurchmesser 80 mm: Für datenintensive Arbeitsplätze mit Multi-Monitor-Setups, dicken Kaltgerätekupplungen oder Konferenzverkabelungen ist die Baugröße der Schreibtischkabeldurchführung 80mm ausgelegt. Modelle wie die Metall Kabeldurchführung 80mm - Schwarz bieten bei 13 mm Bauhöhe, 78 mm Innendurchmesser und 88 mm Außenkragen maximale Durchlasskapazität für voluminöse Kabelbäume.

Weitere runde Varianten finden sich in der Hauptübersicht Kabeldurchführung Rund.

Eckige Gehäuseprofile für Besprechungsmöbel und Technikbänke

Wenn breite Flachbandkabel oder fest konfektionierte Steckerleisten direkt von oben erreichbar sein müssen, kommen eckige Geometrien zum Einsatz:

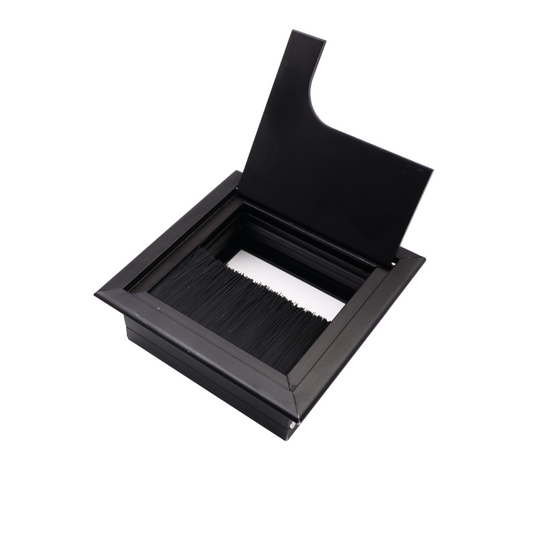

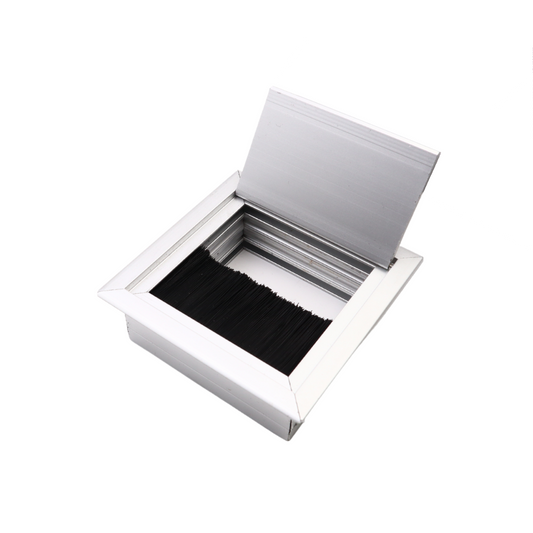

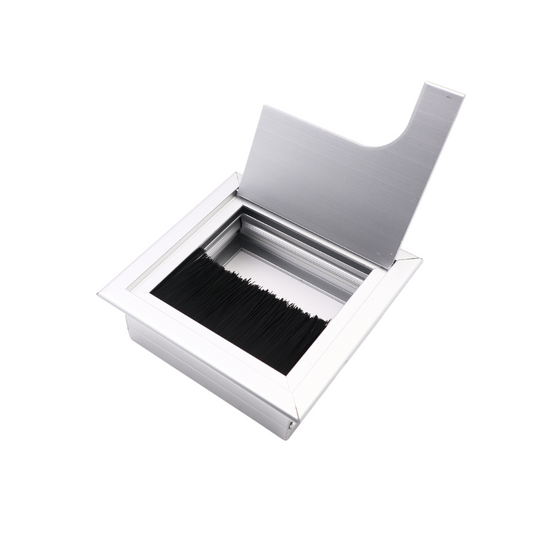

• Quadratische Formen: Für kompakte Auslässe in geometrischer Linienführung eignet sich die Kabeldurchführung Quadratisch in Maßen wie 80x80 mm.

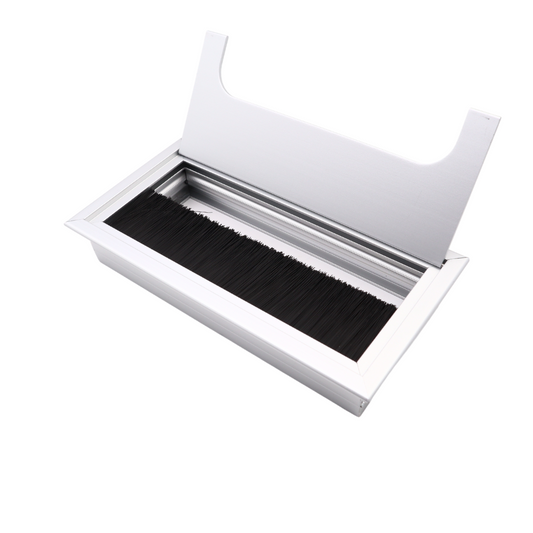

• Rechteckige Profile: Längliche Einbauten wie die Kabeldurchführung Rechteckig ermöglichen breite Kabelabgänge und verfügen oft über integrierte Klappmechanismen.

Materialien und mechanische Eigenschaften

Die mechanische Beanspruchung der Tischoberfläche bestimmt die Werkstoffauswahl des Einlassrings und der Abdeckung.

Zink-Druckguss (Zamak) und Stahl

Eine massive Kabeldurchführung Metall wird meist im Zink-Druckgussverfahren gefertigt. Diese Ausführungen besitzen ein hohes Eigengewicht, wodurch der Deckel vibrationsfest im Passring liegt. Ausführungen wie die Metall-Kabeldurchführung mit Gummiloch - Chrom Ø60mm (Höhe: 13 mm, Innen-Ø: 58 mm, Außen-Ø: 68 mm) bieten zusätzliche Gummilippen, die das Kabel schonend fixieren.

Leichtmetall Aluminium

Präzise gefräste oder stranggepresste Rahmen aus der Kategorie Kabeldurchführung Aluminium bieten hohe Verwindungssteifigkeit bei geringem Materialgewicht und eignen sich hervorragend für moderne Büromöbelkonstruktionen.

Thermoplastischer Kunststoff

Die Kabeldurchführung Plastik besteht aus schlagzähem Kunststoff und eignet sich für Serienmöbel sowie kostenoptimierte Projekte. Der Kabeldurchlass aus Kunststoff Ø60mm, Anthrazit mit 18 mm Einbautiefe, 60 mm Innendurchmesser und 71 mm Außenkragen schließt bündig mit der Plattenoberfläche ab und ist resistent gegen handelsübliche Reinigungsmittel.

Oberflächen und farbliche Raumabstimmung

Die farbliche Gestaltung des Kabelauslasses orientiert sich am Dekor der Tischplatte oder am Untergestell des Möbels:

• Neutrale Farbtöne: Eine Kabeldurchführung Weiß oder eine unauffällige Kabeldurchführung Grau fügt sich nahtlos in helle Arbeitsflächen ein. Dunkle Platten harmonieren mit der Kabeldurchführung Schwarz, beispielsweise mit der Metall-Kabeldurchführung mit Gummiloch - Schwarz Matt Ø60mm.
• Galvanisierte Metalloberflächen: Hochwertige Beschläge wie die Kabeldurchführung Silber, Ausführungen in Glanz über die Kabeldurchführung Chrom (z. B. Metall Kabeldurchführung 60mm, Chrom) oder seidenmatte Effekte der Kabeldurchführung Satin werten Besprechungstische optisch auf. Eine Kabeldurchführung aus gebürstetem Stahl bietet zudem eine unempfindliche Haptik.
• Holzoptiken und Brauntöne: Für Echtholzfurniere und warme Dekore steht die Kabeldurchführung Braun zur Verfügung, um störende Farbbrüche im Möbelbild zu vermeiden.

Konstruktive Positionierung und Unterbauplanung

Die genaue Platzierung des Kabeldurchlasses auf der Schreibtischplatte erfordert die Berücksichtigung ergonomischer Faktoren und der tragenden Unterkonstruktion.

1. Randabstand zur Tischhinterkante: Der Bohrmittelpunkt sollte im Regelfall 80 mm bis 100 mm von der hinteren Plattenkante entfernt platziert werden. Dadurch bleibt ausreichend Montageplatz für Tischklemmen von Monitorhalterungen oder Schreibtischleuchten.
2. Ecken- und Mittenmontage: Bei Einzelarbeitsplätzen genügt häufig ein Auslass in der linken oder rechten hinteren Tischecke mit einem Seitenabstand von 100 mm bis 150 mm. Zentrale Positionen empfehlen sich für symmetrische Arbeitsplätze mit mittig geführten Gerätekabeln.
3. Prüfung des Tischgestells: Vor dem Ansetzen des Bohrwerkzeugs muss der Freiraum unter der Platte geprüft werden. Ein massives Schreibtischgestell verfügt häufig über Quertraversen oder Montageflansche, die nicht angebohrt werden dürfen. Der Durchlass muss so sitzen, dass Kabel frei in darunterliegende Auffangwannen fallen können.

Montageanleitung: Fräsung und Einbau im Detail

Ein unpräzise gebohrtes Loch in der Tischplatte wirkt wie ein wackeliges Scharnier an einer Schrankfront: Es beeinträchtigt die gesamte Stabilität und Wertigkeit des Möbels. Mit den richtigen Arbeitsschritten gelingt ein sauberer Einbau:

Erforderliche Werkzeuge

• Bohrmaschine oder leistungsstarker Akkuschrauber
• Lochsäge oder Forstnerbohrer (präzise 60 mm bzw. 80 mm Durchmesser)
• Zentrierbohrer (3 mm bis 4 mm Durchmesser)
• Malerkrepp, Bleistift und Anschlagwinkel
• Schleifpapier (Körnung 120 bis 180)

Bohrvorgang in beschichteten Platten

1. Fläche abkleben: Die ermittelte Bohrposition kreuzweise mit Malerkrepp abkleben und den Mittelpunkt exakt anzeichnen. Das Klebeband verhindert das Ausplatzen der Melaminharzbeschichtung an den Schnittkanten.
2. Pilotbohrung: Mit einem 3 mm Bohrer eine Führungsbohrung senkrecht durch die Platte bohren.
3. Beidseitiger Schnitt: Die Lochsäge auf der Oberseite ansetzen und das Material etwa bis zur halben Plattenstärke einfräsen. Anschließend den Bohrvorgang von der Plattenunterseite über das Zentrierloch fortsetzen. Durch dieses Verfahren bricht die Beschichtung weder oben noch unten aus.
4. Einsetzen des Außenrings: Das Bohrloch leicht entgraten. Den Außenring der Schreibtischdurchführung einpressen. Umlaufende Rillen am Einsteckstutzen sorgen im Spanplattenkern für einen dauerhaften Formschluss.
