Gasdruckdämpfer

Gasdruckdämpfer sind hydropneumatische Verstellelemente für den Möbelbau, die mittels komprimiertem Stickstoffgas eine definierte Hubkraft in Newton (N) bereitstellen, um Klappen, Deckel und Möbelfronten kraftsparend nach oben zu führen, in Endlage sicher offenzuhalten und das Schließen kontrolliert abzubremsen.

Funktionsweise und thermomechanischer Aufbau im Möbelkorpus

Im Inneren eines Gasdruckdämpfers befindet sich ein hermetisch abgedichteter Zylinder, in dem sich eine präzise geführte Kolbenstange bewegt. Dieser Druckraum ist mit hochverdichtetem Stickstoff sowie einer exakt dosierten Menge an Hydrauliköl befüllt. Wird eine Möbelfront geschlossen, fährt die Kolbenstange in das Gehäuse ein und komprimiert das Gasvolumen weiter. Beim Öffnungsvorgang expandiert das Gas wieder und schiebt die Kolbenstange heraus. Der Gasdruckdämpfer fungiert hierbei wie ein unsichtbarer Muskel im Korpusinneren: Er übernimmt die aktive Hebearbeit gegen das Eigengewicht der Klappe.

Das enthaltene Hydrauliköl übernimmt dabei eine doppelte Schutz- und Dämpfungsfunktion: Es schmiert kontinuierlich die Dichtungen und sorgt auf den letzten Millimetern des Kolbenauszugs für eine spürbare Endlagendämpfung, sodass die Front sanft ihren maximalen Öffnungswinkel erreicht, ohne hart an die Scharnierbegrenzung zu schlagen. Im Gegensatz zu reinen Aufschlagdämpfern, die lediglich kinetische Restenergie absorbieren, generiert die Gasdruckfeder eine permanente Ausschubkraft.

Zusammenspiel mit Scharnieren und Kinematik

Gasdruckfedern besitzen keine eigene seitliche Führung. Sie erfordern stets das Zusammenwirken mit stabilen Möbelscharnieren. Die Wahl der Scharniertechnik bestimmt maßgeblich die Funktion der Möbelfront:

• Fronten mit Griff: Hier kommen klassische Topfbänder mit integrierter Schließfeder zum Einsatz. Die Federspannung des Topfbandes zieht die Front über den Totpunkt sicher an den Korpus heran und verhindert, dass der Dämpfer die Klappe im Ruhezustand aufdrückt. Zur Steigerung des Komforts lassen sich auch hochwertige Topfbänder mit Dämpfung montieren.
• Grifflos (Push-to-Open): Für grifflose Schrankklappen werden Scharniere ohne Feder verbaut. Ein mechanischer Druckschnäpper stößt die Klappe einige Millimeter aus dem Korpus, woraufhin die Gasdruckfeder den Hub eigenständig übernimmt.
• Zusätzliche Klappenführung: Bei komplexeren Klappenkonstruktionen ergänzen spezialisierte Klappenbeschläge das System, um Bewegungsabläufe präzise zu steuern.

Die richtige Kraftauswahl: Abstimmung in Newton (N)

Der zentrale Parameter bei der Dimensionierung ist die Nennkraft. Ist der Wert zu gering, sinkt die geöffnete Klappe selbsttätig ab. Ist die Kraft zu hoch gewählt, lässt sich das Möbelstück nur mit starkem Kraftaufwand schließen, wodurch Schraubverbindungen und Korpuskanten überlastet werden können. Die erforderliche Stärke richtet sich nach folgenden Faktoren:

• Dem reinen Gewicht der Frontplatte inklusive montierter Möbelgriffe 128 mm oder moderner Möbelgriffe Schwarz Matt.
• Der Fronthöhe: Je höher die Front ausfällt, desto weiter wandert der Schwerpunkt nach außen und desto größer wird die wirkende Hebelkraft auf den Drehpunkt.
• Dem Montageabstand der Kugelgelenkplatten zum Scharnierdrehpunkt am Korpus.
• Dem gewünschten Öffnungswinkel (beispielsweise 75°, 90° oder 110°).

Für standardisierte Küchenoberschränke und leichte Hängekästen bieten sich Einzeldämpfer wie der Gasdruckdämpfer Silber 250mm - 50N oder der Gasdruckdämpfer Silber 250mm - 60N an. Bei mittelschweren Fronten decken der Gasdruckdämpfer Silber 250mm - 80N, die Ausführung mit 100N sowie der Gasdruckdämpfer Silber 250mm - 120N typische Anwendungen ab. Für besonders schwere Frontplatten oder große Klappenkonstruktionen kommen kraftvolle Varianten wie der Gasdruckdämpfer Silber 250mm - 150N, der 180N Dämpfer oder der massive Gasdruckdämpfer Silber 250mm - 200N zum Einsatz. Für außergewöhnlich massive Deckel und Konstruktionen hält die Kategorie Gasdruckdämpfer für Schwere Klappen hochbelastbare Lösungen bereit.

Längen, Abstände und mechanische Kraftspeicher

Die Standard-Einbaulänge für Möbelklappen beträgt 250 mm Nennlänge (Gesamtlänge ausgefahren 269 mm bis 270 mm bei einem Lochabstand von 247 mm bzw. 250 mm). Diese Bauform deckt gängige Korpushöhen von 240 mm bis 600 mm optimal ab.

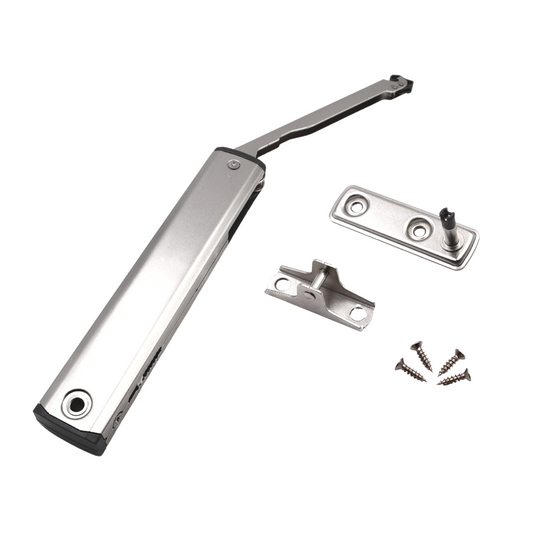

Für anspruchsvolle Schrankkorpusse mit einer Korpusbreite bis zu 1800 mm bietet sich als mechanische Alternative der FURNICA HK-XS Kraftspeicher LF 500-1500 - Leicht/Mittel/Stark an. Dieser Beschlag arbeitet mit internen Federpaketen (Leistungsfaktor 500-1500 LF bzw. High-Performance 960-2350 LF) und ermöglicht eine stufenlose Haltefunktion (Multistopp), sodass die Front in jeder gewünschten Öffnungsposition stehen bleibt. Er ist auf 40 Tausend Zyklen ausgelegt.

Typische Anwendungsbereiche in Möbelbau und Innenausbau

Gasdruckfedern sind universelle Funktionselemente für Schwenk- und Hebebewegungen in verschiedensten Wohn- und Arbeitsbereichen:

• Küchenoberschränke: Nach oben öffnende Klappen schaffen volle Kopffreiheit und ermöglichen ungehinderten Zugriff auf Stauflächen.

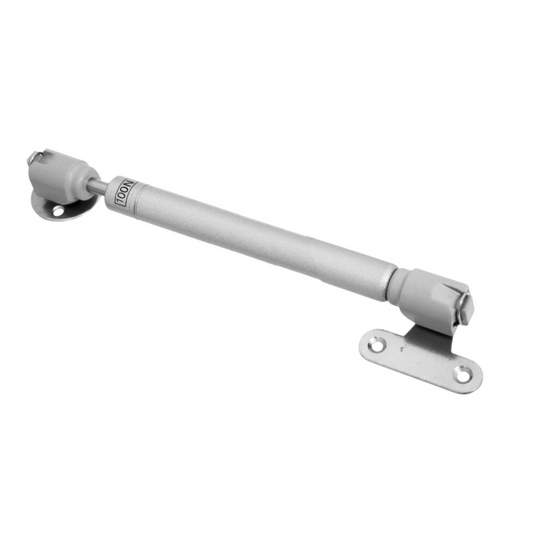

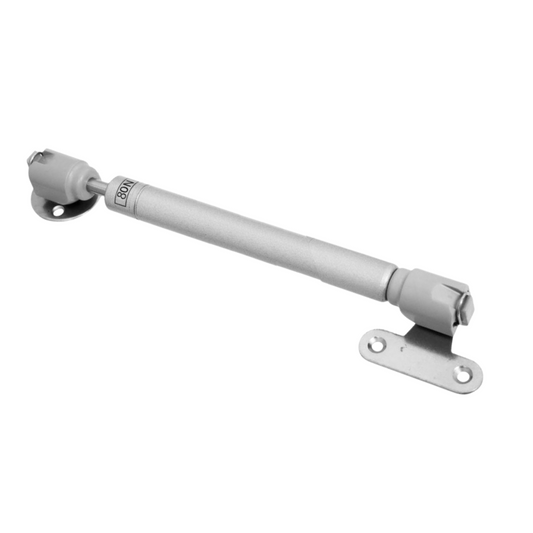

• Truhen und Sitztruhen: In Sitzbänken halten Klappenhalter wie der Klappenhalter Silber 250mm - 80N - 8kg oder die 10-kg-Variante mit 100N Haltekraft den Deckel zuverlässig offen und verhindern ein Herabfallen.

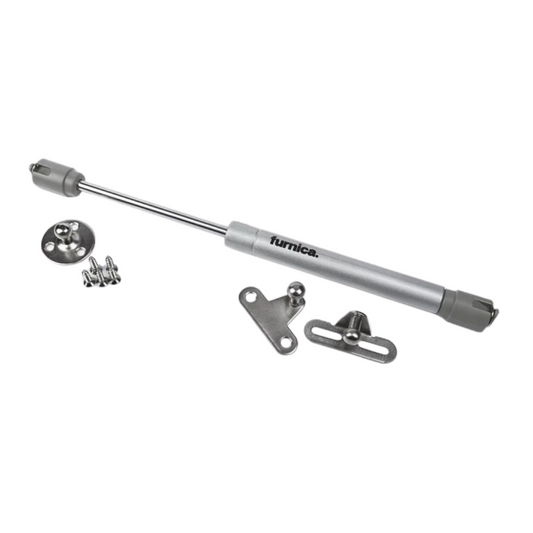

• Wohnmobil- und Caravan-Ausbau: Auf engem Raum sorgen leichte Dämpfer wie der Gasdruckdämpfer Silber 250mm - 30N oder 40N für sichere Arretierung von Oberschrankklappen aus leichtem Sperrholz.
• Büro- und Wohnmöbel: Funktionale Klappen in TV-Boards, Schreibtischaufbauten und Medienmöbeln lassen sich dezent integrieren.

Farbvarianten für harmonische Möbelinnenräume

Die optische Integration der Beschläge in das Korpusdekor sorgt für ein aufgeräumtes Erscheinungsbild im Schrankinneren:

• Gasdruckdämpfer Silber: Der zeitlose Industriestandard, hervorragend passend zu Korpusdekoren in Weiß, Grau sowie Holzoptiken wie Eiche oder Buche.

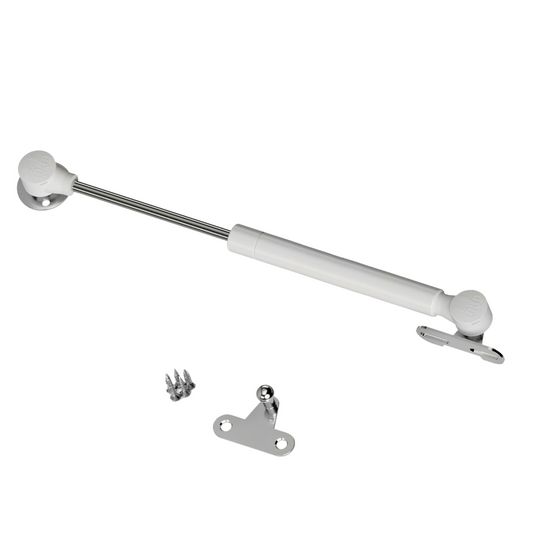

• Gasdruckdämpfer Weiß: Ideal für weiße Küchenkorpusse, Reinraum- und Badmöbel, beispielsweise ausgeführt als Gasdruckdämpfer Weiß 250mm - 60N oder als kräftigere Variante Weiß 80N.
• Dunkle Akzente: Für anthrazitfarbene oder schwarze Korpussysteme empfiehlt sich ein dunkler Beschlag wie der Gasdruckdämpfer mit Soft-Close - Schwarz, der über eine integrierte Schließdämpfung verfügt.

Montagerichtlinien, Einbaulage und Verschleißschutz

Für eine reibungslose Funktion und eine lange Lebensdauer sind bei der Montage folgende technische Regeln zu beachten:

1. Einbaulage: Die Kolbenstange muss bei geschlossener Möbelklappe stets nach unten zeigen. Dadurch verbleibt das Hydrauliköl permanent an der Kolbendichtung, hält diese geschmeidig und dichtet den Stickstoffdruckraum dauerhaft ab.
2. Symmetrische Lastverteilung: Ab einer Klappenbreite von ca. 600 mm müssen zwingend zwei Dämpfer (links und rechts) parallel montiert werden. Ein einseitiger Dämpfer führt bei breiten Klappen zu Verzug (Torsion), ungleichen Fugenbildern und erhöhtem Scharnierverschleiß. Bei paarweiser Montage teilt sich die erforderliche Gesamtkraft auf beide Dämpfer auf.
3. Befestigung und Bohrabstände: Die mitgelieferten Befestigungswinkel werden an Korpusseite und Front verschraubt. Zur stabilen Montage in Spanplatten und MDF eignen sich passende Holzschrauben und Möbelschrauben. MDF-Platten sollten stets vorgebohrt werden, um ein Aufplatzen des Materials zu verhindern.
4. Kugelpfannen-Clipmontage: Die Gasdruckdämpfer besitzen an beiden Enden Kugelpfannen, die einfach auf die montierten Kugelköpfe gedrückt werden, bis sie einrasten. Zur Demontage wird die integrierte Metallhaltefeder mit einem Schlitzschraubendreher leicht angehoben.
5. Wartungshinweis: Die Kolbenstange darf niemals gefettet, geölt oder lackiert werden. Fremdstoffe auf der Stange beschädigen beim Einfahren die Dichtlippen und führen zum Druckverlust.
