Arbeitsplattenverbinder

Arbeitsplattenverbinder sind verdeckt montierte Beschläge aus verzinktem oder vernickeltem Stahl, die zwei Arbeitsplattenabschnitte an der Stoßfuge kraftschlüssig, dauerhaft plan und fugendicht zusammenziehen. Das System besteht aus einem stabilen Gewindebolzen sowie zwei halbrunden Spannlaschen, die in Ausfräsungen auf der Plattenunterseite eingreifen und durch mechanische Spannung die Fuge schließen. In der professionellen Küchenmontage sowie im anspruchsvollen Innenausbau bildet dieser Beschlag das fundamentale Bindeglied für präzise L-, U- oder Längsverbindungen von Küchenarbeitsplatten.

Funktionsweise und mechanische Zugkraftübertragung

Beim Zusammenfügen von Plattenmaterialien wie beschichteter Spanplatte oder Massivholz entsteht an der Trennfuge eine hochbelastete Schnittstelle. Ohne permanente mechanische Vorspannung führen Quellen und Schwinden durch Raumluftfeuchte, Erschütterungen im Küchenbetrieb oder thermische Einflüsse schnell zum Aufklaffen der Fuge. Der Plattenverbinder arbeitet im Verborgenen wie ein miniaturisierter Schraubstock, der die beiden Plattenkanten mit gleichmäßigem Anpressdruck gegeneinander arretiert.

Die Spannbacken stützen sich an den Innenwandungen von zwei Aussparungen ab, während der dazwischenliegende Bolzenkanal die Zugkraft linear überträgt. Durch das Anziehen des Gewindes zieht der Bolzen die beiden Hälften zusammen. In Verbindung mit einem geeigneten Dichtstoff wird die Fugenversiegelung homogen verpresst, sodass Feuchtigkeit nicht in den Plattenkern eindringen und Quellschäden verursachen kann.

Bauformen und Spannsysteme im Überblick

In der Montagepraxis haben sich zwei technische Ausführungen etabliert, die sich primär im Antriebskonzept und im Montageaufwand bei beengten Einbauverhältnissen unterscheiden:

Klassische Gewindebolzen mit Sechskantmutter

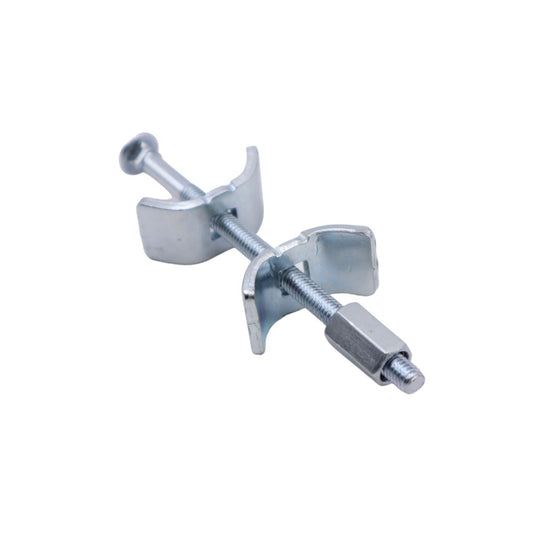

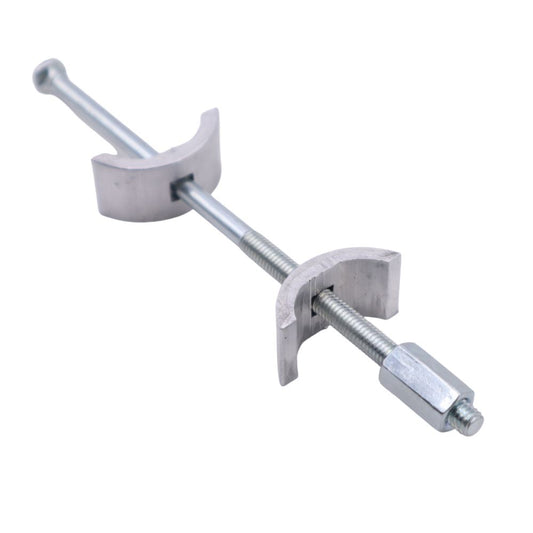

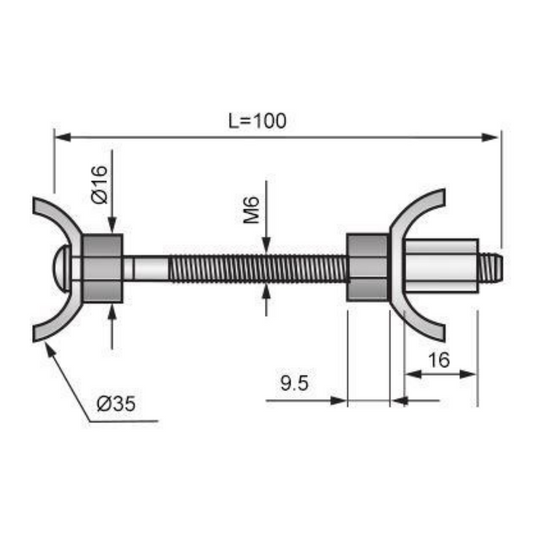

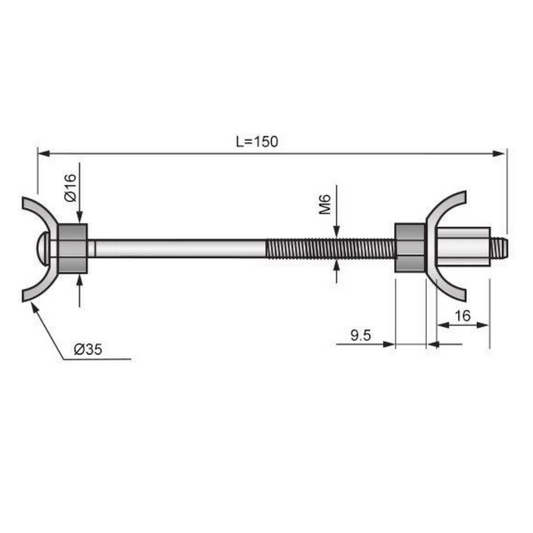

Diese bewährte Variante nutzt einen M6-Gewindebolzen mit zwei geschwungenen Spannplatten und einer herkömmlichen Sechskantmutter. Das Spannen erfolgt schrittweise mittels eines Maulschlüssels mit einer Schlüsselweite von 10 mm innerhalb der Frästasche. Das System erlaubt eine exakte manuelle Dosierung der Zugkraft und bietet eine extrem hohe mechanische Belastbarkeit. Für standardmäßige Arbeitsplattentiefen von 600 mm empfiehlt sich der robuste Arbeitsplattenverbinder M6x100mm aus vernickeltem Stahl. Für tiefere Verbindungen oder flachere Fräswinkel steht der längere Arbeitsplattenverbinder M6x150mm zur Verfügung.

Quick-Arbeitsplattenverbinder mit Winkelgetriebe

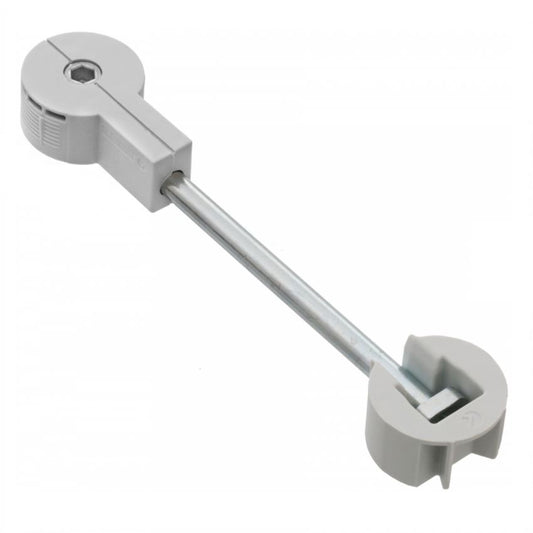

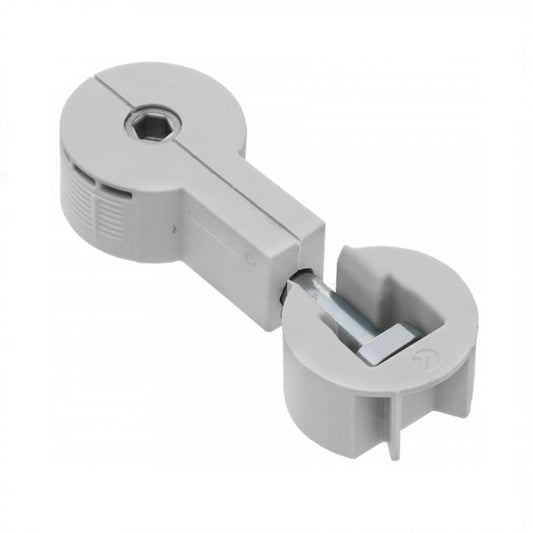

Um die Montagezeit signifikant zu verkürzen, verfügen moderne Schnellspannverbinder über ein integriertes Getriebe. Dieses lenkt die Antriebsbewegung um 90° um. Anstelle mühsamer Schlüsseldrehungen im engen Schacht lässt sich der Beschlag direkt von oben oder schräg unten mit einem Sechskant-Bit über einen Akkuschrauber oder Inbusschlüssel anziehen. Für kompakte Verbindungen oder enge Eckradien bietet der Quick Arbeitsplattenverbinder, 64mm aus verzinktem Stahl und robustem Kunststoff eine platzsparende Lösung, während bei Standardfräsungen der Quick Arbeitsplattenverbinder, 150mm für hohe Spannwege sorgt.

Längenabstimmung und Dimensionierung

Die Auswahl der richtigen Bolzenlänge richtet sich nach dem Abstand der Ausfräsungen zur Plattenkante sowie nach der Schnittgeometrie des Plattenstoßes:

• 64 mm Spannlänge: Speziell konzipiert für Fräsungen mit geringem Kantenabstand. Ein Beschlag wie das 64-mm-Quick-Modell verhindert im Bereich der vorderen Rundung (Postforming-Kante) eine Kollision mit dem Kantenprofil.
• 100 mm Spannlänge: Das universelle Maß für gerade Plattenstöße und Standard-Frässchablonen. Bei Küchenplatten mit 600 mm Tiefe sorgt diese Länge für optimale Hebelverhältnisse.
• 150 mm Spannlänge: Ausgelegt für weit auseinanderliegende Taschenfräsungen, spitze Gehrungsschnitte oder großformatige Kücheninseln mit Bautiefen von 900 mm bis 1200 mm.

Fräsbilder, Werkzeuge und technische Vorbereitung

Für eine plane und bündige Verbindung ist eine exakte Unterseitenbearbeitung der Arbeitsplatte zwingend erforderlich. Hierzu werden mit einer Oberfräse und Frässchablone oder einem Forstnerbohrer entsprechende Taschen eingebracht:

1. Topfbohrungen: Die beiden Aufnahmetaschen für die gebogenen Klemmbacken werden mit einem Durchmesser von exakt 35 mm ausgeführt.
2. Frästiefe: Bei einer typischen Plattenstärke von 38 mm beträgt die Frästiefe in der Regel 20 mm. Der Beschlag muss exakt im neutralen Zentrum der Plattenstärke liegen, um ein Aufwölben oder Abkippen der Schnittkanten unter Zugspannung zu vermeiden. Bei dünneren Platten von 28 mm Stärke wird die Frästiefe auf 14 mm bis 15 mm reduziert.
3. Verbindungskanal: Zwischen den beiden 35-mm-Taschen wird eine Nut mit einer Breite von 10 mm bis 12 mm gefräst, die den Bolzen aufnimmt.
4. Kantenabstände: Beim Einsatz eines 100-mm-Beschlags liegt der Bohrungsmittelpunkt typischerweise 42 mm bis 45 mm von der Schnittkante entfernt. Bei 64-mm-Verbindern verringert sich dieses Maß auf 25 mm bis 28 mm.

Verbindungssysteme im Vergleich: Bolzen vs. Verbindungsschiene

Beim Küchenaufbau stellt sich häufig die Frage zwischen einer unsichtbaren Bolzenverbindung und einer aufgesetzten Verbindungsschiene. Während eine Verbindungsschiene aus Aluminium als T- oder H-Profil die Plattenstöße oberflächlich überdeckt und ohne Fräsarbeiten auskommt, durchbricht sie die Arbeitsfläche optisch und bildet schwer zu reinigende Kanten. Mechanische Arbeitsplattenverbinder ermöglichen hingegen eine absolut unsichtbare Verbindung auf Stoß oder Gehrung, bei der nach der Verpressung lediglich eine feine, dichte Haarfuge sichtbar bleibt.

Schritt-für-Schritt-Montagepraxis

Die Montage der Plattenverbindung erfordert strukturiertes Vorgehen, um Fugenversatz und Dichtungsfehler auszuschließen:

1. Trockenpassung (Dry Fit): Vor dem Klebstoffauftrag werden die Platten probehalber zusammengeführt. Zur vertikalen Stabilisierung empfiehlt sich das Einsetzen von Flachdübeln oder Federn in der Fuge, um einen Höhenversatz zu unterbinden.
2. Versiegelung der Kanten: Auf die unbeschichteten Spanplattenkanten wird durchgehend wasserfester Holzleim (Klasse D3 oder D4) oder passendes Dichtsilikon aufgetragen.
3. Beschlag einlegen und ansetzen: Die Arbeitsplattenverbinder werden in die Aussparungen eingelegt, sodass die gewölbten Spannplatten gleichmäßig an den Rundungen der 35-mm-Taschen anliegen.
4. Stufenweises Spannen: Die Spannelemente werden abwechselnd und mit kontrolliertem Drehmoment angezogen, bis der Dichtstoff gleichmäßig an der gesamten Oberflächenfuge austritt.
5. Fugenreinigung: Überschüssiges Dichtmittel wird sofort nach dem Spannen restlos und oberflächenschonend abgezogen.
