Hülsenschrauben

Hülsenschrauben sind zweiteilige Verbindungselemente aus einer metrischen Schraube und einer passgenauen Gewindehülse, die durch eine durchgehende Bohrung geführt und von beiden Seiten gegeneinander verspannt werden. Dieses Konstruktionsprinzip erzeugt eine gleichmäßige, beidseitige Flächenpressung auf die Werkstücke, ohne auf die Auszugsfestigkeit von Holzfasern angewiesen zu sein. Im modernen Möbelbau, im Ladenbau sowie bei der Montage von Türbeschlägen bilden diese Verbinder das technische Rückgrat für hochbelastbare, lösbare Korpuskopplungen.

Funktionsweise und Mechanik der Schraube mit Hülse

Im Gegensatz zu klassischen Holzschrauben oder Spanplattenschrauben schneidet eine Verbindungsschraube mit Hülse kein Gewinde in das Trägermaterial. Sie arbeitet nach dem Prinzip einer mobilen Schraubzwinge: Schraubenkopf und Hülsenkopf liegen flach auf den Außenseiten der Platten auf, während das metrische Gewinde im Inneren der Hülse die gesamte Zugspannung aufnimmt. Diese Trennung von Haltekraft und Plattenstruktur verhindert das gefürchtete Ausreißen bei porösen Werkstoffen wie Spanplatten oder MDF.

Die Vorteile dieser Verbindungstechnik zeigen sich vor allem im professionellen Innenausbau:

• Verlustfreie Demontierbarkeit: Schränke und Regalsysteme lassen sich beliebig oft abbauen und wieder aufbauen, ohne dass die Bohrung an Stabilität einbüßt.
• Hohe Anpresskraft: Das metrische ISO-Gewinde ermöglicht wesentlich höhere Vorspannkräfte als ein Holzgewinde.
• Flächenschonende Krafteinleitung: Die breiten Köpfe verteilen den Druck großflächig und decken gleichzeitig eventuelle Ausfransungen am Bohrlochrand sauber ab.
• Kombinierbarkeit: Zur optischen Vollendung lassen sich die Schraubenköpfe mit passenden Abdeckkappen farblich an das Möbeldekor anpassen.

Dimensionen, Gewindegrößen und technische Spezifikationen

Die Auswahl der richtigen Hülsenschraube richtet sich primär nach den zu übertragenden Scherkräften, der Materialstärke und dem vorhandenen Lochraster. Bei der Maßangabe ist strikt zwischen dem metrischen Innengewinde und dem Schaftdurchmesser der Hülse zu unterscheiden.

Hülsenschrauben M3 und M4 für Beschläge und Systemraster

Die Dimensionen M3 und M4 finden ihren Hauptanwendungsbereich bei Türdrückern, Rosetten und Langschildern. Türblätter besitzen in Deutschland im Standard eine Stärke von 39 mm bis 45 mm, weshalb Verbindungssätze in diesem Segment exakt auf diesen Klemmbereich ausgelegt sind. Zudem harmonieren Hülsen mit 5 mm Außendurchmesser hervorragend mit der klassischen Reihenlochbohrung im System 32, wodurch Schränke direkt über bestehende Bohrungen für Fachbodenträger gekoppelt werden können.

Hülsenschrauben M5 und M6 für Korpusverbindungen

Im standardisierten Küchen- und Schrankbau sind Gewindegrößen wie M5 und M6 die etablierte Norm. Wenn zwei Schrankkorpusse mit je 18 mm oder 19 mm Wandstärke verzugsfrei miteinander verbunden werden sollen, bieten Hülsenschrauben Ø6 mit vernickelter Oberfläche die optimale Stabilität. Die Ausführung mit einer Hülsenlänge von 27 mm und einem Verstellbereich von 14 mm deckt gängige Doppelwandstärken perfekt ab. Ergänzend zu stabilen Korpusverbindern sorgen präzise eingestellte Topfbänder oder moderne Topfbänder mit Dämpfung für ein fugenloses Frontenbild über mehrere Schrankkorpusse hinweg.

Hülsenschrauben M8 für Schwerlast und dicke Platten

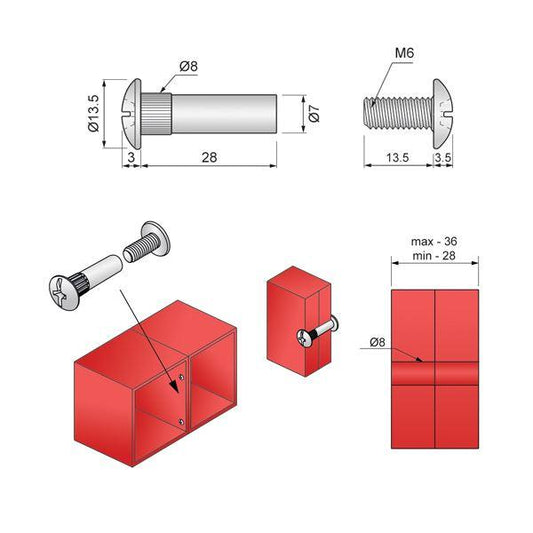

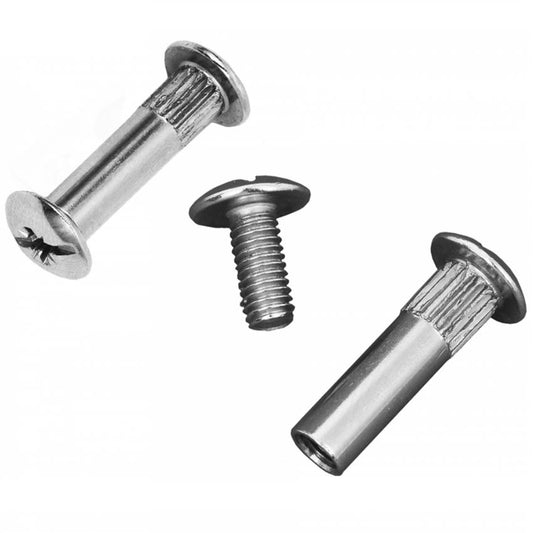

Für stark beanspruchte Bauteile, Doppelböden oder dicke Massivholzplatten kommen groß dimensionierte Gewinde zum Einsatz. Die Hülsenschrauben Ø8 aus vernickeltem Stahl mit einer Hülsenlänge von 28 mm und einem Toleranzbereich von ±8 mm nehmen enorme Querkräfte auf. Solche Verbindungen werden bevorzugt dort eingesetzt, wo schwere Konstruktionen durch verstellbare Sockelfüße, massive Möbelfüße aus Metall oder tragfähige Möbelrollen getragen werden und keine Verwindung im Korpusverbund entstehen darf.

Materialien, Oberflächen und Korrosionsschutz

Je nach Umgebungsbedingung und optischem Anspruch stehen unterschiedliche Materialien zur Verfügung:

• Stahl vernickelt: Die am weitesten verbreitete Oberflächenveredelung im Möbel- und Innenausbau. Die Nickelschicht bietet einen zuverlässigen Schutz vor Korrosion in trockenen Innenräumen und fügt sich harmonisch in metallische Beschlagskonzepte ein.
• Edelstahl (A2/A4): Rostfreie Hülsenschrauben sind die erste Wahl in Feuchträumen, Großküchen oder bei Labormöbeln, bei denen aggressive Reinigungsmittel verwendet werden.
• Messing massiv oder beschichtet: Klassisch im Restaurierungsbereich, bei historischen Möbeln oder hochwertigen Zimmertürgarnituren im edlen Finish.
• Schwarz brüniert: Ideal abgestimmt auf aktuelle Möbeltrends im Industrial-Design, insbesondere in Kombination mit Elementen wie Möbelgriffen in Schwarz Matt.

Montageanleitung: Bohrung und Werkzeugführung

Die Haltbarkeit einer Verschraubung mit Gewindehülse steht und fällt mit der Qualität der Bohrung. Ein zu großes Bohrloch führt zu seitlichem Spiel, während ein zu enges Loch die Beschichtung der Möbelplatte beim Eintreiben beschädigen kann.

1. Vorbereitung und Bohrdurchmesser festlegen

Messen Sie den Außendurchmesser des Hülsenschafts stets exakt mit einem Messschieber. Verwenden Sie einen Holzspiralbohrer mit Zentrierspitze und scharfen Vorschneidern, um saubere Ränder ohne Ausrisse zu gewährleisten. Für Hülsenschrauben Ø6 ist eine Bohrung von exakt 6 mm bzw. dem angegebenen Hülsenmaß erforderlich, während für Hülsenschrauben Ø8 der entsprechende Bohrdurchmesser von 8 mm gewählt werden muss.

2. Durchgangsbohrung setzen

Richten Sie die zu verbindenden Korpusse präzise zueinander aus und sichern Sie die Position mit Schraubzwingen. Setzen Sie auf der Austrittsseite immer ein planes Zulageholz fest an. Bohren Sie im 90°-Winkel zügig durch beide Wandungen in das Gegenholz. Dies garantiert splitterfreie Kanten auf beiden Seiten des Möbelstücks.

3. Schraube und Hülse eindrehen

Führen Sie die Hülse von einer Seite in die Bohrung ein und stecken Sie die Schraube von der Gegenseite hinein. Verwenden Sie den exakt passenden Bit (z. B. PZ2, PZ3 oder TX) und vermeiden Sie das Verwechseln von PH- und PZ-Profilen. Ziehen Sie die Verbindung vorzugsweise von Hand oder mit einem Akkuschrauber auf kleinster Drehmomentstufe an. Sollte sich die Hülse im Bohrloch mitdrehen, halten Sie diese einfach auf der Gegenseite mit einem passenden Schraubendreher gegen (kontern).

Typische Anwendungsbereiche in der Praxis

Hülsenschrauben sind Universallösungen für Verbindungen, bei denen herkömmliche Befestigungsmittel an ihre Grenzen stoßen:

• Kopplung von Küchenunterschränken: Mehrere Schrankelemente werden zu einer durchgehenden Einheit verbunden, um eine ebene Basis für Arbeitsplatten oder Einbauten wie einen Küchenschrank-Auszug 20 cm zu schaffen.
• Schrankwände und Garderoben: Sichere Fixierung von Kleiderschränken, die hohe Lasten durch eine ausziehbare Kleiderstange oder schwere Auszüge aufnehmen müssen.
• Türbeschläge und Drückergarnituren: Durchgehende Verschraubung von Rosetten bei Zimmertüren mit Röhrenspankern, bei denen Holzschrauben keinen festen Halt finden.
• Büromöbel und Arbeitsplätze: Stabile Koppelung von Schreibtischkombinationen, oft kombiniert mit einer funktionalen Kabeldurchführung für den Schreibtisch oder allgemeinen Kabeldurchführungen.
