Klappenhalter

Klappenhalter sind funktionale Beschlagskomponenten für den Möbelbau, die Möbelfronten beim Öffnen nach oben oder unten kontrolliert führen, in geöffneter Position sicher halten und ein sanftes Schließen ermöglichen.

Im modernen Möbel- und Innenausbau ersetzen nach oben öffnende Klappen zunehmend klassische Drehtüren, da sie bei der Küchenarbeit oder im Bad maximale Kopffreiheit und einen unversperrten Zugriff auf den Korpusinhalt garantieren. Im Möbelbau agiert ein präzise dimensionierter Klappenbeschlag wie ein zuverlässiger unsichtbarer Assistent, der die Front mühelos anhebt und das Gewicht zuverlässig in der gewünschten Position abfängt. Die Wahl der richtigen Klappenhalterung richtet sich nach der Bewegungsrichtung der Front, dem Materialgewicht, der Fronthöhe sowie dem gewünschten Öffnungswinkel.

Bauarten und Funktionsweisen von Klappenbeschlägen

Die Beschlagtechnik unterscheidet im Wesentlichen zwischen mechanischen Friktionshaltern, gasdruckunterstützten Systemen und kombinierten Hubscharnieren. Jedes System erfüllt spezifische Anforderungen an Führungskraft, Bauraum und Montagekomfort.

Mechanische Klappenhalter mit Friktion und Arretierung

Mechanische Klappensysteme nutzen verstellbare Reibungselemente oder definierte Raststufen, um Klappen in Position zu halten. Bei einem Schrank Klappenhalter mit Friktionsbremse lässt sich der Bewegungswiderstand über eine integrierte Justierschraube exakt auf das Frontgewicht kalibrieren. Dadurch bleibt die Möbelfront in nahezu jedem Zwischenwinkel zuverlässig stehen, ohne abzusinken.

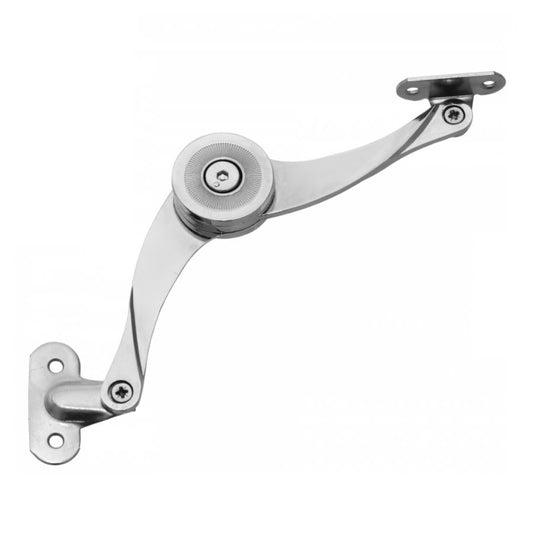

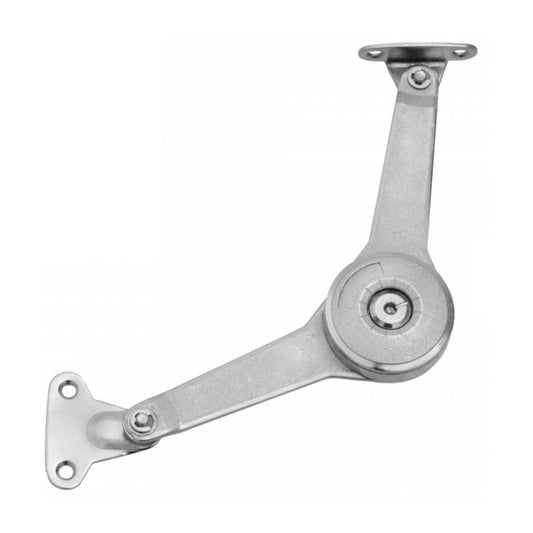

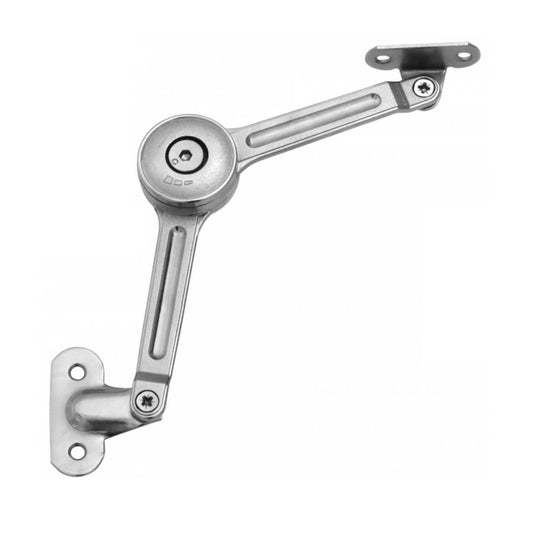

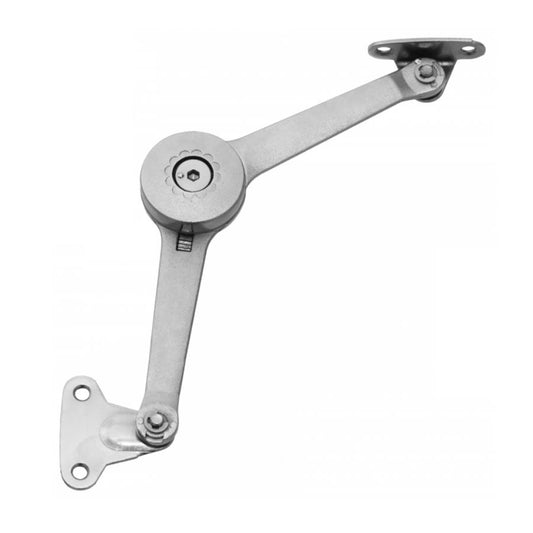

Für Oberschränke wird häufig ein Klappenhalter mit Arretierung eingesetzt. Dieser verriegelt die Front bei vollem Öffnungswinkel und wird durch leichten Druck oder Zug wieder aus der Rastposition geführt. Modelle wie der Mechanische Klappenhalter PM01, Chrom oder der Mechanische Klappenhalter PM02, Nickel zeichnen sich durch langlebige Stahlkonstruktionen aus, die im Korpus nur geringen seitlichen Bauraum beanspruchen. Weitere robuste Varianten für Standardkorpusse sind der Mechanische Klappenhalter PM03, Nickel sowie der Mechanische Klappenhalter PM04, Nickel, die universell für unterschiedliche Fronthöhen zwischen 250 mm - 500 mm justiert werden können.

Gasdruckunterstützte Systeme und Liftsysteme

Pneumatische Gasdruckdämpfer nutzen komprimiertes Gas, um die Front aktiv nach oben zu drücken. Sie unterstützen die Aufwärtsbewegung spürbar, sodass nur minimaler Kraftaufwand erforderlich ist. Hochwertige Varianten wie der Gasdruckdämpfer mit Soft-Close - Schwarz verfügen über integrierte Endlagendämpfer, die ein hartes Anschlagen am Oberboden oder beim Zuklappen verhindern.

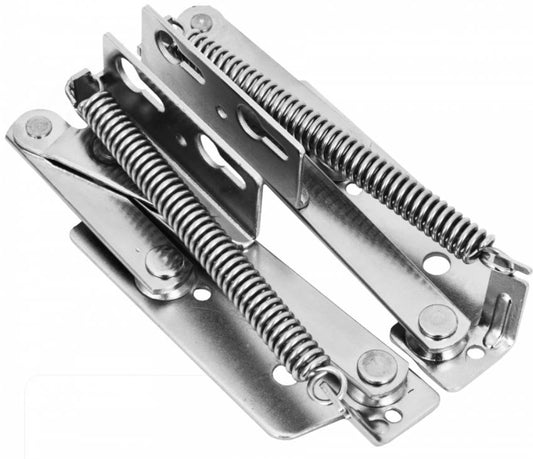

Klassische Klappenbeschläge und Liftsysteme für Hängeschränke verbinden oft die Führungsfunktion mit der Scharnierfunktion. Ein spezialisiertes Hubscharnier Links+Rechts aus nickelbeschichtetem Stahl hebt aufliegende Möbeltüren in einem definierten Öffnungswinkel von 75º nach oben und nimmt dabei Türen bis 2,5 kg mit einer Federkraft von 140 N auf, ohne dass zusätzliche Topfscharniere erforderlich sind.

Dimensionierung und Auswahlkriterien

Die korrekte Dimensionierung ist die Grundvoraussetzung für ein dauerhaft funktionierendes Möbelelement. Ein Klappenhalter für schwere Klappen muss so dimensioniert sein, dass das Hebelmoment der Front vollständig kompensiert wird.

Gewicht und Krafteinwirkung

Die auf den Beschlag wirkende Belastung hängt direkt vom Frontgewicht und der Fronthöhe ab. Während leichte Möbelfronten aus Spanplatte oder MDF oft mit Federkräften von 50 N - 60 N bewegt werden, erfordern größere Fronten Beschläge mit 80 N, 100 N oder 140 N. Für massive Ausführungen kommen spezifische Gasdruckdämpfer für Schwere Klappen zum Einsatz. Die Auswahl des passenden Beschlags erfolgt qualitativ über das Frontgewicht, die Hebellänge und den geforderten Öffnungswinkel.

Symmetrische Montage und Breitenbegrenzung

Ab einer Frontbreite von 600 mm oder einem Gewicht ab ca. 3 kg ist stets eine beidseitige Montage (links und rechts im Korpus) erforderlich. Ein einseitig montierter Halter führt bei breiten Klappen zwangsläufig zu Torsionskräften, die ein schiefes Fugenbild erzeugen und die Befestigungsschrauben auf der Belastungsseite überbeanspruchen.

Typische Anwendungsbereiche

Die Einsatzanforderungen an einen Halter für Hängeschrank und Klappenmöbel unterscheiden sich je nach Wohn- und Einsatzbereich:

• Küchenoberschränke: Im Hängeschrank über der Arbeitsplatte ermöglichen Liftsysteme freie Kopffreiheit beim Kochen. In Kombination mit regulären Topfbändern mit Standard-Topfbohrung von 35 mm sorgen sie für eine exakte Ausrichtung der Frontfugen.
• Wohnmobil und Caravan: Ein Klappenhalter Wohnwagen muss starken Vibrationen und Erschütterungen während der Fahrt standhalten. Hier bieten mechanische Beschläge mit harter Rastung oder federunterstützte Hubscharniere mit 75º Öffnungswinkel maximale Sicherheit gegen unkontrolliertes Aufspringen.
• Schuhkipper und Barfächer: Für nach unten abklappende Klappen werden Bremsklappenhalter montiert. Sie fangen das Fallgewicht ab und schützen die Bodenbänder vor dem Ausreißen.
• Gedämpfte Wohnmöbel: Für hohen Schließkomfort werden Klappenbeschläge häufig mit Topfbändern mit Dämpfung kombiniert, um ein sanftes, geräuschloses Einziehen der Front zu gewährleisten.

Montage, Justierung und Befestigungstechnik

Eine millimetergenaue Montage sichert den reibungslosen Lauf und verhindert ein Klemmen der Beschlagteile.

Befestigung im Korpus

Die Montage der Trägerplatten erfolgt an der Korpusinnenseite zumeist im genormten System 32, beispielsweise mit 37 mm Abstand zur Vorderkante. Für die Verschraubung in typischen Spanplatten oder MDF-Platten mit 16 mm bis 19 mm Stärke eignen sich Holzschrauben und Möbelschrauben mit Senkkopf oder Euroschrauben mit 5 mm Durchmesser. Um ein Ausreißen oder Spalten des Trägermaterials zu vermeiden, sollte bei Spanplattenschrauben mit einem 3 mm Holzbohrer vorgebohrt werden.

Justierung der Friktion

Mechanische Klappenhalter wie die Modelle PM01, PM02, PM03 und PM04 verfügen über zentrale Friktionsschrauben am Hauptgelenk. Durch Drehen im Uhrzeigersinn erhöht sich die Bremswirkung für schwerere Fronten; gegen den Uhrzeigersinn wird der Lauf für leichte Fronten leichtgängiger eingestellt. Die Justierung ist optimal, wenn die Klappe beim Loslassen in jeder gewünschten Position verharrt.

Wartung und Pflege

Mechanische Klappenhalterungen sind weitgehend wartungsfrei konzipiert. Bei stark beanspruchten Korpusmöbeln empfiehlt es sich, den festen Sitz der Spanplattenschrauben in regelmäßigen Intervallen zu kontrollieren, da dynamische Zugkräfte das Holzgefüge belasten können. Mechanische Gelenke können bei Bedarf mit einem harzfreien Schmiermittel gepflegt werden, während gasdruckbasierte Zylinder sauber und frei von Farb- oder Staubanhaftungen gehalten werden müssen, um die Dichtungen nicht zu beschädigen.
