Gasdruckdämpfer für Schwere Klappen

Gasdruckdämpfer für schwere Klappen sind spezialisierte pneumatische Beschlagselemente, die mittels komprimiertem Stickstoffgas im Zylinderkörper eine definierte Ausschubkraft bereitstellen, um massereiche Möbelfronten kraftsparend anzuheben und zuverlässig in der geöffneten Endlage zu halten. Im modernen Möbelbau stellen massive Frontmaterialien wie MDF, Vollholz oder integrierte Glaselemente hohe Anforderungen an die Hebemechanik. Ein regulärer Gasdruckdämpfer für Klappen sorgt dafür, dass schwere Oberschranktüren nicht herabfallen, sondern sich kontrolliert führen lassen und Scharniere sowie Korpusseiten dauerhaft vor mechanischer Überlastung geschützt bleiben.

Funktionsprinzip und technische Differenzierung

Die Wirkungsweise dieser Beschläge basiert auf einem geschlossenen pneumatischen Druckzylinder, in dem sich eine präzisionsgefertigte Kolbenstange bewegt. Durch das unter Druck stehende Gas entsteht eine permanente Ausschubkraft, die das Eigengewicht der Möbelfront ausgleicht. Man kann sich die Wirkungsweise wie das Fahrwerk eines schweren Lastkraftwagens vorstellen: Der Zylinder nimmt die nach unten wirkende statische Masse direkt auf und wandelt sie in eine fließende, geführte Hubbewegung um.

In der Praxis der Möbelmontage werden unterschiedliche Begrifflichkeiten verwendet, die technisch klar abgegrenzt werden müssen:

• Gasdruckfedern und Gasdruckdämpfer: Diese Komponenten üben aktiv eine Ausschubkraft in Newton (N) aus. Sie stemmen das Frontgewicht nach oben und stabilisieren die Klappe im geöffneten Zustand. Im Sprachgebrauch werden sie häufig als Stoßdämpfer für Klappen oder Hydraulikdämpfer bezeichnet, fungieren im Schrankkorpus jedoch als aktive Hebeelemente.
• Möbeldämpfer (Soft-Close): Reine Dämpfungselemente besitzen keine eigene Hubkraft. Sie dienen ausschließlich dazu, die kinetische Energie beim Schließen abzufangen, damit Möbeltüren sanft und geräuschlos ins Schloss gleiten.
• Mechanische Klappenhalter: Ein klassischer Klappenhalter nutzt mechanische Reibungsbremsen oder Friktionsschrauben. Er unterstützt die Aufwärtsbewegung nicht pneumatisch, sondern arretiert die geöffnete Klappe lediglich mechanisch.

Kräfte und Spezifikationen für schwere Möbelfronten

Bei der Auslegung von Klappenbeschlägen für hohe Lasten ist die Wahl der passenden Nennkraft maßgeblich. Furnica bietet hierfür präzise abgestufte Varianten, die den Anforderungen verschiedener Frontstärken und Formate entsprechen. Für Standard-Oberschränke und großflächige Klappenkonstruktionen kommt typischerweise eine Gesamtlänge von 269 mm bei einem Lochabstand von 247 mm (Mitte Kugelgelenk zu Mitte Kugelgelenk) zum Einsatz:

• Gasdruckdämpfer Silber 250mm - 150N: Geeignet für mittelschwere Frontaufbauten aus Spanplatte oder leichtere Rahmenkonstruktionen.
• Gasdruckdämpfer Silber 250mm - 180N: Die Zwischenstufe für breitere Fronten, bei denen eine exakt dosierte Unterstützung erforderlich ist.
• Gasdruckdämpfer Silber 250mm - 200N: Ausgelegt für schwere Klappen aus dichterem MDF oder Hartholz.

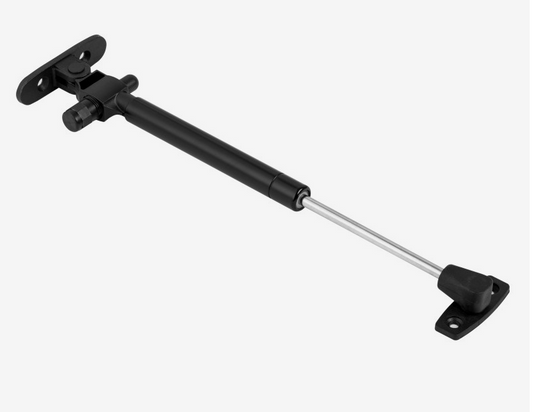

• Gasdruckdämpfer mit Soft-Close - Schwarz: Spezielle Ausführung mit integrierter Endlagendämpfung, wählbar in Nennkräften von 60 N oder 100 N für designorientierte Möbelstücke.

Ergänzend zu den Zylindern mit Standardkraft stehen für extreme Lasten, wie beispielsweise sehr breite Oberschränke oder schwere Verbundfronten, auch Ausführungen mit höheren Federkräften bis zu 320 N, 380 N oder 500 N zur Verfügung.

Auswahlkriterien für Gasdruckfedern

Damit eine Klappe weder unkontrolliert nach oben schnellt noch eigenständig absinkt, müssen die physikalischen Einflussgrößen präzise berücksichtigt werden. Die benötigte Ausschubkraft hängt nicht allein vom reinen Frontgewicht ab, sondern maßgeblich vom Zusammenspiel mehrerer Faktoren:

• Frontgewicht und Grifflast: Das Gesamtgewicht setzt sich aus dem Material der Frontplatte (Spanplatte, MDF, Massivholz oder Glas) und dem montierten Beschlag zusammen. Insbesondere massive Möbelgriffe 128 mm oder lange Griffleisten aus Metall verlagern den Schwerpunkt nach außen.
• Fronthöhe und Hebelarm: Je höher die Klappe ausgeführt ist, desto größer ist das wirkende Drehmoment am Drehpunkt der Scharniere. Eine hohe Front benötigt bei identischem Gesamtgewicht eine spürbar höhere Unterstützung als eine flache Klappe.
• Montagepunkte und Geometrie: Der Abstand der Montageplatten zur Scharnierachse sowie zur Korpusvorderkante bestimmt den Hebelwirkungsgrad des Zylinders. Geringe Abweichungen bei der Positionierung verändern die Kraftentfaltung über den gesamten Öffnungsweg.

Zur Vermeidung von Fehlbelastungen ist stets das vom Hersteller angegebene Datenblatt der jeweiligen Gasdruckfeder heranzuziehen, um die Nennkraft optimal auf die Frontabmessungen abzustimmen.

Typische Anwendungsbereiche

Leistungsstarke Gasdruckfedern für schwere Klappen decken vielfältige Montageanforderungen in Küche, Wohnraum und Nutzbereichen ab:

Küchenoberschränke und Faltklappen

In modernen Einbauküchen dominieren breite Hängeschränke, die oft über die gesamte Arbeitsbreite durchgehende Fronten nutzen. Um einen ungehinderten Zugriff auf Innenausstattungen wie ein integriertes Abtropfgestell für Wandschrank zu ermöglichen, heben Gasdruckzylinder die Klappe vollständig aus dem Arbeitsbereich des Nutzers heraus.

Wohnmöbel und Medienwände

Schwere Hängeboards, TV-Möbel oder Büroregale verwenden Klappenbeschläge, um Bildschirme, Soundanlagen oder Ordnersysteme zu verblenden. Die Zylinder garantieren ein leises, gleichmäßiges Öffnungsverhalten ohne Nachfedern.

Truhendeckel und Bodenklappen

Ein anspruchsvoller Einsatzbereich ist der Gasdruckdämpfer für Bodenklappe oder für schwere Deckel von Sitztruhen. Da der Deckel hierbei horizontal liegt, wirkt beim ersten Anheben das maximale Eigengewicht vertikal auf den Zylinder. Durch eine exakte Ausrichtung der Anschraubwinkel wird erreicht, dass die Gasdruckfeder den Deckel im geschlossenen Zustand sicher unten hält und erst nach leichtem Anheben über den Totpunkt aktiv unterstützt.

Montageanleitung und technische Ausrichtung

Eine sachgerechte Montage gewährleistet die einwandfreie Funktion und eine lange Lebensdauer des Beschlagssystems. Fehler bei den Bohrmaßen führen zu Spannungen, Schwergängigkeit oder vorzeitigem Verschleiß.

Symmetrischer Einbau

Bei Frontbreiten ab 400 mm müssen zwingend zwei Zylinder – jeweils einer links und einer rechts an der Korpusseite – montiert werden. Die einseitige Montage einer einzelnen, sehr starken Gasdruckfeder erzeugt eine permanente Torsionsspannung in der Klappe. Dies führt unweigerlich zum Verziehen des Frontmaterials und beschädigt die Montageplatten sowie die Scharniere.

Bohrbilder und System 32

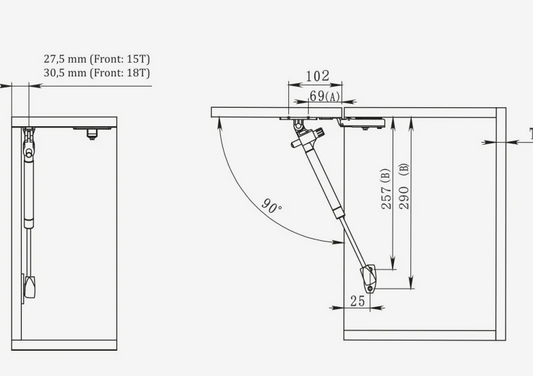

Die Montage der mitgelieferten Befestigungswinkel orientiert sich üblicherweise am standardisierten System 32:

• Korpusmontage: Die Grundplatte wird an der Korpusinnenseite befestigt, typischerweise mit einem Abstand von 37 mm zur vorderen Kante. Zur sicheren Verankerung in Holzwerkstoffen dienen passende Holzschrauben und Möbelschrauben mit Senkkopf in den Durchmessern 3,5 mm oder 4,0 mm.
• Frontmontage: Die frontseitige Montageplatte wird im vorgegebenen Abstand zur Scharnierkante verschraubt. Über die Positionierung dieser Anschraubpunkte lässt sich der finale Öffnungswinkel der Klappe auf 75°, 90° oder 110° festlegen.

Einbaulage des Zylinders

Für eine optimale Haltbarkeit sollte der Gasdruckdämpfer so montiert werden, dass das Zylindergehäuse (der dickere Teil) an der Front oben befestigt ist, während die Kolbenstange (der dünnere Teil) nach unten zur Korpusseite zeigt. Dadurch sammelt sich das interne Schmieröl im geschlossenen Zustand am Dichtungsring der Kolbenstange. Dies verhindert das Austrocknen der Dichtlippen und beugt schleichendem Gasverlust vor.

Wartung, Pflege und Austausch

Pneumatische Gasdruckdämpfer sind hermetisch verschlossene Systeme und vollkommen wartungsfrei. Ein Nachfüllen von Gas oder das Ölen der Kolbenstange ist weder erforderlich noch möglich. Die Kolbenstange sollte stets sauber und frei von Farbnebel, Klebstoffresten oder aggressiven Reinigungsmitteln gehalten werden, da Verunreinigungen die feinen Dichtungen beschädigen können.

Sollte ein Zylinder nach langjähriger Nutzung an Haltekraft verlieren, erfolgt der Austausch werkzeugarm:

1. Klappe in der oberen Endlage sichern oder von einer zweiten Person halten lassen.
2. Mit einem flachen Schlitzschraubendreher den Sicherungsclip an der Kugelpfanne des Zylinderkopfes leicht anheben (nicht vollständig herausziehen).
3. Den Zylinder vom Kugelkopf der Montageplatte abziehen.
4. Den neuen Dämpfer mit passendem Lochabstand (z. B. 247 mm) auf die bestehenden Kugelköpfe aufdrücken, bis der Metallclip hörbar einrastet.
