Glasbodenträger sind präzise gefertigte Beschläge, die zur sicheren, rutschhemmenden und punktlastfreien Aufnahme von Glasfachböden in Schränken, Vitrinen oder direkt an der Wand dienen. Da Glas im Gegensatz zu Vollholz oder Holzwerkstoffen eine sehr harte, spröde und vollkommen unelastische Struktur aufweist, erfordert die Lagerung spezialisierte Beschlaglösungen. Ein direkter Kontakt von hartem Metall auf Glas führt unter Last oder Vibrationen unweigerlich zu Spannungsrissen oder Kratzern. Fachgerechte Glasträger nutzen daher elastische Dämpfungsauflagen, Weichkunststoffe, Saugnäpfe oder definierte Klemmbacken, um die Krafteinleitung gleichmäßig über die Auflagefläche zu verteilen und das Verschieben der glatten Glasböden im Möbelkorpus zuverlässig zu unterbinden.

Konstruktive Bauarten und Funktionsweisen

Bei der Planung von Möbeln oder Wandregalen unterscheidet man grundlegend zwischen zwei Konstruktionsprinzipien: Steckträgern für Korpussysteme und Klemmhaltern für die freitragende Wandmontage. Beide Systeme erfüllen unterschiedliche statische Anforderungen und verlangen exakt abgestimmte Befestigungspunkte.

Steckbare Bodenträger für die Korpusmontage

Im Möbelbau – beispielsweise in Schaukästen, Wohnzimmervitrinen oder Badschränken – erfolgt die Fachbodenlagerung zumeist über zylindrische Steckzapfen. Das dominierende Maß im industriellen Möbelbau ist hierbei der Durchmesser von 5 mm, welcher exakt auf die 32-mm-Reihenlochung abgestimmt ist. In filigraneren Sonderkonstruktionen kommen vereinzelt auch 3 mm Bohrungen zum Einsatz.

Um dem Regalboden aus Glas Halt zu geben, arbeiten Steckbodenträger mit unterschiedlichen Schnittstellen:

Klemmträger und verstellbare Pelican-Halterungen

Für wandhängende Glasborde ohne seitliche Schrankkorpusse kommen sogenannte Pelican-Klemmträger zum Einsatz. Diese Beschläge bestehen aus einem robusten Wandmontagesockel und einer beweglichen Klemmbacke, die über eine unterseitige Klemmschraube manuell justiert wird. Sie nehmen Plattenstärken in typischen Spannbereichen von 4 mm - 10 mm oder 4 mm - 15 mm auf. Durch die Klemmung entsteht ein statischer Kragarm, der Biege- und Hebelkräfte über weiche Zwischenlagen materialschonend aufnimmt.

Materialeigenschaften, Legierungen und Oberflächen

Die mechanische Dauerbelastbarkeit eines Bodenträgers für Glas basiert auf der Materialwahl des Trägerkerns sowie einer widerstandsfähigen Oberflächenvergütung. Während Steckzapfen zur Aufnahme hoher Scherkräfte vorzugsweise aus massivem Stahl gefertigt werden, bestehen geometrisch komplexere Klemmkörper häufig aus Zink-Aluminium-Druckguss (ZnAl / Zamak), welcher hohe Formstabilität mit exzellenter Maßhaltigkeit verbindet.

Die Oberflächenveredelungen schützen den Trägerkern vor Feuchtigkeit und fügen sich nahtlos in moderne Raumkonzepte ein:

Projektplanung und statische Kriterien für Glasregalböden

Glas toleriert im Gegensatz zu Holzwerkstoffen keine elastischen Verformungen über unebene Montagepunkte. Bei der Projektierung von Glasablagen müssen Hebelarme, Glasstärken und Stützweiten exakt aufeinander abgestimmt sein.

Bei Korpusböden auf 4-Punkt-Auflage ist sicherzustellen, dass alle vier Bohrlöcher exakt horizontal fluchten. Steht ein Bodenträger tiefer oder höher, entsteht eine 3-Punkt-Auflage, bei der die Scheibe diagonal verspannt wird – punktuelle Überlastungen bei zusätzlicher Beladung sind die Folge. Zudem fungiert ein Saugnapfträger als wirksame Kippsicherung, wenn Böden durch ungleichmäßiges Entnehmen von Gegenständen einseitig entlastet werden.

Bei wandmontierten Glasregalen steigt das Drehmoment an der Wandbefestigung mit zunehmender Regaltiefe drastisch an. Für schmale Ablagen mit geringer Auskragung genügen kleine Pelican-Halterungen mit 35x40 mm oder 45x55 mm. Tiefere Glasböden erfordern Trägerabmessungen von 55x75 mm oder 70x105 mm, um die Hebelkräfte großflächig aufzunehmen und das Glas sicher einzuspannen.

Montage- und Verarbeitungshinweise

Für eine fachgerechte Installation von Glasbodenträgern sind folgende Montageschritte zu beachten:

  1. Bohrungsmaßhaltigkeit prüfen: Korpusbohrungen für 5 mm Steckzapfen müssen mit einem sauberen Holzspiralbohrer rechtwinklig eingebracht werden. Die Bohrtiefe muss mindestens der Schaftlänge des Bolzens entsprechen, damit der Träger vollflächig am Korpus anliegt.
  2. Wandverankerung setzen: Bei Pelican-Halterungen wird das Unterteil mithilfe von für das Mauerwerk geeigneten Dübeln montiert. Vor dem Festziehen ist die exakte Flucht beider Halterungen mit einer Wasserwaage auszurichten.
  3. Glaskontakt vorbereiten: Sicherstellen, dass die weichen Gummieinlagen oder Silikonpads sauber auf den Klemmbacken aufliegen. Das Glas darf zu keinem Zeitpunkt direkten Kontakt mit dem Zinkdruckguss- oder Stahlkörper haben.
  4. Manuelles Klemmen: Den Glasboden waagerecht bis zum Anschlag in die Klemmöffnung einschieben. Die unterseitige Klemmschraube ausschließlich mit einem passenden Handschraubendreher handfest anziehen. Auf den Einsatz von Akkuschraubern ist zwingend zu verzichten, um Spannungsspitzen im Glas auszuschließen.

Pflege und Werterhaltung

Die Pflege von Glasbodenträgern gestaltet sich unkompliziert. Zur Reinigung genügen weiche Mikrofasertücher und milde, pH-neutrale Seifenlösungen oder haushaltsübliche Glasreiniger. Scheuernde Reinigungsmittel, aggressive Säuren oder kratzende Schwämme dürfen nicht verwendet werden, da sie galvanische Chrom- und Satin-Beschichtungen beschädigen und die Gummieinlagen verspröden lassen können. Im gewerblichen oder feuchten Umfeld empfiehlt sich ein regelmäßiges Prüfen der Klemmschrauben auf festen Sitz.

Ergänzende Beschläge und verwandte Kategorien

Zur vollständigen Ausstattung moderner Möbelprojekte bietet das Sortiment von furnica.de aufeinander abgestimmte Beschlagkomponenten:

  • Regalstützen & Halterungen – Umfassende Auswahl an Schwerlastkonsolen, Tablarträgern und verdeckten Trägersystemen für Holz- und Verbundwerkstoffe.
  • Holzschrauben und Möbelschrauben – Passende Befestigungsschrauben mit präzisen Antrieben für die Korpussicherung und Wandmontage.
  • Möbelverbinder – Stabile Exzenter- und Korpusverbinder für die präzise Montage von Schrankkorpussen im 32-mm-Raster.
  • Topfbänder / Schrankscharniere – Zuverlässige Scharniersysteme für Drehtüren in Standard- und Weitwinkelausführung.
  • Topfbänder / Schrankscharniere mit Dämpfung – Hochwertige Scharniere mit integriertem Soft-Close für sanftes und geräuschloses Schließen.
  • Abdeckkappen – Diskrete Abdeckungen für Bohrungen und Verbindungsbeschläge zur sauberen optischen Vollendung im Möbelinnenraum.
  • Sockelfüße verstellbar – Höhenverstellbare Möbelfüße zur präzisen Niveauregulierung von Schränken auf unebenen Böden.
  • Möbelschlösser – Hochwertige Schließsysteme zur Sicherung von Glastür- und Vitrinenschränken.

Häufig gestellte Fragen

Welchen Bohrdurchmesser benötige ich für Steckbodenträger in Glasvitrinen?

Für Standard-Möbelkorpusse nach dem 32-mm-System beträgt der erforderliche Bohrdurchmesser 5 mm bei einer Mindestbohrtiefe von 8 mm. Für besonders filigrane Vitrinen oder Spezialmöbel sind im Fachhandel vereinzelt auch Steckzapfen für 3 mm Bohrungen erhältlich. Achten Sie auf eine exakt rechtwinklige Bohrung, damit der Träger vollflächig am Möbelkorpus anliegt.

Wie wird verhindert, dass der Glasboden aus dem Regal rutscht?

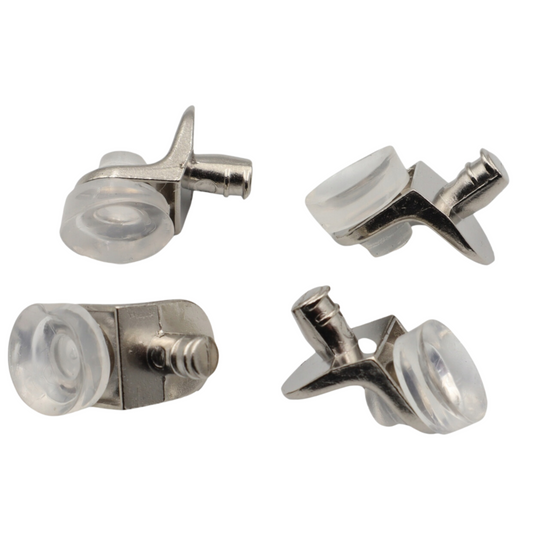

Das Verrutschen wird durch weiche Zwischenelemente verhindert. Steckbodenträger nutzen dafür integrierte Saugnäpfe aus Silikon oder weiche Kunststoffkappen, die eine haftende Verbindung aufbauen. Bei freitragenden Wandregalen fixieren Pelican-Klemmträger die Glasplatte mechanisch über gepolsterte Klemmbacken, wodurch die Scheibe fest und vibrationsgedämpft eingespannt wird.

Welche Pelican-Halterung eignet sich für welche Regaltiefe?

Für flache Glasablagen bis etwa 150 mm Tiefe eignen sich kompakte Größen wie 35x40 mm oder 45x55 mm. Bei tieferen Fachböden von 200 mm bis 300 mm sollten Trägermaße von 55x75 mm oder 70x105 mm gewählt werden. Die längere Auflagefläche reduziert die Hebelkräfte und schützt das Glas vor punktueller Biegeüberlastung.

Sind Pelican-Glasträger auch für Holz- und Spanplattenböden geeignet?

Ja, Pelican-Klemmhalter können neben Glas auch Regalböden aus Holzwerkstoffen, Massivholz oder Kunststoff aufnehmen. Voraussetzung ist lediglich, dass die Materialstärke der Platte innerhalb des jeweiligen Spannbereichs der Halterung (beispielsweise 4 mm bis 15 mm) liegt und die Klemmschraube gleichmäßig angezogen wird.

Darf für die Montage von Klemmträgern ein Akkuschrauber genutzt werden?

Nein, das Feststellen der Klemmschraube an Glasbodenträgern muss ausschließlich mit einem manuellen Schraubendreher erfolgen. Ein Akkuschrauber erzeugt unkontrollierte Drehmomentspitzen, die das Glas punktuell überlasten und sofortige Risse oder mikroskopische Vorschäden im Glasgefüge verursachen können.
