Bodenträger

Bodenträger für Einlegeböden sind tragende Beschlagkomponenten im modernen Möbel- und Innenausbau, die horizontale Fachböden formschlüssig oder kraftschlüssig in Schrankkorpussen positionieren und die auftretenden vertikalen Nutzlasten direkt in die Korpusseitenwände einleiten. Wie verlässliche Miniatur-Konsolen im Schrankinneren garantieren sie eine dauerhaft waagerechte Ausrichtung und ermöglichen eine modulare Höhenverstellung von Einlegeböden. Im professionellen Handwerk sowie im anspruchsvollen Möbelbau entscheidet die gezielte Abstimmung des Trägersystems auf das jeweilige Bodenmaterial, die Scherkräfte und das Bohrbild über die Standfestigkeit und Stabilität der gesamten Konstruktion.

Funktionsweise und Systemmaße im Möbelbau

Die vertikale Lastaufnahme eines Einlegebodens erfolgt über mehrere Auflagepunkte. In der industriellen Fertigung sowie im Handwerk basiert die Positionierung der Halterungen auf dem standardisierten System 32. Dieses Raster sieht vertikale Lochreihen mit einem präzisen Mittenabstand von 32 mm vor, wobei der Abstand der vorderen Lochreihe zur Vorderkante der Korpusseite üblicherweise 37 mm beträgt. Bei der Auswahl der passenden Halter für Einlegeböden müssen Durchmesser und Bohrtiefe exakt auf den Korpus abgestimmt sein.

• Bohrungsdurchmesser 5 mm: Das dominierende Standardmaß im Korpusbau. Einlegebodenhalter mit 5 mm Stiftdurchmesser passen in genormte Lochreihen moderner Kastenmöbel und eignen sich für Holz- sowie Verbundwerkstoffböden.
• Bohrungsdurchmesser 3 mm: Dieses Maß wird vor allem bei zierlichen Vitrinen, antiken Möbelstücken oder filigranen Regalen eingesetzt, bei denen die Lochreihe im Sichtbereich optisch unaufdringlich bleiben soll.

Für eine sichere Funktion muss die Bohrung im 90°-Winkel zur Wandung eingebracht werden. Bei einer Stiftlänge von typischerweise 7 mm bis 8 mm empfiehlt sich eine Sacklochbohrung von mindestens 9 mm Tiefe, um ein Aufsitzen auf dem Bohrgrund zu verhindern und das Ausbrechen der Kanten an melaminharzbeschichteten Spanplatten zu vermeiden.

Bauformen und technische Varianten von Bodenträgern

Je nach Belastungsgrad, Werkstoff des Fachbodens und optischen Anforderungen kommen im Möbelbau differenzierte Konstruktionsformen zum Einsatz:

Klassische Steckbodenträger aus Metall

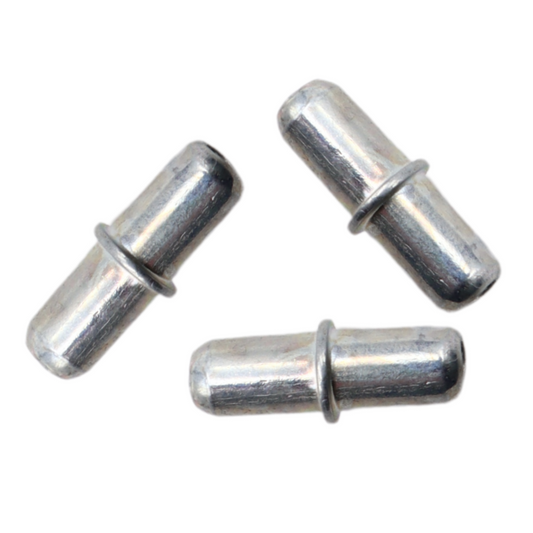

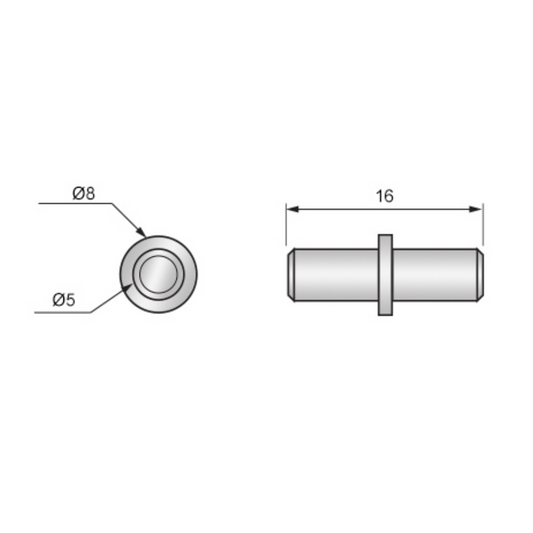

Der zylindrische Bodenträger aus Metall bildet das Fundament für hoch belastbare Fachböden. Er wird werkzeuglos in die 5-mm-Lochreihe eingesteckt und bietet eine flache oder halbrunde Auflagezone für Holzwerkstoffe. Der solide Steckbodenträger 5mm Metall verzinkt - 100 Stück bietet eine verlässliche Auflagefläche, die ein punktuelles Einsinken in die Unterseite von Weichholz- oder Spanplattenböden verhindert. Für Serienfertigungen und umfangreiche Ausbauten stehen Einheiten wie der Steckbodenträger 5mm Metall verzinkt - 1000 Stück oder kleinere Montagesets wie der Steckbodenträger 5mm Metall verzinkt - 40 Stück bereit.

Bodenträger mit Mittelkragen (Duplo II)

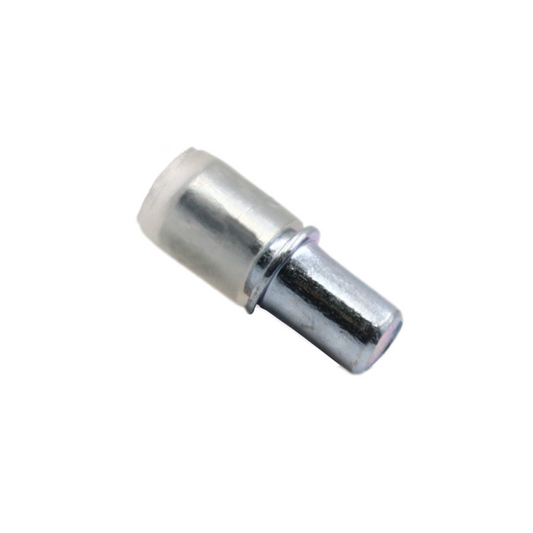

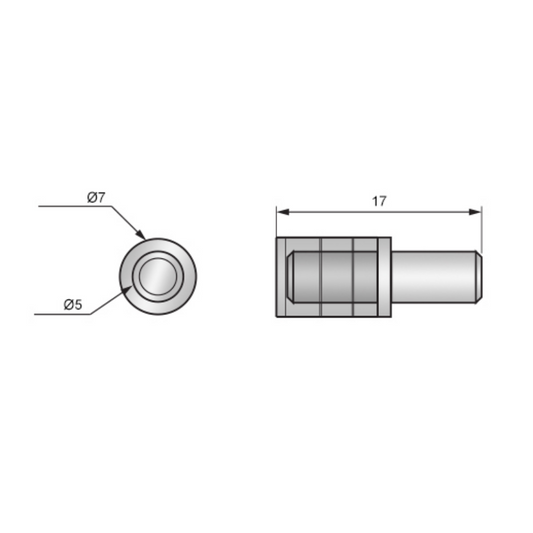

Bei hohen Flächenlasten, etwa in Bibliotheksregalen oder Aktenschränken, verhindern Träger mit integriertem Bund das tiefere Einwandern des Stifts in das Korpusmaterial. Der Bund legt sich plan an die Innenseite des Schranks an und verteilt die Scherkräfte optimal an der Lochkante. Für stark beanspruchte Regalkonstruktionen eignet sich der Steckbodenträger Ø5mm Metall Verzinkt (Duplo II) - 100 Stk., der auch im industriellen Großpack als Steckbodenträger Ø5mm Metall Verzinkt (Duplo II) - 1000 Stk. genutzt wird. Bei der Zuschnittplanung des Fachbodens ist die Kragendicke von beidseitig jeweils etwa 1 mm zu berücksichtigen, sodass der Boden in der lichten Breite mit entsprechendem Einbauspiel gefertigt werden muss.

Arretierende Träger mit Dübelzapfen

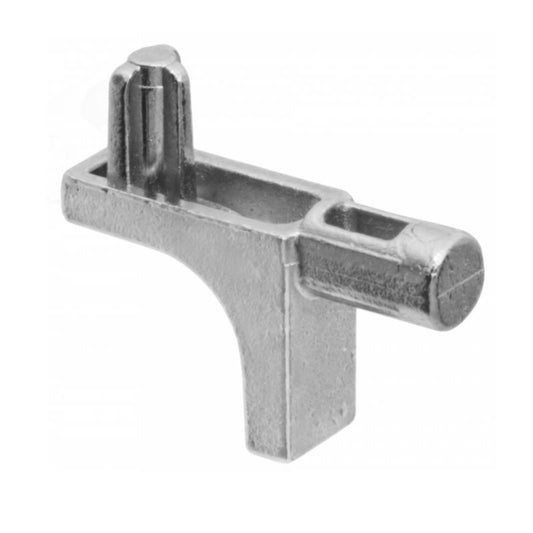

Um ein unbeabsichtigtes Herausziehen oder Verrutschen des Fachbodens zu unterbinden, werden Modelle mit vertikalem Arretierzapfen eingesetzt. Der Fachboden erhält an der Unterseite passende 5-mm-Sacklochbohrungen, in welche die Zapfen eingreifen. Die Regalstütze mit Dübel, Nickel fixiert den Boden mechanisch, was insbesondere bei offenen Regalen, Kindermöbeln oder bewegten Schrankelementen für hohe Sicherheit sorgt.

Verbundträger aus Metall und Kunststoff

Zweikomponenten-Träger kombinieren die mechanische Scherfestigkeit eines Stahlkerns mit einer schonenden Kunststoffummantelung. Die weiche Oberfläche dämpft Klappergeräusche und schützt empfindliche Lack- oder Furnieroberflächen vor Druckstellen. Für diesen Anwendungsbereich ist der Regalbodenträger Metall-Kunststoff 5mm - 100 Stk. eine gängige Lösung, die auch im Großgebinde als Regalbodenträger Metall-Kunststoff 5mm - 1000 Stk. im Innenausbau verbaut wird.

Vollkunststoffträger und Glasauflagen

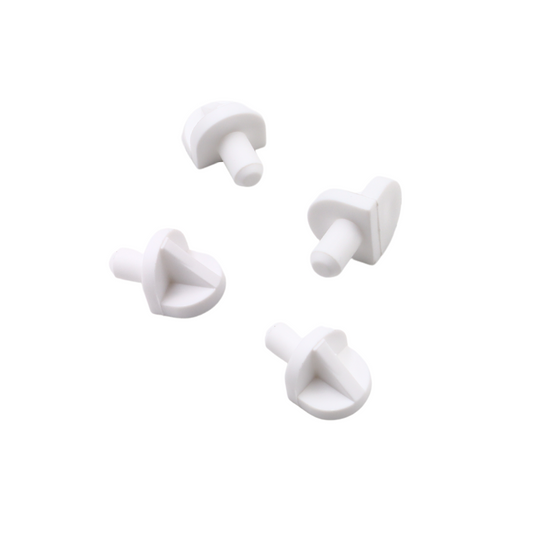

In Feuchtbereichen wie Badezimmermöbeln erweist sich ein reiner Kunststoffbeschlag als korrosionsbeständige Option. Der Regalbodenträger Kunststoff 5mm - 20 Stk. fügt sich unauffällig in weiße Korpusse ein. Für Glaseinlegeböden gelten besondere konstruktive Anforderungen: Punktuelle Spannungen auf Glaskanten können zu Rissen führen. Die Regalstütze für Glasregale, Nickel integriert elastische Pufferauflagen, welche die Scheibe rutschhemmend lagern und mechanische Stöße wirksam entkoppeln.

Konstruktive Fachbodenträger zum Schrauben

Während klassische Einlegebodenhalter flexible Positionen ermöglichen, verbinden Bodenträger zum Schrauben den Fachboden fest mit der Korpuswand. Diese Festverbindung stabilisiert Korpusse gegen seitliches Verziehen und übernimmt statisch die Funktion eines festen Konstruktionsbodens. Für solche Verbindungen werden häufig passende Holzschrauben und Möbelschrauben oder Euroschrauben genutzt, während sichtbare Korpusbohrungen mit Abdeckkappen sauber verschlossen werden können.

Materialien, Oberflächen und Korrosionsschutz

Die Auswahl des Werkstoffs beeinflusst die Tragfähigkeit und Langlebigkeit der Träger:

• Verzinkter Stahl: Robuste Beschichtung mit hohem Korrosionsschutz, ideal für Schrank- und Vorratsmöbel, Hauswirtschaftsräume oder Werkstattkorpusse.

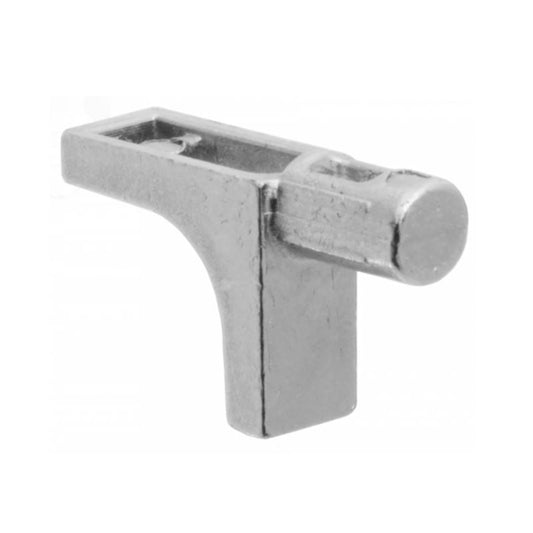

• Vernickelter Stahl und Zink-Aluminium-Druckguss (ZnAl): Hochwertige Oberflächenveredelung mit feinem Glanzbild. Der Regalbodenträger Nickel überzeugt in offenen Wohnmöbeln, Büromöbeln und Glasvitrinen durch ansprechende Ästhetik und hohe Verschleißfestigkeit.
• Technischer Kunststoff: Schlagfestes Polyethylen oder Polyamid für korrosionsfreie Zonen und schallgedämpfte Fachbodenlagerung.

Planungs- und Montagehinweise

Um ein Durchbiegen des Fachbodens oder ein Ausreißen der Korpuswand zu verhindern, müssen grundlegende Montageparameter eingehalten werden. Pro Einlegeboden sind vier Träger – jeweils zwei pro Korpusseite – erforderlich. Die Fachbodenbreite sollte bezogen auf das lichte Schrankinnenmaß ein Breitenspiel von 1,5 mm bis 2,0 mm aufweisen, um ein Klemmen beim Einlegen zu verhindern. Werden Träger mit Bund oder Kragen genutzt, muss dieses Maß um die Kragendicke (meist 1,0 mm je Seite) vergrößert werden.

Vier Fachbodenträger aus Stahl in einer 19 mm starken Spanplatte tragen bei flächiger Lastverteilung und fachgerechter Bohrung problemlos Lasten von 15 kg bis 20 kg. Bei Spannweiten über 800 mm empfiehlt sich zur Vermeidung von Durchbiegungen eine zusätzliche Abstützung oder der Einsatz massiver Trägerprofile.
