Korpusverbinder sind tragende Verbindungsbeschläge, die rechtwinklig aufeinandertreffende Möbelteile wie Seitenwände, Oberböden, Unterböden und Konstruktionsböden form- und kraftschlüssig zusammenfügen. Als konstruktives Grundelement im modernen Korpusbau fangen sie mechanische Scherkräfte ab und sichern die rechtwinklige Ausrichtung sowie die strukturelle Standfestigkeit von Schränken, Regalen und Kastenmöbeln. Sie verhindern ein Verziehen der Konstruktion unter statischer Last und stellen sicher, dass Frontfugen sowie Spaltmaße dauerhaft präzise bleiben.

Funktion und statische Bedeutung im Möbelbau

Im Möbelbau wirken kontinuierlich dynamische und statische Kräfte auf die Verbindungsstellen ein. Das Eigengewicht von Plattenwerkstoffen, das Gewicht von Einlegeböden und Beladung sowie die Hebelkräfte beim Öffnen von Türen und Schubkästen beanspruchen jede einzelne Eckverbindung. Korpusverbinder wirken hierbei wie die Sehnen und Bänder eines stabilen Gelenks: Sie nehmen Zug- und Druckkräfte auf und leiten diese gleichmäßig in die angrenzenden Plattenstrukturen weiter.

Ohne passgenaue Möbelverbinder neigen Kastenmöbel unter horizontaler Querkrafteinwirkung zum seitlichen Ausweichen. Neben der aussteifenden Rückwand sind es vor allem die mechanischen Schrankverbinder in den Ecken, die das Möbelstück vor Verformungen bewahren. Gerade bei Werkstoffen mit geringerer Querzugfestigkeit wie Spanplatten oder MDF verhindert die fachgerechte Verschraubung das Ausreißen des Materials und sichert eine dauerhafte Verbindung.

Bauformen und Varianten von Korpusverbindern

Für unterschiedliche Einsatzbereiche, Plattenstärken und Montageanforderungen stehen verschiedene Bauformen zur Verfügung, die sich in Montageaufwand und Optik unterscheiden.

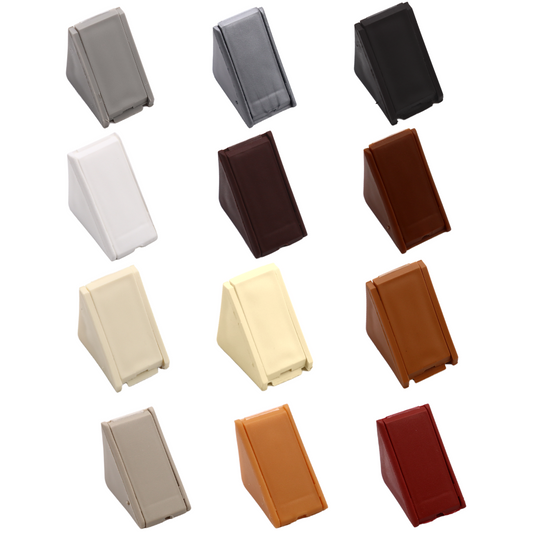

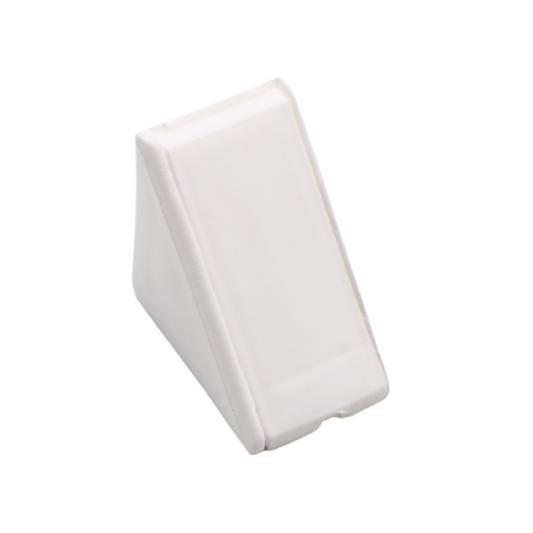

Aufschraubbare Eckverbinder aus Kunststoff

Aufschraubbare Eckwinkel stellen eine zeitsparende und flexible Lösung dar, da sie ohne aufwendige Fräsungen oder verdeckte Bohrungen direkt in die 90-Grad-Innenecke gesetzt werden. Ein kompakter Korpusverbinder aus Kunststoff mit den Abmessungen 21 mm Länge, 20 mm Höhe und 24 mm Breite eignet sich hervorragend für die Sockelbefestigung sowie zur Montage von Endplatten an Wänden. Nach dem Eindrehen von 2 Befestigungsschrauben wird die integrierte Abdeckung einfach zugeschoben, wodurch der Schraubenkopf vollständig verdeckt wird.

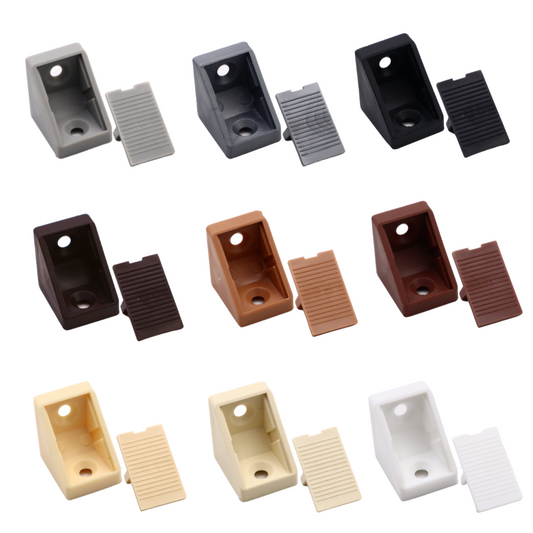

Winkelverbinder mit separater Abdeckung

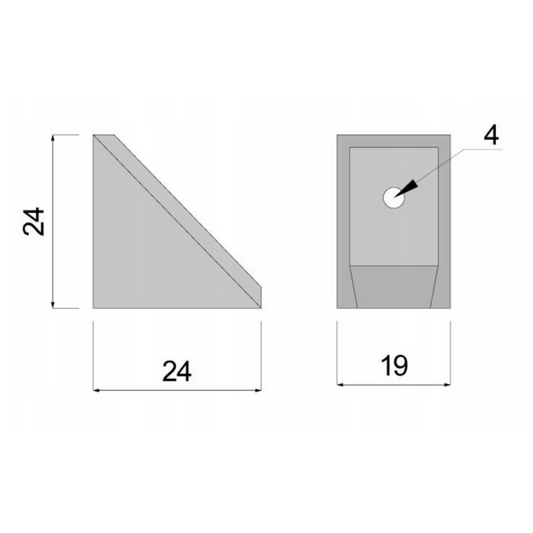

Für Sichtbereiche im Innenkorpus bieten mehrteilige Systeme eine saubere Optik. Ein Korpusverbinder aus Kunststoff mit separater Abdeckung weist Maße von 24 mm Länge, 24 mm Höhe und 19 mm Breite auf. Der tragende Grundkörper wird fest mit Seitenwand und Boden verschraubt, woraufhin die Abdeckkappe bündig aufgerastet wird. Dies schützt die Schraubenköpfe vor Schmutzablagerungen und sorgt für ein harmonisches Erscheinungsbild im Schrankinneren.

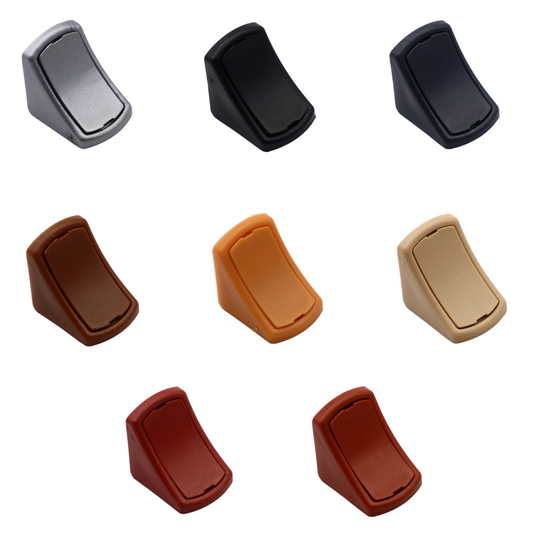

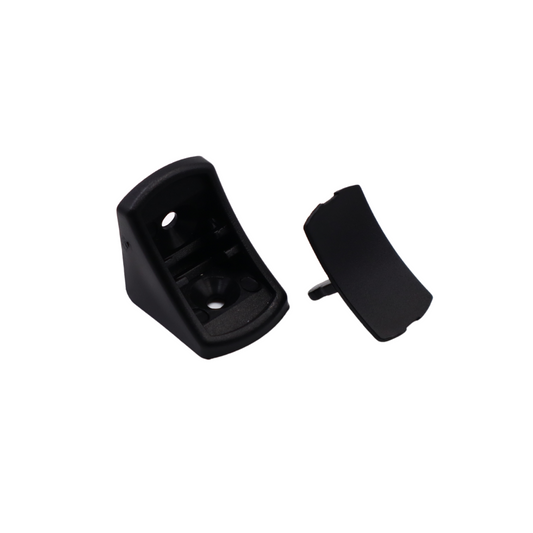

Abgerundete Kunststoffverbinder

In Bereichen mit Textillagerung empfiehlt sich der Einsatz von Beschlägen ohne scharfe Kanten. Abgerundete Korpusverbinder aus Kunststoff mit separater Abdeckung (24 mm Länge, 24 mm Höhe, 19 mm Breite) minimieren durch ihre geschwungene Kappenform das Risiko, dass Kleidung oder feine Stoffe an den Ecken hängen bleiben oder Fäden ziehen.

Exzenterverbinder für verdeckte Verbindungen

In der industriellen Fertigung kommen häufig Exzenterbeschläge zum Einsatz. Ein Exzentergehäuse wird in eine 15-mm-Topfbohrung in der Fläche eingelassen, während der zugehörige Bolzen in eine 5-mm-Stirnlochbohrung greift. Durch Drehung des Exzenters um ca. 210° zieht sich die Verbindung fugendicht zusammen. Um Bohrlöcher nachträglich zu verblenden, bieten sich passende Abdeckkappen an.

Materialeigenschaften: Kunststoff im Vergleich zu Metall

Die Werkstoffwahl bestimmt maßgeblich das Lastverhalten und den Einsatzbereich der Verbindungsbeschläge:

  • Kunststoffbeschläge: Hochwertige Kunststoffe zeichnen sich durch absolute Korrosionsbeständigkeit, geringes Gewicht und eine elastische Anpassung an minimale Fertigungstoleranzen aus. Zudem sind sie in diversen Farbtönen passend zum Möbeldekor erhältlich und eignen sich ideal für Küchen-, Bad- und Wohnmöbel.
  • Metallbeschläge: Für extrem belastete Konstruktionen, Werkstattschränke oder schwere Lagerregale bieten Verbinder aus verzinktem Stahl oder Zinkdruckguss maximale Biegesteifigkeit und nehmen höchste Scherkräfte auf.

Montagetechnik und Schraubenauswahl

Eine stabile Verbindung steht und fällt mit der Wahl der passenden Befestigungsmittel und der korrekten Verarbeitung im Plattenmaterial.

Die richtigen Schrauben für Korpusverbinder

Verwenden Sie für Spanplatten und MDF geeignete Holzschrauben und Möbelschrauben mit ausgeprägtem Gewindegang:

  • Durchmesser: In der Regel werden Schrauben mit 3,5 mm oder 4,0 mm Durchmesser verwendet.
  • Schraubenlänge: Bei einer typischen Plattenstärke von 16 mm oder 19 mm sollte die Schraubenlänge so gewählt werden, dass das Gewinde ca. 12 mm bis 14 mm in das Holz greift, ohne die Außenseite zu durchdringen. Für 16 mm Platten ist eine Schraube der Dimension 3,5 x 16 mm üblich.
  • Schraubenantrieb: Ein präziser Pozidriv- (PZ) oder Torx-Antrieb (TX) verhindert das Abrutschen der Klinge und schützt das Trägermaterial vor Überdrehen.

Positionierung und Vorbohren

Zur Vermeidung von Rissen im Plattenmaterial empfiehlt sich insbesondere bei harten Werkstoffen das Vorbohren mit einem Bohrer von 2,5 mm Durchmesser bei 3,5 mm Schrauben. Setzen Sie den Verbinder bündig in den 90-Grad-Winkel ein. Verschrauben Sie stets zuerst das durchgehende Bauteil (Seitenwand) und ziehen Sie anschließend das anstoßende Element (Boden oder Deckel) an, um eine dichte Fuge zu gewährleisten.

Typische Anwendungsbereiche

Korpusverbinder decken ein breites Spektrum an konstruktiven Aufgaben im Innenausbau ab:

  • Küchenbau: Verbindung von Ober- und Unterschränken, Sockelbefestigungen und Montage von Passleisten. Bei Küchenmöbeln lassen sich die Verbinder perfekt mit Beschlägen wie Küchenschrank Auszug 20 cm oder höhenjustierbaren Möbelfüßen kombinieren.
  • Garderoben und Schlafzimmerschränke: Zuverlässige Eckaussteifung für Kleiderschränke. Zur optimalen Raumausnutzung lässt sich das Schranksystem mit einer ausziehbaren Kleiderstange ergänzen.
  • Büromöbel und Schreibtische: Versteifung von Containern und Schreibtischunterbauten, die häufig mit einer Kabeldurchführung für Schreibtisch ausgestattet werden.
  • Möbelreparatur und Nachrüstung: Schnelle Reparatur von ausgeleierten Verbindungsstellen in Systemmöbeln (kompatibel mit gängigen Maßen wie dem 32-mm-System). Aufschraubbare Verbinder überdecken beschädigte Bohrlöcher und stellen die Stabilität wieder her.

Verwandte Beschlagkategorien bei Furnica

Für die vollständige Fertigung und funktionale Ausstattung Ihrer Möbel finden Sie bei Furnica perfekt abgestimmte Komponenten:

Häufig gestellte Fragen

Wie viele Korpusverbinder werden pro Schrankboden benötigt?

Für Korpustiefen bis 600 mm sind vier Korpusverbinder pro horizontalem Boden üblich, jeweils zwei Stück pro Verbindungsseite im Abstand von etwa 50 mm zu den Kanten. Bei Schranktiefen über 800 mm empfiehlt sich ein dritter Verbinder pro Seite in der Mitte, um ein Durchbiegen der Platte zuverlässig zu verhindern.

Welche Schraubengröße passt zu Korpusverbindern bei 16 mm Plattenstärke?

Bei 16 mm starken Plattenwerkstoffen werden Holz- oder Spanplattenschrauben mit einem Durchmesser von 3,5 mm und einer Länge von 16 mm empfohlen. Dadurch wird bei gängigen Verbinderstärken eine materialschonende Einschraubtiefe von rund 12 mm bis 13 mm erreicht, ohne dass die Schraubenspitze die Plattenaußenseite beschädigt.

Lassen sich aufschraubbare Korpusverbinder für Reparaturen nutzen?

Ja, aufschraubbare Verbinder eignen sich hervorragend für Reparaturen, wenn werksseitige Exzenter- oder Dübelverbindungen ausgerissen sind. Der Montagekörper wird einfach leicht versetzt oder direkt über der beschädigten Stelle in die 90-Grad-Innenecke gesetzt und neu verschraubt, wodurch der Korpus sofort wieder seine ursprüngliche Stabilität erhält.

Eignen sich Korpusverbinder aus Kunststoff für schwere Küchenschränke?

Ja, hochwertige Kunststoff-Korpusverbinder bieten bei fachgerechter Verschraubung eine hohe Zug- und Scherfestigkeit für standardmäßige Küchenoberschränke und Unterschränke. Für extrem hoch belastete Schwerlast- oder Werkstattschränke sollten jedoch zusätzlich massive Metallwinkel oder durchgehende Konstruktionsböden eingesetzt werden.

Wie wird die Abdeckung bei Kunststoff-Korpusverbindern montiert und gelöst?

Die Abdeckung wird nach dem Eindrehen der Befestigungsschrauben entweder über den Führungskanal zugeschoben oder direkt auf den Grundkörper aufgeklipst. Zum Lösen setzt man vorsichtig einen flachen Schlitzschraubendreher an der Unterkante an und hebelt die Kappe ohne Beschädigung des Möbelkorpus ab.
