Plattenhalter

Plattenhalter sind spezialisierte Träger- und Verbindungselemente zur sicheren Aufnahme, Fixierung und Lastabtragung von horizontalen Fachböden, Glasscheiben oder Plattenelementen im Möbelbau sowie an Massiv- und Trockenbauwänden. Durch eine Kombination aus form- oder kraftschlüssigen Klemmungen, Einsteckzapfen und dämpfenden Auflagen verhindern diese Beschläge ein unkontrolliertes Kippen oder Verrutschen von Regalböden unter statischer und dynamischer Last.

Funktionsweise und Konstruktionsprinzipien moderner Plattenhalter

Die statische Kernaufgabe jedes Trägersystems besteht darin, das Eigengewicht des Einlegebodens sowie die darauf platzierten Lasten in die vertikale Tragstruktur (wie Schrankkorpusse, Wandflächen oder Gestelle) abzuleiten. Ein Plattenhalter agiert im Möbelbau wie das Fundament einer Brücke: Er nimmt vertikale Scherkräfte auf und neutralisiert zugleich horizontale Biegemomente, ohne dass das aufliegende Material durch punktuelle Spannungsspitzen beschädigt wird.

Je nach Einsatzbereich und Materialpaarung kommen grundverschiedene Funktionsmechanismen zum Tragen:

• Punktuelle Auflage mit Zapfenverankerung: Klassische Einsteckträger nutzen zylindrische Stifte, die in genormte Lochreihen eingebracht werden. Sie dienen vorrangig als reine Auflagepunkte für Holzwerkstoffe oder Glas.
• Kraftschlüssige Klemmmechanik (Pelikan-Prinzip): Diese Bauform spannt Plattenmaterialien über verstellbare Backen ein. Über eine integrierte Stellschraube an der Unterseite wird der Klemmschlitten angezogen, wodurch Platten unterschiedlicher Stärke fest umschlossen werden.
• Vakuum- und Haftreibungssicherung: Bei extrem glatten Trägermaterialien sorgen integrierte Silizium- oder Gummisaugnäpfe für eine zusätzliche horizontale Arretierung über Unterdruck.

Bauformen und Trägersysteme im Überblick

Die Vielfalt im modernen Innenausbau erfordert differenzierte Halterungstypen, abgestimmt auf Material, Plattendicke und Montagesituation.

Halterungen für Glasscheiben und Glasplatten

Glasböden aus Floatglas oder Einscheibensicherheitsglas (ESG) weisen eine hohe Oberflächenhärte auf, sind jedoch spröde und empfindlich gegenüber punktuellen Druckbelastungen. Halterungen für Glasplatten erfordern daher stets weiche Zwischenlagen, um den direkten Kontakt zwischen Metall und Glas zu unterbinden.

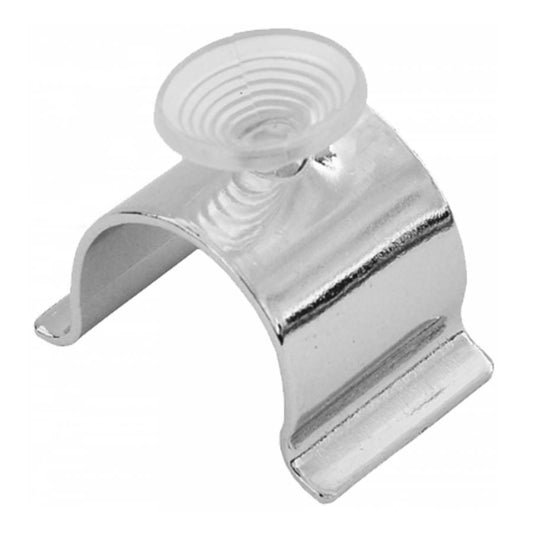

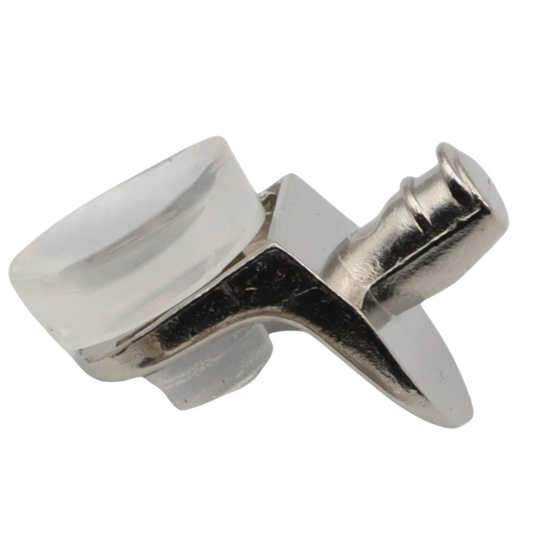

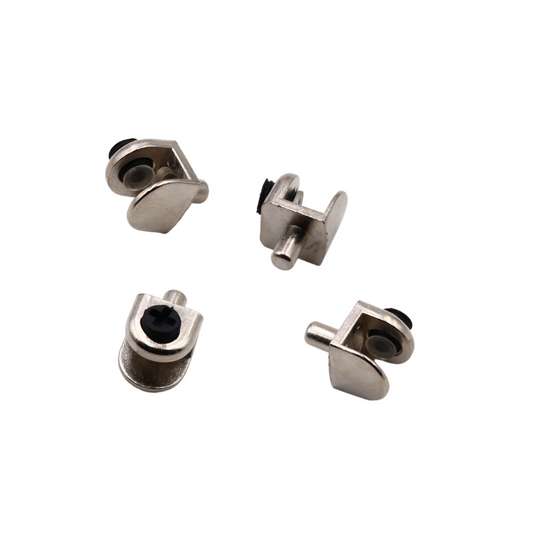

Für die Korpus-Innenmontage in Vitrinen oder Wohnmöbeln kommt standardmäßig der Plattenhalter für Glasscheibe - Ø5mm zum Einsatz. Der vernickelte Stahlstift verankert sich fest in der Korpuswand, während der integrierte Kunststoffaufsatz das Glas vor Schwingungen schützt. Eine noch höhere Sicherung gegen Herausziehen bietet der Plattenhalter für Glasscheiben Ø5mm mit Saugnapf. Beim Auflegen der Glasscheibe entsteht durch die Silizium-Saugnapffläche ein Unterdruck, der das Glas auch bei Erschütterungen verlässlich in Position hält. Speziell für runde Rohrkonstruktionen mit 25 mm Durchmesser bietet sich der Plattenhalter mit Saugnapf für Glasscheiben, Chrom aus einer robusten ZnAl-Legierung an.

Pelikan-Regalhalterungen für die Wandmontage

Für frei schwebende Wandregale ohne sichtbare Seitenkorpusse ist ein robuster Plattenhalter für die Wand unerlässlich. Die sogenannte Pelikan-Halterung zeichnet sich durch einen festen Oberteil und einen verstellbaren Unterkiefer aus. Dadurch lassen sich Trägerplatten mit Materialstärken von 4 mm bis 25 mm stufenlos fixieren. Für unterschiedliche Belastungsszenarien und Auskragungstiefen stehen verschiedene Bemaßungen zur Verfügung:

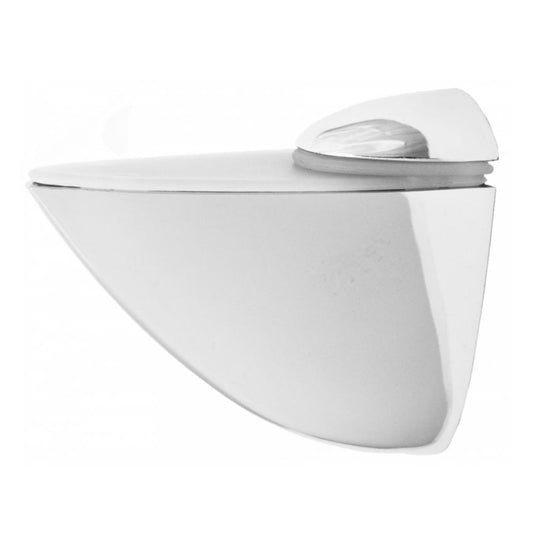

• Kompakte Ausführungen (35x40 mm): Konzipiert für schmale Glas- oder Holzböden in Bädern oder Nischen. Erhältlich als Pelican Regalhalterung 35x40mm - Chrom oder in matter Optik als Pelican Regalhalterung 35x40mm - Satin.
• Mittlere Dimensionen (45x55 mm): Universell einsetzbar für Standardböden. Verfügbar als Pelican Regalhalterung 45x55mm - Chrom sowie als Pelican Regalhalterung 45x55mm - Satin.

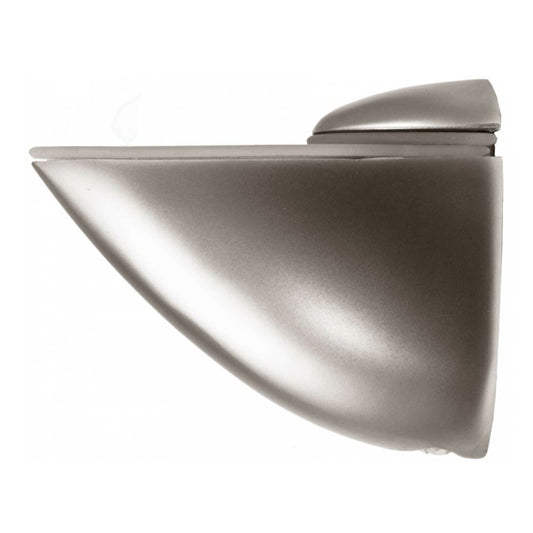

• Große Träger (55x75 mm): Bieten eine erhöhte Klemmfläche für tiefere Fachböden, beispielsweise über die Pelican Regalhalterung 55x75mm - Chrom oder die Pelican Regalhalterung 55x75mm - Satin.
• Schwerere Lasten (70x105 mm): Für maximale Hebelkraftaufnahme eignen sich Varianten wie die Pelican Regalhalterung 70x105mm - Chrom und die Pelican Regalhalterung 70x105mm - Satin.

Schrank-Plattenhalter und Möbelstifte

Klassische Möbelstifte werden in Lochreihen eingesetzt, um Fachböden aus Spanplatte oder MDF aufzunehmen. Bei korrekter Lochbohrung von 5 mm gewährleisten sie eine exakte Nivellierung. In Kombination mit stabilen Regalstützen & Halterungen lassen sich variable Regalsysteme realisieren, die bei Bedarf flexibel in der Höhe umgesteckt werden können.

Technische Spezifikationen und Systemmaße

Im professionellen Möbelbau folgen Beschläge klar definierten Rastermaßen. Das international etablierte System 32 bildet hierbei das technische Fundament für passgenaue Verbindungen.

Bohrraster nach System 32

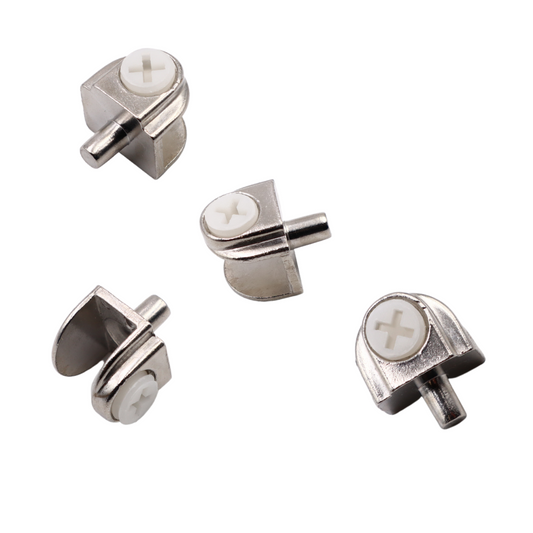

Korpuslochreihen weisen einen Achsabstand von exakt 32 mm von Lochmitte zu Lochmitte auf. Der standardmäßige Abstand von der vorderen Korpuskante bis zur ersten Lochreihe beträgt üblicherweise 37 mm. Einsteckträger wie der Plattenhalter für Glasscheibe Ø5mm sind mit ihren Zapfen präzise auf Bohrungsdurchmesser von 5 mm kalibriert. Eine leichte Riffelung am Stift sorgt für einen festen, formschlüssigen Sitz im Holzwerkstoff.

Hebelarm und statische Lastverteilung

Bei der Wandbefestigung mittels Klemmbeschlägen wächst die mechanische Beanspruchung mit zunehmender Tiefe des Fachbodens überproportional. An der oberen Befestigungsschraube der Halterung entsteht eine reine Zugkraft, während der untere Gehäuseabschnitt Druckkräfte in die Wand einleitet. Halterungen der Baugröße 70x105 mm bieten durch ihren verlängerten vertikalen Schenkel einen günstigen Hebelarm, wodurch die Auszugskräfte am Dübel im Vergleich zu kleineren Bauformen deutlich reduziert werden.

Materialien und Oberflächengüte

Die Materialauswahl von Plattenhaltern richtet sich nach den statischen Anforderungen sowie der Umgebung: Stahl und Zink-Aluminium-Druckguss (ZnAl) garantieren hohe Biegefestigkeit und Bruchsicherheit.

• Chrom (G01): Eine galvanisch aufgebrachte, hochglanzpolierte Chromschicht bietet eine dichte, geschlossene Oberfläche. Sie schützt zuverlässig vor Feuchtigkeit und Korrosion, wodurch sich verchromte Träger besonders für Badezimmer oder Küchen eignen.
• Satin: Die mattierte, gebürstete Oberflächenveredelung ist widerstandsfähig gegen Fingerabdrücke und feine Scheuerspuren. Sie fügt sich harmonisch in moderne Wohn- und Büroumgebungen ein.
• Elastomere und Silizium: Weichmacherfreie Auflagen und Saugnäpfe gewährleisten langanhaltende Elastizität, ohne das Trägermaterial anzugreifen oder Verfärbungen an Holz- und Lackoberflächen zu verursachen.

Montagepraxis und Verarbeitungsrichtlinien

Eine sachgerechte Installation garantiert die dauerhafte Tragfähigkeit und verhindert Materialschäden an Glas- und Holzplatten.

Einsteckmontage im Möbelkorpus

Die Montage im Schrankkorpus erfordert eine exakt fluchtende Ausrichtung der vier Auflagepunkte. Bei Korpusbreiten über 800 mm empfiehlt es sich, bei Spanplatten mit 16 mm oder 19 mm Stärke zusätzliche Mittelträger oder stabile Möbelverbinder vorzusehen, um ein Durchbiegen des Bodens unter Dauerlast zu unterbinden.

Wandmontage von Klemmhaltern

1. Abstandsplanung: Pelikan-Halterungen sollten jeweils um etwa 1/6 der gesamten Bodenbreite von den Außenkanten nach innen eingerückt montiert werden. Bei einer Plattenlänge von 600 mm bis 800 mm ergibt sich so eine optimale Lastverteilung.
2. Wandverankerung: Setzen Sie abhängig vom Untergrund (Beton, Vollziegel oder Lochstein) hochwertige Dübel mit 6 mm oder 8 mm Durchmesser ein. Die Verschraubung erfolgt über passende Holzschrauben und Möbelschrauben.
3. Justierung der Klemmung: Nach dem Einschieben der Platte wird die untere Klemmschraube vorsichtig angezogen. Bei Glasböden ist das Drehmoment so zu wählen, dass die Gummipolster leicht komprimiert werden, ohne dass Biegespannungen im Glas entstehen.
