Ein LED Lichtband ist eine flexible, bestückte Leiterplatine mit rückseitiger Klebebeschichtung, die zur linearen Beleuchtung in Möbelkorpora, Sockeln, Vitrinen sowie Deckenkonstruktionen dient und als Lichtband Badezimmer ebenso wie im Trockenbau präzise Lichtakzente setzt. Im modernen Möbelbau ermöglichen LED Lichtbandsysteme eine nahtlose Verbindung von architektonischer Raumgestaltung und funktionaler Ausleuchtung. Für Schreiner, Innenausbauer und ambitionierte Heimwerker bildet die exakte Abstimmung von Diode, Trägerplatine, Kühlung und Schutzart das Fundament für ein langlebiges Ergebnis bei jeder Möbel LED Beleuchtung.

Dioden-Technologie und Bestückungsdichte: SMD 3528 vs. SMD 5050

Die Leistungsfähigkeit, Abstrahlcharakteristik und Wärmeentwicklung linearer Lichtbänder werden primär durch die eingesetzten SMD-Chips (Surface Mounted Device) und die Bestückungsdichte je Laufmeter bestimmt. Im Bereich der Möbel LED Systeme haben sich zwei Chip-Bauformen etabliert, die für differenzierte Einsatzzwecke konzipiert sind.

Kompakte SMD 3528 Chips für dezente Akzente

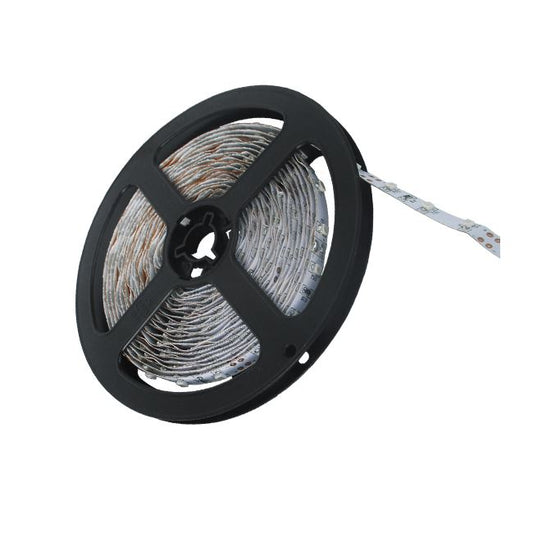

Die SMD 3528 Diode besitzt Abmessungen von 3,5 mm x 2,8 mm und beherbergt einen einzelnen Leuchtkristall. Aufgrund der moderaten Leistungsaufnahme entsteht im Betrieb nur minimale Abwärme, wodurch diese Variante direkt auf Holzwerkstoffe wie beschichtete Spanplatten oder MDF geklebt werden kann. Ein Selbstklebendes LED Band, 5M, IP20, LED300, SMD3528 verfügt über 300 Dioden auf 5 m Gesamtlänge, was einer Dichte von 60 LEDs pro Meter entspricht. Diese Konfiguration empfiehlt sich insbesondere für Sockelbeleuchtungen, Orientierungslicht in Garderobenschränken sowie die rückwärtige Akzentuierung von Wandpaneelen.

Leistungsstarke SMD 5050 Tri-Chips für intensives Arbeitslicht

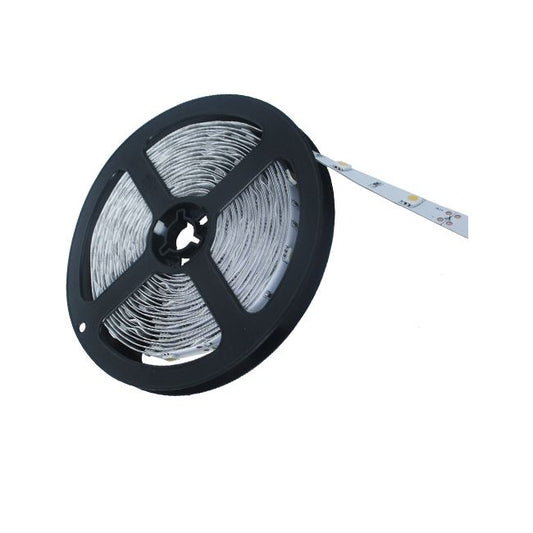

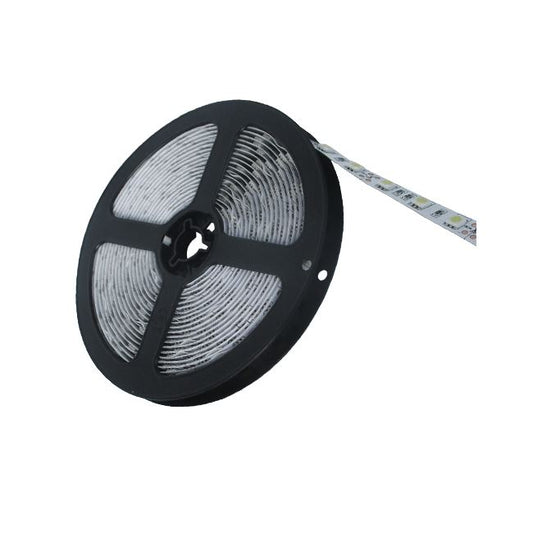

Mit einer Kantenlänge von 5,0 mm x 5,0 mm integriert der SMD 5050 Chip drei separate Leuchtkristalle auf engstem Raum. Dadurch wird eine annähernd dreifache Lichtausbeute im Vergleich zur 3528-Bauform erzielt, was jedoch eine proportionale Erhöhung von Stromaufnahme und Wärmeabgabe mit sich bringt. In der Möbelmontage stehen zwei Bestückungsstufen zur Verfügung:

Thermischer Montagehinweis: Bei leistungsstarken SMD 5050 Bändern – speziell mit 60 LEDs/m – ist die Einbettung in ein wärmeleitendes Aluminiumprofil zwingend erforderlich. Das Aluminium wirkt als thermischer Ableiter. Ohne adäquate Kühlung überhitzen die Dioden, was zur vorzeitigen Zersetzung der internen Phosphorschicht und einem irreversiblen Verlust an Helligkeit führt.

Schutzarten nach IP-Klassifizierung: Trockenbereich und Feuchtraum

Die Auswahl des passenden Bandsystems erfordert eine präzise Prüfung der Umgebungsbedingungen am Montageort. Feuchtigkeit, Küchendämpfe und Spritzwasser greifen ungeschützte Leiterbahnen an, weshalb die Ingress-Protection-Klasse (IP) passend gewählt werden muss.

Schutzart IP20 für trockene Innenräume

Bänder mit Schutzart IP20 verfügen über eine offene Platine ohne schützende Umhüllung. Sie bieten direkten Kontakt der Bauteile mit der Raumluft, was die Wärmeabfuhr begünstigt, jedoch keinerlei Barriere gegen Flüssigkeiten darstellt. Diese Bänder eignen sich ideal für Wohnzimmermöbel, Schlafräume, Flurgarderoben und trockene Schrankfächer.

Schutzart IP54 für Badmöbel und Küchenzeilen

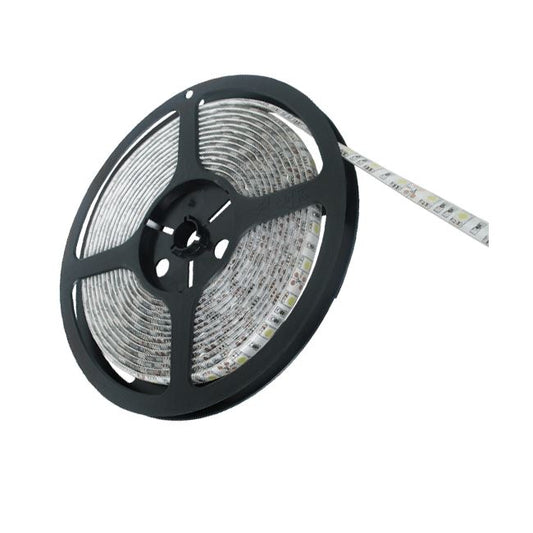

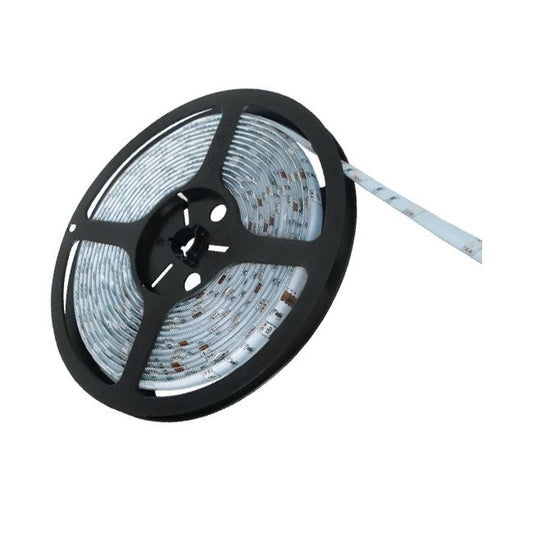

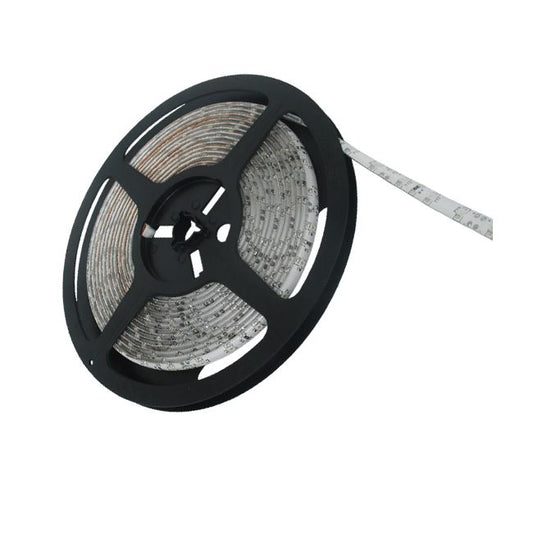

Für Installationen in Nasszellen oder im direkten Dunstbereich von Kochfeldern sind IP54-zertifizierte Lichtbänder vorgeschrieben. Die Trägerplatine ist hierbei oberseitig mit einer widerstandsfähigen, glasklaren Silikonschicht versiegelt. Diese Versiegelung fungiert wie eine transparente Schutzhaut auf einem Edelholzfurnier, welche die Elektronik wirkungsvoll vor Wasserdampf und Spritzwasser abschirmt, ohne die Lichtdurchlässigkeit zu beeinträchtigen.

Wird ein IP54-Band abgelängt, ist die geöffnete Schnittkante zwingend mit neutral vernetzendem Silikon oder passenden Schutzkappen neu zu versiegeln, um die Schutzwirkung dauerhaft zu erhalten.

Fachgerechte Montage, Untergrundvorbereitung und Zuschnitt

Eine dauerhafte mechanische Haftung erfordert grundlegende handwerkliche Sorgfalt bei der Untergrundvorbereitung sowie präzises Vorgehen beim Trennen der Platinen.

Anforderungen an den Montageuntergrund

Das rückseitige Montageklebeband haftet zuverlässig auf glatten, nicht saugenden und chemisch reinen Trägermaterialien. Rohe Spanplatten, ungrundierte MDF-Kanten oder sägeraues Massivholz eignen sich nicht für die Direktverklebung. Optimale Haftungswerte werden erzielt auf:

  • Melaminharzbeschichteten Korpusplatten
  • Glatten Metalloberflächen und eloxierten Aluminiumprofilen
  • Lackierten Fronten und geschlossenen Kunststoffflächen
  • Glas- und Spiegelelementen

Vor der Fixierung muss die Montagefläche gründlich mit Isopropanol entfettet und vollständig von Staub befreit werden.

Ablängen und Kontaktieren der Leiterbahnen

Die 5 m langen Bänder sind modular in Einzelsegmente unterteilt, die üblicherweise aus drei in Reihe geschalteten LEDs und Vorwiderständen bestehen. Auf der Platine sind in regelmäßigen Intervallen von meist 50 mm oder 100 mm markierte Schnittlinien mit freiliegenden Kupferkontaktpads angeordnet.

  1. Das Trennen darf ausschließlich entlang der markierten Schnittlinie mit einer scharfen Schere erfolgen. Schnitte außerhalb dieser Markierungen unterbrechen den Stromkreis des jeweiligen Segments irreparabel.
  2. Für die elektrische Verbindung getrennter Segmente stellt das Verlöten von flexiblen Litzen auf die Kupferpads die stabilste und widerstandsärmste Lösung dar.
  3. Alternativ können werkzeuglose Clip-Schnellverbinder verwendet werden. Bei beweglichen Möbelteilen wie Auszügen oder Klappen ist die Lötverbindung jedoch aufgrund höherer Vibrationsfestigkeit vorzuziehen.

Elektrotechnische Grundlagen: Konstantspannung, Dimensionierung und Spannungsabfall

LED Lichtbänder im Möbelbereich arbeiten standardmäßig mit einer geregelten Schutzkleinspannung von 12 V DC (Gleichspannung). Ein direkter Anschluss an die 230-V-Netzspannung führt zur sofortigen Zerstörung der Elektronik.

Dimensionierung des Betriebsgeräts (Transformator)

Die Auswahl des passenden Netzteils richtet sich nach der spezifischen Leistungsaufnahme pro Meter und der verlegten Gesamtstrecke:

  • SMD 3528 Bänder mit 60 LEDs/m weisen eine Leistungsaufnahme von ca. 4,8 W pro Meter auf.
  • SMD 5050 Bänder mit 60 LEDs/m fordern ca. 14,4 W pro Meter ab.

Um thermische Dauerlasten zu vermeiden und Spannungsschwankungen abzufangen, muss das 12-V-Netzteil mit einer Leistungsreserve von mindestens 15 % bis 20 % über der rechnerischen Gesamtlast gewählt werden. Schaltet sich das System im Betrieb intermittierend ab und blinkt rhythmisch, deutet dies auf eine Überlastung der internen Überstromsicherung des Netzteils hin.

Vermeidung von Helligkeitsabfall (Spannungsfall)

Aufgrund des materialbedingten Innenwiderstands der dünnen Kupferleiterbahnen sinkt die Betriebsspannung über die Länge eines 5-Meter-Bandes messbar ab. Bei langen Strecken und hohen Stromstärken führt dies zu einer sichtbaren Helligkeitsabnahme am Bandende.

Um ein absolut gleichmäßiges Leuchtbild zu garantieren, sollte bei Strecken ab 5 Metern mit SMD 5050 Bestückung eine beidseitige Stromeinspeisung oder eine parallele Ringleitung verlegt werden. Sollen Abschnitte über 5 Meter hinaus betrieben werden, sind die Teilstücke stets parallel an den Trafo anzuschließen (Sternverdrahtung) und nicht in Reihe hintereinander zu koppeln.

Smarte Lichtsteuerung und Dimmkonzepte

Zur Regelung der Lichtintensität wird zwischen Sekundärseite des Netzteils und LED-Streifen ein Dimm-Controller eingebunden, der die Dioden über Pulsweitenmodulation (PWM) ansteuert. Dies ermöglicht ein flackerfreies Dimmen von 0 bis 100 Prozent.

Funkgesteuerte Controller mit Handsender oder Touch-Wandschaltern erlauben die komfortable Bedienung mehrerer Lichtzonen ohne aufwendige Leitungsführung. Bei der Auswahl des Steuerungsempfängers ist darauf zu achten, dass dessen maximale Stromtragfähigkeit (Ampere) die Gesamtaufnahme aller angeschlossenen Lichtbänder sicher abdeckt.

Typische Einbauszenarien im Möbel- und Innenausbau

Durch die kompakte Bauhöhe lassen sich flexible Lichtbänder nahtlos in unterschiedlichste Möbelkonstruktionen integrieren:

  • Vouten- und Deckenbeleuchtung: Indirekt abstrahlende Bänder erzeugen an Deckenabhängungen ein weiches, blendfreies Raumlicht.
  • Sockel- und Akzentbeleuchtung: Unter Sockelleuchten montiert, lassen sie schwere Korpuskanten optisch über dem Boden schweben.
  • Arbeits- und Nischenlicht: In Küchenoberschränken flächenbündig in Nutprofile eingelassen, gewährleisten sie homogene Ausleuchtung der Arbeitsplatte.
  • Schrankinnenbeleuchtung: In Kombination mit Türkontaktschaltern oder Bewegungssensoren sorgen sie für automatisches Orientierungslicht beim Öffnen von Drehtüren oder Auszügen.

Ergänzende Beschläge und Komponenten für den Möbelbau

Für eine ganzheitliche Möbelplanung und professionelle Montage finden Sie im Sortiment weitere abgestimmte Beschlag- und Verbindungssysteme:

Häufig gestellte Fragen

Wie wird ein LED Lichtband fachgerecht gekürzt?

Ein LED Lichtband darf ausschließlich an den markierten Schnittlinien mit einer scharfen Schere durchtrennt werden. Diese Linien befinden sich meist im Abstand von 50 mm oder 100 mm direkt zwischen den freiliegenden Kupfer-Lötpads. Ein Schnitt außerhalb dieser Markierungen trennt die Leiterbahnen fehlerhaft und führt dazu, dass das gesamte betroffene Segment dunkel bleibt.

Wann ist ein Aluminiumprofil für das Lichtband zwingend erforderlich?

Ein Aluminiumprofil ist zwingend erforderlich bei leistungsstarken Bändern wie SMD 5050 mit 60 LEDs pro Meter. Das Metall dient als unverzichtbarer Kühlkörper zur Wärmeableitung. Ohne Profil überhitzen die Leuchtmittel, was zu verfrühter Diodendegradation, Farbverschiebungen und Ablösen des Montageklebers führt. Für schwächere SMD 3528 Bänder genügt meist die Direktmontage auf beschichteten Platten.

Welche Schutzart ist für das Badezimmer und die Küche notwendig?

Für Feuchträume und Küchenbereiche ist mindestens die Schutzart IP54 erforderlich. Diese Bänder sind mit einer transparenten Silikonschicht versiegelt, die die Leiterbahnen vor Spritzwasser und feuchtem Wrasen schützt. Die ungeschützte Schutzart IP20 ist rein für trockene Innenräume wie Wohn- oder Schlafzimmermöbel vorgesehen.

Wie wird das passende 12-V-Netzteil für das LED-Band ausgewählt?

Die Dimensionierung richtet sich nach der Gesamtleistung des Bandes zuzüglich einer Sicherheitsreserve von 15 bis 20 Prozent. Ein SMD 3528 Band benötigt ca. 4,8 W pro Meter, während ein SMD 5050 Band ca. 14,4 W pro Meter zieht. Ein zu schwach dimensionierter Trafo führt zu Überhitzung oder periodischem Blinken der Beleuchtung.

Warum sollten LED Bänder ab 5 Metern nicht in Reihe geschaltet werden?

Die dünnen Leiterbahnen der flexiblen Platinen haben einen physikalischen Widerstand, der über größere Längen zu einem Spannungsabfall führt. Werden zwei 5-Meter-Bänder hintereinander gehängt, überhitzen die Leiterbahnen des vorderen Bandes und das hintere Band leuchtet sichtbar dunkler. Längere Strecken müssen sternförmig parallel vom Trafo versorgt werden.
