Eckschrank Drehbeschlag

Eckschrank Drehbeschlag-Systeme sind rotierende Beschlaglösungen für L-förmige und diagonale Küchenunterschränke, die unzugänglichen Stauraum in der Korpusecke durch eine vertikale Drehachse und kreisförmige Böden ergonomisch erschließen.

In einer standardisierten Küchenzeile führt das Aufeinandertreffen zweier Schrankelemente im 90°-Winkel unweigerlich zu einer toten Raumreserve in der Tiefe des Korpusses. Um Töpfe, Pfannen und Küchengeräte ohne mühsames Hineingreifen erreichbar zu machen, ist ein spezialisierter Eckschrank Beschlag für die Küche unverzichtbar. Ein drehbarer Küchenschrank fungiert dabei wie ein technisches Karussell im Möbelkorpus: Er führt das schwer erreichbare Staugut durch eine einfache Drehbewegung direkt in das Sicht- und Greiffeld an der Schranköffnung.

Funktionsprinzip und Aufbau von 3/4-Kreis-Drehbeschlägen

Die Kernkomponente moderner Drehbeschläge bildet eine zentrale Teleskopachse aus pulverbeschichtetem oder verchromtem Stahlrohr. Diese Welle nimmt die gesamte Vertikallast der Etagen auf und leitet sie über präzise Gleitlager in den Schrankunterboden sowie in den oberen Konstruktionsboden beziehungsweise die Arbeitsplatte ab.

Für klassische L-Eckschränke hat sich die 3/4-Kreis-Geometrie als Industriestandard etabliert. Der integrierte 90°-Ausschnitt stellt sicher, dass die über Eck angeschlagene Falttür im geschlossenen Zustand bündig in den Korpus einrückt. Sobald der Beschlag gedreht wird, bewegt sich der offene Kreisausschnitt mit, während die durchgehende Fläche der Lagerböden an der Korpusöffnung vorbeigeführt wird. Die Fachböden verfügen über eine Reling mit einer Korbhöhe von 60 mm, die verhindert, dass Kochgeschirr beim Drehen verrutscht oder an den Schrankinnenwänden anstößt.

Maßraster und Korpusanforderungen für Kücheneckschränke

Die Bestimmung der exakten Schrankinnenmaße ist die entscheidende Voraussetzung für die Montage eines Drehbeschlags. Eckküchenschränke weisen im europäischen Möbelbau standardisierte Außenmaße von 800 x 800 mm oder 900 x 900 mm auf. Aus diesen Dimensionen ergeben sich die zulässigen Rotationsdurchmesser:

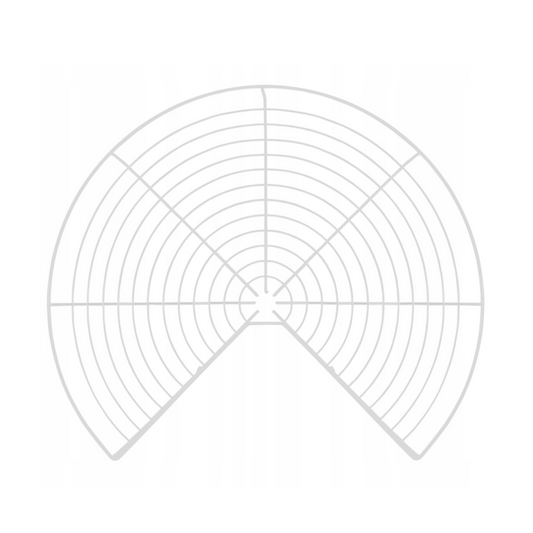

• Korpusbreite 600 mm / Kantenmaß 800 x 800 mm: Für kompakte Ecklösungen eignet sich der Eckschrank Drehbeschlag 3/4 - 600mm - Weiß mit einer tatsächlichen Korbbreite von 597 mm. Diese Variante verhindert Kollisionen mit Scharnierarmen und der Korpusseitenwand.
• Korpusbreite 690 mm / Kantenmaß 900 x 900 mm: Als vielseitige Standardgröße gilt der Eckschrank Drehbeschlag 3/4 - 690mm - Weiß mit 690 mm Breite. Er bietet ausreichend Stellfläche bei gleichzeitig komfortablem Sicherheitsabstand zu Korpusfugen.
• Korpusbreite 750 mm / Großvolumige Eckschränke: Für maximalen Nutzraum bei 900er-Eckmaßen bietet der Eckschrank Drehbeschlag 3/4 - 750mm - Weiß mit einer Breite von 743 mm maximale Lagerkapazität.

Alle Modelle besitzen eine Standardhöhe von 685 mm und sind aus robustem Stahl gefertigt. Die dynamische Tragkraft beträgt 10 kg pro Fach, wodurch ein zweistöckiges Gesamtsystem zuverlässig 20 kg Zuladung aufnimmt.

Frontanbindung und Scharnierauswahl für Eckschränke

Ein Küchen Eckschrank Beschlag arbeitet stets im direkten Zusammenspiel mit den Frontscharnieren. Je nach Bauform des Schranks kommen unterschiedliche Topfbänder zum Einsatz, um einen kollisionsfreien Drehvorgang zu gewährleisten.

L-Eckschrank mit zweigeteilter Falttür

Bei der winkligen L-Ecke knicken die beiden Frontteile beim Öffnen zusammen. Dies erfordert zwei exakt abgestimmte Scharniertypen:

1. Weitwinkelscharnier am Korpus: Zur Verbindung der ersten Tür mit der Schrankseitenwand sind Topfbänder mit einem Öffnungswinkel von 155° oder 165° zwingend erforderlich. Ein herkömmliches Scharnier mit 110° Öffnung würde dazu führen, dass die geöffnete Tür in den Drehradius des Beschlags ragt.
2. Falttürscharnier: Das Zwischenscharnier mit 135° verbindet den ersten mit dem zweiten Türflügel, sodass sich beide Elemente beim Aufklappen platzsparend aneinanderlegen. Für einen geräuschlosen Schließvorgang empfehlen sich Topfbänder mit Dämpfung.

Diagonaleckschrank mit 45°-Front

Besitzt der Korpus keine 90°-Innenecke, sondern eine durchgehende diagonale Frontblende, wird ein spezielles 45°-Winkelscharnier montiert. Der Topfdurchmesser für die Bohrung liegt hierbei im Standardmaß von 35 mm (bei Zierschränken vereinzelt 26 mm). Bei der Verwendung von Systemen namhafter Hersteller wie Hettich oder Blum erfolgt die Verschraubung meist auf Kreuzmontageplatten im System-32-Lochbild.

Drehbeschläge im Vergleich zu alternativen Auszugssystemen

In der Küchenplanung wird der klassische Drehbeschlag klar von linearen und schwenkbaren Auszugslösungen abgegrenzt. Wer einen Eckunterschrank mit Auszug plant, wählt zwischen unterschiedlichen Bewegungsprofilen:

• Drehkarussell: Reine Rotationsbewegung innerhalb des Möbelkorpus. Es werden keine Schienen nach außen gefahren, wodurch Scharniere und Fronten minimal belastet werden. Sehr langlebig und mechanisch unempfindlich.
• Schwenkauszug: Nierenförmige Tablare schwenken über Tragbolzen vollständig aus dem Korpus vor die Arbeitsplatte.
• Eckunterschrank-Auszug (Magic Corner): Beim Öffnen der Tür gleitet ein vorderes Regal heraus, während hintere Körbe mechanisch in das Blickfeld geführt werden.

Für schmale Schrankfächer abseits der Raumecke bieten sich ergänzend lineare Systeme wie ein Küchenschrank Auszug 20 cm oder modulare Unterschrank Aufbewahrungen an, die über Unterflurführungen oder Schubladenschienen mit Dämpfung montiert werden.

Montageanleitung und Nachrüstung

Das Nachrüsten eines Drehbeschlags in einen bestehenden Küchenschrank ist mit grundlegendem Werkzeug zügig durchführbar:

1. Innenmaße kontrollieren: Prüfen Sie die lichte Schrankinnenhöhe und den Korpusinnenraum auf eventuelle Hindernisse wie Wasserleitungen oder Traversen.
2. Positionierung der Drehachse: Das untere Achslager wird zentriert auf dem Schrankboden positioniert und mit passenden Holzschrauben und Möbelschrauben verschraubt. Das Vorbohren mit einem 3-mm-Bohrer verhindert Beschädigungen an der Melaminoberfläche.
3. Montage des oberen Lagers: Das obere Gegenlager wird exakt lotrecht unter dem Oberboden oder der Unterseite der Küchenarbeitsplatte montiert.
4. Einsetzen der Achse und Körbe: Die Teleskopstange mit den vorkonfektionierten 60 mm hohen Drehkörben wird in das Bodenlager gesetzt und am oberen Drehpunkt arretiert.
5. Justierung: Die Höhe der Körbe lässt sich über Klemmschrauben anpassen. Abschließend wird die Nullstellung so eingerichtet, dass die 90°-Aussparung bei geschlossener Front exakt nach vorne zeigt.
