Möbelschloss Zylinder bilden das mechanische Fundament für den zuverlässigen Schutz von Schränken, Schubladen, Bürocontainern und Briefkästen vor unbefugtem Zugriff. Bei dieser Schließvorrichtung gibt ein drehbarer Zylinderkern den Riegel oder Hebel erst dann frei, wenn die passgenauen Fräsungen des Schlüssels die federgelagerten Zuhaltungen im Inneren exakt auf Schließlinie bringen. Im anspruchsvollen Innenausbau, in der gewerblichen Objekteinrichtung sowie in der heimischen Werkstatt sorgt das Zylinderschloss dafür, dass sensible Unterlagen, Werkzeuge oder persönliche Gegenstände sicher verwahrt bleiben.

Konstruktive Typen und Funktionsweisen im Überblick

Die Schließtechnik im Möbelbau unterscheidet sich primär durch die Anbindung an die Möbelfront sowie die Art der Kraftübertragung auf den Korpus. Je nach Materialbeschaffenheit und Einsatzzweck kommen unterschiedliche Bauformen zum Einsatz.

Aufschraubschlösser für Türen und Klappen

Aufschraubschlösser stellen die bewährteste Variante für Drehtüren aus Spanplatte, MDF oder Massivholz dar. Der Schlosskasten wird auf der Innenseite der Front montiert, während der Zylinderkern durch eine präzise Durchgangsbohrung nach außen ragt. Bei Betätigung des Schlüssels fährt ein massiver Riegel aus und greift in ein Schließblech oder hinter die Korpuswand. Für gängige Plattenstärken bietet sich das Quadratische Möbelschloss mit Schlüssel 19x22mm, Chrom an. Reicht die Materialstärke über das Standardmaß hinaus, ermöglicht das Quadratische Möbelschloss mit Schlüssel 19x38mm, Chrom eine saubere Führung durch massive Werkstoffe.

Hebelzylinder und Cam-Locks für Briefkästen und Metallmöbel

Für dünnwandige Konstruktionen oder Spinde wird meist ein Zylinderschloss für Stahlschrank-Elemente eingesetzt. Diese Hebelzylinder verzichten auf einen ausfahrenden Riegelkasten. Stattdessen rotiert eine rückseitig fixierte Metalllasche (Kurvenscheibe oder Hakennockenplatte) um 90° und hintergreift den Rahmen. Kompakte Einbaumaße wie beim Möbelschloss mit Schlüssel 19x16mm, Chrom eignen sich für flache Blechgehäuse, während Ausführungen wie das Möbelschloss mit Schlüssel 19x20mm, Chrom mit Hakenplatte zusätzliche Auszugssicherheit bieten. Für tiefere Rahmenprofile stehen Varianten wie das Möbelschloss mit Schlüssel 19x25mm, Chrom sowie das Möbelschloss mit Schlüssel 19x30mm, Chrom zur Verfügung.

Zentralschlösser für Schreibtischcontainer

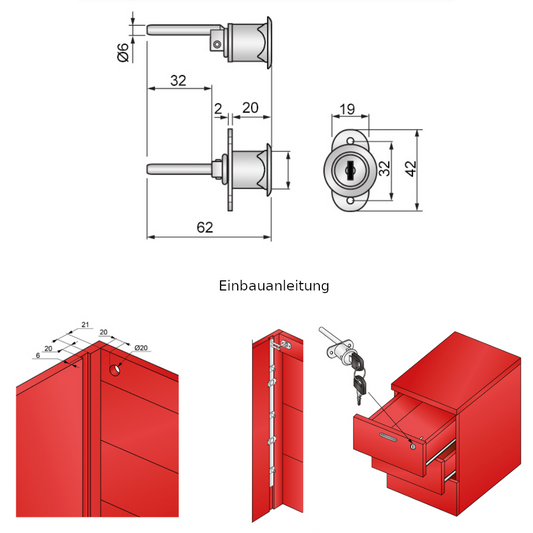

In modernen Büroarbeitsplätzen verriegelt ein einzelnes Schreibtisch Schloss mehrere Auszüge gleichzeitig. Ein Zentral Schließzylinder 19x20mm, Chrom treibt über einen Exzenter eine vertikale Aluminium-Sperrstange an. Diese Stange blockiert über Führungsstifte alle Schubladen auf einmal, wodurch der Inhalt des gesamten Rollcontainers gesichert wird.

Abgrenzung: Schließzylinder versus Gasdruckdämpfer

In der Praxis wird der Begriff Druckzylinder für Möbel gelegentlich mit pneumatischen Hebeelementen verwechselt. Ein Schließzylinder Schrank dient ausschließlich der mechanischen Verriegelung. Pneumatische Gasdruckdämpfer hingegen nehmen Öffnungskräfte auf, halten Klappen im definierten Winkel und werden in Newton (N) bemessen. Sie besitzen keinerlei Schließ- oder Verriegelungsfunktion.

Technische Dimensionierung: Bohrungsdurchmesser und Zylinderlänge

Die fehlerfreie Funktion eines Schrankschloss Zylinders erfordert eine genaue Abstimmung auf die Materialstärke der Möbelfront.

  • Zylinderdurchmesser (Bohrmaß): Der Standarddurchmesser im europäischen Möbelbau beträgt 19 mm. Für diesen Durchmesser wird ein klassischer 19-mm-Forstnerbohrer verwendet. Für kompakte Beschläge existieren kleinere Maße wie beim Möbelschloss 15x23mm, während das Möbelschloss 22x21mm für 22-mm-Bohrungen ausgelegt ist.
  • Zylinderlänge: Die Baulänge des Zylinders muss bündig mit der Front abschließen oder einen minimalen Überstand von 1,0 mm bis 2,0 mm aufweisen, um eine Zylinderrosette sauber aufzusetzen. Bei Standardfronten von 18 mm bis 19 mm Stärke kommt meist ein Zylinder mit 20 mm oder 22 mm Länge zum Einsatz, wie etwa beim Quadratische Möbelschloss mit Schlüssel 19x22mm, Nickel.
  • Variable Frontstärken: Bei abweichenden oder uneinheitlichen Materialstärken bietet ein Verstellbares Möbelschloss 22x21mm den notwendigen Ausgleichsspielraum.

Schließlogik im Objektbau: Verschiedenschließend und Gleichschließend

Die Schließhierarchie ist entscheidend für die spätere Handhabung im gewerblichen sowie privaten Raum.

Bei verschiedenschließenden Schlössern besitzt jedes Schloss eine eigene Codierung. Kein Schlüssel passt in ein anderes Schloss. Dies ist der Standard für Mehrpersonenbüros, Spinde oder Hotelzimmer, in denen der Zugriff streng personalisiert sein muss.

Bei gleichschließenden Systemen (identische Schlüsselversion) lassen sich alle Zylinder derselben Serie mit einem einzigen Schlüssel sperren. Dies erspart schwere Schlüsselbunde im Facility Management oder bei zusammenhängenden Aktenschränken. Für diesen Einsatzzweck eignet sich das Möbelschloss 19x22mm, Identische Schlüssel Version, Nickel oder das Quadratische Möbelschloss mit Schlüssel, Identische Schlüsselversion, Chrom.

Für stark frequentierte Durchgangsbereiche empfiehlt sich zudem das Quadratische Möbelschloss mit Schlüssel 19x22mm Klappschlüssel, Chrom. Der abklappbare Schlüsselbart minimiert das Risiko, den Schlüssel beim Vorbeigehen abzubrechen oder Kleidung zu beschädigen.

Montageschritte für Tischler und Heimwerker

Die mechanischen Bauteile eines Zylinderschlosses arbeiten wie die Zahnräder eines Schweizer Uhrwerks zusammen; minimale Montageabweichungen können bereits zu erhöhtem Verschleiß oder Hakeln führen.

  1. Dornmaß anreißen: Bestimmen Sie den Abstand von der vorderen Kante des Schlosskastens bis zur Zylindermitte. Zeichnen Sie diesen Mittelpunkt präzise auf der Möbelfront an.
  2. Anschlagrichtung prüfen: Klären Sie vor der Montage, ob die Tür links oder rechts angeschlagen ist. Universelle Schlösser lassen sich drehen, während Modelle wie das Möbelschloss Links/Rechts 22x21mm für spezifische Einbausituationen ausgelegt sind.
  3. Bohrung ausführen: Setzen Sie den Forstnerbohrer rechtwinklig an. Um Ausrisse auf der Sichtseite zu vermeiden, empfiehlt sich die Verwendung eines Opferholzes auf der Austrittsseite.
  4. Schlosskasten montieren: Schieben Sie den Zylinder von hinten durch das Bohrloch, richten Sie den Schlosskasten exakt parallel zur Kante aus und fixieren Sie ihn mit passenden Schrauben.
  5. Schließblech justieren: Bringen Sie das Gegenstück am Korpus so an, dass der Riegel ohne Schleifen einfährt. Berücksichtigen Sie dabei die übliche Fugenluft von 1,5 mm bis 2,0 mm.

Wartung und Pflege mechanischer Zylinder

Um die Leichtgängigkeit über Jahre zu erhalten, dürfen Zylinderschlösser keinesfalls mit harzenden Schmierölen oder klebrigen Fetten behandelt werden. Solche Mittel binden Staubpartikel im Kern und blockieren die Schließplättchen. Verwenden Sie zur Pflege ausschließlich feines Graphitpulver oder spezielle Trockenschmiersprays. Der äußere Riegelbolzen kann bei Bedarf minimal mit harzfreiem Maschinenöl benetzt werden.

Verwandte Beschlagkategorien

Für den vollständigen Ausbau von Schränken und Regalsystemen empfehlen wir folgende passende Sortimentsbereiche:

Häufig gestellte Fragen

Welchen Bohrdurchmesser benötige ich für ein Standard-Möbelzylinderschloss?

Für die überwiegende Mehrheit der Möbelzylinderschlösser ist ein Zylinderdurchmesser von 19 mm der Standard. Verwenden Sie für die Montage einen 19-mm-Forstnerbohrer. Für Sonderbauformen stehen auch kompakte Modelle mit 15 mm sowie Ausführungen mit 22 mm Durchmesser zur Verfügung.

Wie wird die benötigte Zylinderlänge ermittelt?

Messen Sie die exakte Materialstärke der Möbelfront. Bei handelsüblichen Spanplatten von 18 mm bis 19 mm Stärke empfiehlt sich ein Zylinder mit 20 mm oder 22 mm Baulänge. Der Zylinder sollte bündig abschließen oder ca. 1,0 mm bis 2,0 mm überstehen, um eine Rosette aufzunehmen.

Was unterscheidet verschiedenschließende von gleichschließenden Zylindern?

Verschiedenschließende Schlösser besitzen individuelle Schlüsselcodierungen, sodass jeder Schlüssel nur in ein bestimmtes Schloss passt. Gleichschließende Systeme, auch als identische Schlüsselversion bezeichnet, verfügen über baugleiche Zylinderkerne. Hier öffnet ein einzelner Schlüssel alle Schlösser derselben Serie.

Können Zylinderschlösser auch in Stahlschränken und Blechgehäusen nachgerüstet werden?

Ja, für Metallmöbel, Spinde oder Briefkästen eignen sich Hebelzylinder (Cam-Locks). Diese werden durch das Blech geführt und auf der Rückseite meist mit einer Sechskantmutter oder Halteklammer gesichert. Sie verriegeln über eine 90°-Drehung der hinteren Schließlasche.

Womit sollte ein schwergängiges Möbelschloss geschmiert werden?

Verwenden Sie ausschließlich trockenes Graphitpulver oder spezielles Zylinder-Pflegespray. Auf herkömmliche Öle und Fette muss verzichtet werden, da diese mit Staub verklumpen und die feinen Schließplättchen im Inneren des Zylinderkerns blockieren.
