Vitrinenschloss

Ein Vitrinenschloss ist ein spezialisierter Schließbeschlag zur mechanischen Sicherung von Glasfronten, Schaukästen und verglasten Möbeltüren gegen unbefugten Zugriff. Während herkömmliche Möbelschlösser meist in Vollholz oder Holzwerkstoffplatten wie Spanplatte und MDF eingefräst oder verschraubt werden, verlangt der Werkstoff Glas grundlegend andere Befestigungsprinzipien. Da Silikatglas überaus druckfest ist, jedoch empfindlich auf Scherspannungen und punktuelle Überlastungen reagiert, verhindert ein fachgerecht konstruiertes Glasvitrinen-Schloss Rissbildungen und Spannungsspitzen. Die Wahl des richtigen Schließsystems orientiert sich an der Glasdicke, der Anschlagart der Glasfront sowie der Türkonstruktion als Dreh- oder Schiebetürelement.

Befestigungskonzepte: Kraftschluss vs. Formschluss an Glasfronten

In der professionellen Möbelmontage und im Ladenbau existieren primär zwei Methoden, um ein Vitrinenschloss an der Glasscheibe zu befestigen: die klemmende Montage ohne Glasbearbeitung und die durchgehende Verschraubung per Lochbohrung.

Vitrinenschlösser mit Klemmbefestigung (ohne Glasbohrung)

Die klemmende Montage ist das Standardverfahren für nachträgliche Ausrüstungen oder für den Einsatz an thermisch vorgespanntem Einscheibensicherheitsglas (ESG). Bei dieser Bauform umfasst ein U-förmiger Schlosskörper aus Zinkdruckguss (ZnAl) die Glaskante. Die Fixierung erfolgt rein kraftschlüssig über rückseitige Madenschrauben. Eine elastische Zwischenlage aus Kunststoff oder speziellem Gummi verhindert den direkten Metall-Glas-Kontakt und erhöht die Haftreibung. Das Schloss schmiegt sich an die Kante wie ein metallener Schutzfäustling, der die Scheibe absolut unversehrt lässt.

• Glasstärkenbereich: Konstruiert für Plattenstärken von 4 mm bis 8 mm.
• Vorteile: Schnelle Nachrüstung, keinerlei Spezialwerkzeug zur Glasbearbeitung erforderlich, Positionierung flexibel veränderbar.
• Drehmomentgrenze: Gewindestifte dürfen nur vorsichtig mit einem Anzugsmoment von ca. 1,5 Nm bis 2 Nm angezogen werden, um Glasbruch zu verhindern.

Vitrinenschlösser mit Glasbohrung (Formschluss)

Für Einsatzbereiche mit erhöhten Anforderungen an den Hebel- und Manipulationsschutz empfiehlt sich ein Schloss mit durchgehender Bohrung. Der Zylinderkörper wird durch eine vorab gefertigte Öffnung im Glas geführt und rückseitig mit einer Gewindemutter gekontert. Hierbei ist zu beachten, dass bei ESG-Glas sämtliche Bohrungen zwingend vor dem thermischen Härtungsprozess im Fachbetrieb ausgeführt werden müssen.

• Bohrungsdurchmesser: Abhängig von der Zylinderdimension typischerweise 19 mm bis 26 mm.
• Sicherung: Beidseitige elastische Unterlegscheiben stellen sicher, dass die Klemmkraft flächig verteilt wird.

Bauarten nach Türkonstruktion und Öffnungsmechanik

Die bauliche Ausführung der Vitrine bestimmt die erforderliche Verriegelungsmechanik. Je nachdem, ob es sich um Einzeltüren, zweiflügelige Fronten oder Schiebesysteme handelt, kommen unterschiedliche Schlossmodelle zum Einsatz.

Schlösser für einflügelige Drehtüren

Bei einer einzelnen Anschlagtür schlägt das Glas gegen den Korpus oder einen Korpusrahmen an. Das Schloss für Glastüren wird an der vertikalen Schließkante montiert. Ein Schwenkriegel oder Schließriegel dreht sich über einen Schließweg von 90° und greift hinter ein am Korpus befestigtes Schließblech. Bei der Montage muss das lichte Spaltmaß zwischen Scheibenkante und Korpuswand präzise zwischen 2 mm und 4 mm eingemessen werden, damit der Riegel sauber einfallen kann.

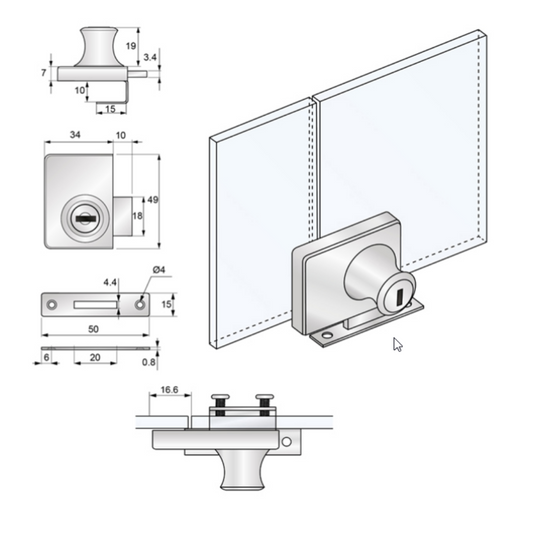

Schlösser für zweiflügelige Glastüren

Treffen zwei bewegliche Glastürflügel in der Mitte ohne festen Mittelsteg aufeinander, greift das Schloss nicht in den Korpus, sondern verriegelt die Scheiben direkt miteinander. Das Schloss für Doppelglastüren wird auf den primären Schließflügel geklemmt. Ein integrierter Schwenk- oder Überwurfriegel arretiert an einer am zweiten Flügel angebrachten Gegenplatte. Dadurch werden beide Türflügel starr miteinander verbunden, was unbefugtes Aufdrücken verhindert.

Ratschen- und Zahnstangenschlösser für Glasschiebetüren

Für überlappende Schiebetürsysteme in Verkaufstheken oder Schaukästen wird ein Zahnstangenmechanismus eingesetzt. Das Schloss für Glastüren für Glasschiebetüren besteht aus einer gezahnten Stahlschiene, die an der hinteren Glasscheibe geklemmt wird, und einem aufgesteckten Zylindergehäuse. Das Gehäuse blockiert die vordere Glasscheibe im Laufweg. Erst durch das Entriegeln mit dem Schlüssel kann der Zylinder von der Zahnschiene gelöst oder verschoben werden.

Technische Werkstoffe und Oberflächenvergütung

Vitrinenschlösser liegen im direkten Sichtbereich und müssen sowohl mechanische Stabilität als auch eine hochwertige Optik aufweisen. Unsere Schlösser bestehen aus robustem Zinkdruckguss (ZnAl) in Kombination mit Funktionsbauteilen aus gehärtetem Stahl. Die Oberfläche ist mit einer langlebigen Chrom-Beschichtung (G01) veredelt. Diese Glanzchromschicht sorgt für einen wirksamen Korrosionsschutz und harmoniert mit modernen Glasbeschlägen und Scharniersystemen im Laden- und Möbelbau.

Montageanleitung: Schritt für Schritt zum sicheren Halt

Die Montage eines klemmbaren Vitrinenschlosses lässt sich mit wenigen Handgriffen und einfachen Werkzeugen präzise durchführen:

1. Glaskante vorbereiten: Reinigen Sie den Montagebereich an der Glasscheibe gründlich mit Isopropanol oder Spiritus, um Staub, Fett und Trennmittelreste vollständig zu entfernen.
2. Schutzauflagen einlegen: Platzieren Sie die beiliegenden Kunststoff- oder Gummieinlagen exakt im U-Profil des Schlosskörpers. Achten Sie streng darauf, dass zu keinem Zeitpunkt blankes Metall auf das Glas drückt.
3. Position einrichten: Schieben Sie das Schloss auf die gewünschte Bedienhöhe an der Glaskante (im Möbelbau meist mittig oder im oberen Drittel).
4. Klemmschrauben anziehen: Ziehen Sie die Madenschrauben mit einem Innensechskantschlüssel gleichmäßig und gefühlvoll handfest an (Richtwert ca. 1,5 Nm). Verwenden Sie keine Akkuschrauber mit hohem Drehmoment.
5. Schließstück montieren: Richten Sie das korpusseitige Schließblech bzw. das Gegenstück bei Doppelglastüren so aus, dass der Riegel ohne Schleifen und ohne Spiel sauber einriegelt.

Wartung und Pflege mechanischer Glasschlösser

Vitrinenschlösser arbeiten wartungsarm, profitieren jedoch bei regelmäßiger Beanspruchung von minimaler Instandhaltung. Verwenden Sie für das Zylinderinnere ausschließlich nicht-fettendes Graphitpulver oder PTFE-Trockenschmierspray. Herkömmliche Universalöle oder harzende Schmiermittel dürfen nicht verwendet werden, da sie Schmutzpartikel binden und die feinen Sperrstifte im Zylinder blockieren können. Kontrollieren Sie zudem bei intensiv genutzten Schaukästen in halbjährlichen Abständen den festen Sitz der Klemmschrauben.
