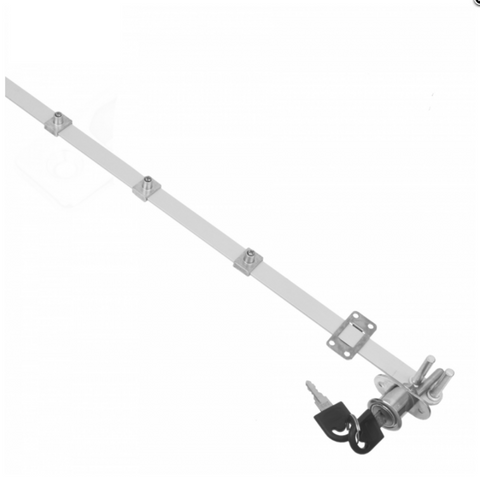

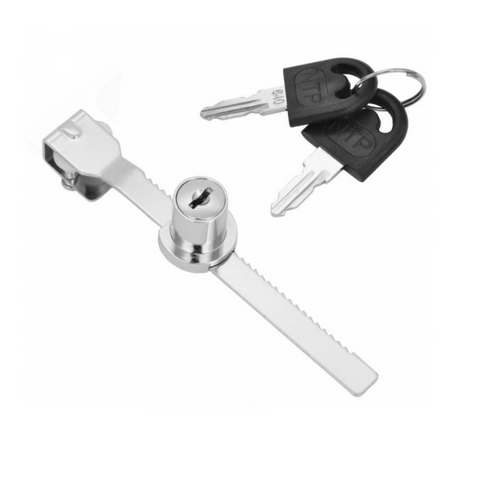

19Möbelschloss Zylinder Zylinder 17Schubladenschloss Schublade 6Schrankschloss mit Gestänge Gestänge 3Vitrinenschloss Vitrine 5Briefkastenschloss Briefkasten

Verwandte Kategorien

Ein Schubladenschloss ist ein mechanischer Zylinderbeschlag, der Schubelemente, Fächer oder Möbeltüren durch das formschlüssige Arretieren eines Schließriegels vor unbefugtem Zugriff schützt. Im modernen Möbelbau sowie bei der individuellen Nachrüstung im Objekt- und Wohnbereich bildet das Schloss für Schubladen eine tragende Säule für Datensicherheit und Privatsphäre. Die fachgerechte Konzeption erfordert ein fundiertes Verständnis über Zylindergeometrien, Plattenstärken und Riegelmechanismen. Dieser technische Ratgeber führt Schreiner, Objekteinrichter und Heimwerker durch die Auswahl, Montage und Feinjustierung robuster Möbelschlösser.

Funktionsprinzip und mechanischer Aufbau

Die Basis klassischer Möbelschlösser bildet ein kompakter Zylinderkern, welcher meist auf der Technologie von Plättchen- oder Stiftzuhaltungen aufbaut. Wird der passende Schlüssel in den Schließkanal eingeführt, ordnen sich die gefederten Sperrelemente exakt auf der Trennlinie an. Dadurch lässt sich der Zylinderkern widerstandsfrei im feststehenden Gehäuse drehen.

Diese Drehbewegung, üblicherweise in einem Winkel von 90° oder 180° ausgeführt, betätigt unmittelbar die rückwärtige Schließzunge. Der Riegel bewegt sich hinter die Traverse des Möbelkorpus, greift in ein separates Schließblech oder arretiert in einer dafür vorgesehenen Ausfräsung. Durch die feste Verschraubung der Montageplatte an der Frontinnenseite werden hebelnde Kräfte gleichmäßig auf das Trägermaterial übertragen, wodurch der Auszug wirksam verriegelt bleibt.

Auswahlkriterien: Zylindermaße und Frontstärken

Für die fehlerfreie Funktion eines Schubladenschlosses müssen zwei zentrale Kenngrößen aufeinander abgestimmt werden: der Bohrungsdurchmesser des Schließzylinders sowie dessen axiale Nutzlänge im Verhältnis zur Materialstärke.

Bohrungsdurchmesser (Zylinder-Ø)

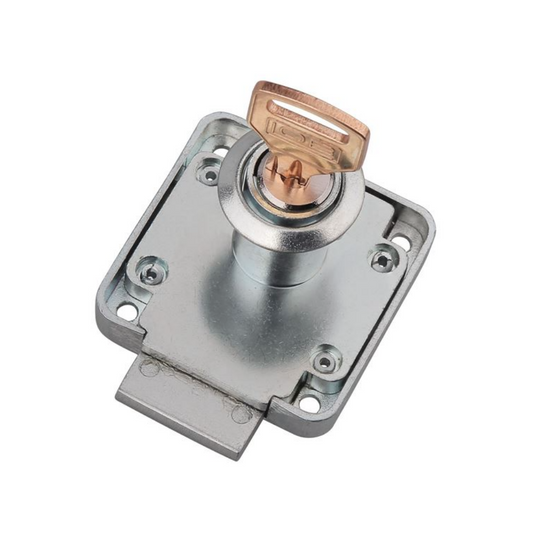

Im Möbelbau gilt für Zylinderbohrungen ein Durchmesser von 19 mm als weit verbreiteter Standard. Einige Konstruktionen erfordern hingegen einen Bohrungsdurchmesser von 22 mm, um stärkere Gehäuse oder spezifische Riegelmechanismen aufzunehmen. Bei sehr platzsparenden Sonderbauten kommen vereinzelt kompakte Maße wie beim Möbelschloss 15x23mm zum Einsatz. Die Ausführung der Bohrung erfolgt zwingend mit einem scharfen Kunst- oder Forstnerbohrer, um Beschädigungen an empfindlichen Beschichtungen zu unterbinden.

Zylinderlänge passend zur Materialstärke

Die wirksame Zylinderlänge bestimmt, bis zu welcher Frontstärke das Schloss eingesetzt werden kann. Der Zylinder muss die Möbelfront vollständig durchqueren, sodass die Schließmechanik auf der Innenseite ausreichend Freiraum für die Drehbewegung behält. Empfohlen wird ein Überstand von etwa 1,5 mm bis 3 mm über die rückseitige Plattenebene hinaus:

Schließkonzepte: Verschiedenschließend vs. Gleichschließend

Je nach Einsatzort und Nutzerstruktur entscheidet das Schließsystem über Komfort und Zugriffsberechtigung im Alltag.

Verschiedenschließende Schlösser

Bei Einzelschließungen besitzt jedes Exemplar ein individuelles Schließgeheimnis. Ausschließlich die mitgelieferten Schlüssel dieses spezifischen Zylinders können das Schloss betätigen. Dieser Typus ist optimal für persönliche Rollcontainer, Hotelmöbel oder getrennte Büroschubladen. Ein Standardbeschlag dieser Kategorie ist das Möbelschloss 19x22mm, Chrom.

Gleichschließende Systeme

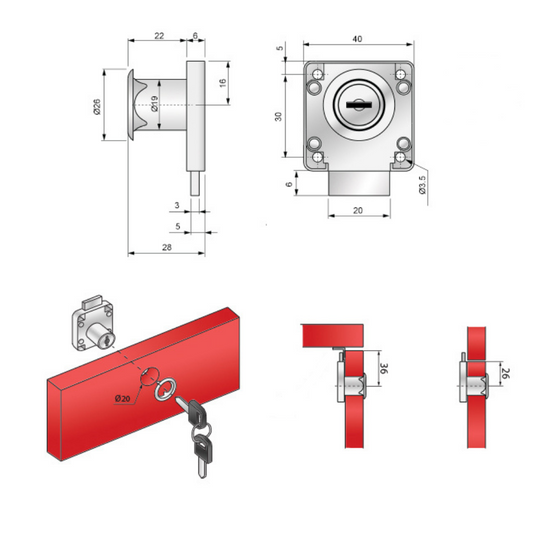

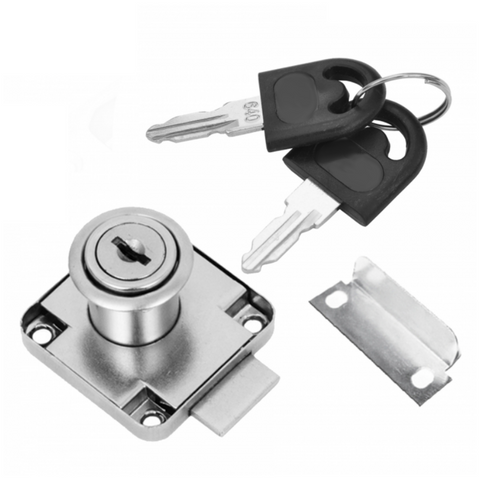

Ein gleichschließendes System agiert wie ein digitaler Generalschlüssel in einem gesicherten Netzwerk – ein einziges Schlüsselprofil genügt, um eine Vielzahl definierter Zugriffspunkte ohne langes Suchen freizugeben. Werden in einer Praxis, Apotheke oder Werkstatt mehrere Schubladen von einer Person bedient, entfällt das Verwalten separater Schlüsselbunde. Für diesen Bedarf stehen Varianten wie das Quadratische Möbelschloss mit Schlüssel, Identische Schlüsselversion, Chrom und das Möbelschloss 19x22mm, Identische Schlüssel Version, Nickel bereit.

Bauformen, Riegelarten und Ergonomie

Die äußere Gestalt des Beschlags entscheidet maßgeblich über Anschlagverhalten, Montagefestigkeit und Belastbarkeit im täglichen Betrieb.

Gehäusegeometrie und Anschlag

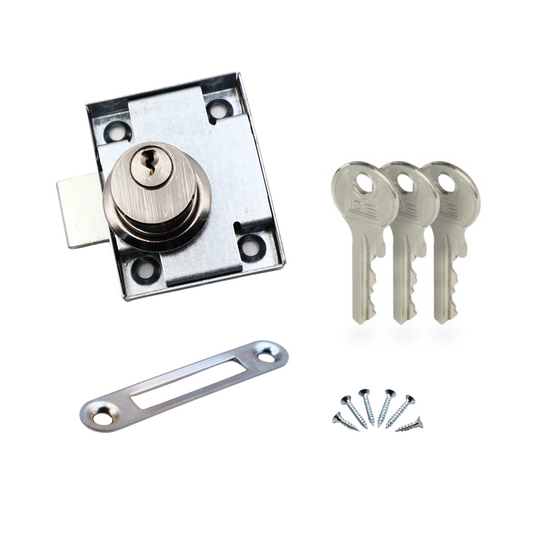

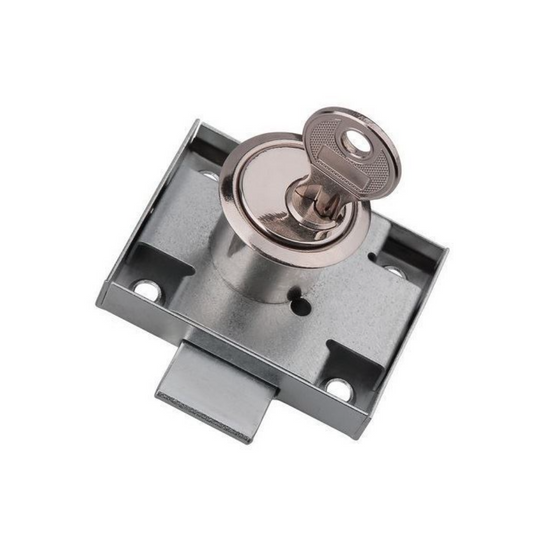

Quadratische Grundplatten bieten durch vier diagonal verteilte Schraubpunkte ein hohes Maß an Verdrehsicherheit. Bei Auszügen erfolgt die Montage meist mittig an der Oberkante. Soll der Beschlag hingegen universell in Drehtüren oder seitlichen Auszügen genutzt werden, empfehlen sich universelle Modelle wie das Möbelschloss Links/Rechts 22x21mm oder ein Verstellbares Möbelschloss 22x21mm, bei denen die Schließrichtung flexibel eingerichtet werden kann.

Gerade Schließzunge vs. Hakennocken

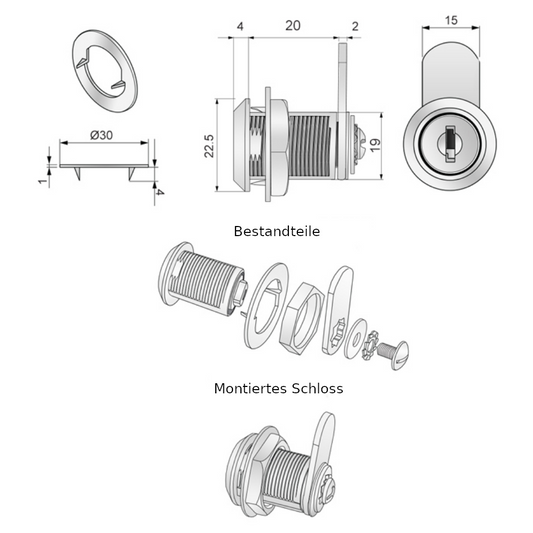

Während klassische Schubladenauszüge mit einer geraden Kurvenscheibe verriegeln, verlangen schmale Klappen oder Schiebetürsysteme nach speziellen Hakenriegeln. Das Möbelschloss mit Schlüssel 19x20mm, Chrom mit Hakennockenplatte greift beim Schließen formschlüssig hinter einen Schließdorn, was ein horizontales Aufhebeln der Front verhindert.

Klappschlüssel-Systeme

In stark frequentierten Verkehrsflächen, Bürogängen oder im Kniebereich unter Schreibtischen stellen starr herausstehende Schlüssel ein Risiko für Abknicken oder Verletzungen dar. Ein Quadratische Möbelschloss mit Schlüssel 19x22mm Klappschlüssel, Chrom löst dieses Problem: Die Reide des Schlüssels lässt sich nach dem Schließvorgang um 90° umklappen und schmiegt sich flach an die Frontblende an.

Materialbeschaffenheit und Veredelung

Gehäuse und Riegel moderner Möbelschlösser bestehen aus widerstandsfähigem Stahl oder Zink-Aluminium-Druckguss (ZnAl). Hochwertige galvanische Beschichtungen schützen den Kern vor Oxidation und passen das Bauteil optisch an Griff- und Scharnierbeschläge an:

  • Verchromt (Chrom poliert): Zeichnet sich durch eine spiegelnde, äußerst harte Oberfläche aus. Passend zu modernen Beschlägen und Hochglanzoberflächen.

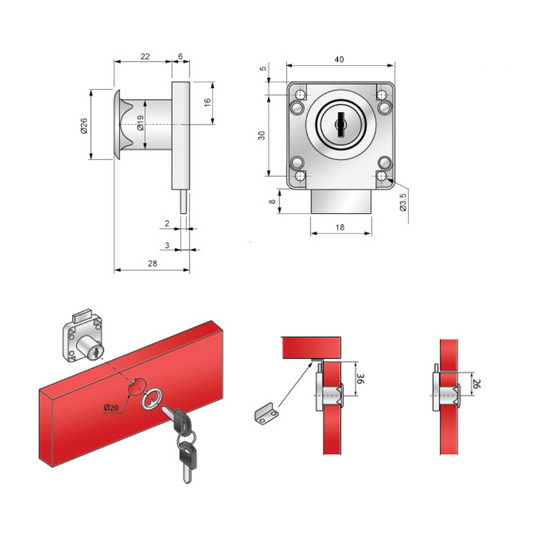

  • Vernickelt (Nickel satiniert/gebürstet): Bietet eine warme, matte Metalloptik. Das Quadratische Möbelschloss mit Schlüssel 19x22mm, Nickel ist unempfindlich gegenüber Fingerabdrücken und passt hervorragend zu natürlichen Holzdekoren wie Eiche oder Nussbaum.

Montageanleitung und Nachrüstung

Die Nachrüstung eines Schubladenschlosses an bestehenden Korpussen lässt sich mit standardisiertem Schreinerwerkzeug präzise umsetzen.

Schritt 1: Dornmaß ermitteln und anreißen

Messen Sie das konstruktionsbedingte Dornmaß von der Oberkante der Schubladenblende bis zum Zentrum des Schließzylinders. Zeichnen Sie den Mittelpunkt auf der Frontaußenseite mit einem Schreinerwinkel an und körnen Sie den Punkt leicht an.

Schritt 2: Zylinderbohrung setzen

Bohren Sie mit einem passenden 19 mm oder 22 mm Forstnerbohrer mit mittlerer Drehzahl in die Möbelfront. Um Ausrisse an der Austrittsseite zu verhindern, empfiehlt es sich, ein planes Opferholz mit einer Schraubzwinge fest auf die Rückseite der Platte zu spannen.

Schritt 3: Schloss einpassen und ausrichten

Führen Sie den Zylinder von der Innenseite durch die Bohrung. Falls vorhanden, setzen Sie auf der Außenseite zuvor die Zylinderrosette auf. Richten Sie die Anschraubplatte mit dem Winkel exakt parallel zur Oberkante der Schubladenfront aus.

Schritt 4: Befestigungsschrauben setzen

Bohren Sie die Befestigungspunkte mit einem 2 mm oder 3 mm Holzbohrer etwa 10 mm tief vor. Drehen Sie anschließend die beiliegenden Schrauben ein, um ein Ausbrechen oder Verziehen des Materials zu vermeiden.

Schritt 5: Schließblech positionieren

Schließen Sie den Auszug und drehen Sie den Schlüssel, um die Kontaktlinie des Riegels an der Korpusinnenseite oder der Traverse zu markieren. Fixieren Sie das Schließblech oder montieren Sie einen Schließwinkel so, dass die Schließzunge mit leichtem Anpressdruck hinter die Kante gleitet.

Wartung und Pflege mechanischer Zylinder

Möbelschlösser sind für langjährige Schließzyklen ausgelegt. Um die Leichtgängigkeit der Zuhaltungsstifte zu erhalten, darf niemals harzendes Schmieröl oder herkömmliches Fett in den Schließkanal eingebracht werden, da Schmierstoffe Feinstaub binden und die Mechanik blockieren können. Zur Pflege genügt die regelmäßige Behandlung mit einer geringen Menge trockenem Graphitpulver oder speziellem PTFE-Pflegespray.

Ergänzende Beschläge für Korpus- und Schubladenbau

Für die vollständige Fertigung oder Reparatur von Schrank- und Schubladenelementen finden Sie in unserem Sortiment aufeinander abgestimmte Beschlagskomponenten:

Häufig gestellte Fragen

Welcher Bohrdurchmesser wird für die Montage eines Schubladenschlosses benötigt?

Für die Mehrheit aller Möbelschlösser ist eine Bohrung mit einem Durchmesser von 19 mm Standard. Einzelne Konstruktionen verlangen abweichend einen Bohrungsdurchmesser von 22 mm oder kompakte 15 mm. Setzen Sie für die Bohrung stets einen scharfen Forstner- oder Kunstbohrer ein, um ein Splittern der Kanten an beschichteten Platten zu verhindern.

Wie wird die benötigte Zylinderlänge exakt ermittelt?

Messen Sie die genaue Materialstärke Ihrer Schubladenfront in Millimetern und rechnen Sie einen Überstand von 1,5 mm bis 3 mm hinzu. Für standardmäßige Plattenstärken von 16 mm eignen sich Zylinder mit 16 mm bis 20 mm Schaftlänge, während bei Frontstärken ab 22 mm Modelle mit 25 mm, 30 mm oder 38 mm Zylinderlänge eingesetzt werden müssen.

Was unterscheidet ein gleichschließendes von einem verschiedenschließenden Schubladenschloss?

Verschiedenschließende Schlösser besitzen ein individuelles Innenprofil und können nur mit den jeweils spezifisch beiliegenden Schlüsseln geöffnet werden. Gleichschließende Versionen nutzen identische Zuhaltungen, sodass ein einzelner Schlüssel alle Schlösser derselben Baureihe schließt. Das erleichtert die Handhabung an Schreibtischen, Praxismöbeln oder Schrankwänden mit mehreren Fächern erheblich.

Wie lässt sich ein Schubladenschloss an bestehenden Möbeln nachrüsten?

Ermitteln Sie zunächst das Dornmaß und bohren Sie das Zylinderloch an der markierten Position der Schubladenfront durch. Schieben Sie den Schließzylinder von innen durch die Front, richten Sie die quadratische Montageplatte parallel zur Kantenflucht aus und verschrauben Sie das Gehäuse nach dem Vorbohren. Anschließend montieren Sie das Schließblech am Möbelkorpus.

Welche Schmiermittel dürfen zur Pflege von Möbelschlössern verwendet werden?

Nutzen Sie ausschließlich harzfreies Graphitpulver oder spezielles Pflegespray auf PTFE-Basis. Herkömmliche Schmieröle oder Fette dürfen keinesfalls verwendet werden, da sie Staubpartikel und Späne im Schließkanal anziehen. Dies führt zu Verharzungen, durch welche die filigranen gefederten Zuhaltungsstifte im Inneren des Zylinders festklemmen.
