Topfbänder / Schrankscharniere 110 Grad sind der maßgebliche Industriestandard für den Anschlag klassischer Möbeltüren an Korpusseiten aus Holzwerkstoffen. Ein modernes Scharnier 110 Grad öffnet die Möbelfront über den rechten Winkel hinaus, wodurch der Schrankinnenraum uneingeschränkt zugänglich bleibt und Auszüge kollisionsfrei bewegt werden können. Die verdeckte Bauweise sorgt dafür, dass die eigentliche Gelenkmechanik bei geschlossener Front unsichtbar im Möbelinneren verschwindet. Gefertigt aus nickelbeschichtetem Stahl in Chrom-Optik, eignen sich diese Beschläge für Plattenstärken von 16 mm bis 19 mm und bilden die Basis für langlebige Küchen-, Bad- und Wohnmöbel.

Warum ein Öffnungswinkel von 110 Grad die ideale Wahl ist

Im Möbelbau gilt der Schwenkbereich von 110° als technischer Dreh- und Angelpunkt zwischen barrierefreiem Zugriff und optimierter Raumökonomie. Standardbeschläge mit kleinerem Radius zwingen die Front oft exakt in eine 90-Grad-Position. Dadurch ragen Griffe oder Türkanten geringfügig in das lichte Durchgangsmaß des Korpus hinein. Das 110-Grad-Topfscharnier schwenkt die Tür gezielt um zusätzliche 20 Grad zur Seite. Dieser Versatz verhindert das Schleifen von Innenauszügen oder Drahtkörben und schützt Frontkanten vor Abrieb.

Gleichzeitig beansprucht der Schwenkradius deutlich weniger Raumtiefe vor dem Schrank als ein ausladendes Weitwinkelscharnier. Ein solides Topfband mit 35 mm Topfdurchmesser bietet somit für Schrankwände, Hängeschränke und Standelemente die harmonischste Bewegungsgeometrie.

Konstruktion und Anschlagarten für Schrankscharniere mit 110°

Die Wahl des passenden Scharniers richtet sich nach der geometrischen Lage der Front zur Korpusaußenkante. Diese Einbausituation wird durch die Kröpfung des Scharnierarms exakt definiert:

Dämpfungssysteme: Soft-Close und Standard-Mechanik im Vergleich

Je nach Anforderung an Akustik und Bedienkonzept stehen zwei mechanische Funktionsweisen zur Auswahl:

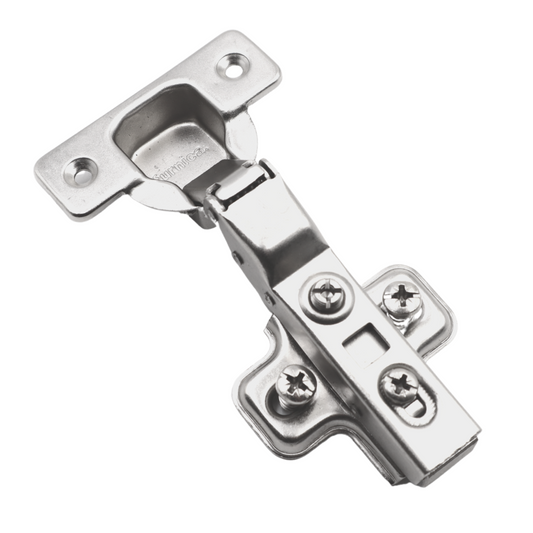

Integrierte Soft-Close-Dämpfung

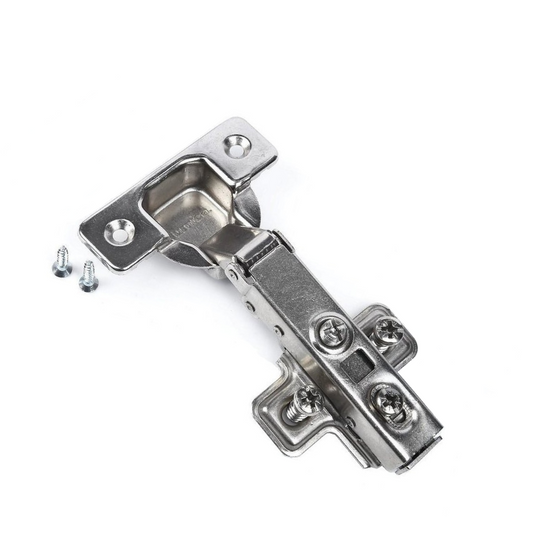

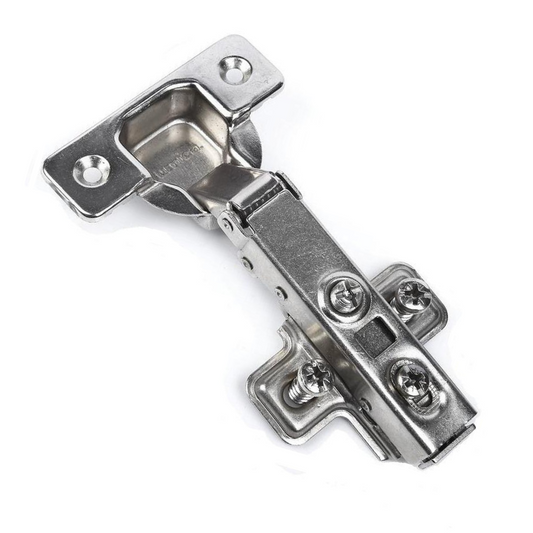

Scharniere mit integrierter Dämpfung bremsen die Schwungenergie der Front kurz vor dem Auftreffen ab und ziehen sie flüsterleise in die Endlage. Ein hydraulischer Dämpfungszylinder im Scharniertopf neutralisiert das Zuschlagen zuverlässig. Das Sortiment der Topfbänder / Schrankscharniere mit Dämpfung (Soft Close) bietet dafür Varianten mit vormontierten Clip-Platten und Euroschrauben.

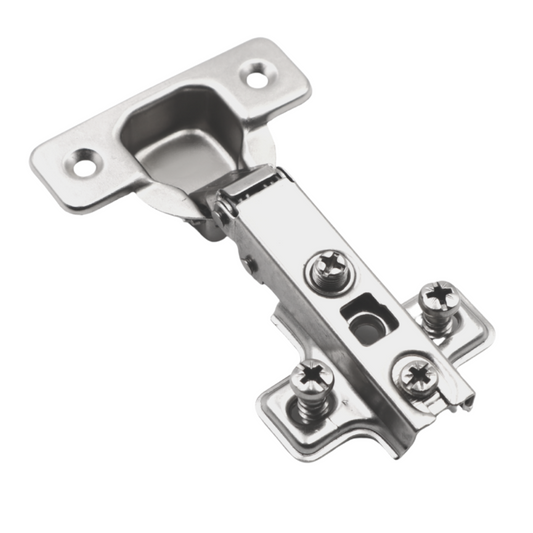

Ungedämpfte Federscharniere

Ungedämpfte Scharniere arbeiten mit einer reinen Schließfeder. Diese Variante ist zwingend erforderlich, wenn grifflos über mechanische Push-to-Open-Stößel gearbeitet wird, da hydraulische Dämpfer dem Auswerfer einen Gegenwiderstand entgegensetzen würden. Zudem sind sie eine robuste Alternative für stark beanspruchte Werkstattmöbel.

Bohrbilder, Montageplatten und 3D-Justierung

Die Montage von 110°-Scharnieren folgt einem exakten Maßgefüge. Der Scharniertopf verlangt eine Bohrung von Ø 35 mm mit einer Standard-Bohrtiefe von 11,5 mm bis 12,0 mm. Das Mindestmaß der Frontstärke sollte 15 mm nicht unterschreiten. Entscheidend ist der Topfrandabstand (das sogenannte C-Maß), der meist zwischen 3 mm und 7 mm liegt und die frontseitige Fugenbreite bestimmt.

Die Montageplatte wird an der Korpusinnenseite im System 32 befestigt (Bohrabstand 32 mm zueinander, 37 mm Kantenabstand). Für die Verbindung stehen moderne Clip-On-Systeme zur werkzeuglosen Schnellmontage oder klassische Aufschiebe-Mechaniken zur Verfügung.

Die anschließende Ausrichtung der Möbelfront gleicht der Feinjustierung eines Präzisionsuhrwerks, bei der kleinste Schraubendrehungen über ein vollkommen symmetrisches Fugenbild entscheiden:

  • Höhenverstellung: Wird über die Langlöcher oder Exzenterschrauben der Montageplatte um meist ± 2 mm reguliert.
  • Seitenverstellung: Korrigiert den Türüberstand über die Einstellschraube am Scharnierarm im Bereich von -2 mm bis +2 mm.
  • Tiefenverstellung: Justiert den Spalt zwischen Korpusstirn und Möbeltür, um ein Klappern oder Schleifen zu unterbinden.

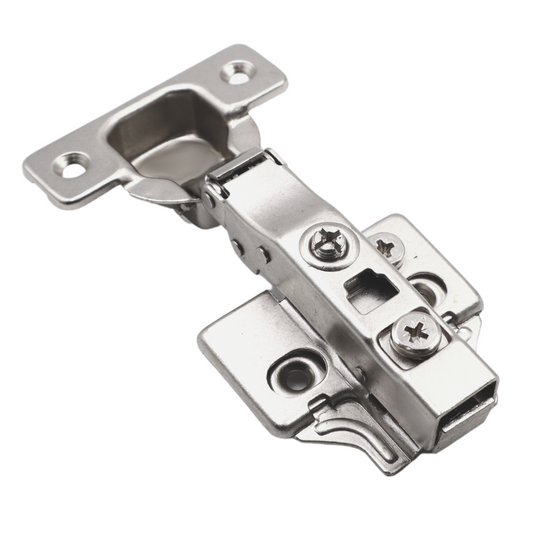

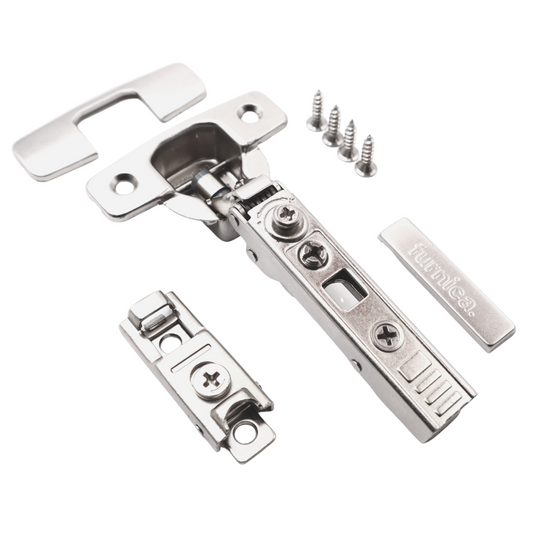

Für eine noch einfachere Justierung empfiehlt sich das 4D 110° Soft-Close Scharnier mit H0 unsichtbarer Montageplatte, welches durch formschöne Abdeckkappen ergänzt wird. Alternativ bietet das 3D 110° Soft-Close-Scharnier für Aufsatztüren präzise Ausrichtungsmöglichkeiten bei aufliegenden Fronten, während das 3D 110° Soft-Close Scharnier für Innenanschlag die bündige Montage erleichtert.

Auswahlhilfe: Scharnieranzahl nach Frontdimension

Um ein Durchhängen der Front dauerhaft zu vermeiden, richtet sich die Scharnieranzahl nach der Fronthöhe und dem Eigengewicht:

  • Fronten bis 900 mm Höhe (ca. 4 kg bis 6 kg): 2 Scharniere
  • Fronten bis 1600 mm Höhe (ca. 12 kg bis 17 kg): 3 Scharniere
  • Fronten bis 2000 mm Höhe (ca. 17 kg bis 22 kg): 4 Scharniere
  • Fronten bis 2400 mm Höhe (ab ca. 22 kg): 5 Scharniere

Verwandte Beschläge und alternative Öffnungswinkel

Je nach Raumsituation und Schrankkonstruktion können abweichende Scharniertypen erforderlich sein. Folgende Beschläge ergänzen die Planung:

Häufig gestellte Fragen

Wie stelle ich ein 110-Grad-Schrankscharnier richtig ein, wenn die Tür schief hängt?

Die Ausrichtung erfolgt über die Seitenverstellschraube im vorderen Bereich des Scharnierarms. Hängt die Front nach außen, drehen Sie die Schraube am oberen Scharnier im Uhrzeigersinn und am unteren Scharnier leicht gegen den Uhrzeigersinn. Nutzen Sie für die vertikale Flucht die Langlöcher der Montageplatte und prüfen Sie die Fugenabstände schrittweise nach jeder Vierteldrehung.

Gibt es eine Bohrschablone passend für das Ikea Utrusta 110-Grad Scharnier?

Handelsübliche Bohrschablonen für 35-mm-Topfbänder im System-32-Raster sind uneingeschränkt mit Utrusta- und Standard-Möbelsystemen kompatibel. Maßgeblich für die Passgenauigkeit sind der Topfdurchmesser von Ø 35 mm, die Bohrtiefe von rund 11,5 mm bis 12 mm sowie der korrekte Randabstand (C-Maß) von 3 mm bis 7 mm an der Türkante.

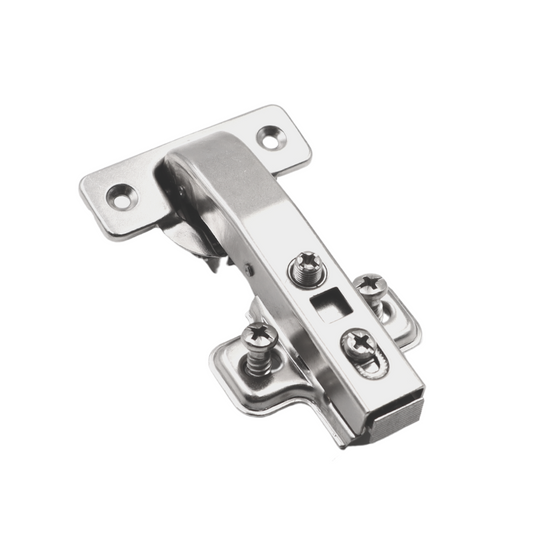

Was bedeuten die Bezeichnungen H0 und H2 bei der Montageplatte?

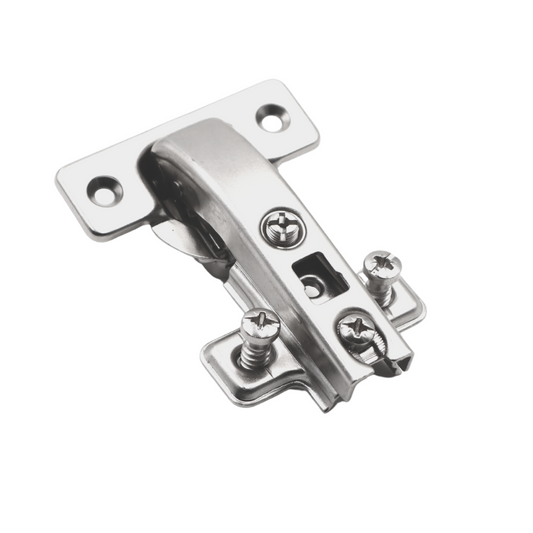

Die Kennzeichnung bezeichnet die Distanzhöhe der Montageplatte in Millimetern. Eine H0-Platte baut mit 0 mm Distanz flach auf und ist der Standard für 16 mm bis 19 mm Korpusstärke. Eine H2-Montageplatte gleicht 2 mm zusätzliche Distanz aus, was bei dünneren Korpuswänden oder speziellen Paralleltür-Konstruktionen erforderlich ist.

Können 110-Grad-Möbelscharniere für Einbaukühlschränke verwendet werden?

Diese Topfbänder eignen sich ausschließlich für Kühlschränke mit Schlepptürtechnik, bei denen die Holzfront an der Schrankkorpuswand montiert und über Gleitschienen geführt wird. Für Festtürmontagen, bei denen das gesamte Gewicht des Kühlgeräts unmittelbar auf dem Scharnier lastet, sind spezielle, vom Gerätehersteller freigegebene Flachscharniere erforderlich.
