Topfbänder / Schrankscharniere 45 Grad

Topfbänder / Schrankscharniere 45 Grad sind spezialisierte Möbelbeschläge für Korpuskonstruktionen mit abgeschrägten Seitenwänden, bei denen die Möbeltür im geschlossenen Zustand in einem Winkel von exakt 45° zur Korpuswand steht. Ein solches Eckschrank Scharnier 45 Grad gleicht die Winkeldifferenz über einen speziell geformten Gelenkarm aus, sodass die Front beim Öffnen sauber ausschwenkt und weder an benachbarten Korpusteilen noch an der Korpusaußenkante aneckt.

Funktionsprinzip und Kinematik beim 45-Grad-Winkelanschlag

Klassische Scharniere sind für rechtwinklige Korpusse mit 90°-Seitenwänden konstruiert. Trifft eine Möbelfront jedoch diagonal auf eine Korpusseite – etwa bei einem Eckschrank 45 Grad –, würde ein Standardband die Tür beim Öffnen blockieren oder einen Versatz im Fugenbild erzeugen. Ein Topfscharnier 45 Grad besitzt eine präzise abgestimmte Gelenkgeometrie, die den Drehpunkt nach außen verlagert. Dadurch lässt sich die Tür kollisionsfrei im definierten 45°-Winkel bewegen.

Das Zusammenspiel der Gelenkarme gleicht dabei einem fein austarierten mechanischen Uhrwerk, bei dem jeder Millimeter Hebelweg über das saubere Ausschwenken ohne Kantenkollision entscheidet. Neben dem diagonalen Küchenkorpus ist dieses Scharnier 45 Grad ideal für polygonale Badmöbel oder Dachschrägenkorpusse geeignet, bei denen Korpuskanten der Dachneigung folgen.

Bohrmaße und technische Spezifikationen

Die Montage der 45°-Beschläge basiert auf den etablierten Industriestandards für den Korpus- und Frontenbau:

• Topfbohrung: Der standardisierte Durchmesser beträgt 35 mm. Für eine passgenaue Ausfräsung sorgen klassische Topfbänder 35 mm Werkzeuge wie Forstner- oder Kunstbohrer.
• Bohrtiefe im Türblatt: Die Topftiefe liegt im Bereich von 11,5 mm bis 12 mm. Dies gewährleistet selbst bei gängigen Frontstärken von 16 mm bis 19 mm eine stabile Verankerung ohne Gefahr des Durchbohrens.
• Topfabstand (C-Maß): Der Abstand von der Außenkante der Front bis zum Beginn der 35-mm-Bohrung beträgt typischerweise 3 mm bis 7 mm, je nach gewünschtem Fugenmaß.
• Werkstoff und Schutz: Die Beschläge bestehen aus massivem, nickelbeschichtetem Stahl in Chrom-Optik. Diese Beschichtung schützt wirksam vor Korrosion durch Luftfeuchtigkeit in Küche und Bad.

Montagesysteme und Schließmechanik im Vergleich

Für unterschiedliche Komfortansprüche und Möbelkonstruktionen stehen zwei Ausführungen zur Verfügung:

Variante mit integrierter Soft-Close-Dämpfung

Für moderne Wohn- und Küchenmöbel empfiehlt sich das +45º Scharnier Soft-Close Topfband, H2 Montageplatte mit EURO Schrauben für Eckschränke. Der integrierte Hydraulikdämpfer fängt die Front beim Schließen sanft ab und zieht sie geräuschlos heran. Dies schont das Material und verhindert Erschütterungen im Schrankinneren. Die Montage erfolgt zeitsparend per Clipmontage auf die Kreuzplatte. Weitere gedämpfte Beschläge für Standardkorpusse finden Sie unter Topfbänder / Schrankscharniere mit Dämpfung (Soft Close).

Ungedämpfte Variante für klassische Schließung

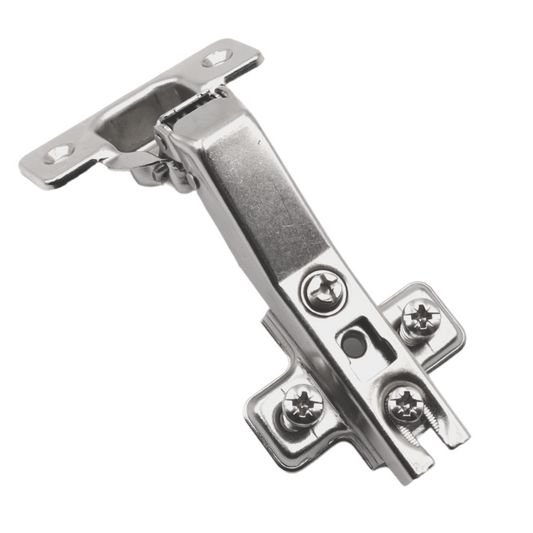

Das mechanische +45º Scharnier Topfband, H2 Montageplatte mit EURO Schrauben für Eckschränke arbeitet mit einer robusten Schließfeder ohne Dämpfungszylinder. Es wird per Aufschieben auf der Montageplatte fixiert. Diese Ausführung eignet sich hervorragend für leichte Türen oder für Korpusse, bei denen mechanische Push-to-Open-Systeme zum Einsatz kommen, da hier kein Dämpfer gegen den Auswerfer arbeitet.

Befestigung über H2 Montageplatte und Euroschrauben

Beide Ausführungen werden im Set mit einer H2-Montageplatte geliefert. Die Höhenangabe H2 definiert eine Plattenhöhe von 2 mm, welche den Scharnierarm im optimalen Abstand zur Korpusinnenseite positioniert. Die Verankerung im Möbelkorpus erfolgt über vormontierte Euroschrauben mit 5 mm Durchmesser. Diese Schrauben sind exakt auf das 32-mm-Systemraster ausgelegt und bieten in Spanplatten und MDF-Werkstoffen einen wesentlich höheren Auszugswiderstand als einfache Holzschrauben.

Feinjustierung über die 3D-Verstellung

Nach dem Einhängen der Möbeltür lässt sich das Fugenbild präzise über drei Achsen ausrichten:

1. Seitenverstellung (±2 mm): Über die vordere Stellschraube am Scharnierarm wird die seitliche Überdeckung der Front reguliert.
2. Tiefenverstellung (+3 mm / -2 mm): Die hintere Schraube verändert den Abstand zwischen Front und Korpusvorderkante, um ein planes Anliegen sicherzustellen.
3. Höhenverstellung (±2 mm): Über die Langlöcher der H2-Montageplatte lässt sich die vertikale Position der Tür exakt an benachbarte Fronten anpassen.

Unterschied zu anderen Anschlagwinkeln und Korpusformen

Im Möbelbau bestimmt die Korpusgeometrie die Wahl des Scharniers. Ein 45 Grad Scharnier wird strikt für Gehrungskorpusse oder diagonale Eckschränke genutzt. Es unterscheidet sich grundlegend von rechtwinkligen Anschlägen wie Topfbänder Eckanschlag für voll aufliegende Türen, Topfbänder Mittelanschlag für Zwillingsanschläge oder Topfbänder Innenanschlag für einliegende Fronten (siehe auch Topfbänder Innenliegende Türen). Für Eckschränke mit Faltfronten oder Karussellbeschlägen kommen stattdessen Topfbänder / Schrankscharniere 135 Grad oder weit öffnende Topfbänder / Schrankscharniere 165 Grad zum Einsatz.
