Topfbänder / Schrankscharniere 165 Grad sind spezialisierte Weitwinkelscharniere für Schrankkonstruktionen, bei denen Möbelfronten extrem weit aufschwenken müssen, um den gesamten Korpusquerschnitt barrierefrei zugänglich zu machen. Wenn Sie ein 165 Grad Scharnier in Küchenschränken, Garderoben oder Vorratsschränken verbauen, schwenkt der Türflügel weit über die Korpusaußenkante hinaus. Dadurch entsteht die technische Voraussetzung für den uneingeschränkten Einsatz innenliegender Schubladen und Auszugssysteme, ohne dass Kanten oder Griffe an der Schranktür streifen.

Kinematik und das Prinzip des Null-Einsprungs

Ein Weitwinkelscharnier unterscheidet sich in seinem konstruktiven Aufbau maßgeblich von Standardbeschlägen mit begrenztem Schwenkbereich. Während Standardbänder eine Front lediglich um einen festen Drehpunkt bewegen, nutzt das Scharnier 165 Grad ein komplexes Mehrgelenksystem. Die Hebelmechanik arbeitet wie das Gelenksystem eines Kranauslegers: Im geschlossenen Zustand faltet sich das Bandsystem kompakt in den Korpus zurück, beim Öffnen hingegen hebt es den Türflügel nach vorne und zur Seite aus dem lichten Innenmaß heraus.

Dieses Bewegungsverhalten realisiert den sogenannten Null-Einsprung. Bei einem Schwenkwinkel zwischen 90° und 165° ragt die geöffnete Schranktür nicht mehr in den lichten Korpusinnenraum hinein. Planen Sie beispielsweise Unterflurführungen Schubladenschienen oder Schubladenschienen mit Dämpfung hinter einer durchgehenden Front, garantiert dieser Null-Einsprung, dass Innenschubkästen ohne seitliche Distanzleisten direkt an der Schrankseite montiert und voll ausgezogen werden können.

Bohrmaße, Werkstoffe und Anschlaggeometrie

Die Montage der Weitwinkelbänder folgt industriellen Standards. Als Basis dient die bewährte Topffräsung: Entsprechende Topfbänder 35 mm verlangen eine zylindrische Bohrung mit einem Durchmesser von 35 mm im Türflügel, wobei die Topfbohrtiefe typischerweise zwischen 11,5 mm und 12,5 mm liegt. Der Abstand von der Türkante bis zur Bohrungskante – das Topfbohrmaß – beträgt je nach Anschlag und Fugenbild 3 mm bis 6 mm. Die Scharniere sind für Materialstärken von 16 mm bis 24 mm ausgelegt.

Gefertigt aus solidem, nickelbeschichtetem Stahl in eleganter Chrom-Optik, zeichnen sich diese Möbelscharniere durch hohe Formstabilität und verlässlichen Korrosionsschutz aus. Für unterschiedliche Korpusanordnungen stehen spezifische Anschlagsarten zur Verfügung:

  • Eckanschlag (aufliegende Front): Die Tür überdeckt die Stirnseite der Korpuswand nahezu vollständig. Für solitäre Schränke oder äußere Endseiten wählen Sie klassische Topfbänder Eckanschlag.
  • Mittelanschlag (Zwillingsanschlag): Schlagen zwei benachbarte Türen an derselben Trennwand an, kommen Topfbänder Mittelanschlag zum Einsatz. Der Scharnierarm besitzt hier eine definierte Kröpfung, sodass jede Front die Seitenwand nur zur Hälfte abdeckt.
  • Innenanschlag (innenliegende Front): Soll die Schrankfront bündig zwischen den Korpusseiten zurückspringen, erfordert dies stark gekröpfte Topfbänder Innenanschlag beziehungsweise Beschläge für Topfbänder innenliegende Türen. Eine Schranktür innenliegend benötigt ringsum präzise kalkulierte Spaltmaße, damit beim Öffnen keine Kollision mit dem Korpus entsteht.

Integrierte Dämpfung oder ungedämpfte Ausführung

Je nach Bedienkonzept und Möbeltyp kommen unterschiedliche Dämpfungsvarianten in Betracht:

165 Grad Scharnier mit Dämpfung (Soft-Close)

Moderne Küchen- und Wohnmöbel verlangen einen geräuschlosen Schließkomfort. Ein 165 Grad Scharnier mit Dämpfung besitzt einen direkt in die Mechanik integrierten Hydraulikdämpfer. Dieser fängt den Schwung der Schrankfront auf den letzten Graden des Schließwegs ab und zieht die Front gleichmäßig und lautlos an den Korpus heran. Wenn Sie langlebige Möbelscharniere mit Dämpfung suchen, empfiehlt sich das Modell 165° 3D Soft-Close Scharnier Topfband, H2 Montageplatte mit EURO Schrauben, Eckanschlag. Es verhindert wirksam das harte Anschlagen schwerer Fronten und schont die Korpusverbindungen. Weitere gedämpfte Systeme finden Sie in der Übersicht für Topfbänder / Schrankscharniere mit Dämpfung (Soft Close).

Ungedämpfte Weitwinkelscharniere für Grifflos-Systeme

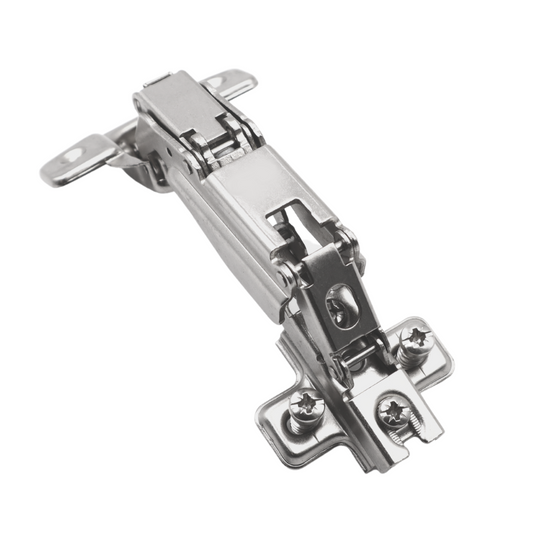

Für Schränke mit mechanischen Push-to-Open-Ausstoßern (Tip-On) sind gedämpfte Bänder ungeeignet, da der Soft-Close-Widerstand der Ausstoßfeder entgegenwirken würde. Das ungedämpfte Modell 165º Scharnier Topfband, H2 Montageplatte mit EURO Schrauben, Eckanschlag arbeitet ohne hydraulische Bremse. Der Scharnierarm lässt sich per Aufschiebe-Mechanik zuverlässig auf der Montageplatte fixieren und harmoniert optimal mit grifflosen Möbelfronten.

Montageplatten und dreidimensionale Justierung

Die Scharniere werden über eine Montageplatte im Schrankkorpus verankert. Eine H2-Montageplatte definiert eine Distanzerhöhung von 2 mm gegenüber der Korpusinnenwand und eignet sich hervorragend für standardisierte Korpusstärken von 16 mm. Durch die werksseitig beiliegenden Euroschrauben lässt sich die Montageplatte direkt in eine vorgebohrte System-32-Lochreihe (Bohrungsdurchmesser 5 mm) eindrehen, was die Ausrichtung beschleunigt und für maximale Ausreißfestigkeit sorgt.

Um nach dem Einhängen der Schranktür ein ebenmäßiges Fugenbild zu erreichen, verfügen moderne Weitwinkelscharniere über eine präzise 3D-Verstellung:

  • Seitenverstellung (Auflagenkorrektur): Über die vordere Stellschraube am Scharnierarm verschieben Sie die Front stufenlos nach links oder rechts (typischer Einstellbereich: +2 mm / -2 mm), um den Fugenabstand zwischen zwei Fronten zu kalibrieren.
  • Tiefenverstellung: Die hintere Klemmschraube reguliert den Abstand zwischen Korpusvorderkante und Schranktür (+3 mm / -2 mm). Dies stellt sicher, dass die Dämpfung vollflächig greift und die Tür parallel anliegt, ohne zu schleifen.
  • Höhenverstellung: Über die Langlöcher oder die Exzenterschraube der Montageplatte justieren Sie die Tür vertikal (+2 mm / -2 mm), um horizontale Linien über mehrere Schränke hinweg exakt auszurichten.

Kompatibilität und Ersatz für bestehende Küchenmöbel

Häufig werden 165°-Topfbänder als passgenauer Ersatz für gealterte oder defekte Möbelbeschläge benötigt. Typische Suchanfragen wie Nolte Scharnier 165 Grad verdeutlichen den Bedarf an kompatiblen Austauschlösungen für etablierte Küchenhersteller. Unsere Scharniere nutzen das gängige Bohrbild für 35-mm-Topffräsungen. Um eine einwandfreie Funktion der Rast- und Klickmechanik zu sichern, sollten bei einer Reparatur stets Scharnierarm und Montageplatte paarweise erneuert werden. Falls Schraublöcher im Korpus über die Jahre gelockert sind, bieten Holzschrauben und Möbelschrauben oder zusätzliche Möbelverbinder eine stabile Möglichkeit zur Nachrüstung.

Systemübersicht und verwandte Beschlagskategorien

Je nach Möbelkorpus und Einbausituation sind unterschiedliche Schwenkbereiche erforderlich. Ergänzend zu den 165°-Weitwinkelbändern bietet unser Gesamtsortiment für Topfbänder / Schrankscharniere gezielte Lösungen:

Häufig gestellte Fragen

Was bedeutet der Begriff Null-Einsprung bei einem 165 Grad Scharnier?

Null-Einsprung beschreibt eine Scharnierkinematik, bei der die geöffnete Möbeltür ab einem Schwenkwinkel von 90° nicht mehr in das lichte Innenmaß des Korpus hineinragt. Dadurch lassen sich innenliegende Schubladen und Tablarauszüge kollisionsfrei herausziehen, ohne dass an der Korpusinnenwand seitliche Aufdopplungen oder Distanzleisten montiert werden müssen.

Welche Bohrungen werden für die Montage von 165 Grad Topfbändern benötigt?

Für den Scharniertopf ist eine Rundbohrung mit 35 mm Durchmesser und einer Mindesttiefe von 11,5 mm bis 12,5 mm im Türflügel erforderlich. Das Topfbohrmaß (Abstand zur Türkante) liegt üblicherweise zwischen 3 mm und 6 mm. Die Montageplatte wird im Korpus standardmäßig in zwei 5-mm-Löcher im System-32-Raster mit Euroschrauben befestigt.

Eignet sich ein 165 Grad Scharnier für grifflose Fronten mit Push-to-Open?

Ja, für Push-to-Open-Fronten muss jedoch zwingend ein ungedämpftes 165°-Scharnier ohne Soft-Close-Zylinder gewählt werden. Bei einem Modell mit integrierter Dämpfung würde die Hydraulik dem Federausstoßer entgegenwirken und das Aufspringen der Schranktür verhindern.

Wie wird ein 165 Grad Scharnier bei ungleichmäßigen Fugen justiert?

Die Ausrichtung erfolgt in drei Richtungen über die Einstellschrauben: Die vordere Schraube am Scharnierarm verändert die seitliche Auflage (+2 mm / -2 mm), die hintere Schraube reguliert die Fronttiefe und den Abstand zum Korpus (+3 mm / -2 mm), während die Schrauben an der Montageplatte die Höhenjustierung (+2 mm / -2 mm) ermöglichen.

Können 165 Grad Topfbänder als Ersatz für Kühlschrankscharniere dienen?

Nein, Weitwinkel-Topfbänder sind ausschließlich für Standard-Möbeltüren aus Holzwerkstoffen konzipiert. Einbaukühlschränke erfordern bauartbedingt spezielle Flach- oder Schleppscharniere, welche die statische Last der Gerätetür und der Möbelfront simultan aufnehmen.
