Topfbänder Mittelanschlag sind speziell gekröpfte Möbelscharniere, die für die paarweise Montage zweier Fronten an einer gemeinsamen Korpusmittelwand konstruiert wurden.

Im Möbelbau und Innenausbau stellt der sogenannte Zwillingsanschlag eine handwerkliche Herausforderung dar: Wenn zwei benachbarte Möbeltüren an einer einzigen vertikalen Zwischenwand angeschlagen werden, teilen sich beide Fronten dieselbe Kantenbreite. Ein herkömmliches Scharnier für aufliegende Fronten würde hier zu einer Überlappung oder Blockade der Türflügel führen. Ein präzise gefertigtes Topfscharnier Mittelanschlag gleicht diese Geometrie durch einen spezifisch geformten Scharnierarm aus, sodass beide Türen kollisionsfrei öffnen und schließen.

Funktionsprinzip und Anschlagarten im systematischen Vergleich

Die Wahl des passenden Beschlags richtet sich primär nach der Lage der geschlossenen Front im Verhältnis zur Korpusseite. Innerhalb der Konstruktionssystematik unterscheidet man drei grundlegende Anschlagarten, die jeweils eigene Armkröpfungen erfordern:

  • Eckanschlag (Voll aufliegend): Die Frontseite verdeckt die Kante der Korpusaußenwand nahezu vollständig. Hierfür kommt ein ungekröpfter, gerader Scharnierarm zum Einsatz. Weiterführende technische Ausführungen hierzu finden Sie in der Kategorie Topfbänder Eckanschlag.
  • Mittelanschlag (Halb aufliegend / Zwillingsanschlag): Zwei benachbarte Möbeltüren nutzen eine einzige Korpusmittelwand. Der Scharnierarm besitzt eine Kröpfung von typischerweise 9,5 mm, wodurch die jeweilige Möbeltür nur etwa die halbe Plattenstärke abdeckt und eine gleichmäßige Mittelfuge gewahrt bleibt.
  • Innenanschlag (Innenliegend): Die Front schlägt nicht auf die Korpuskante auf, sondern liegt vollständig zwischen den Schrankwänden. Dies erfordert eine ausgeprägte Kröpfung von 16 mm bis 18 mm. Entsprechende Bauteile führen wir unter Topfbänder Innenanschlag sowie Topfbänder Innenliegende Türen.

Man kann sich die gemeinsame Mittelwand wie einen schmalen Steg vorstellen, auf dem zwei Personen nebeneinander stehen: Erst durch die gezielte Kröpfung bekommt jede Schranktür ihren fest zugewiesenen Platz, ohne der Nachbartür den Bewegungsraum streitig zu machen.

Bemaßung, Bohrungen und technische Spezifikationen

Für eine passgenaue Verarbeitung sind standardisierte Maße unverzichtbar. Sie gewährleisten eine fehlerfreie Vorbereitung an der Standbohrmaschine oder Oberfräse und sichern die Kompatibilität zum etablierten System 32.

Topfbohrung und Abstände an der Front

Der Scharniertopf bildet das Herzstück der Fräsung im Türblatt. In der modernen Möbelfertigung hat sich der Beschlagstandard unter Topfbänder 35 mm branchenweit etabliert. Für die Bearbeitung der Möbelfront gelten folgende Kennwerte:

  • Bohrungsdurchmesser: Exakt 35 mm Topfdurchmesser für Standardbänder.
  • Bohrtiefe: Die Frästiefe für das Topfgehäuse liegt standardmäßig zwischen 11,5 mm und 12,0 mm. Um bei Frontstärken von 16 mm oder 19 mm ein Durchdringen des Werkzeugs zu verhindern, empfiehlt sich die Nutzung eines Forstnerbohrers mit fest arretiertem Tiefenanschlag.
  • Topfabstand (C-Maß): Das Maß vom Rand der Bohrung bis zur Außenkante der Möbeltür beträgt üblicherweise 3 mm bis 6 mm (im Regelfall 4 mm bis 5 mm bei 19 mm starken Mittelwänden).

Montageplatten im Korpus und System 32

Die Anbindung an den Korpus erfolgt über eine Kreuzmontageplatte an der Innenseite der Mittelwand. Im System 32 sind die Bohrungen standardisiert vertikal im Abstand von 32 mm zueinander angeordnet, wobei der Versatz von der Vorderkante 37 mm beträgt.

Für den Mittelwandanschlag wird überwiegend eine H0 Montageplatte mit 0 mm Distanz gewählt. Die Befestigung erfolgt modellabhängig über beigelegte Euroschrauben für 5-mm-Lochreihen oder über Holzschrauben. Zu beachten ist bei gegenüberliegenden Montageplatten an einer schmalen Mittelwand (z. B. 16 mm), dass Schraubenlängen und Bohrpositionen präzise aufeinander abgestimmt sind, um Schraubenkollisionen im Material zu vermeiden.

Mechanik, Dämpfungsvarianten und Öffnungswinkel

Je nach Korpusfunktion und Bedienanforderung stehen unterschiedliche Ausführungen zur Verfügung. Ob ungedämpfte Basismechanik oder integrierter Sanfteinzug: Das Scharniersortiment bietet für jede Einbausituation die passende technische Antwort.

Scharniere mit und ohne Dämpfung

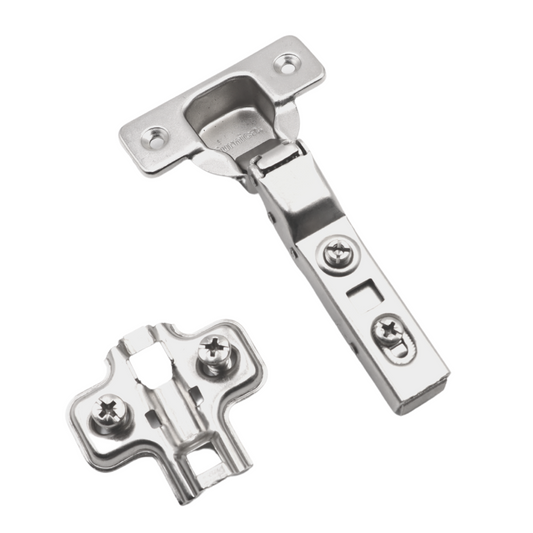

Eine integrierte Schließdämpfung verbessert den Bedienkomfort nachhaltig. Das 110° Soft-Close Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Mittelwandanschlag bremst die Schwungbewegung der Front über einen internen Hydraulikzylinder ab und führt die Tür geräuscharm ins Schloss. Wer auf gedämpfte Möbelfronten setzt, findet eine breite Auswahl unter Topfbänder / Schrankscharniere mit dämpfung (Soft Close).

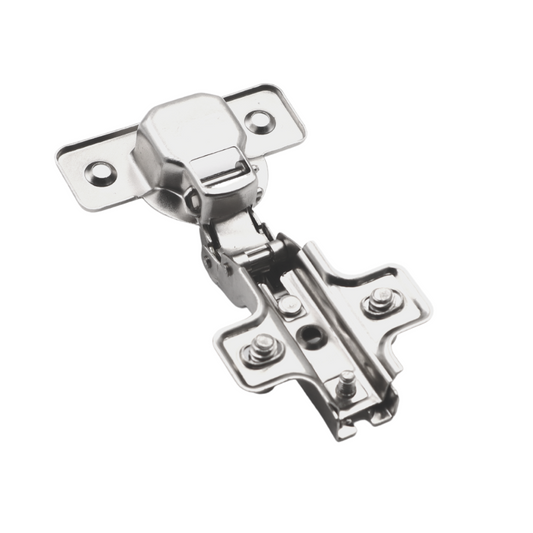

Für klassische Schrankaufbauten, funktionale Nutzmuster oder Werkstattkorpusse eignet sich das ungedämpfte 110° Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Mittelwandanschlag. Bei leichten Fronten kann auch eine gemischte Bestückung aus gedämpften und ungedämpften Bändern gewählt werden, um die Schließgeschwindigkeit optimal abzustimmen.

Winkelvarianten und Öffnungsweiten

Die Wahl des Öffnungswinkels beeinflusst den Freiraum beim Zugriff auf den Schrankinhalt:

Schritt-für-Schritt-Justierung über die 3D-Verstellung

Nach dem werkzeuglosen Aufclipsen oder Aufschieben des Scharnierarms auf die H0 Montageplatte lässt sich das Fugenbild der Doppeltüren über drei Achsen millimetergenau kalibrieren:

  1. Seitenverstellung (Auflagenkorrektur): Über die vordere Regulierschraube auf dem Scharnierarm verschieben Sie die Front horizontal um +/- 2 mm. Dies definiert die lichte Fugenbreite zwischen den beiden aufeinandertreffenden Zwillingsfronten.
  2. Tiefenverstellung: Über die hintere Schraubverstellung (häufig als Exzenter ausgeführt) lässt sich der Abstand zwischen Front und Korpuskorridor im Bereich von + 3 mm bis - 2 mm regulieren, um ein planes Anliegen am Korpus sicherzustellen.
  3. Höhenverstellung: Durch die Langlöcher oder die Exzentereinstellung der Kreuzmontageplatte lässt sich das Türblatt vertikal um +/- 2 mm anheben oder absenken, sodass benachbarte Fronten auf exakter Fluchtlinie abschließen.

Diese 3-dimensionale Regulierbarkeit ist ein Kernmerkmal des Sortiments unter Topfbänder / Schrankscharniere und gewährleistet professionelle Montageergebnisse.

Materialbeschaffenheit und Scharnieranzahl

Die Bänder bestehen aus nickelbeschichtetem Stahl in chromglänzender Optik. Die Nickelbeschichtung verleiht den Gelenkhebeln und dem Topfgehäuse einen zuverlässigen Oberflächenschutz gegen Korrosion und Verschleiß im täglichen Bewegungsablauf. Sie eignen sich auch als passgenaue Alternative zu gängigen Beschlagserien von Herstellern wie Blum, Hettich, Häfele oder Grass, sofern Topfdurchmesser und Bohrbild übereinstimmen.

Die erforderliche Bandanzahl richtet sich nach dem Gewicht und den Ausmaßen des Türflügels:

  • Türhöhen bis 900 mm (Gewichtsbereich ca. 4 kg bis 6 kg): 2 Scharniere
  • Türhöhen bis 1600 mm (Gewichtsbereich ca. 12 kg bis 17 kg): 3 Scharniere
  • Türhöhen bis 2000 mm (Gewichtsbereich ca. 17 kg bis 22 kg): 4 bis 5 Scharniere

Bei breiteren Fronten entstehen erhöhte Hebelkräfte, weshalb im Zweifelsfall ein zusätzliches Scharnier im oberen Drittel montiert werden sollte.

Verwandte Beschläge und Korpuselemente

Für die vollständige Ausstattung moderner Kastenmöbel, Schranksysteme und Ausbauten finden Sie bei uns ergänzende Komponenten:

Häufig gestellte Fragen

Wann benötige ich ein Topfband mit Mittelanschlag anstelle eines Eckanschlags?

Ein Mittelanschlag-Scharnier wird benötigt, sobald zwei Schranktüren an derselben vertikalen Korpusmittelwand montiert werden. Durch die Kröpfung von 9,5 mm deckt jede Möbeltür nur etwa die halbe Kante der 16 mm bis 19 mm starken Mittelwand ab, sodass zwischen beiden Fronten eine Fuge von 2 mm bis 4 mm verbleibt.

Welche Bohrmaße gelten für die Topfbohrung bei Mittelanschlag-Scharnieren?

Der Scharniertopf erfordert eine Bohrung mit einem Durchmesser von 35 mm und einer Bohrtiefe von 11,5 mm bis 12,0 mm. Der Topfabstand (C-Maß) von der Türkante bis zum Bohrungsrand sollte bei einer 19-mm-Mittelwand üblicherweise zwischen 4 mm und 5 mm betragen.

Welche Montageplatte wird standardmäßig für Mittelwandbänder verwendet?

In der Regel kommt eine H0 Montageplatte mit 0 mm Distanz zum Einsatz. Sie wird an der Korpusinnenwand nach dem System 32 befestigt (Lochabstand 32 mm, vorderer Kantenabstand 37 mm). Die Fixierung erfolgt wahlweise mit Euroschrauben in 5-mm-Bohrungen oder mit Holzschrauben.

Kann man gedämpfte und ungedämpfte Scharniere an einer Tür kombinieren?

Ja, bei kleineren oder leichteren Möbeltüren unter 900 mm Höhe und 6 kg Gewicht reicht es häufig aus, nur ein Soft-Close-Scharnier mit einem ungedämpften Band zu kombinieren, um ein zu zögerliches Schließen der Möbelfront zu vermeiden.

Wie werden Scharniere für Mittelanschlag nach der Montage eingestellt?

Die Justierung erfolgt über drei Achsen direkt am Scharnier: Die vordere Schraube regelt die seitliche Auflage (+/- 2 mm), die hintere Schraube verändert den Tiefenabstand zum Korpus (+ 3 mm / - 2 mm) und über die Montageplatte wird die Front vertikal in der Höhe (+/- 2 mm) ausgerichtet.
