Topfbänder und Schrankscharniere 90 Grad sind präzise Möbelbeschläge zur gezielten Begrenzung des Öffnungswinkels auf exakt einen rechten Winkel. Wenn Schranktüren oder nach unten öffnende Möbelklappen baulich bedingt nicht weit aufschwingen dürfen, fungiert ein 90 Grad Scharnier als zuverlässige mechanische Sperre. Auf diese Weise verhindert der Beschlag verlässlich, dass hervorstehende Griffe, Möbelfronten oder Glaselemente an benachbarte Wände, Einbaugeräte oder rechtwinklig angrenzende Korpuskanten schlagen. Ob bei schmalen Nischenlösungen, über Eck geplanten Küchenzeilen oder horizontalen Barfächern: Die exakte Begrenzung auf 90° schützt empfindliche Oberflächen vor dauerhaften Schlagschäden und stellt ein sauberes Fugenbild sicher.

Funktionsweise und Konstruktionsunterschiede

Die mechanische Begrenzung auf 90 Grad wird je nach Möbeltyp und Anschlagrichtung durch unterschiedliche Beschlagtypen realisiert. Im Möbelbau wird vor allem zwischen klassischen Drehscharnieren mit Topfaufnahme und mehrgelenkigen Scherenbeschlägen für Klappen unterschieden.

Klassische Topfbänder mit 90-Grad-Öffnungswinkel

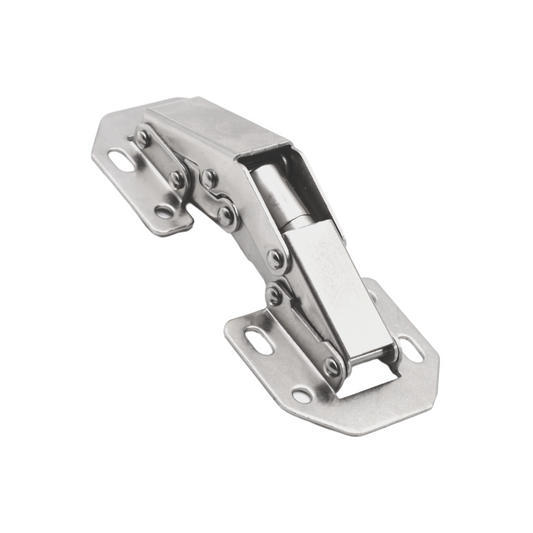

Ein reguläres Topfscharnier 90 Grad arbeitet mit einem Gelenkarm und einem runden Topfgehäuse, das in die Front eingelassen wird. Diese Bauform wird überwiegend für vertikal angeschlagene Drehtüren an Schränken eingesetzt. Der Gelenkmechanismus ist geometrisch so konstruiert, dass der Schwenkweg exakt bei 90° stoppt. Für Standardkonstruktionen ohne Dämpfung bietet sich das funktionale Scharnier typ "FROG" aus nickelbeschichtetem Stahl in Chrom-Optik an, das für verlässliche Stabilität im Korpus sorgt. Der Beschlag hält die Tür im rechten Winkel zum Schrankkorpus offen, ohne dass externe Anschlagdämpfer oder Begrenzerkabel notwendig sind.

Scherenscharniere für Klappensysteme

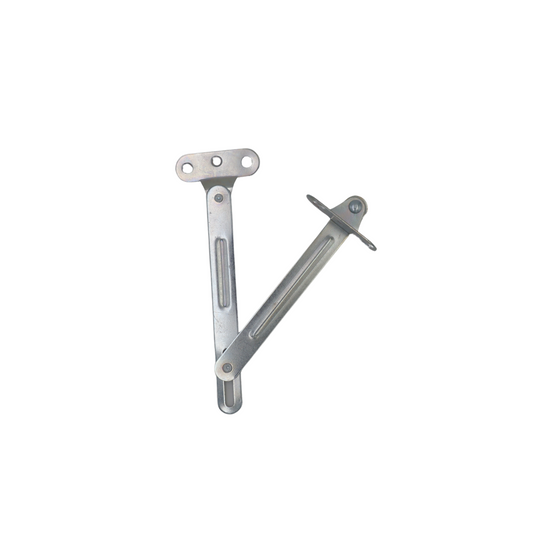

Für horizontale Konstruktionen, bei denen Möbelfronten nach unten geklappt werden, kommt häufig ein Scherenbeschlag zum Einsatz. Das Scherenscharnier - Zink aus robustem Stahl verbindet Drehachse und Haltefunktion in einer kompakten Mechanik. Es fungiert wie eine mechanische Leitplanke bei Kurvenfahrten: Die Scherenschenkel führen die Bewegung der Klappe gleichmäßig und fangen das Eigengewicht der Front bei exakt 90° waagerecht ab. Dadurch dient die geöffnete Klappe bei Sekretären, Schuhschränken oder Barfächern sofort als belastbare horizontale Ablagefläche, ohne dass zusätzliche Klappenhalter zwingend montiert werden müssen.

Auswahl nach Anschlagart: Eck-, Mittel- und Innenanschlag

Bevor Sie Schrankscharniere kaufen, muss die Relation zwischen Schranktür und Korpusseite präzise bestimmt werden. Die Anschlagart legt fest, wie weit der Scharnierarm gekröpft sein muss, um das gewünschte Fugenbild zu erzeugen.

Eckanschlag (Vorliegende Montage)

Beim Eckanschlag überdeckt die geschlossene Möbeltür die vordere Stirnkante der Korpusseitenwand nahezu vollständig. Der Scharnierarm verläuft gerade und weist keine Kröpfung auf. Entsprechende Ausführungen finden Sie im Bereich Topfbänder Eckanschlag. Diese Anschlagart ist der Standard bei freistehenden Einzelschränken oder den äußeren Korpuskanten von Schrankwänden.

Mittelanschlag (Zwillingsanschlag)

Teilen sich zwei nebeneinanderliegende Schranktüren eine gemeinsame Korpusmittelseite von beispielsweise 16 mm bis 19 mm Stärke, spricht man vom Mittelanschlag. Beide Fronten decken jeweils nur die halbe Stirnkante ab. Um ein reibungsloses Öffnen zu ermöglichen, besitzen Topfbänder Mittelanschlag einen leicht gekröpften Arm, der eine Fuge von typischerweise 2 mm bis 3 mm zwischen den geschlossenen Türen gewährleistet.

Innenanschlag (Einliegende Fronten)

Liegt die Schranktür bündig zwischen den Korpusseiten, dem Oberboden und dem Unterboden, ist ein Scharnier 90 Grad innenliegend erforderlich. Hierbei bleiben die vorderen Kanten des Schrankkorpus ringsum sichtbar. Für diese Konstruktion greift man auf stark gekröpfte Bänder wie Topfbänder Innenanschlag oder spezialisierte Topfbänder Innenliegende Türen zurück, um die Drehachse sauber ins Schrankinnere zu verlagern.

Planung, Maße und fachgerechte Montage

Die Montage von Möbelscharnieren erfordert präzise Bohrmaße, da minimale Abweichungen zu schiefen Fugen oder klemmenden Fronten führen können.

Topfbohrung und Bohrabstände

Für die Aufnahme des Scharniertopfs wird in der Möbelfront eine Bohrung gesetzt. Die meisten Beschläge der Serie Topfbänder 35 mm benötigen einen Topfdurchmesser von 35 mm bei einer Einbohrtiefe von 11,5 mm bis 12 mm. Der Abstand vom Rand der Möbeltür bis zur Kante der Topfbohrung (Bohrabstand bzw. Bohrmass) beträgt üblicherweise 3 mm bis 7 mm. Die Befestigung am Korpus erfolgt mit passenden Spanplattenschrauben (Antrieb PZ2, Durchmesser 3,5 mm bis 4 mm) aus dem Sortiment für Holzschrauben und Möbelschrauben.

Dimensionierung: Tragkraft und Scharnieranzahl

Um ein Durchhängen der Tür zu verhindern, richtet sich die Anzahl der benötigten Scharniere nach der Fronthöhe und dem Gewicht des Türblatts:

  • Fronthöhe bis 900 mm (Gewicht ca. 4 kg bis 6 kg): 2 Scharniere
  • Fronthöhe bis 1600 mm (Gewicht ca. 6 kg bis 12 kg): 3 Scharniere
  • Fronthöhe bis 2000 mm (Gewicht ca. 12 kg bis 17 kg): 4 Scharniere
  • Fronthöhe bis 2400 mm (Gewicht ca. 17 kg bis 22 kg): 5 Scharniere

Bei schweren Fronten aus Vollholz oder dicken Werkstoffplatten empfiehlt es sich, die Scharnieranzahl zu erhöhen, um die auftretenden Hebelkräfte gleichmäßig auf die Korpuswand zu verteilen.

3D-Justierung für ein gleichmäßiges Fugenbild

Nach dem Einhängen der Tür lässt sich der Anschlag über die Justierschrauben am Scharnierarm in drei Achsen feinjustieren:

  1. Höhenverstellung: Über die Langlöcher der Montageplatte lässt sich die Front um ± 2 mm nach oben oder unten ausrichten.
  2. Seitenverstellung: Die vordere Schraube am Bandarm reguliert die seitliche Überdeckung und den Abstand zur Nachbartür.
  3. Tiefenverstellung: Über die hintere Klemmschraube wird der Spalt zwischen Schrankkorpus und Türblatt justiert.

Zusatzfunktionen: Dämpfung und Arretierung

Je nach baulichen Anforderungen lässt sich die Funktionalität eines Schrankscharniers erweitern.

Sanfter Schließkomfort mit Soft-Close

Während Basisausführungen ungefedert oder mit einfacher Schließfeder arbeiten, verhindern integrierte Dämpfer ein lautes Zuschlagen. In der Rubrik Topfbänder / Schrankscharniere mit dämpfung (Soft Close) finden sich Bänder, bei denen eine hydraulische Einheit die Bewegung auf den letzten Zentimetern sanft abbremst. Für ungedämpfte Scharniere können alternativ externe Korpusdämpfer nachgerüstet werden.

Arretierung bei Klappen

Bei nach unten öffnenden Fächern ist eine Einrastfunktion im 90-Grad-Winkel essenziell, damit die Klappe unter Belastung nicht nachgibt oder unkontrolliert zurückfedert. In Kombination mit stabilen Systemen aus dem Bereich Klappenbeschläge oder unterstützenden Gasdruckdämpfer lassen sich auch anspruchsvolle Möbelklappen realisieren.

Verwandte Beschläge und alternative Öffnungswinkel

Wenn die räumliche Situation keine Begrenzung auf 90° erfordert, bieten Bänder mit weiteren Schwenkwinkeln einen großzügigeren Zugriff auf den Innenraum:

Häufig gestellte Fragen

Wann ist ein Scharnier mit 90-Grad-Öffnungswinkel sinnvoll?

Ein 90-Grad-Scharnier wird eingesetzt, wenn der Schwenkbereich der Möbeltür begrenzt werden muss. Das betrifft vor allem Schränke, die direkt an Raumwänden oder neben hervorstehenden Geräten stehen, sowie Kücheneckschränke. Der Beschlag verhindert Kollisionen des Türgriffs mit der Wand oder benachbarten Fronten.

Worin liegt der Unterschied zwischen einem 90°-Topfband und einem Scherenscharnier?

Topfbänder mit 90° eignen sich für vertikale Drehtüren und werden mit einem 35-mm-Topf in die Front eingelassen. Ein Scherenscharnier ist für nach unten öffnende Klappen konzipiert. Es verbindet Drehgelenk und Stützfunktion, um die geöffnete Klappe exakt im 90-Grad-Winkel waagerecht in Position zu halten.

Welche Maße müssen für ein 35-mm-Topfband gebohrt werden?

In der Möbelfront ist eine Topfbohrung mit 35 mm Durchmesser und einer Einbohrtiefe von 11,5 mm bis 12 mm erforderlich. Der Randabstand von der Außenkante der Tür bis zum Bohrungsrand beträgt in der Praxis zwischen 3 mm und 7 mm, abhängig von der gewählten Anschlagart.

Wie viele 90-Grad-Scharniere werden pro Schranktür montiert?

Für Schranktüren bis 900 mm Höhe und 4 kg bis 6 kg Gewicht genügen 2 Scharniere. Bei Höhen bis 1600 mm (bis 12 kg) sind 3 Stück nötig, bis 2000 mm Höhe (bis 17 kg) 4 Scharniere und bei Fronten bis 2400 mm Höhe werden 5 Bänder empfohlen.

Wie erkenne ich, welche Anschlagart benötigt wird?

Verdeckt die geschlossene Front die Korpusseitenwand komplett, liegt ein Eckanschlag vor. Teilen sich zwei Türen eine Mittelseite, ist ein Mittelanschlag erforderlich. Sitzt die Tür bündig zwischen den Korpuskanten, sodass die Stirnseiten sichtbar bleiben, wird ein Innenanschlag benötigt.
