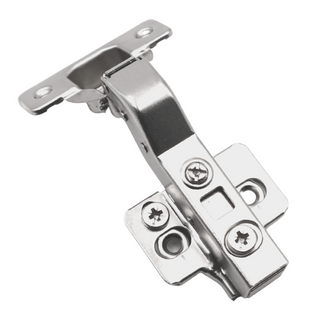

Topfbänder / Schrankscharniere 30 Grad
30°

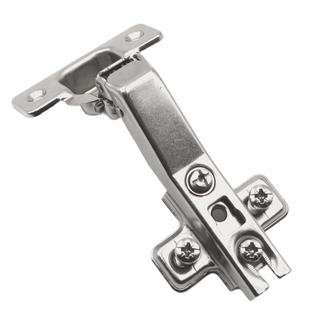

Topfbänder / Schrankscharniere 45 Grad
45°

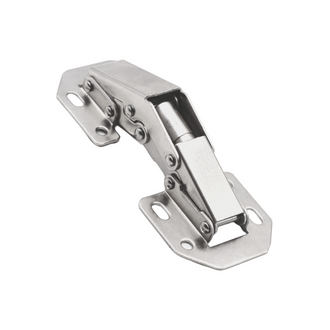

Topfbänder / Schrankscharniere 90 Grad
90°

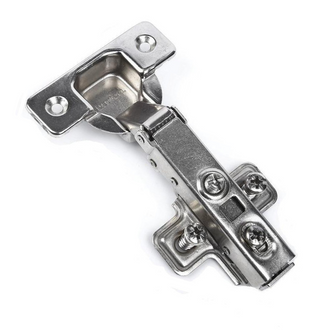

Topfbänder / Schrankscharniere 110 Grad
110°

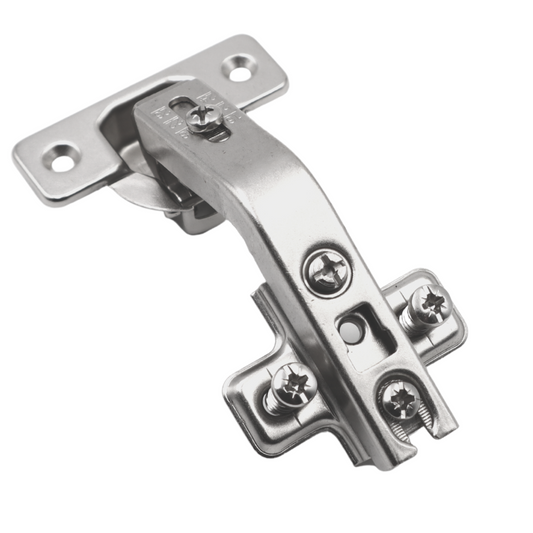

Topfbänder / Schrankscharniere 135 Grad
135°

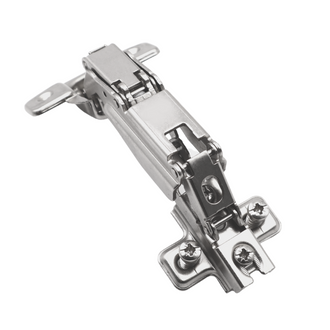

Topfbänder / Schrankscharniere 165 Grad
165°

Verwandte Kategorien

Topfbänder 35 mm sind verdeckt liegende Möbelscharniere mit einem standardisierten Topfbohrungsdurchmesser von 35 mm, die als universeller Verbindungsbeschlag für Schrankkorpusse und Möbelfronten im handwerklichen sowie industriellen Möbelbau dienen.

Durch das standardisierte Einbaumaß von 35 mm im Türblatt bieten diese Beschläge eine breite Auflagebasis im Material. Die Hebelkräfte, die bei schweren Fronten aus Spanplatte, mitteldichter Faserplatte (MDF) oder Massivholz auftreten, werden gleichmäßig verteilt. Dies verhindert das Ausreißen der Bohrung und sichert die Scharnierposition über viele Jahre. Wer hochwertige Topfbänder / Schrankscharniere für Renovierung, Neubau oder Reparatur sucht, findet im 35-mm-Segment die größte Bandbreite an Öffnungswinkeln, Anschlagarten und Dämpfungssystemen. Die Beschläge harmonieren mit standardisierten Lochreihen und eignen sich als präziser Ersatz für Beschläge namhafter Hersteller wie Blum, Hettich, Häfele oder Grass sowie für Möbelbaureihen von Ikea, Nobilia und Nolte.

Auswahl nach Anschlagart: Geometrie und Kröpfung

Die Wahl des passenden Topfbands hängt maßgeblich von der Einbaulage der Tür gegenüber der Korpusaußenwand ab. Je nachdem, wie die Front auf dem Korpus aufliegt oder darin versinkt, bestimmt die Kröpfung des Scharnierarms das Fugenbild und den Schwenkradius.

Eckanschlag für vorstehend aufliegende Möbelfronten

Beim klassischen Eckanschlag verdeckt die geschlossene Front die Stirnseite der Korpuswand bis auf eine minimale Funktionsfuge. Der Scharnierarm verläuft gerade ohne Versatz (Kröpfung 0 mm). In den meisten Küchenzeilen und Schränken kommen Topfbänder Eckanschlag zum Einsatz. Bei anspruchsvollen Schrankelementen sorgt beispielsweise das 4D 110° Soft-Close Scharnier, H0 Unsichtbare Montageplatte mit EURO-Schrauben und Abdeckungen, aufliegende Türen aus nickelbeschichtetem Stahl für ein homogenes Fugenbild.

Mittelanschlag bei Doppeltüren an einer Trennwand

Wenn sich zwei nebeneinanderliegende Schranktüren eine einzelne Korpusmittelwand teilen, spricht man vom Mittel- oder Zwillingsanschlag. Der Scharnierarm weist eine mittlere Kröpfung von typischerweise 9,5 mm auf, wodurch jede Front exakt die halbe Stirnkante der 18 mm oder 19 mm dicken Mittelwand abdeckt. Mit Topfbändern Mittelanschlag wird sichergestellt, dass beide Türen unabhängig voneinander öffnen, ohne an den Außenkanten aneinander zu reiben. Das 110° Soft-Close Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Mittelwandanschlag bietet hierfür eine robuste Lösung mit integrierter Dämpfung.

Innenanschlag für zurückspringende Fronten

Bei innenliegenden Fronten schließt die Tür bündig im Schrankinneren ab, sodass die Korpuskanten rundherum sichtbar bleiben. Um die Tür beim Öffnen sauber an der Korpuskante vorbeizuführen, besitzen Topfbänder Innenanschlag sowie spezielle Beschläge für Topfbänder Innenliegende Türen eine ausgeprägte Kröpfung von rund 16 mm. Für exakt flächenbündige Frontkonstruktionen empfiehlt sich das 3D 110° Soft-Close Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Innenanschlag.

Öffnungswinkel und Sonderlösungen im Korpusbau

Je nach Schranktyp, Zugänglichkeit und Innenausstattung bestimmt der Öffnungswinkel die Kinematik der Front:

Schließmechanik: Soft-Close versus Push-to-Open

Die Dämpfungstechnologie verwandelt das Schließen von Möbeltüren in einen kontrollierten Vorgang. Wie das hydraulische Fahrwerk eines Flugzeugs bei der Landung fängt die integrierte Dämpfungseinheit den Schwung der Tür sanft ab und zieht sie geräuschlos in die geschlossene Endlage.

Für maximalen Schließkomfort sind Topfbänder / Schrankscharniere mit Dämpfung (Soft Close) mit einem Miniatur-Hydraulikzylinder im Scharniertopf oder Scharnierarm ausgestattet. Die Kombination aus Zuhaltefeder und Dämpfer schützt Fronten und Schrankkorpus vor Erschütterungen.

Bei grifflosen Fronten mit Tip-On-Mechanik darf dagegen keine Zuhaltefeder verbaut sein. Hier kommen federlose Topfbänder zum Einsatz, damit der mechanische Druckschnäpper die Front ungehindert ausstoßen kann. Soft-Close und Push-to-Open sind mechanisch gegensätzlich und schließen sich an einem einzelnen Band aus.

Montage, Bohrbilder und Justierung im System 32

Für die fachgerechte Montage von 35-mm-Topfbändern wird ein Forstnerbohrer mit 35 mm Durchmesser verwendet. Die Einbohrtiefe im Türblatt liegt bei 11,5 mm bis 12 mm. Das Türblatt sollte eine Mindeststärke von 15 mm aufweisen. Der Abstand von der Außenkante der Front bis zum Rand der Topfbohrung (Topfabstand bzw. C-Maß) beträgt in der Regel 3 mm bis 6 mm.

Am Korpus wird die Montageplatte nach dem standardisierten System 32 montiert. Die Befestigungslöcher liegen im Abstand von 32 mm zueinander, exakt 37 mm hinter der vorderen Korpuskante. Je nach Korpuswandstärke und Frontaufschlag kommen Montageplatten mit unterschiedlicher Distanz zum Einsatz: H0-Platten (0 mm Distanz) eignen sich für Standard-Aufschläge, während H2-Platten (2 mm Distanz) den Abstand bei Weitwinkelbändern oder dickeren Korpussen ausgleichen. Vormontierte EURO-Schrauben greifen direkt in 5-mm-Lochreihenbohrungen.

Nach dem werkzeuglosen Aufstecken (Clip-On) der Scharnierarme auf die Montageplatten erfolgt das dreidimensionale Ausrichten über Stellschrauben:

  1. Seitenverstellung: Justiert die Fugenbreite zwischen zwei Fronten oder zur Korpusaussenseite.
  2. Höhenverstellung: Hebt oder senkt die Tür über Langlöcher oder Exzenter an der Montageplatte, um das obere und untere Spaltmaß bündig zu setzen.
  3. Tiefenverstellung: Reguliert den Frontspalt zum Korpus und stellt den optimalen Anpressdruck sicher.

Ergänzende Beschläge für den Möbelbau

Ein ganzheitliches Möbelprojekt erfordert neben präzisen Topfbändern passende Komponenten für Konstruktion, Korpusstabilisierung und Innenausbau:

  • Abdeckkappen: Verdecken sichtbare Schraubenköpfe oder Scharnierarme für eine cleane Innenoptik.
  • Möbelverbinder: Für die formschlüssige und stabile Verbindung von Korpuselementen.
  • Unterflurführungen Schubladenschienen: Verdeckte Führungssysteme für leichtgängige Schubkästen hinter Drehtüren.
  • Sockelfüße verstellbar: Sichern das exakte horizontale Ausrichten des Korpusses als Basis für ein perfektes Fronten-Fugenbild.
  • Klappenbeschläge: Ergänzende Beschlaglösungen für Oberschränke mit nach oben öffnenden Fronten.
  • Möbelschlösser: Zuverlässige Verriegelungssysteme für Schranktüren in Büros und Wohnräumen.

Häufig gestellte Fragen

Welche Bohrtiefe und welcher Randabstand sind für ein 35 mm Topfband erforderlich?

Für einen 35-mm-Scharniertopf beträgt die Bohrtiefe im Türblatt üblicherweise 11,5 mm bis 12 mm. Der Randabstand (C-Maß) von der Türkante bis zur Bohrung liegt je nach Modell und gefordertem Aufschlag zwischen 3 mm und 6 mm. Die Mindesttürstärke beträgt 15 mm.

Wie viele 35 mm Topfbänder werden pro Schranktür benötigt?

Die Scharnieranzahl richtet sich nach Türhöhe und Frontgewicht. Bis 900 mm Höhe (bis ca. 6 kg) genügen 2 Scharniere, bis 1600 mm (bis 17 kg) sind 3 Scharniere nötig. Fronten bis 2000 mm erfordern 4 Scharniere, ab 2400 mm Höhe werden 5 Topfbänder montiert.

Was bedeuten die Montageplatten-Bezeichnungen H0 und H2?

H0 und H2 bezeichnen die Distanzhöhe der Korpusmontageplatte. Eine H0-Platte besitzt 0 mm Erhöhung und ist die Standardwahl für 18 mm Korpusseiten bei normalem Frontaufschlag. Eine H2-Platte hebt den Scharnierarm um 2 mm an, was bei Weitwinkelscharnieren oder veränderten Fugenmaßen erforderlich ist.

Sind Furnica 35 mm Topfbänder kompatibel mit bestehenden Systembohrungen?

Ja, unsere 35-mm-Topfbänder mit H0- und H2-Montageplatten basieren auf dem genormten System 32. Die Platten passen in Standard-Lochreihen mit 32 mm Lochabstand und 37 mm Kantenabstand. Vormontierte EURO-Schrauben greifen direkt in bestehende 5-mm-Korpusbohrungen von Korpusherstellern.

Kann man Soft-Close-Topfbänder für grifflose Push-to-Open-Fronten nutzen?

Nein, gedämpfte Topfbänder mit Zuhaltefeder können nicht mit Druckschnäppern kombiniert werden, da die Feder gegen den Auswerfer arbeitet. Für grifflose Fronten werden federlose Topfbänder benötigt, damit der mechanische Tip-On-Stift die Tür ungehindert aufdrücken kann.
