Regalstützen & Halterungen

Regalstützen & Halterungen sind tragende Beschlagkomponenten, die Fachböden, Wandborde und Korpuselemente zuverlässig fixieren sowie die auftretenden statischen und dynamischen Kräfte in Korpusseiten oder das Mauerwerk ableiten. Ob im klassischen Schrankkorpus, beim freischwebenden Wandboard oder bei der Eckverbindung zweier Plattenwerkstoffe: Die Wahl der passenden Regal Halterung bestimmt maßgeblich die Belastbarkeit, Standfestigkeit und Langlebigkeit der gesamten Möbelkonstruktion. Ein präzise abgestimmtes Zusammenspiel aus Werkstoff, Bolzendurchmesser und Verankerung garantiert, dass Fachböden selbst unter hoher Last formstabil bleiben und Schränke sicher an ihrem Platz verharren.

Klassifizierung von Halterungen und Trägersystemen im Möbelbau

Im modernen Korpus- und Innenausbau existieren unterschiedliche Systeme, um horizontale Böden und vertikale Bauteile tragfähig zu verbinden. Je nach Einbausituation, Materialbeschaffenheit des Fachbodens und optischem Anspruch kommen spezialisierte Beschlaglösungen zum Einsatz:

Steckbodenträger für das 32-mm-Rastermaß

Der Standard im industriellen und handwerklichen Möbelbau basiert auf dem System 32. Hierbei verfügen Schrankseitenwände über senkrechte Lochreihen mit Bohrungen von exakt 5,0 mm Durchmesser im vertikalen Abstand von 32 mm zueinander. In diese Bohrungen greifen zylindrische oder profilierte Bodenträger ein:

• Bodenträger aus Metall: Für schwere Lasten wie Aktenordner oder Buchreihen bieten Metallstifte eine hohe Scherfestigkeit. Sie übertragen die Last formschlüssig in die Trägerplatte.
• Kombinierte Metall-Kunststoff-Träger: Beschläge wie der Regalbodenträger Metall-Kunststoff 5mm - 100 Stk. verfügen über einen Stahlstift für die mechanische Festigkeit und eine transparente Kunststoffauflage. Diese Auflage schont empfindliche Melaminharzbeschichtungen und dämpft leichte Erschütterungen.
• Bodenträger mit Kragen: Ein mittig angeformter Bundanschlag verhindert, dass der Bolzen zu tief in die Seitenwand hineinrutscht. Gleichzeitig stellt er einen definierten Spalt zwischen Boden und Korpuswand sicher.
• Reine Kunststoff-Regalbodenträger: Der Regalbodenträger Kunststoff 5mm - 20 Stk. in Weiß eignet sich für leichtere Fachböden oder feuchte Umgebungen, in denen absolute Korrosionsbeständigkeit gefordert ist.

Verdeckte Halterungen für schwebende Regalböden

Für eine moderne, reduzierte Raumästhetik ohne sichtbare Konsolen oder Winkel kommen verdeckte Halterungssysteme zum Einsatz. Das Trägersystem fungiert wie ein unsichtbares Skelett innerhalb des Fachbodens, das die Last direkt im Mauerwerk verankert. Solche Wandborde bestehen oft aus HDF- oder MDF-Hohlkörpern, die rückseitig auf massive Befestigungsdorne aufgeschoben werden:

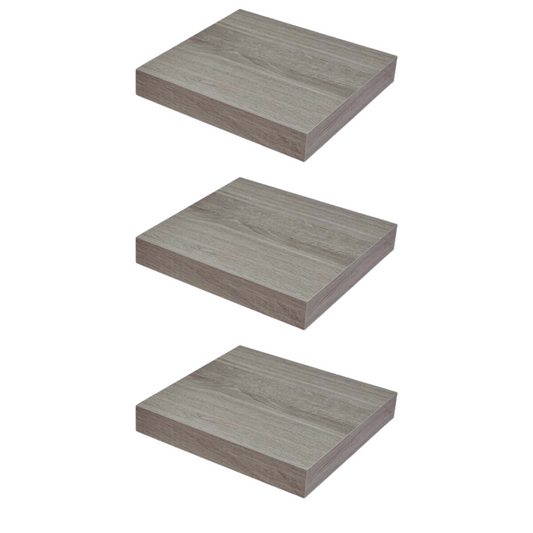

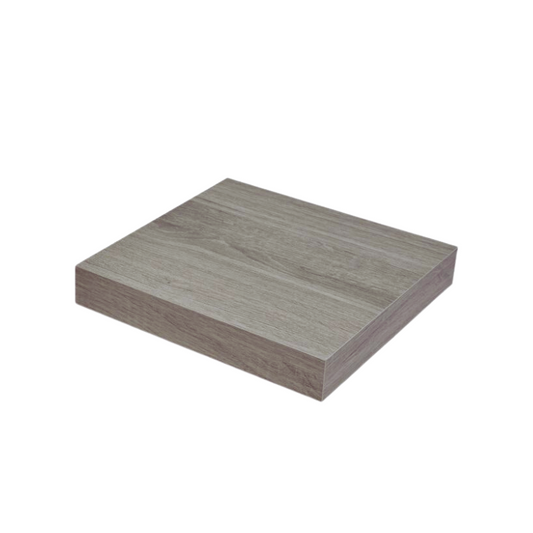

• Kompakte Schweberegale: Das Verdecktes Bücherregal - 3er Pack - Anthrazit Eiche - 23,5cm aus hochdichter Faserplatte (HDF) bietet bei einer Tiefe von 235 mm und einer Bauhöhe von 38 mm eine Tragkraft von 15 kg.
• Mittlere Spannweiten: Das Verdecktes Bücherregal - 3er Pack - Graue Eiche - 60cm (HDF, 38 mm Höhe, 235 mm Tiefe) ist ebenfalls für eine Tragkraft von 15 kg ausgelegt.
• Breite Wandregale: Das Verdecktes Bücherregal - 3er Pack - Weiß Matt - 80cm aus HDF nimmt bei 235 mm Tiefe und 38 mm Höhe bis zu 25 kg Last auf. Bei Varianten aus MDF, wie dem Verdecktes Bücherregal - 3er Pack - Wenge - 80cm (38 mm Höhe, 235 mm Tiefe), liegt die Belastbarkeit konstruktionsbedingt bei 10 kg.

Möbelwinkel und aussteifende Korpusverbinder

Winkelbeschläge verbinden rechtwinklig aufeinandertreffende Platten, sichern Schrankkorpusse gegen Verwindung oder fixieren Sockelblenden. Zur Auswahl stehen unterschiedliche Ausführungen je nach Belastung und Sichtbarkeit:

• Möbelwinkel aus verzinktem Stahl: Für hochbelastete Konstruktionen bietet eine Regalstütze aus Metall maximale Verwindungssteifigkeit. Ein robuster Metall-Möbelwinkel - Stahl mit den Maßen 75 mm Länge, 15 mm Breite und 2 mm Materialstärke nimmt starke Biegekräfte auf. Für kompaktere Verbindungen eignen sich unverkleidete Varianten wie der Winkel für Möbel - Verzinkt ohne Schutzhülle mit Schenkelmaßen von 27 x 27 mm, 15 mm Breite und 1,5 mm Materialstärke.

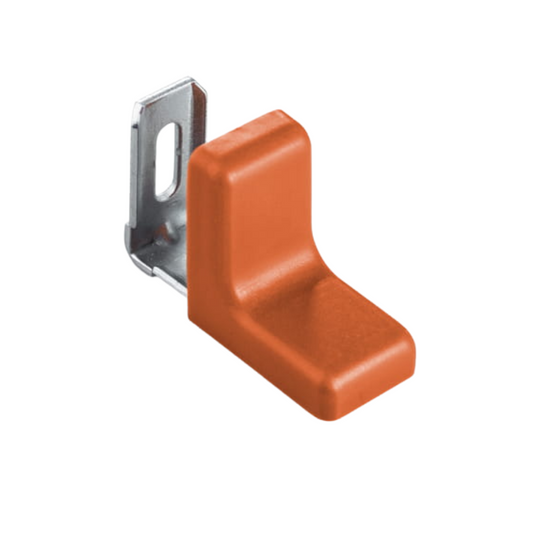

• Metallwinkel mit Sichtkappen: Im sichtbaren Möbelinnenbereich kommen Stahlwinkel mit passgenauen Abdeckkappen zum Einsatz. Modelle mit Schenkeln von 27 x 27 mm, 13 mm Winkelbreite, 17 mm Kappenbreite und 1,5 mm Materialstärke sind in unterschiedlichen Farben erhältlich, etwa als Metallwinkel mit Kunststoffabdeckung - Weiß, Metallwinkel mit Kunststoffabdeckung - Hellgrau, Metallwinkel mit Kunststoffabdeckung - Grau oder Metallwinkel mit Kunststoffabdeckung - Schwarz.
• Korpusverbinder aus Kunststoff: Für leichte Aussteifungen, Blenden oder Sockelmontagen eignen sich kompakte Kunststoffverbinder. Varianten wie der Korpusverbinder aus Kunststoff (21 mm Länge, 20 mm Höhe, 24 mm Breite) verfügen über eine integrierte Schiebeabdeckung. Alternativ bieten sich Modelle wie der Korpusverbinder aus Kunststoff mit separater Abdeckung oder der Abgerundete Korpusverbinder aus Kunststoff mit separater Abdeckung (jeweils 24 mm Länge, 24 mm Höhe, 19 mm Breite) an.

Kriterien für die Auswahl der passenden Regalstützen & Halterungen

Die Dimensionierung von Trägerbeschlägen richtet sich nach physikalischen und konstruktiven Vorgaben. Um Verformungen oder Ausbrüche im Trägermaterial zu vermeiden, müssen folgende Faktoren beachtet werden:

Hebelarm und Ausladung

Die Tiefe eines Fachbodens erzeugt bei Belastung ein Drehmoment an der hinteren Befestigung. Je weiter der Schwerpunkt der Zuladung von der Wand oder der Korpusachse entfernt ist, desto höher fallen die Auszugskräfte auf die Befestigungselemente aus. Bei Regaltiefen über 235 mm muss die Tragkraft der Beschläge entsprechend großzügig kalkuliert werden.

Werkstoff der Fachböden

Standard-Spanplatten (16,0 mm bis 19,0 mm) neigen bei großen Spannweiten und punktueller Überlastung zum Durchhängen. Bei massiven Holzwerkstoffen oder Werkstoffen wie HDF und MDF mit Dicken von 24,0 mm bis 38,0 mm verteilt sich das Eigengewicht stabiler, stellt jedoch höhere Ansprüche an das Trägersystem.

Stützabstände und Befestigungspunkte

Um ein elastisches oder dauerhaftes Durchbiegen von Böden zu verhindern, sollte der lichte Abstand zwischen zwei Tragpunkten bei Spanplatten 600 mm bis 800 mm nicht überschreiten. Bei schweren Lasten empfiehlt es sich, zusätzliche Zwischenstützen oder steifere Metallwinkel einzuplanen.

Montagetechnik und fachgerechte Installation

Eine sichere Verankerung setzt sauberes Anreißen und maßgenaues Bohren voraus. Je nach Beschlagart gelten spezifische Richtlinien für die Montage:

Reihenlochbohrung für 5-mm-Bodenträger

Für standardisierte Steckbodenträger wird das System 32 angewendet. Die vordere Lochreihe wird im Abstand von 37,0 mm zur Kante der Korpusseite gebohrt. Verwenden Sie einen scharfen Holzbohrer mit Tiefenanschlag, um bei 16,0-mm- oder 19,0-mm-Spanplatten eine exakte Bohrtiefe von 10,0 mm bis 12,0 mm einzuhalten, ohne die Außenseite zu beschädigen.

Montage von Hohlbord-Schweberegalen

1. Wandbeschaffenheit prüfen: Massives Mauerwerk (Beton, Vollziegel) erfordert andere Spreizdübel als Lochbaustoffe oder Gipskarton-Ständerwände.
2. Grundplatte ausrichten: Die interne Trägerschiene mithilfe einer Wasserwaage anhalten, Bohrpunkte anzeichnen und waagerecht befestigen.
3. Regalkorpus aufschieben: Das Regalbrett mit den rückseitigen Führungsöffnungen passgenau auf die Trägerdorne schieben und bündig an die Wandoberfläche heranziehen.
