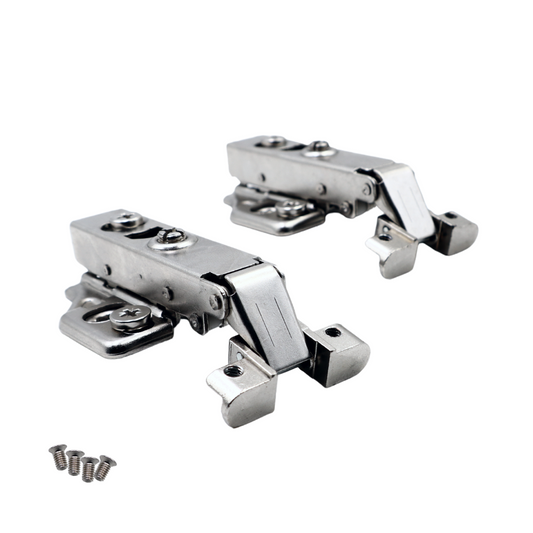

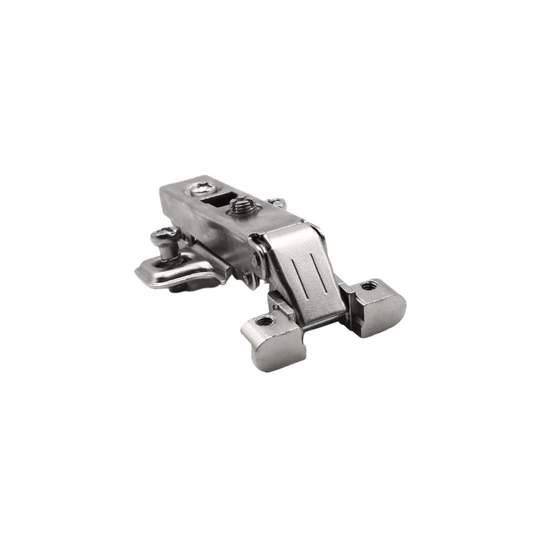

Topfbänder / Schrankscharniere

Topfbänder / Schrankscharniere sind verdeckt liegende Möbelbeschläge, die Möbeltüren präzise mit dem Korpus verbinden, komplexe Schwenkbewegungen führen und im geschlossenen Zustand von außen unsichtbar bleiben.

Im handwerklichen Möbelbau und bei der Küchenmontage bildet das Scharnier die funktionale Schnittstelle zwischen Korpus und Front. Als robustes Kniegelenk des Möbels trägt der Beschlag das statische Frontgewicht, nimmt dynamische Hebelkräfte auf und sorgt für ein exakt paralleles Fugenbild. Ob Sie eine bestehende Einbauküche nachrüsten, Schranktüren im Objektbau montieren oder defekte Schrankscharniere ersetzen möchten: Die fachgerechte Funktion hängt direkt von der Wahl des passenden Anschlagtyps, des Topfdurchmessers, des Öffnungswinkels und des Schließmechanismus ab.

Anschlagarten im Überblick: Eckanschlag, Mittelanschlag und Innenanschlag

Die geometrische Position der Tür relativ zur Korpusseite bestimmt die Wahl des Scharnierarms. Die Anschlagart wird primär durch die Ausprägung der Kröpfung – also die Abbiegung des Scharnierarms – definiert.

Eckanschlag für voll aufliegende Möbeltüren

Beim Eckanschlag überdeckt die geschlossene Möbeltür die vordere Stirnkante der Korpusseite nahezu vollständig, bis auf einen geringen Bewegungsspalt. Der Scharnierarm verläuft bei diesen Konstruktionen gerade (Kröpfung 0 mm). Diese Bauweise ist der bewährte Standard für freistehende Schränke oder äußere Endseiten. Für diese Korpusgeometrie sind Topfbänder Eckanschlag ausgelegt. Ein typisches Modell für Standardfronten ist das 110° Soft-Close Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Eckanschlag.

Mittelanschlag für Zwillings- und Doppeltüren

Schlagen zwei nebeneinanderliegende Türen an einer gemeinsamen Mittelwand an, kommt der Mittelanschlag zum Einsatz. Da sich beide Fronten die Stirnkante einer 16 mm oder 19 mm starken Zwischenwand teilen müssen, deckt jede Tür die Korpusseite nur zur Hälfte ab. Schrankscharniere dieser Art verfügen über eine mittlere Kröpfung von meist 9,5 mm. In der Kategorie Topfbänder Mittelanschlag finden sich Beschläge für solche Konstruktionen, wie beispielsweise das 110° Soft-Close Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Mittelwandanschlag.

Innenanschlag für flächenbündig einliegende Fronten

Beim Innenanschlag liegt die Schranktür nicht auf den Korpuskanten auf, sondern schließt bündig im lichten Innenmaß des Schrankkorpus ab. Die Außenkanten der Seitenwände bleiben sichtbar. Um das Frontmaterial beim Öffnen sauber an der Schrankseite vorbeizuschwenken, benötigt das Scharnier eine starke Kröpfung von 16 mm bis 18 mm. Für einliegende Türen eignen sich Topfbänder Innenanschlag sowie Topfbänder Innenliegende Türen, zu denen auch das 3D 110° Soft-Close Scharnier Topfband, H0 Montageplatte mit EURO Schrauben, Innenanschlag zählt.

Öffnungswinkel und Sonderwinkel im Möbelbau

Je nach Schranktyp, Raumsituation und Innenausstattung variiert der erforderliche Schwenkradius der Möbeltür erheblich.

• Standardöffnung 110°: Der Universalklassiker für Hängeschränke, Vorratsschränke und Garderoben. Er gewährt bequemen Zugriff auf Fachböden. Passende Ausführungen sind in der Gruppe Topfbänder / Schrankscharniere 110 Grad geführt.
• Weitwinkel 155° und 165° (Null-Einsprung): Befinden sich im Schrankkorpus Innenschubladen oder Tablettauszüge, muss die geöffnete Möbeltür vollständig aus dem lichten Öffnungsmaß herausschwenken. Hierfür sind Topfbänder / Schrankscharniere 155 Grad und Topfbänder / Schrankscharniere 165 Grad unerlässlich. Ein präzises Weitwinkelmodell ist das 165° 3D Soft-Close Scharnier Topfband, H2 Montageplatte mit EURO Schrauben, Eckanschlag.
• Eckschrank- und Winkellösungen (30°, 45°, 90°, 135°): Bei über Eck gebauten Korpuskonstruktionen oder Falttüren kommen Spezialgeometrien zum Einsatz. Für diagonale Eckschränke bieten Beschläge wie Topfbänder / Schrankscharniere 30 Grad oder Topfbänder / Schrankscharniere 45 Grad den korrekten Schwenkpunkt. Bei zweiteiligen Eckschrank-Falttüren verbindet ein 165°-Scharnier den Korpus mit dem ersten Flügel, während Topfbänder / Schrankscharniere 135 Grad die beiden beweglichen Türflügel koppeln. Für parallele Frontaufbauten sind Scharniere aus der Kategorie Topfbänder / Schrankscharniere 90 Grad vorgesehen.

Bohrmaße, Topfdurchmesser und System 32

Die industrielle Möbelfertigung sowie das handwerkliche Schreinerhandwerk nutzen zur Montage standardisierte Lochreihen und Fräsmaße, die höchste Passgenauigkeit garantieren.

35 mm Topfbohrung als Industriemaß

Der Standarddurchmesser der zylindrischen Topffräsung beträgt 35 mm. Dieser Bohrungsdurchmesser ist in der Kategorie Topfbänder 35 mm der herrschende Maßstab im europäischen Möbelbau. Die Ausfräsung erfolgt meist mit einem 35 mm Forstnerbohrer bei einer Bohrtiefe von 11,5 mm bis 12,5 mm. Bei handelsüblichen Frontstärken von 16 mm bis 19 mm bleibt damit eine ausreichende Restwandstärke erhalten.

Topfabstand und Reihenlochung

Der Randabstand (Bohrabstand von der Außenkante der Front bis zum Beginn der 35 mm Topfbohrung) liegt üblicherweise bei 3 mm bis 6 mm. Die Befestigung an der Korpusseite erfolgt nach dem Standard **System 32**, bei dem die Bohrlöcher einen vertikalen Mittenabstand von exakt 32 mm zueinander aufweisen. Zur direkten Montage in vorgebohrte 5 mm Löcher eignen sich vorkonfektionierte EURO-Schrauben mit 6,3 mm Gewindedurchmesser, die hohen Ausreißkräften standhalten.

Schließsysteme: Soft-Close-Dämpfung versus Push-to-Open

Die gewünschte Bedienart entscheidet über das mechanische Innenleben des Scharniers. Hierbei müssen zwei funktionale Schließprinzipien unterschieden werden.

Gedämpfte Schrankscharniere (Soft-Close)

Scharniere mit integrierter Dämpfung verfügen über eine hydraulische Bremseinheit im Topfgehäuse oder Scharnierarm. Diese fängt den Schwung der schließenden Tür ab und zieht das Frontblatt auf den letzten Zentimetern kontrolliert und leise an die Korpusvorderkante heran. Alle gedämpften Varianten sind unter Topfbänder / Schrankscharniere mit dämpfung (Soft Close) zusammengefasst. Ein technologisch ausgereiftes Bauteil mit dezenter Optik stellt das 4D 110° Soft-Close Scharnier, H0 Unsichtbare Montageplatte mit EURO-Schrauben und Abdeckungen, aufliegende Türen dar.

Federlose Scharniere für Push-to-Open

Bei grifflosen Möbeln, die über mechanische Druckschnäpper per Tastendruck öffnen, dürfen Scharniere mit Schließfeder oder Dämpfer nicht eingesetzt werden, da deren Rückstellkraft gegen den Federschnäpper arbeiten würde. Für solche Fronten kommen federlose Schrankscharniere zum Einsatz, die ein ungehindertes Aufspringen der Möbeltür nach Betätigung des Push-to-Open-Stößels sicherstellen.

Montageplatten und dreidimensionale 3D-Justierung

Die Montageplatte – meist als Kreuzmontageplatte gefertigt – bildet das Gegenstück an der Korpusseite. Sie wird in Distanzen wie H0 (0 mm Erhöhung) oder H2 (2 mm Distanz) gefertigt. Bei der Clip-Montage rastet der Scharnierarm werkzeuglos auf der Montageplatte ein, was das Einhängen und Aushängen großer Schranktüren erheblich vereinfacht.

Nach der Montage ermöglicht die 3D-Verstellung eine millimetergenaue Ausrichtung der Spaltmaße über Stellschrauben:

• Seitliche Auflagenverstellung: Reguliert das Fugenmaß zwischen Fronten sowie den Überstand zur Korpusaußenseite (typischer Bereich: +/- 2 mm).
• Tiefenverstellung: Positioniert die Tür näher an den Korpus oder weiter nach vorn, um ein Klappern oder Schleifen an den Korpuskanten zu verhindern.
• Höhenverstellung: Gleicht vertikale Versätze oben und unten aus. Bei fortschrittlichen Beschlägen wie dem 3D 110° Soft-Close-Scharnier, H0-Montageplatte, Aufsatztüren erfolgt diese Korrektur stufenlos über einen Exzenter direkt auf der Montageplatte.
• Optische Veredelung: Passende Metallabdeckungen für Scharnierarm und Topf kaschieren die Schraubenköpfe, wie beim 110° Soft-Close Scharnier Topfband, H0 Montageplatte mit EURO Schrauben mit Kappen, Eckanschlag.
