Einschraubdübel 8mm bilden das tragende Fundament moderner, formschlüssiger Korpusverbindungen im Möbelbau und sorgen in Kombination mit Exzentergehäusen für eine verdeckte, hochbelastbare und jederzeit lösbare Montage. Bei der Konstruktion von Kastenmöbeln fungiert ein Möbel Einschraubdübel als Zuganker, der die beim Spannen des Exzentergehäuses auftretenden Kräfte tief in das Plattenmaterial ableitet. Die Maßangabe von 8 mm bezieht sich hierbei vorrangig auf den exakten Bohrdurchmesser für Spreizdübel zur werkzeuglosen Einsteckmontage sowie auf metrische Verbindungsbolzen, die in Plattenwerkstoffen wie Spanplatte, MDF oder Multiplex dauerhaft sicheren Halt gewähren.

Funktionsweise und Verbindungstechnik im Möbelbau

Das Konstruktionsprinzip eines Exzenterverbinders basiert auf zwei perfekt aufeinander abgestimmten Komponenten: dem Verbindungsbolzen in der Schrankseite und dem Exzenter im Fach- oder Konstruktionsboden. Sobald der Exzenter im Gegenstück um rund 180° gedreht wird, greift dessen innere Kurvenbahn den speziell ausgeformten Kopf des Dübels und zieht die Plattenkanten mit hoher Spannkraft fugendicht zusammen.

Ein hochwertiger Einschraubdübel agiert im Holzwerkstoff wie der Ankerbolzen eines Bauwerksfundaments: Er verteilt punktuelle Zugbelastungen gleichmäßig in das Fasergefüge der Platte, wodurch ein Ausreißen der Kanten selbst bei hoher Belastung der Möbelkorpusse verhindert wird. Diese Art der Verbindung ist vollständig demontierbar, was den Transport von Schränken, Regalen und Sideboards in zerlegtem Zustand ermöglicht.

Gewindearten und Befestigungsmethoden

Für die Verankerung in der Trägerplatte stehen je nach Fertigungsverfahren und Plattenaufbau zwei wesentliche Ausführungsformen zur Verfügung:

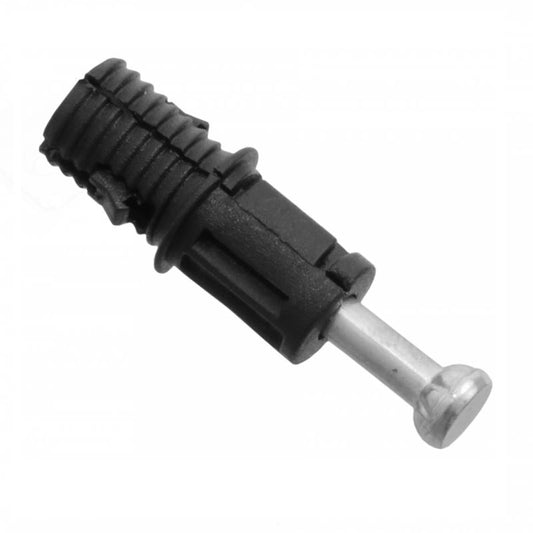

  • Einschraubdübel zum Erweitern (Spreizdübel für 8 mm Bohrung): Diese Bauteile bestehen aus einem verzinkten Stahlstift und einer Hülse aus technischem Kunststoff. Der Dübel wird direkt in eine 8 mm Bohrung eingesteckt. Zieht der Exzenter an, spreizt sich die Hülse im Bohrloch und verkrallt sich fest in der Spanplatte. Diese Variante erlaubt eine besonders zügige Vormontage ohne Schraubaufwand.

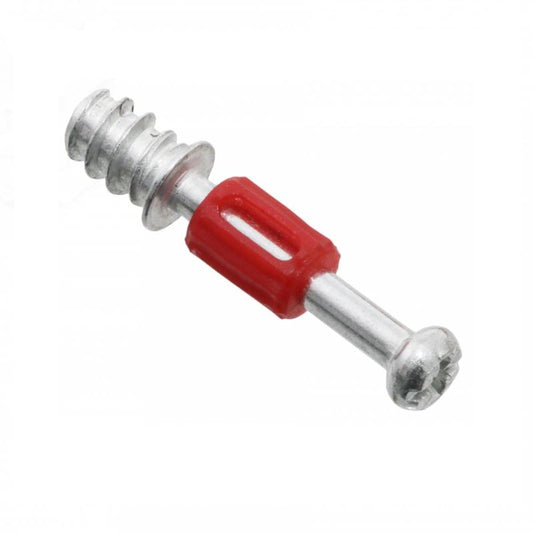

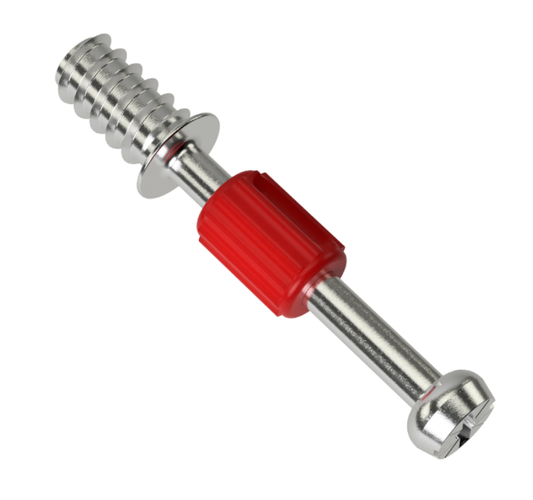

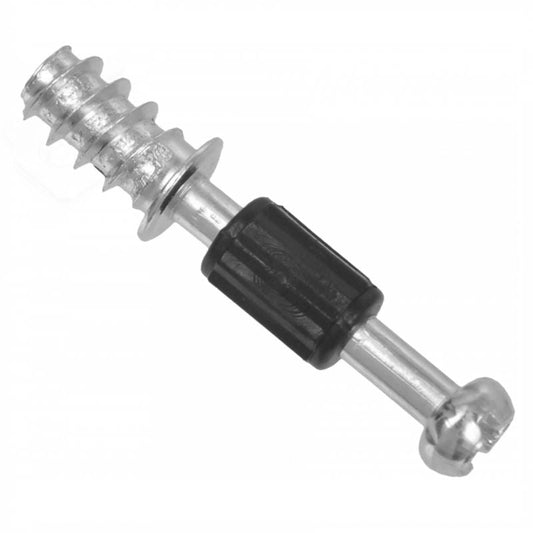

  • Einschraubdübel mit Eurogewinde: Diese Ausführungen besitzen ein ausgeprägtes, selbstschneidendes Holzgewinde (häufig mit einem Außendurchmesser von 6,3 mm bis 7 mm) und werden in eine 5 mm Vorbohrung eingedreht. Sie bieten maximale Auszugswerte in homogenen Holzwerkstoffen.

Maßkriterien und Spannmaße der Dübel

Die Auswahl des passenden Verbinders richtet sich nach dem Konstruktionsraster und der gewählten Plattenstärke. Die Längenangabe bezieht sich auf das funktionale Spannmaß von der Kante des Bauteils bis zur Achse der Exzenterbohrung.

Einsatzbereiche in Fertigung und Möbelreparatur

Die Anwendungsbereiche für Einschraubdübel Möbelverbinder decken die gesamte Bandbreite des Kastenmöbelbaus ab. Von stabilen Küchenunterschränken über Schreibtischcontainer bis hin zu großen Schrankwänden garantieren diese Beschläge dauerhafte Stabilität.

System 32 und industrielle Serienfertigung

Im standardisierten Möbelbau basieren Korpusbohrungen auf dem System 32. In diesem 32-mm-Raster lassen sich Spreizdübel für 8 mm Bohrungen sowie Eurogewinde-Dübel präzise positionieren. Durch standardisierte Bohrabstände von 37 mm zur Vorderkante fügen sich die Verbindungselemente nahtlos in automatisierte CNC-Abläufe und Lochreihenbohrungen ein.

Reparatur und Modifikation

Bei der Instandsetzung ausgerissener Verbindungspunkte in Spanplatten bieten 8 mm Spreizdübel eine zuverlässige Reparaturlösung. Ist ein ursprüngliches 5 mm Schraubloch beschädigt, kann es mit einem 8-mm-Bohrer sauber nachgearbeitet werden. Anschließend nimmt das vergrößerte Bohrloch einen Spreizdübel wie den Einschraubdübel zum erweitern L24mm, Ø8mm (100 Stk.) auf, wodurch der Korpus ohne Leimaufwand wieder volle Stabilität erlangt. Bei standardisierten Montagesystemen dienen diese Modelle zudem als passgenauer Ersatz für gängige Verbindungssysteme im Möbelbereich.

Montagehinweise und Verarbeitungsschritte

Eine präzise Ausführung der Bohrungen ist entscheidend für die Passgenauigkeit und Festigkeit der Korpusverbindung. Folgende Richtlinien sichern eine fachgerechte Montage:

  1. Bohren der Grundkörper: Für Spreizdübel wird ein exakter Bohrdurchmesser von 8 mm in der Seitenwand benötigt. Die Bohrtiefe beträgt in der Regel 11 mm. Bei Dübeln mit Eurogewinde ist eine 5 mm Bohrung mit einer Tiefe von 11 mm bis 12 mm vorzusehen. Ein Bohrer mit Zentrierspitze verhindert das Verlaufen auf beschichteten Platten.
  2. Setzen der Dübel: Spreizdübel werden bündig in die 8 mm Öffnung eingedrückt. Eurogewinde-Dübel werden per Hand oder mit dem Akkuschrauber eingedreht. Der Antrieb im Dübelkopf entspricht dem Pozidriv-Kreuzschlitz PZ2. Das Drehmoment muss so eingestellt sein, dass der Anschlagkragen plan auf der Plattenoberfläche aufliegt, ohne die Holzfasern im Kern zu überdrehen.
  3. Zusammenfügen der Bauteile: Die Stirnseiten der Fachböden (Bohrungsdurchmesser für den Schaft meist 7 mm bis 8 mm) werden auf die vorstehenden Dübelköpfe geschoben. Durch das Drehen des Exzentergehäuses um 180° schließt die Fuge kraftschlüssig.

Bedarfsgerechte Verpackungsgrößen für Handwerk und Industrie

Je nach Projektumfang stehen verschiedene Mengeneinheiten zur Verfügung, die vom Einzelbedarf bis hin zur industriellen Fertigung reichen:

Verwandte Beschläge und Systemkategorien

Für eine vollständige Möbelkonstruktion finden Sie im Sortiment weitere passende Beschlagskomponenten:

Häufig gestellte Fragen

Welchen Bohrdurchmesser erfordert ein Einschraubdübel 8mm?

Für Spreizdübel zum Erweitern mit der Bezeichnung 8 mm ist eine Bohrung von exakt 8 mm Durchmesser und etwa 11 mm Tiefe in der Plattenfläche erforderlich. Handelt es sich hingegen um einen Dübel mit 7 mm Eurogewinde, beträgt der Vorbohrdurchmesser in Spanplatte oder MDF 5 mm bei einer Bohrtiefe von 11 mm bis 12 mm.

Wie funktioniert ein Einschraubdübel zum Erweitern?

Ein Spreizdübel zum Erweitern wird ohne Werkzeug in eine vorgebohrte 8 mm Öffnung gesteckt. Sobald das Exzentergehäuse im Gegenstück angezogen wird, zieht es den integrierten Stahlstift an. Dadurch spreizt sich die Kunststoffhülse fest im Bohrloch und stellt eine hochfeste, lösbare Verbindung her.

Welches Werkzeug wird zum Eindrehen von Eurogewinde-Dübeln benötigt?

Einschraubdübel mit Eurogewinde besitzen im Kopf einen Kreuzschlitzantrieb der Größe PZ2 (Pozidriv). Die Montage erfolgt manuell mit einem passenden Schraubendreher oder maschinell mit einem Akkuschrauber bei niedrigem Drehmoment, damit das Gewinde im Plattenwerkstoff nicht überdreht wird.

Was bedeutet das Spannmaß von 24 mm, 28 mm oder 34 mm?

Das Spannmaß definiert den genauen Abstand von der Außenkante des Werkstücks bis zum Mittelpunkt der 15 mm Exzenterbohrung im Regalboden. Das gewählte Spannmaß des Dübels muss exakt mit dem Bohrabstand des Exzentergehäuses übereinstimmen, um eine bündige Fuge zu gewährleisten.

Sind Einschraubdübel mit 8 mm Durchmesser wiederverwendbar?

Ja, sowohl Spreizdübel als auch Eurogewinde-Dübel sind für mehrfache Montagen ausgelegt. Wird der Exzenter gelöst, entspannt sich der Spreizmechanismus, und die Platten können auseinandergezogen werden. Das Gewinde der Euro-Varianten lässt sich bei Bedarf ebenfalls schonend herausdrehen.
