Einschraubdübel 24mm bilden das tragende Fundament moderner Korpusverbindungen und sorgen als Einschraubdübel Holz für eine formschlüssige, hochfeste und jederzeit reversibel lösbare 90-Grad-Verbindung in Möbelkorpussen. Das charakteristische Nennmaß von 24 mm beschreibt dabei das präzise Spannmaß: die lichte Distanz vom integrierten Anschlagkragen bis zum geometrischen Mittelpunkt des Bolzenkopfes. Eingesetzt in Verbindung mit passenden Exzentergehäusen garantieren diese Verbindungsbolzen exakte Fugenschlüsse bei gängigen Plattenstärken von 15 mm und 16 mm. Ob bei der handwerklichen Einzelanfertigung, dem modularen Möbelbau oder der professionellen Serienfertigung: Das Bauteil dient im Verbund als verlässlicher stählerner Anker, der die auftretenden Zugkräfte tief in das Gefüge des Holzwerkstoffs ableitet und ein Auswandern der Plattenkanten dauerhaft verhindert.

Funktionsprinzip und mechanischer Aufbau von 24-mm-Dübeln

Im Möbel- und Innenausbau bildet das Zusammenspiel aus Einschraubbolzen und Exzenter die tragende Säule stabiler Kastenkonstruktionen. Die Bauteile sind konstruktiv exakt in drei Funktionszonen unterteilt:

  • Kopfbereich mit Verriegelungsnut: Der gehärtete Pilzkopf wird beim Drehen des Exzenters im Nachbarbauteil formschlüssig hintergriffen und mit kontinuierlicher Zugspannung an die Korpuskante herangezogen.
  • Anschlagkragen: Ein flacher Bund gewährleistet den exakten Tiefenstopp bei der Montage. Er schließt plan mit der Plattenoberfläche ab und definiert die verbleibende Schaftlänge von 24 mm fehlerfrei.
  • Verankerungsschaft: Der untere Bereich schneidet sich entweder direkt in den Werkstoff ein, wird über ein metrisches Gewinde geführt oder verkrallt sich als Spreizanker in einer Vorbohrung.

Während klassische Holzdübel Querkräfte aufnehmen und Schiebekräfte kompensieren, absorbieren diese Möbelverbinder reine Zuglasten. Im Verbund entsteht eine hochbelastbare Eck- oder Mittelwandverbindung, die sich bei Umzügen oder Umbauten ohne Verschleiß wiederholt demontieren lässt.

Gewindearten für spezifische Plattenwerkstoffe

Die Auswahl der Verankerungsmethode richtet sich nach dem Trägermaterial – sei es rohe oder beschichtete Spanplatte, MDF oder Massivholz – sowie nach den statischen Anforderungen der Möbelkonstruktion.

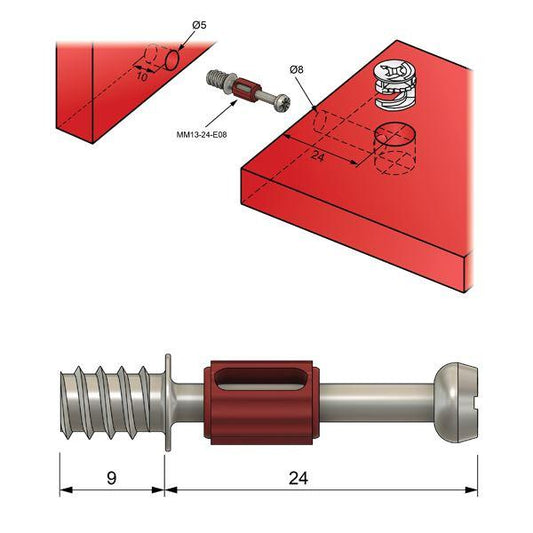

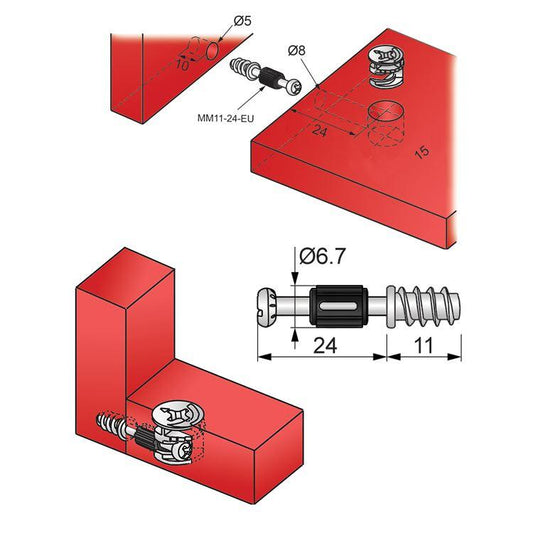

Direktverschraubung über Eurogewinde

Das asymmetrische Eurogewinde besitzt eine ausgeprägte Gewindeflanke mit hoher Steigung. Es schneidet sich spanlos in das Gefüge von Spanplatten ein, ohne die Deckschichten aufzusprengen. Für die Verarbeitung ist eine Standardbohrung von 5 mm Durchmesser erforderlich, wie sie im industriellen System 32 üblich ist. Für Reparaturen oder Prototypen empfiehlt sich der Einschraubdübel mit Eurogewinde L24mm (1 Stk.) in Zink/Schwarz oder die Ausführung als Einschraubdübel mit Eurogewinde - 24mm - 1 Stk. in Verzinkt/Rot. Bei größeren Fertigungsserien minimieren Vorratspakete wie der Einschraubdübel mit Eurogewinde - 24mm - 1000 Stk. die Rüstzeiten im Werkstattbetrieb.

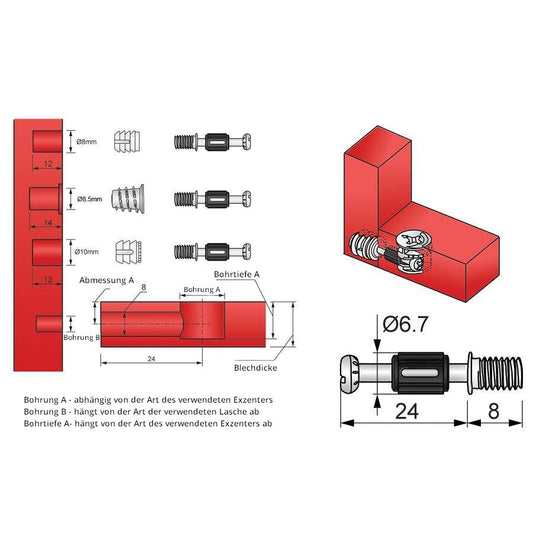

Metrisches M6-Gewinde für höchste Auszugskräfte

Ausführungen mit metrischem M6-Maschinengewinde bieten maximale Festigkeit bei wiederholter Montage. Der Bolzen greift hierbei nicht direkt in das Holz, sondern wird in zuvor gesetzte Gewindemuffen, Rampamuffen oder Spreizeinsätze eingedreht. Dadurch bleibt die Bohrung in der Schrankseite dauerhaft verschleißfrei, selbst wenn der Schrankkorpus mehrfach zerlegt wird. Für industrielle Fertigungslinien oder anspruchsvolle Montageprojekte stehen Varianten wie der Einschraubdübel mit M6 Schraubengewinde L24mm (1000 Stk.) bereit, während der Einschraubdübel mit M6 Schraubengewinde L24mm (1 Stk.) ideal zur Instandsetzung einzelner Verbindungspunkte dient.

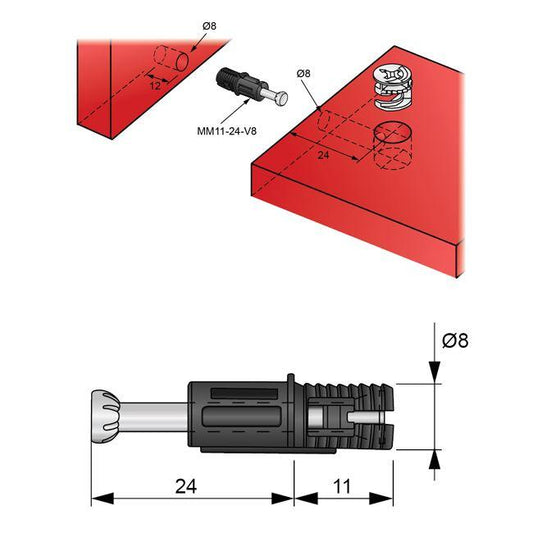

Spreizdübel zur werkzeuglosen Schnellmontage

Spreizbare Ausführungen besitzen eine widerstandsfähige Ummantelung aus Kunststoff über einem verzinkten Stahlkern. Sie werden in eine Bohrung mit 8 mm Durchmesser eingesteckt oder leicht eingetrieben. Sobald der Exzenter angezogen wird, zieht sich der Innenkonus an und presst die segmentierte Kunststoffhülse formschlüssig gegen die Lochwandung. Für diesen unkomplizierten Beschlag bietet sich der Einschraubdübel zum erweitern L24mm, Ø8mm (1 Stk.) oder für Serienfertiger das Gebinde Einschraubdübel zum erweitern L24mm, Ø8mm (1000 Stk.) an.

Präzise Bohr- und Montagemaße im Korpusbau

Eine dauerhafte Stabilität steht und fällt mit der Genauigkeit des Bohrbildes. Das Spannmaß von 24 mm verlangt eine exakt platzierte 15-mm-Topfbohrung für das Exzentergehäuse im horizontalen Konstruktionsboden oder Regalboden:

  • Bohrabstand Kante-Exzenter: Der Mittelpunkt der 15-mm-Exzenterbohrung muss exakt 24 mm von der Stirnkante des Plattenelements entfernt gebohrt werden.
  • Stirnbohrung Korpusseite: Die 5-mm-Bohrung für das Eurogewinde beziehungsweise die 8-mm-Bohrung für Spreizmuffen wird im Raster des System 32 rechtwinklig zur Seitenwand eingebracht.
  • Bohrtiefe: Ein Tiefenanschlag verhindert das Durchbohren dünner Seitenwände (typischerweise 15 mm bis 16 mm Materialstärke) und sichert den vollen Sitz des Gewindeschafts.
  • Werkzeugeinsatz: Beim Eindrehen von Hand oder mit dem Akkuschrauber empfiehlt sich ein passender Kreuzschlitzantrieb (PZ2 oder PH2) bei streng kontrolliertem Drehmoment, um ein Überdrehen in Spanplatten zu verhindern.

Nach dem Zusammenbau und Anziehen der Verbinder lassen sich sichtbare Exzentergehäuse im Schrankinneren durch farblich abgestimmte Abdeckkappen sauber verdecken, um ein harmonisches Gesamtbild zu erzielen.

Anwendungsbereiche in Werkstatt, Innenausbau und Möbelfertigung

Das 24-mm-Spannmaß ist der am weitesten verbreitete Standard bei zerlegbaren Kastenmöbeln im Wohn-, Büro- und Objektbereich. Typische Einsatzfelder umfassen:

  • Kleiderschränke und Garderoben: Sichere Verbindung von Oberböden, Unterböden und festen Mittelseiten, oft ergänzt durch funktionale Elemente wie eine Ausziehbare Kleiderstange im Schrankinneren.
  • Küchenmöbel und Hängeschränke: Rechtwinklige Fixierung von Korpuselementen vor dem Einsetzen der Rückwand sowie Montage von Auszugssystemen wie einem Küchenschrank Auszug 20 cm.
  • Büro- und Systemmöbel: Stabile, wiederholt zerlegbare Schreibtisch- und Rollcontainerkonstruktionen, bei denen Beschläge wie ein Schrankschloss mit Gestänge oder praktische Kabeldurchführungen integriert werden.
  • Kompakte Beimöbel: Standfeste Sideboards und Kommoden, deren Unterbauten durch höhenjustierbare Sockelfüße verstellbar oder moderne Möbelfüße Metall ergänzt werden.

Verwandte Maße und ergänzende Beschlagtechnik

Je nach Plattenstärke, Exzenterdurchmesser und statischen Anforderungen erfordern Möbelkonstruktionen abgestimmte Beschlagvarianten. Das Gesamtsortiment umfasst in der Kategorie Einschraubdübel alle relevanten Schaftlängen und Montagesysteme.

Passende Alternativen und Ergänzungen für Ihr Projekt:

Häufig gestellte Fragen

Was bedeutet das Maß 24 mm bei einem Einschraubdübel genau?

Die Angabe 24 mm bezeichnet das lichte Spannmaß des Dübels. Es misst den genauen Abstand von der Unterkante des Anschlagkragens, der plan auf der Korpuskante aufliegt, bis zum Zentrum des pilzförmigen Dübelkopfes. Dieser Wert entspricht dem Bohrabstand von der Außenkante des Fachbodens bis zur Mitte der 15-mm-Exzenterbohrung.

Kann ein 24-mm-Einschraubdübel als Ersatz für Möbel bekannter schwedischer Möbelhäuser genutzt werden?

Ja, viele Möbelserien nutzen genormte Exzenterverbindungen mit 24 mm Spannmaß. Maßgeblich für den passgenauen Ersatz sind das Spannmaß, gemessen vom Kragen bis zur Kopfmitte, und der Schafttyp. Prüfen Sie mit einem Messschieber, ob das Original ein selbstschneidendes 5-mm-Eurogewinde, einen 8-mm-Spreizdübel oder ein metrisches M6-Gewinde aufweist.

Welcher Bohrdurchmesser wird für Einschraubdübel mit Eurogewinde benötigt?

Für Einschraubdübel mit Eurogewinde ist eine Vorbohrung von exakt 5 mm Durchmesser in der Schrankseitenwand erforderlich. Das Gewinde schneidet sich beim Eindrehen formschlüssig in den Holzwerkstoff ein. Eine präzise Bohrung im System 32 verhindert das Aufplatzen des Plattenmaterials und gewährleistet optimale Auszugswerte.

Wie repariert man ein ausgerissenes 5-mm-Bohrloch für Einschraubdübel?

Ein ausgerissenes 5-mm-Bohrloch in einer Spanplatte bohren Sie sauber auf 8 mm oder 10 mm auf. Drehen Sie anschließend eine metallische Einschraubmutter mit M6-Innengewinde bündig in die Bohrung ein. Danach verwenden Sie statt des Eurogewindedübels einen Einschraubdübel mit M6-Maschinengewinde und gleichem 24-mm-Spannmaß, um die Stabilität wiederherzustellen.

Wann sollte man zu Spreizdübeln mit Kunststoffhülse greifen?

Spreizdübel mit 8 mm Schaftdurchmesser eignen sich für schnelle Montagen ohne Gewindeschneiden. Durch das Einstecken in eine 8-mm-Bohrung spreizt sich der Dübel beim Anziehen des Exzenters formschlüssig in der Spanplatte fest. Diese Variante gleicht geringe Bohrungstoleranzen elastisch aus und spart Zeit in der Korpusmontage.
