Gewindeeinsatz bezeichnet eine metallische oder aus Polymerwerkstoffen gefertigte Buchse, die dauerhaft in Baustoffe wie Spanplatte, MDF, Massivholz oder Thermoplaste eingebracht wird, um hochbelastbare, metrische Schraubverbindungen bereitzustellen. Ob als Gewindeeinsatz Kunststoff zur schonenden Einbettung in Feuchtbereichen oder als massive Ausführung aus einer Zink-Aluminium-Legierung (ZnAl) für den Korpusbau: Gewindebuchsen verhindern das Ausreißen von Gewindegängen bei wiederholter Beanspruchung. Während normale Holzschrauben nach mehrmaligem Lösen ihre Festigkeit verlieren, schafft ein Gewindeeinsatz eine langlebige Aufnahme für metrische Maschinenschrauben und Gewindestangen im handwerklichen sowie industriellen Möbelbau.

Funktionsprinzip und mechanische Verankerung

In modernen Plattenwerkstoffen stoßen gewöhnliche Schrauben schnell an ihre physikalischen Grenzen. Bei Weichholz, Faserplatten oder Kunststoffen reicht die Scherfestigkeit des Kernmaterials nicht aus, um punktuell wirkende Zug- und Biegekräfte dauerhaft aufzunehmen. Ein fachgerecht montierter Einsatz fungiert im Trägermaterial wie ein tief verankertes Fundament, das die Lasten großflächig in das Gefüge ableitet und punktuelle Spannungsspitzen neutralisiert.

Die Verankerung erfolgt je nach Bauart über zwei grundlegende Wirkprinzipien:

  • Formschlüssiges Eindrehen: Bei metallischen Einschraubmuffen schneidet sich ein grobes, weit ausladendes Außengewinde in das umgebende Holzgefüge ein. Dies garantiert eine maximale Auszugskraft entlang der Schraubenachse.
  • Kraft- und Reibschluss durch Einpressen: Zylindrische Hülsen aus Kunststoff oder Rändelbuchsen nutzen Außenrippen, Widerhaken oder strukturierte Mantelflächen. Beim Einpressen verkrallt sich die Kontur in der Wandung des Bohrlochs, wodurch ein Mitdrehen beim Festziehen des Gewindes zuverlässig unterbunden wird.

Durch diese Konstruktion lassen sich Beschläge, Möbelfüße oder Rahmenelemente beliebig oft montieren und demontieren, ohne dass das Trägermaterial ermüdet oder ausbricht.

Werkstoffe und technische Ausführungen

Die Auswahl des passenden Gewindeeinsatzes richtet sich primär nach den mechanischen Anforderungen, der Plattenstärke und den chemischen Umgebungsbedingungen.

Zink-Aluminium-Druckguss (ZnAl) und Metall

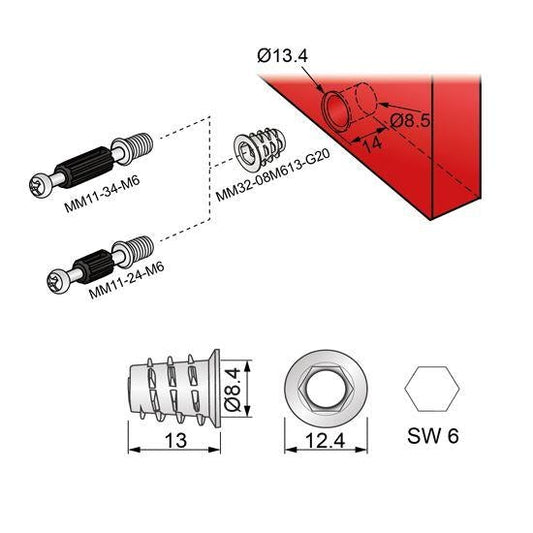

Für hochbelastete Holzverbindungen bildet eine Zink-Aluminium-Legierung den industriellen Standard. Diese Bauteile zeichnen sich durch hohe Formstabilität, Korrosionsbeständigkeit und präzise gefertigte metrische Innengewinde aus. Die äußeren Schneidkanten verdrängen das Holzmaterial gezielt in die Gewindetäler und erzeugen dadurch einen festen Halt im Plattenkern. Für Standardverbindungen in Spanplatten ab 15 mm Stärke bewährt sich beispielsweise der kompakte Gewindeeinsatz M6 - 8x10mm - 100 Stk, der durch seine Länge von 10 mm ein Durchbrechen auf der Plattenrückseite verhindert.

Kunststoff-Gewindehülsen und Polymereinsätze

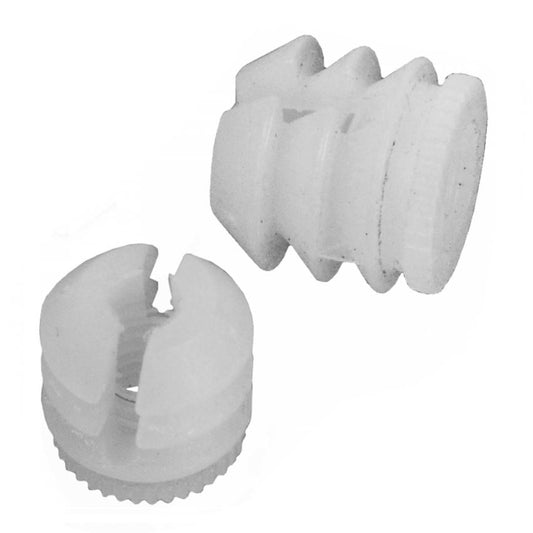

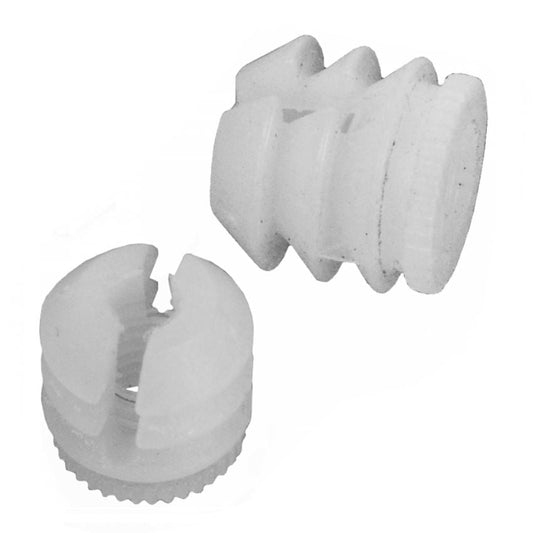

Ein Kunststoff Gewindeeinsatz aus robustem Polyamid bietet spezifische Vorteile in Feuchträumen, im Laborbereich oder bei leichten Vorrichtungen. Da Kunststoffe vollkommen unempfindlich gegenüber Feuchtigkeit sind, kommt es weder zu Rostbildung noch zu Kontaktkorrosion mit montierten Schrauben. Zudem gewährleistet das elastische Verhalten des Kunststoffs eine gewisse Dämpfung gegenüber Schwingungen. Varianten wie der weiße Gewindeeinsatz M8 - Weiß - 1 Stk mit 8,8 mm Außendurchmesser und 11 mm Einbaulänge werden montagefreundlich in präzise Vorbohrungen eingepresst. Für größere Serienfertigungen steht dieser Typ auch als Gewindeeinsatz M8 - Weiß - 1000 Stk zur Verfügung.

Metrische Dimensionen im Möbel- und Innenausbau

Die Nenngröße des Innengewindes bestimmt das Einsatzspektrum im konstruktiven Möbelbau:

M4: Filigrane Bauteile und Fronten

Ein Gewindeeinsatz M4 sowie schlanke Gewindebuchsen M4 eignen sich für geringe Materialstärken und dekorative Bauteile. Typische Anwendungsbereiche sind Frontblenden, bei denen Möbelgriffe oder Zierbeschläge nicht durchgehend verschraubt werden dürfen, sowie Elektronikgehäuse und Kleinvorrichtungen. Durch geringe Vorbohrdurchmesser bleibt die Stabilität des Trägers unberührt.

M6: Der universelle Standard im Korpusbau

Das metrische Gewinde M6 ist das am weitesten verbreitete Maß für Korpusverbindungen, Bettbeschläge und Schrankkonstruktionen. Um unterschiedlichen Materialdichten gerecht zu werden, stehen diverse Außengeometrien bereit:

M8 und M10: Tragfähige Verbindungen für Standelemente

Sobald hohe statische oder dynamische Kräfte wirken, kommen Einsätze der Dimensionen M8 und M10 zum Einsatz. Dies betrifft vor allem Unterkonstruktionen für Schränke, Tische oder Regalanlagen. Für robuste Gewindeaufnahmen bei Fußelementen eignet sich unter anderem der Gewindeeinsatz M10 - Weiß - 100 Stk, der im Korpusboden eingepresst wird und eine direkte Aufnahme für Nivelliergleiter bietet.

Schritt-für-Schritt-Anleitung: Montage und Verarbeitung

Die Auszugsfestigkeit einer Verbindung hängt maßgeblich von der korrekten handwerklichen Vorbereitung und Ausführung der Bohrung ab.

1. Vorbohren und Kanten anfasen

Wählen Sie den Bohrdurchmesser stets abgestimmt auf den Werkstoff und den Kerndurchmesser des Gewindeeinsatzes:

  1. Spanplatten und Weichholz: Wählen Sie den Bohrer exakt im Maß des Zylinderkerns (ohne Schneidflanken) oder maximal 0,5 mm kleiner. Beim Eindrehen wird das Fasermaterial komprimiert, was den Halt verbessert.
  2. Hartholz (Buche, Eiche): Da Hartholz kaum nachgibt, muss das Bohrloch exakt dem Kerndurchmesser entsprechen. Ein zu kleines Bohrloch führt zu überhöhtem Drehmoment und kann das Werkstück spalten.
  3. Oberflächenfase anbringen: Senken Sie das Bohrloch an der Oberfläche ca. 1 mm tief mit einem 90°-Kegelsenker an. Dies verhindert wirksam, dass die empfindliche Melamin- oder Furnierbeschichtung beim Eindringen des Einsatzes splittert.

2. Lotrechtes Eindrehen von ZnAl-Muffen

Einschraubgewindeeinsätze verfügen über einen Innensechskant oder Schlitzantrieb. Setzen Sie das Werkzeug absolut rechtwinklig zur Werkstückoberfläche an. Ein Schiefstand führt dazu, dass die montierte Schraube später verkantet und das anzubindende Möbelteil nicht plan anliegt. Drehen Sie den Einsatz so weit ein, dass er bündig mit der Plattenoberfläche abschließt oder etwa 0,5 mm bis 1,0 mm unterhalb der Kante versenkt ist.

3. Kaltes Fügen und Einpressen von Polymerhülsen

Eine Kunststoff Gewindehülse wird ohne Drehbewegung linear in die passgenaue Bohrung eingetrieben. Nutzen Sie dazu einen Schonhammer oder eine mechanische Einpressvorrichtung, um den Bund plan aufzulegen. Die Außenrippen schneiden sich in das Material ein und blockieren jede Rotationsbewegung.

Praxisanwendungen und Instandsetzung

Neben dem Neubau von Kastenmöbeln, Tischen und Betten sind Gewindeeinsätze das bevorzugte Hilfsmittel zur Reparatur von beschädigten Möbelteilen. Wenn Scharniertöpfe, Schrankverbinder oder Griffe durch Überlastung aus dem Holz herausgerissen sind, lässt sich das beschädigte Loch sauber auf 8 mm oder 10 mm aufbohren. Durch das Einsetzen einer passenden Gewindebuchse erhält die Schadstelle ein unverschleißbares Metallgewinde, das mit Maschinenschrauben wieder voll belastbar ist.

Passende Komponenten und verwandte Beschlagsysteme

Für eine vollständige Möbelkonstruktion lassen sich Gewindeeinsätze mit diversen Beschlagkategorien kombinieren:

  • Möbelverbinder: Zur statischen Kopplung von Korpuswänden, Traversen und Fachböden über Bolzen- und Exzentersysteme.
  • Sockelfüße verstellbar: Gewindebasierte Möbelfüße zur präzisen Höhenjustierung an Küchen- und Wohnkorpussen über M8- oder M10-Aufnahmen.
  • Tischbeine Höhenverstellbar: Stabile Standbeine für Schreib- und Esstische, die über metrische Gewindeplatten sicher befestigt werden.
  • Möbelrollen: Rollensysteme mit Gewindestift zur flexiblen Montage unter Rollcontainern oder mobilen Werkbänken.
  • Topfbänder / Schrankscharniere: Anschlagtechnik für Drehtüren, passend für Schrankkorpusse im modernen Innenausbau.
  • Schubladenschienen mit Dämpfung: Hochwertige Auszugssysteme mit integriertem Softeinzug für Schrank- und Küchenauszüge.
  • Hülsenschrauben: Zur stabilen Verbindung zweier Schrankkorpusse durch seitliche Durchgangsbohrungen.
  • Holzschrauben und Möbelschrauben: Das Basissortiment für die direkte und verdeckte Montage von Beschlägen und Holzelementen.
  • Abdeckkappen: Zur sauberen optischen Verblendung von Montageöffnungen, Bohrungen und Verbinderelementen.

Häufig gestellte Fragen

Welchen Bohrdurchmesser benötigt ein Gewindeeinsatz M6 in Spanplatten?

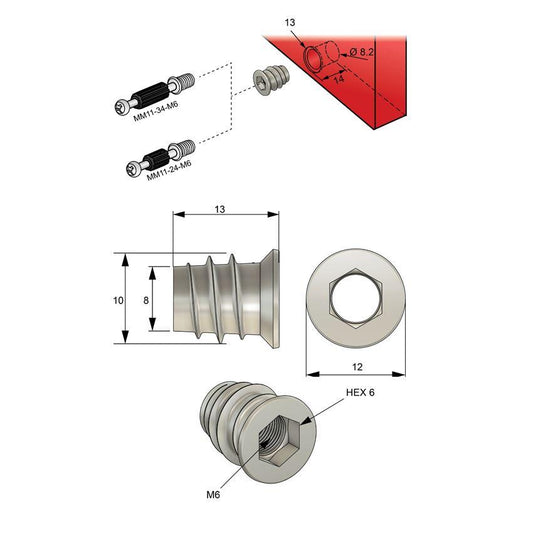

Der Bohrdurchmesser richtet sich nach dem Kerndurchmesser des Einsatzes, nicht nach dem M6-Innengewinde. Bei einem Außendurchmesser von 8 mm wird in weichen Spanplatten meist mit 7,5 mm bis 8,0 mm vorgebohrt. Bei einem 10 mm Außendurchmesser beträgt der ideale Bohrerdurchmesser 8,5 mm bis 9,0 mm, damit das Außengewinde optimal im Material greift.

Was ist der Vorteil von Gewindeeinsätzen gegenüber normalen Holzschrauben?

Gewindeeinsätze stellen ein verschleißfreies, metrisches Innengewinde bereit. Während herkömmliche Holzschrauben bei wiederholtem Eindrehen die Holzfasern zerstören und an Haltekraft verlieren, können Maschinenschrauben in Gewindebuchsen beliebig oft gelöst und angezogen werden. Zudem verteilen die Einsätze mechanische Zugkräfte über eine deutlich größere Fläche im Werkstoff.

Wann werden Gewindeeinsätze aus Kunststoff eingesetzt?

Kunststoff-Gewindeeinsätze kommen zum Einsatz, wenn vollständige Korrosionsbeständigkeit, elektrische Isolierung oder geringes Eigengewicht gefragt sind. Sie eignen sich hervorragend für Möbel in Feuchträumen, für leichte Steckverbindungen oder als Einpressbuchsen für Nivellierfüße mit metrischen Gewinden wie M8 oder M10.

Wie lässt sich verhindern, dass die Melaminbeschichtung beim Eindrehen ausreißt?

Um das Ausreißen der Beschichtung zu vermeiden, muss das vorgebohrte Loch vor dem Eindrehen des Gewindeeinsatzes mit einem Kegelsenker angefast werden. Die Senkung sollte circa 1 mm tief und geringfügig breiter als der Außendurchmesser der Schneidflanken sein, damit das Material beim Einschneiden nicht nach oben gedrückt wird.

Können ausgeleierte Bohrlöcher im Möbelbau mit Gewindeeinsätzen repariert werden?

Ja, dies ist eine bewährte Reparaturmethode. Ausgerissene Bohrungen von Scharnieren oder Griffen werden mit einem Bohrer auf das Maß der Gewindebuchse (z. B. 8 mm oder 10 mm) sauber erweitert. Nach dem Einsetzen der Muffe lässt sich der Beschlag mit einer passenden M6-Maschinenschraube wieder dauerhaft stabil montieren.
