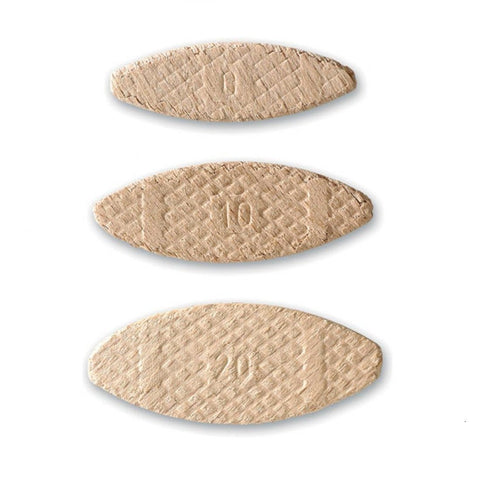

6Exzenterverbinder Exzenter 9Flachdübel Flachdübel 18Gewindeeinsatz Gewindeeinsatz 2Hülsenschrauben Hülsenschrauben 2Einschlagmuttern Einschlagmuttern 31Einschraubdübel Einschraubdübel

Verwandte Kategorien

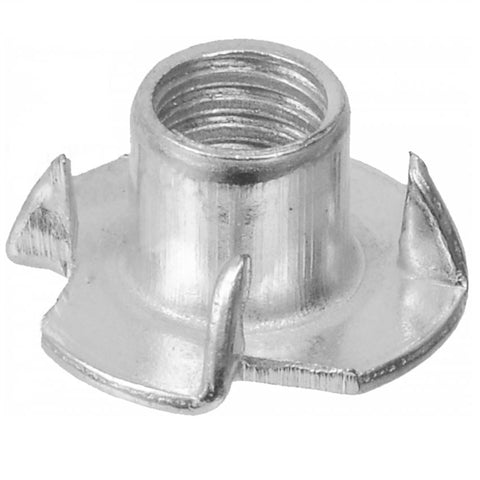

Einschlagmuttern sind spezialisierte Gewindeeinsätze aus Metall, die mit einem zylindrischen Schaft, einem metrischen Innengewinde sowie einem flachen Auflageflansch mit rechtwinklig gebogenen Krallen ausgestattet sind, um hochbelastbare, wiederlösbare Schraubverbindungen in Holz und Holzwerkstoffen zu schaffen.

Funktionsprinzip und mechanischer Aufbau von Krallenmuttern

In der handwerklichen und industriellen Möbelfertigung stellen Befestigungspunkte in weichen Trägermaterialien wie Spanplatten, MDF oder Nadelholz eine statische Herausforderung dar. Maschinenschrauben mit metrischem Gewinde können nicht direkt in faserige Werkstoffe geschnitten werden, ohne bei Zugbelastungen auszureißen. Die Einschlagmutter löst dieses Problem durch eine funktionale Lastverteilung. Die vier scharfkantigen Krallen graben sich beim Eintreiben in das Trägermaterial wie die Steigeisen eines Bergsteigers in vereisten Firn und sichern die Hülse dauerhaft gegen Verdrehung, während der breite Flansch als massives Widerlager fungiert.

Die mechanische Konstruktion setzt sich aus drei wesentlichen Zonen zusammen:

  • Die Gewindehülse: Ein zylindrischer Schaft mit präzisem metrischem Innengewinde (beispielsweise M6 oder M8), der in die vorgebohrte Öffnung des Werkstücks eingeführt wird und die Schraube führt.
  • Der Auflageflansch: Ein flacher Kragen, der das Durchziehen der Hülse durch das Bohrloch verhindert und axiale Zugkräfte flächig in das Holz einleitet.
  • Die Verankerungskrallen: Im 90°-Winkel abgewinkelte Zähne, die sich beim Einschlagen formschlüssig im Werkstoff festsetzen und Torsionskräfte beim Festziehen der Schraubverbindung aufnehmen.

Das Wirkprinzip basiert grundlegend auf der rückseitigen Montage. Die Mutter wird auf der Seite des Werkstücks eingesetzt, die der späteren Zugbelastung abgewandt ist. Sobald von der Vorderseite eine Schraube eingedreht und angezogen wird, zieht sich der Flansch fest gegen das Material. Die Verbindung stabilisiert sich unter Last selbst, da ein Ausreißen nach vorne durch den Flansch mechanisch verhindert wird.

Das passende Einschlagmuttern-Sortiment nach Gewindegrößen

Die Auswahl des passenden Gewindedurchmessers richtet sich nach den auftretenden statischen und dynamischen Lasten des jeweiligen Möbelprojekts.

Einschlagmuttern M6 für Standardverbindungen

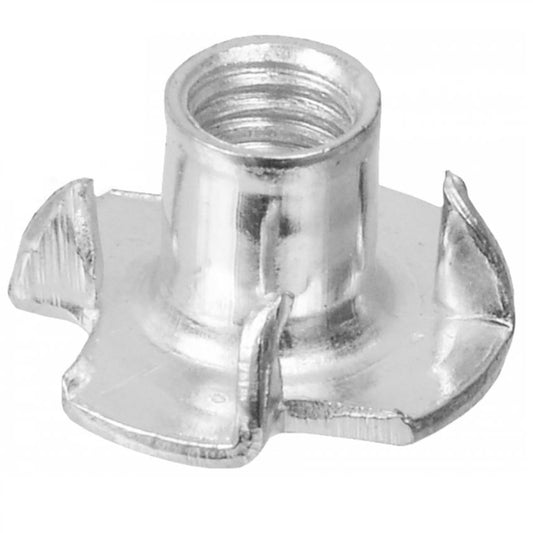

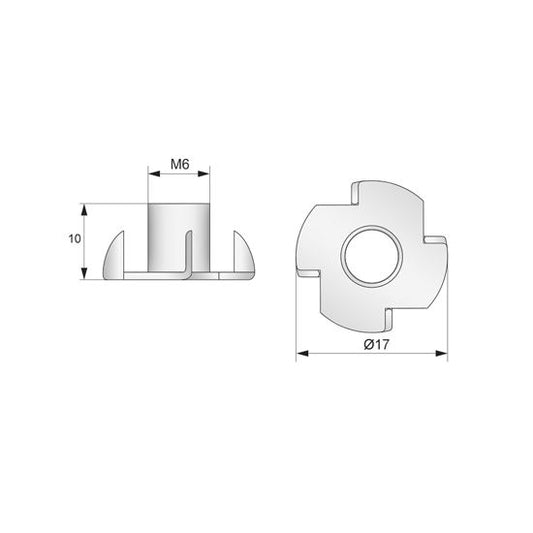

Gewindeeinsätze im Format M6 sind die am weitesten verbreitete Dimension im modernen Korpus- und Innenausbau. Eine Einschlagmutter Holz M6 wird vorwiegend dort eingesetzt, wo lösbare Verbindungen für Schrankelemente, modulare Regalkonstruktionen oder Blenden gefordert sind. Für die Aufnahme der Gewindehülse ist in der Regel ein präzises Bohrloch mit einem Durchmesser von 7,5 mm bis 8,0 mm erforderlich. In der industriellen Serienfertigung sowie im Schreinereibedarf gewährleisten Großgebinde wie die Einschlagmuttern M6 - Verzinkter Stahl 1000 Stk. eine wirtschaftliche Bevorratung ohne Unterbrechungen im Arbeitsablauf.

Einschlagmuttern M8 für hohe Traglasten

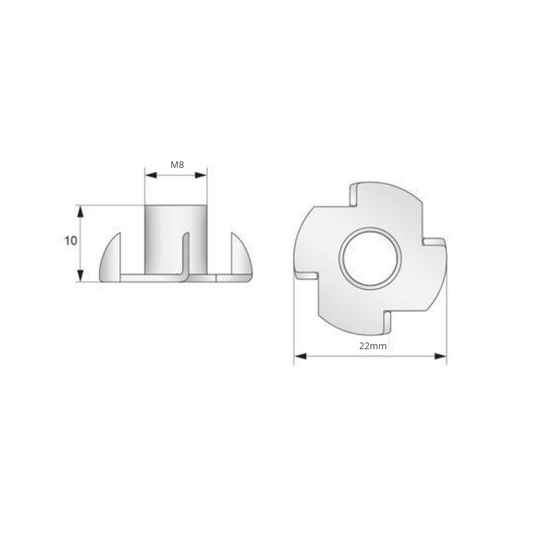

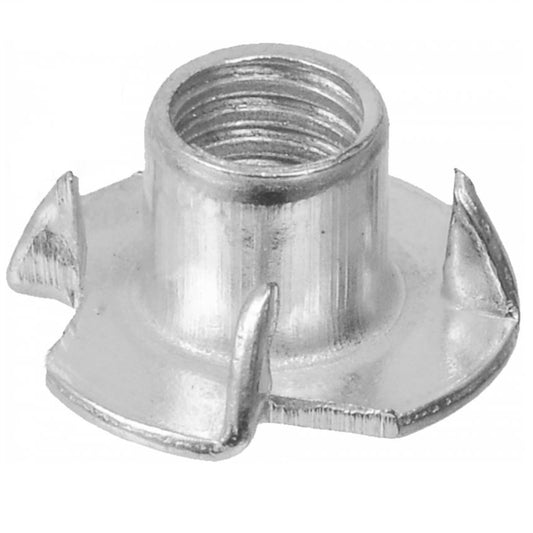

Für stark beanspruchte Bauteile, Scherkräfte und höhere Gewichtsbelastungen bildet das Format M8 die solide Grundlage. Eine Einschlagmutter M8 Holz erfordert herstellerübergreifend typischerweise eine Vorbohrung von 9,5 mm bis 10,0 mm. Sie dient als Standardverankerung für tragende Möbelelemente, Unterkonstruktionen von Sitzmöbeln sowie zur stabilen Montage verstellbarer Bauteile. Handwerksbetriebe und Serienhersteller greifen hierbei auf Großpackungen wie die Einschlagmuttern M8 - Verzinkter Stahl 1000 Stck. zurück, um Verbindungspunkte effizient vorzubereiten.

Weitere Gewindemaße (M4, M5, M10, M12)

Neben den gängigen Größen M6 und M8 deckt das Größenspektrum weitere Spezialbereiche ab:

  • M4 und M5: Werden im Lautsprecher- und Gehäusebau geschätzt, um empfindliche Chassis und Abdeckungen präzise und vibrationssicher in MDF-Schallwänden zu verschrauben.
  • M10: Industrieller Maßstab für Kletterwand-Einschlagmuttern. Beim Kletterwandbau nehmen Multiplexplatten (typischerweise in Plattenstärken von 18 mm bis 21 mm) mit M10-Gewinderastern extrem hohe Hebelkräfte durch verschraubte Klettergriffe auf.
  • M12: Kommt im schweren Vorrichtungsbau, bei massiven Werkbankgestellen oder im temporären Messe- und Bühnenbau zum Tragen.

Materialeigenschaften: Verzinkter Stahl im Innenausbau

Die mechanische Belastbarkeit einer Holzverbindung hängt von den Materialeigenschaften der verwendeten Beschläge ab. Einschlagmuttern aus robustem Kohlenstoffstahl werden galvanisch verzinkt. Diese Zinkschicht (üblicherweise mit einer Schichtdicke von etwa 5 µm bis 8 µm) liefert einen zuverlässigen Korrosionsschutz für sämtliche Möbel im Innenbereich, im trockenen Innenausbau sowie in Werkstatträumen. Im Vergleich zu Edelstahl bietet verzinkter Stahl eine optimale Zähigkeit, wodurch die Krallen beim Eintreiben in Werkstoffe wie Fichte, Kiefer oder Spanplatte sicher greifen, ohne spröde abzuscheren.

Fachgerechte Verarbeitung: Einschlagmutter einbauen

Ein fehlerhafter Einbau kann zum Schiefstand des Gewindes oder zum Ausreißen der Holzfasern führen. Um eine dauerhafte, exakt ausgerichtete Verbindung zu gewährleisten, sind drei Schritte maßgeblich.

1. Präzises Vorbohren im 90°-Winkel

Das Bohrloch muss exakt auf den Außendurchmesser der Gewindehülse abgestimmt sein. Ist die Bohrung zu eng, droht das Holz entlang der Faser zu spalten. Ist sie zu weit, verliert die Hülse ihre Führung. Verwenden Sie stets Holzbohrer mit Zentrierspitze und Vorschneidern. Zur Sicherstellung eines exakten rechten Winkels empfiehlt sich der Einsatz eines Bohrständers oder einer Tischbohrmaschine. Bei der Verarbeitung der M8-Varianten bestimmen Sie den Hülsendurchmesser idealerweise vorab mit dem Messschieber (meist ca. 9,0 mm bis 9,5 mm) für die Bohrerdurchmesser-Wahl.

2. Eintreiben: Hammerschlag vs. Einzugsmethode

Abhängig von der Holzhärte kommen zwei Techniken zum Einsatz:

  • Hammerschlag-Methode: Bei weicheren Nadelhölzern und Spanplatten wird die Hülse angesetzt und mit einem geraden Schlag eines Schlosserhammers plan eingetrieben. Schläge auf die Kante sind zu vermeiden, um eine Deformation des Gewindegangs auszuschließen.
  • Einzugs-Methode (für Harthölzer und Multiplex): In dichtem Hartholz wie Buche oder Eiche können die Krallen beim Schlagen verbiegen. Hier wird die Mutter in die Bohrung gesteckt, von der Gegenseite eine Maschinenschraube mit einer breiten Unterlegscheibe eingedreht und angezogen. Die Mutter zieht sich hierdurch absolut gleichmäßig und materialschonend in das Holz.

3. Flächenbündiges Versenken des Flansches

Sollen zwei Plattenwerkstoffe vollflächig ohne Spaltmaß aufeinanderliegen, muss der Flansch versenkt werden. Hierzu wird vorab eine flache Senkung von ca. 1,5 mm bis 2,0 mm Tiefe mit einem passenden Forstnerbohrer (z. B. 22 mm Durchmesser bei M8-Muttern) an der Bohrung vorgenommen.

Einschlagmutter Alternative: Der Vergleich zur Rampamuffe

Bei der Planung von Möbelverbindungen stellt sich oft die Frage nach der geeigneten Einschlagmutter-Alternative. Die am häufigsten genutzte Alternative ist die Gewindemuffe (Rampamuffe) mit grobem Holz-Außengewinde.

Die Entscheidungskriterien liegen in der Zugänglichkeit und Belastungsrichtung:

  • Einschlagmutter: Erfordert zwingend den Zugang zur Rückseite des Bauteils. Sie bietet maximale Auszugsfestigkeit, da der Flansch die Last formschlüssig aufnimmt. Sie ist in der Montage extrem schnell und wirtschaftlich.
  • Einschraubmuffe: Wird von der Vorderseite direkt in ein Sackloch eingedreht. Sie ist unerlässlich bei geschlossenen Hohlkörpern oder wenn die Bauteilrückseite im Sichtbereich liegt und unversehrt bleiben muss.

Typische Einsatzbereiche im Möbel- und Gestellbau

Einschlagmuttern kommen überall dort zum Einsatz, wo modulare Konstruktionen mehrfach demontiert oder justiert werden müssen. Im modernen Möbelbau dienen sie unter anderem zur soliden Aufnahme von Verstellelementen:

  • Befestigung von Justier- und Ausgleichselementen wie Sockelfüße verstellbar oder variablen Tischbeine Höhenverstellbar an Schreibtischen und Arbeitsplatten.
  • Stabile Verankerung von Rollsystemen wie Möbelrollen unter Werkstattmöbeln und rollbaren Containern.
  • Montage von stabilen Unterkonstruktionen für Möbelfüße Metall und klassische Tischbeine im Wohnbereich.
  • Konstruktion von modularen Opferplatten für CNC-Frästische sowie Kletterwand-Rastern im Sportstättenbau.

Verwandte Beschläge und Verbindungstechnik

Für eine vollständige Möbelkonstruktion finden Sie in unserem Sortiment aufeinander abgestimmte Beschlaglösungen:

Häufig gestellte Fragen

Welcher Bohrerdurchmesser wird für eine M8 Einschlagmutter benötigt?

Für eine M8 Einschlagmutter ist ein Bohrlochdurchmesser von 9,5 mm bis 10,0 mm erforderlich. Das Maß M8 bezeichnet ausschließlich das Innengewinde, während für die Bohrung der Außendurchmesser der Hülse entscheidend ist. Ein zu kleiner Bohrer führt beim Einschlagen zum Spalten des Werkstoffs, ein zu großer verringert die Führung.

Auf welcher Seite der Holzplatte muss die Einschlagmutter montiert werden?

Einschlagmuttern müssen stets auf der lastabgewandten Rückseite der Platte montiert werden. Die von vorne eingedrehte Schraube zieht den Flansch der Mutter gegen das Trägermaterial. Wird die Mutter auf der Vorderseite eingesetzt, wirken die Zugkräfte gegen die Krallen, wodurch die Mutter bei Belastung aus dem Holz gerissen wird.

Wie lässt sich das Verbiegen der Krallen in Hartholz verhindern?

In dichten Harthölzern wie Buche oder Eiche empfiehlt sich die Einzugsmethode. Die Mutter wird in das Bohrloch gesteckt und von der Gegenseite mit einer Maschinenschraube und breiter Unterlegscheibe durch Anziehen langsam und gleichmäßig eingepresst. Alternativ können die Positionen der vier Krallen mit einem 2,0 mm Bohrer ca. 5 mm tief vorgebohrt werden.

Müssen Einschlagmuttern zusätzlich mit Leim fixiert werden?

Nein, ein Verleimen oder Einkleben ist nicht erforderlich. Die vier Krallen verankern sich formschlüssig im Holz und sichern die Hülse zuverlässig gegen Verdrehen. Die axiale Zugkraft wird vollständig durch den breiten Flansch aufgenommen. Klebstoffe bieten keinen statischen Mehrwert und erschweren einen späteren Austausch des Beschlags.

Was ist der Unterschied zwischen einer Einschlagmutter und einer Rampamuffe?

Einschlagmuttern werden rückseitig durchgesteckt und widerstehen durch ihren Flansch sehr hohen Zugkräften. Rampamuffen verfügen über ein grobes Außengewinde und werden von vorne direkt in Sacklöcher geschraubt. Sie sind die bevorzugte Alternative, wenn die Rückseite des Bauteils nicht zugänglich ist oder im Sichtbereich liegt.
