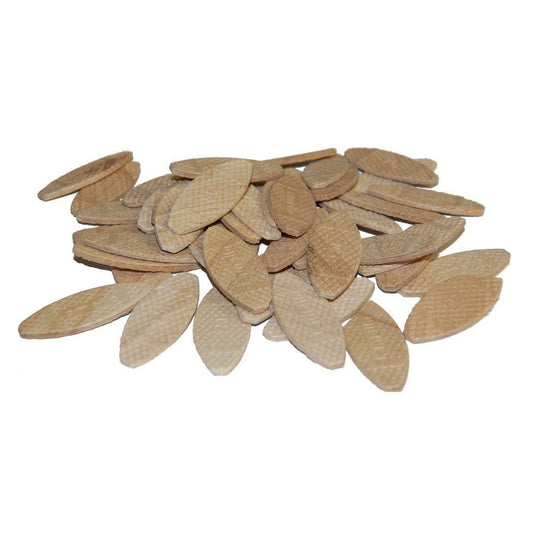

Flachdübel sind präzise gefertigte, linsenförmige Verbindungsplättchen aus hochverdichtetem Buchenholz, die im professionellen Möbel- und Innenausbau für formschlüssige, hoch belastbare Holzverbindungen sorgen. Das bewährte System dient der exakten Positionierung und dauerhaften Verleimung von Holzwerkstoffen wie Spanplatten, Tischlerplatten oder Faserplatten sowie von massivem Hartholz. Durch das Einfräsen einer standardisierten, halbmondförmigen Nut entstehen verdeckt liegende Verbindungen, die Querkräfte zuverlässig aufnehmen und Bauteile plan zueinander fixieren.

Funktionsprinzip und Materialtechnik der Holz-Verbindungsplättchen

Die enorme Festigkeit einer Verbindung mit Holz-Flachdübeln beruht auf einem physikalischen Verbundmechanismus. Die Plättchen werden aus sorgfältig getrocknetem, laminiertem Buchenhartholz unter sehr hohem mechanischem Druck hergestellt. Beim Ausstanzen der ovalen Form wird darauf geachtet, dass der Faserverlauf des Buchenholzes diagonal zur Längsachse ausgerichtet ist. Diese diagonale Struktur verleiht dem Dübel eine herausragende Bruch- und Scherfestigkeit entlang der Fugenlinie.

Das eigentliche Wirkprinzip entfaltet sich während des Zusammenbaus: Die Verbindungsplättchen wirken im Inneren der Fräsung wie ein trockener Schwamm, der gierig Feuchtigkeit aufsaugt. Sobald die Plättchen mit wasserbasiertem Leim (PVAc-Weißleim) benetzt und in die Fräsnut eingeschoben werden, quellen die gepressten Holzfasern kontrolliert auf. Das Material dehnt sich dabei um bis zu 20 % seiner Ausgangsstärke aus. Dadurch verankert sich das Plättchen mit starkem Anpressdruck an den Nutwangen, füllt fertigungsbedingte Toleranzen vollständig aus und erzeugt nach dem Aushärten des Leims eine extrem steife, unlösbare Verbindung.

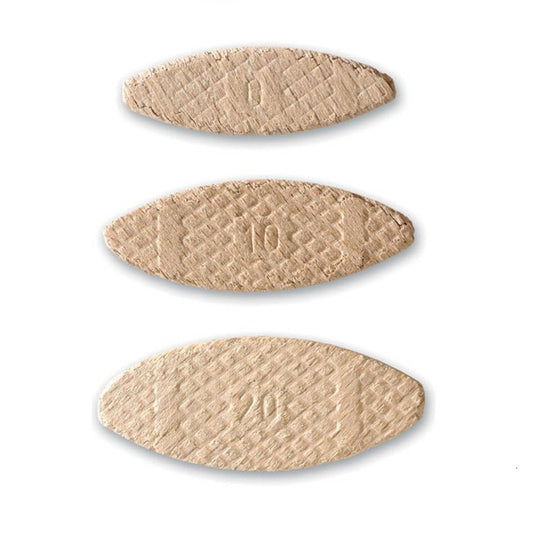

Standardisierte Flachdübel-Größen und Abmessungen

Um verschiedenen Plattenstärken, Bauteildimensionen und Belastungsanforderungen gerecht zu werden, ist das System in klar definierte Nenngrößen unterteilt. Allen Varianten ist die einheitliche Materialstärke von 4 mm gemeinsam. Die Unterscheidung erfolgt über die geometrischen Abmessungen in Länge und Breite sowie die erforderliche Frästiefe der Nutfräse.

Größe 0: Kompakte Maße für filigrane Bauteile

Mit Abmessungen von 47 mm Länge und 15 mm Breite ist die Größe 0 die kleinste Ausführung im Standardbereich. Sie erfordert eine Frästiefe von 8 mm pro Werkstückseite. Typische Einsatzbereiche sind dünne Werkstoffe ab 10 mm Plattenstärke, schmale Rahmenkonstruktionen, Zierleisten oder kleine Schubkästen, bei denen ein Durchfräsen der Außenkontur vermieden werden muss. Für Werkstatt und Montage stehen passende Gebindegrößen zur Verfügung:

Größe 10: Die universelle Zwischengröße

Die Größe 10 besitzt ein Nennmaß von 53 mm Länge und 19 mm Breite bei einer Frästiefe von 10 mm je Werkstückkante. Sie schließt die Lücke zwischen zierlichen Rahmen und schweren Korpusbauten. Sie eignet sich hervorragend für Plattenstärken von 12 mm bis 15 mm, schmale Sockelblenden oder Zwischenböden, bei denen Stabilität bei moderater Frästiefe verlangt wird:

Größe 20: Der Industriestandard für den Korpusbau

Mit 56 mm Länge und 23 mm Breite stellt die Größe 20 das am häufigsten verwendete Verbindungselement dar. Sie wird mit einer Frästiefe von 12,3 mm eingebracht und bietet die größte verfügbare Leimfläche. Das Maß ist optimal abgestimmt auf gängige Standardplatten im Möbelbau mit 16 mm bis 19 mm Stärke, wie sie bei Schränken, Regalen und Sideboards üblich sind:

Typische Anwendungsfelder und Werkstoff-Kompatibilität

Die Einsatzmöglichkeiten von Holz-Flachdübeln decken das gesamte Spektrum des modernen Holzhandwerks ab. Durch ihre flache, längliche Konstruktion eröffnen sie konstruktive Spielräume, die mit punktuellen Verbindungsmitteln schwer realisierbar sind.

Flächen- und Korpusverbindungen bei MDF und Spanplatten

Beim Zusammenfügen von beschichteten Spanplatten oder wenn Sie eine MDF-Platte verbinden möchten, bieten Flachdübel deutliche Vorteile gegenüber Rundholzdübeln. Faserplatten besitzen an den Stirnkanten ein sensibles Gefüge, das bei konzentrierter Punktbelastung zum Ausbrechen neigen kann. Das ovale Verbindungsplättchen verteilt Scherkräfte und Biegemomente großflächig über seine gesamte Breite in das Platteninnere. Gleichzeitig erlaubt die Nut entlang der Längsachse einen seitlichen Spielraum von ca. 2 mm. Das ermöglicht es dem Verarbeiter, Sichtkanten vor dem Festziehen der Korpuszwingen perfekt bündig auszurichten, ohne dass später Versätze abgeschliffen werden müssen.

Massivholzbau und Plattenverleimung

Auch im Massivholzbereich, beispielsweise wenn Flachdübel Eiche, Buche oder Nadelhölzer dauerhaft verbinden sollen, stellen sie eine hochfeste Lösung dar. Bei der Herstellung von Tischplatten oder breiten Leimholzpaneelen werden die Plättchen entlang der Längskanten im Abstand von 150 mm bis 200 mm gesetzt. Sie verhindern den Höhenversatz der einzelnen Holzbohlen während des Pressens zuverlässig und sorgen für eine ebene Fläche, was den nachfolgenden Schleifaufwand auf ein Minimum reduziert.

Gehrungsverbindungen im 45°-Winkel

Eckverbindungen auf Gehrung stellen hohe Anforderungen an die Passgenauigkeit. Herkömmliche Bohrlöcher für Runddübel bergen das Risiko, bei dünneren Platten zu nah an die Außenkante zu geraten oder diese zu durchstoßen. Die Flachdübelfräse lässt sich über ihren Schwenkanschlag stufenlos auf 45° arretieren. Die Fräsung erfolgt mittig in der Schnittfläche der Gehrung. So bleibt selbst bei Materialstärken von 16 mm ausreichend Restwandstärke erhalten, um eine stabile, unsichtbare Eckverbindung herzustellen.

Flachdübel im direkten Vergleich zu alternativen Verbindungsmitteln

Für die Konstruktion stehen Schreinern unterschiedliche Beschläge und Holzverbinder zur Verfügung. Die Wahl hängt von der gewünschten Lösbarkeit und dem Montageaufwand ab:

  • Vergleich zu Runddübeln: Runddübel erfordern eine absolute Maßhaltigkeit beim Bohren; bereits 0,5 mm Versatz führen zu sichtbaren Kantenüberständen. Flachdübel gleichen Fluchtungsfehler in Längsrichtung durch ihr axiales Spiel problemlos aus. Zudem verhindert bereits ein einzelnes Plättchen das Verdrehen der verbundenen Teile, während bei Runddübeln immer mindestens zwei Bohrungen nötig sind.
  • Vergleich zu lösbaren Möbelverbindern: Während Flachdübel für feste, verleimte Verbindungen gedacht sind, ermöglichen mechanische Möbelverbinder wie Minifix-Exzenter oder Rastex eine wiederholte Demontage des Korpusses. Im professionellen Möbelbau werden beide Systeme oft kombiniert: Flachdübel übernehmen die exakte Zentrierung und Querkraftaufnahme, während Exzenter den nötigen Anzugsdruck liefern.
  • Vergleich zu Holzschrauben: Direkte Verschraubungen mit passenden Holzschrauben und Möbelschrauben gehen schnell, hinterlassen jedoch sichtbare Schraubenköpfe an den Schrankaußenseiten, die nachträglich verdeckt werden müssen. Flachdübel bleiben nach der Montage vollständig unsichtbar.

Montageanleitung: Schritt für Schritt zur perfekten Verbindung

Das fachgerechte Verarbeiten von Flachdübeln gelingt mit wenigen, präzise ausgeführten Arbeitsschritten:

  1. Anreißen der Fräspositionen: Legen Sie die zu verbindenden Bauteile in der exakten Endposition bündig aneinander. Markieren Sie die Dübelmitten mit einem durchgehenden Bleistiftstrich über die Stoßfuge beider Werkstücke. Der Randabstand zur Werkstückaußenkante sollte mindestens 50 mm betragen; der ideale Abstand zwischen den einzelnen Fräsungen liegt zwischen 150 mm und 250 mm.
  2. Einstellen der Maschine: Wählen Sie am Revolver-Tiefenanschlag der Nutfräse die gewünschte Größe (0, 10 oder 20) aus. Die Schnitttiefe ist werkseitig so abgestimmt, dass eine Leimtasche von etwa 1 mm bis 1,5 mm Übermaß entsteht. Dadurch wird verhindert, dass der Dübel am Nutgrund anstößt und die Fuge aufdrückt.
  3. Fräsen der Nuten: Positionieren Sie die Mittelmarkierung der Grundplatte exakt auf Ihrem Riss. Drücken Sie die Maschine fest gegen das Werkstück, um ein Verrutschen zu verhindern, und tauchen Sie das 4 mm starke Fräsblatt gleichmäßig bis zum Endanschlag ein.
  4. Leimauftrag und Zusammenbau: Geben Sie PVAc-Leim in beide Nutöffnungen und benetzen Sie die Flachdübel dünn. Setzen Sie die Plättchen ein und fügen Sie die Bauteile zusammen. Richten Sie die Kanten durch leichtes Verschieben exakt bündig aus.
  5. Verpressen: Setzen Sie Korpuszwingen an und spannen Sie die Verbindung so weit, dass entlang der Fuge eine geschlossene, feine Leimperle austritt. Lassen Sie die Zwingen für mindestens 30 bis 45 Minuten angespannt, damit der Leim anzieht und das Buchenholz in der Nut aufquellen kann. Die volle Belastbarkeit ist nach 24 Stunden erreicht.

Wichtige Hinweise zur Lagerung

Da die Verbindungsplättchen aus stark verdichtetem Buchenholz bestehen, reagieren sie empfindlich auf klimatische Schwankungen. Bei einer Lagerung in feuchten Werkstatträumen oder offenen Fahrzeugen nehmen die Dübel Luftfeuchtigkeit auf und beginnen vorzeitig zu quellen. Schon eine geringfügige Zunahme der Materialstärke von 4,0 mm auf 4,3 mm führt dazu, dass sich die Dübel nicht mehr ohne Gewalt in die 4 mm breite Fräsnut einschieben lassen. Lagern Sie Flachdübel daher stets trocken in verschlossenen Kunststoffbehältern oder im fest versiegelten Originalgebinde.

Passende Beschläge und Zubehör für Ihren Korpusbau

Ein stabiler Schrankkorpus bildet das Fundament jedes Möbelprojekts. Um den fertigen Korpus funktional auszustatten, finden Sie im Sortiment von Furnica die passenden Beschlagkomponenten:

Häufig gestellte Fragen

Welche Flachdübel-Größe ist für 19 mm Spanplatten die richtige Wahl?

Für Materialstärken von 16 mm bis 19 mm wird standardmäßig die Flachdübel-Größe 20 mit den Maßen 56 mm x 23 mm verwendet. Sie bietet mit einer Frästiefe von 12,3 mm pro Bauteil die größte Leimfläche und gewährleistet die höchste Stabilität für Korpusverbindungen im Möbelbau.

In welchem Abstand sollten Flachdübel gesetzt werden?

Der erste Flachdübel wird in der Regel mit einem Abstand von 50 mm von der Vorder- bzw. Hinterkante platziert. Dazwischen empfiehlt sich ein regelmäßiger Abstand von 150 mm bis maximal 250 mm. Bei stark belasteten Konstruktionen wie tiefen Regalböden kann der Abstand auf 100 mm bis 150 mm reduziert werden.

Welcher Leim muss für Buchenholz-Flachdübel verwendet werden?

Verwenden Sie ausschließlich wasserbasierten Weißleim (PVAc-Leim) der Beanspruchungsklasse D2 oder D3. Der im Leim enthaltene Wasseranteil ist zwingend erforderlich, damit das komprimierte Buchenholz in der 4 mm breiten Nut aufquillt und einen dauerhaften, form- sowie kraftschlüssigen Verbund herstellt.

Warum lassen sich Flachdübel manchmal nur schwer in die Nut einstecken?

Dies liegt meist an einer feuchten Lagerung. Das getrocknete und gepresste Buchenholz nimmt Luftfeuchtigkeit rasch auf und dehnt sich vorzeitig über die Standardstärke von 4 mm aus. Flachdübel sollten daher immer trocken in luftdicht verschlossenen Behältern aufbewahrt werden, um ihre Passgenauigkeit zu erhalten.

Kann man Flachdübel auch mit einer normalen Oberfräse einfräsen?

Theoretisch ist das Fräsen mit einem 4 mm Scheibennutfräser auf der Oberfräse möglich, in der Praxis jedoch nicht empfehlenswert. Das Führen der Maschine ist instabil, das Risiko von Ausrissen hoch und die exakte Positionierung der halbmondförmigen Nut erfordert erheblichen Schablonenaufwand. Eine Flachdübelfräse arbeitet deutlich schneller, präziser und sicherer.
