Exzenterverbinder

Exzenterverbinder sind zylindrische Möbelbeschläge aus Metall, die als verdeckte Verbindungselemente zwei im rechten Winkel aufeinanderstoßende Plattenwerkstoffe stabil und wieder lösbar miteinander verspannen. Als Herzstück moderner Kastenmöbel sorgt die Exzenterverbindung dafür, dass Schrankseiten, Böden und Trennwände ohne sichtbare äußere Schraubenköpfe präzise zusammengefügt werden können. Gegenüber dauerhaft verleimten Dübeln bieten diese Beschläge den elementaren Vorteil, dass Möbelstücke für Transport oder Raumwechsel beliebig oft zerlegt und spielfrei neu montiert werden können, ohne das Gefüge der Spanplatte zu beschädigen.

Funktionsprinzip und Aufbau einer Exzenterverbindung

Eine klassische Exzenterverbindung arbeitet nach einem zweiteiligen Prinzip aus Gehäuse und Ankerstift. Das System basiert auf einer mechanischen Kraftumlenkung, die eine reine Drehbewegung in eine lineare Zugkraft umwandelt:

• Das Exzentergehäuse: Ein zylindrischer Zink-Druckguss-Körper mit 15 mm Außendurchmesser, der passgenau in eine Sacklochbohrung der horizontalen Platte (beispielsweise Fachboden oder Konstruktionsboden) eingelassen wird.
• Der Exzenterbolzen: Ein Einschraubdübel aus Stahl, der in die vertikale Platte (wie die Schrankseitenwand) montiert wird und dessen Kopf durch eine Querbohrung in das Gehäuse hineinragt.

Im Inneren des Gehäuses befindet sich eine spiralig ansteigende Keilfläche. Dieses Getriebeprinzip greift wie ein Schneckenantrieb: Dreht man das Gehäuse mit dem Schraubendreher im Uhrzeigersinn, gleitet der Bolzenkopf an der Innenrampe empor und zieht die beiden Holzwerkstoffplatten mit hohem Flächendruck fugendicht zusammen. Bereits eine Teildrehung von 180° bis 210° genügt, um die Verbindung vibrationsfest und formschlüssig zu arretieren.

Technische Ausführungen, Bohrmaße und Plattenstärken

Für eine dauerhafte Stabilität muss der Möbelverbinder Exzenter exakt auf das Trägermaterial abgestimmt sein. Furnica führt diese Beschläge aus robuster Zink-Aluminium-Legierung (ZnAl) in standardisierten Bauhöhen für verschiedene Materialstärken.

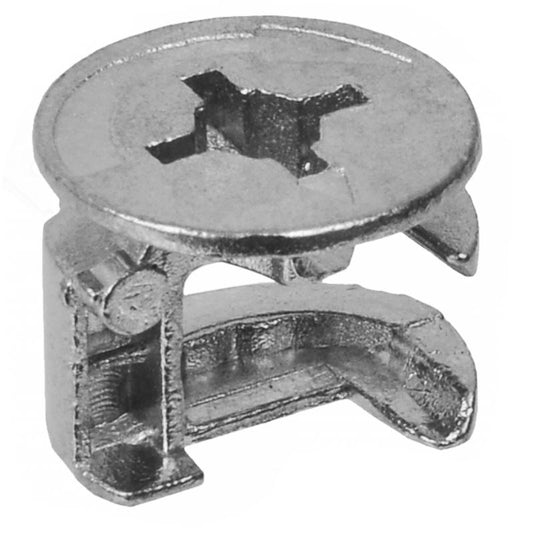

Bauhöhe H = 7,5 mm für 15 mm bis 16 mm Platten

Für gängige Korpusse und Regale aus 15 mm bis 16 mm starken Span- oder MDF-Platten ist das Gehäuse mit der Bauhöhe H = 7,5 mm die Standardlösung. Es gewährleistet, dass die horizontale Bohrung für den Bolzen exakt in der Plattenmitte liegt. Sie erhalten diese Variante bedarfsgerecht als Exzenterverbinder 15mm, H=7.5mm - 1 Stk. für Ausbesserungen, im praktischen Montagepack als Exzenterverbinder 15mm, H=7.5mm - 100 Stk. oder im Vorratspaket als Exzenterverbinder 15mm, H=7.5mm - 1000 Stk..

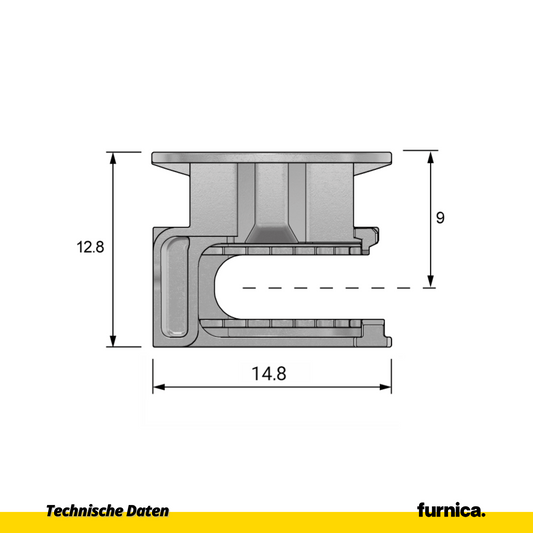

Bauhöhe H = 9,0 mm für 18 mm bis 19 mm Platten

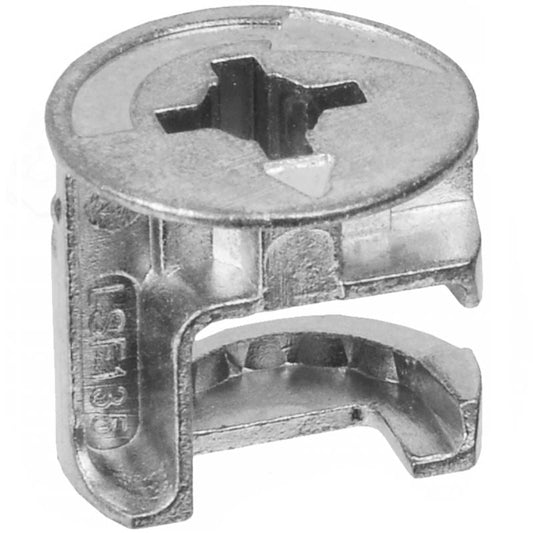

Bei massiveren Korpussen, Küchenmöbeln und Schwerlastböden mit Plattenstärken von 18 mm bis 19 mm wird die Bauhöhe H = 9,0 mm benötigt. Sie platziert den Bolzeneintritt auf 9 mm Tiefe und verhindert ein Ausreißen der Deckschichten bei hoher Belastung. Hierfür stehen der Exzenterverbinder 15mm, H=9.0mm - 1 Stk., das Handwerkerpaket Exzenterverbinder 15mm, H=9.0mm - 100 Stk. sowie das Großgebinde Exzenterverbinder 15mm, H=9.0mm - 1000 Stk. bereit.

Schritt-für-Schritt-Montage im Möbelbau

Die fachgerechte Verarbeitung von Exzenter Schrankverbindern folgt dem bewährten 32-mm-System des Möbelbaus. Eine präzise Bohrung ist entscheidend für den späteren Kraftschluss.

1. Bohrbild anfertigen

Zur Montage werden drei exakt zueinander positionierte Bohrungen gesetzt:

1. Flachbohrung: Ein Sackloch mit einem Durchmesser von 15 mm und einer Tiefe von rund 12 mm wird auf der Innenseite des Bodens gebohrt. Der Abstand von der Plattenkante zum Mittelpunkt des Bohrlochs richtet sich nach der Nutzlänge des Bolzens (meist 24 mm oder 34 mm).
2. Stirnlochbohrung: Eine Bohrung mit 5 mm bis 8 mm Durchmesser erfolgt stirnseitig in die Plattenkante und trifft mittig auf die 15-mm-Topfbohrung.
3. Bolzenbohrung: In der gegenüberliegenden Schrankseite wird ein 5-mm-Loch zur Aufnahme des Eurogewindes oder Spreizdübelgewindes des Exzenterbolzens gesetzt.

2. Einsetzen und Arretieren

Das Exzentergehäuse wird so in die 15-mm-Bohrung eingedrückt, dass die auf der Oberseite eingeprägte Pfeilmarkierung exakt zur Stirnseite der Platte zeigt. Anschließend wird der Bolzen in die Seitenwand eingedreht, die Bauteile zusammengesteckt und der Exzenter mit einem Kreuzschlitz-Schraubendreher (PZ 2 oder PZ 3) um ca. eine halbe Umdrehung im Uhrzeigersinn festgezogen. Auf den Einsatz von Akkuschraubern mit hoher Drehzahl sollte verzichtet werden, um den Zinkantrieb vor Beschädigungen zu schützen.

Demontage und Kompatibilität

Muss ein Korpus abgebaut werden, lässt sich die Verbindung ohne Verschleiß lösen. Drehen Sie den Möbel Exzenter Verbinder gegen den Uhrzeigersinn zurück, bis der Richtungspfeil wieder auf die Kante weist. Der Bolzenkopf wird freigegeben und die Korpusteile lassen sich ohne Hebelwirkung auseinanderziehen.

Unsere 15-mm-Exzenterverbinder sind universell kompatibel mit standardisierten Systemen des Marktes (häufig auch unter dem Begriff Minifix geführt) und eignen sich hervorragend als passgenaue Ersatzteile für Möbelstücke namhafter Hersteller wie IKEA, Hettich oder Häfele, sofern die Bohrlochdurchmesser von 15 mm und die entsprechenden Randabstände übereinstimmen.
